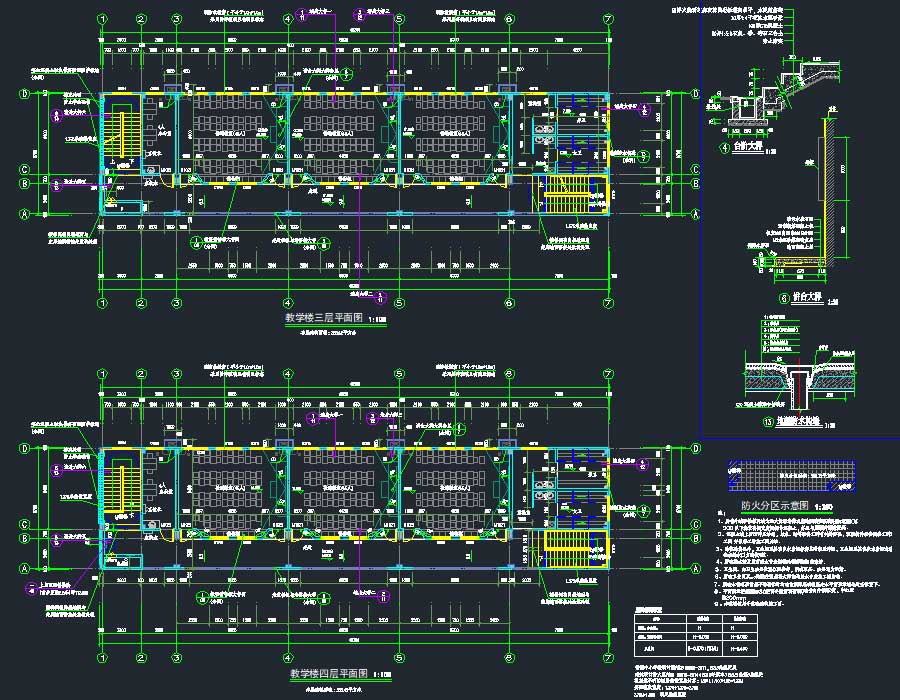

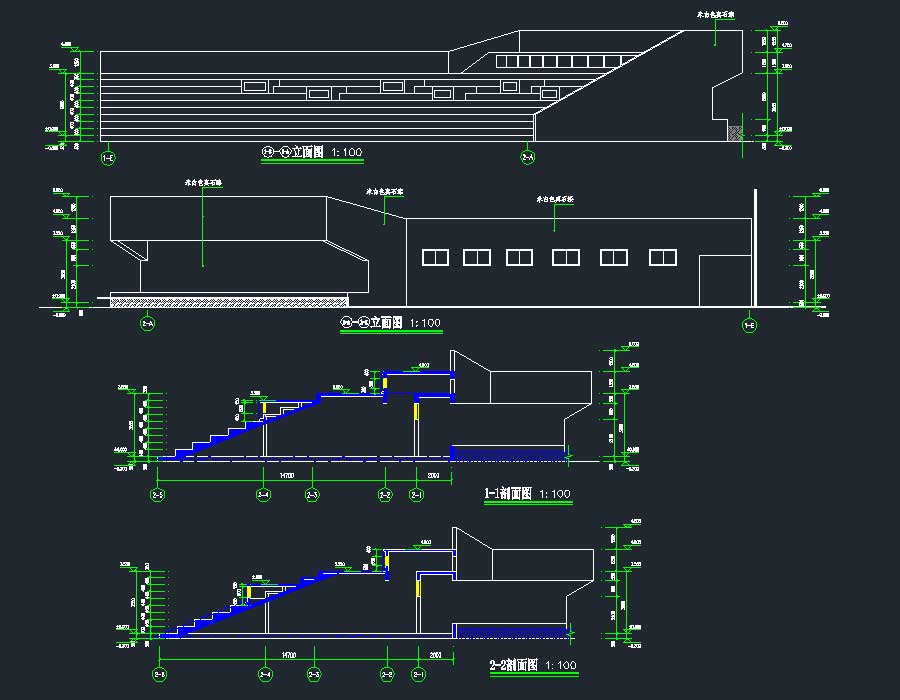

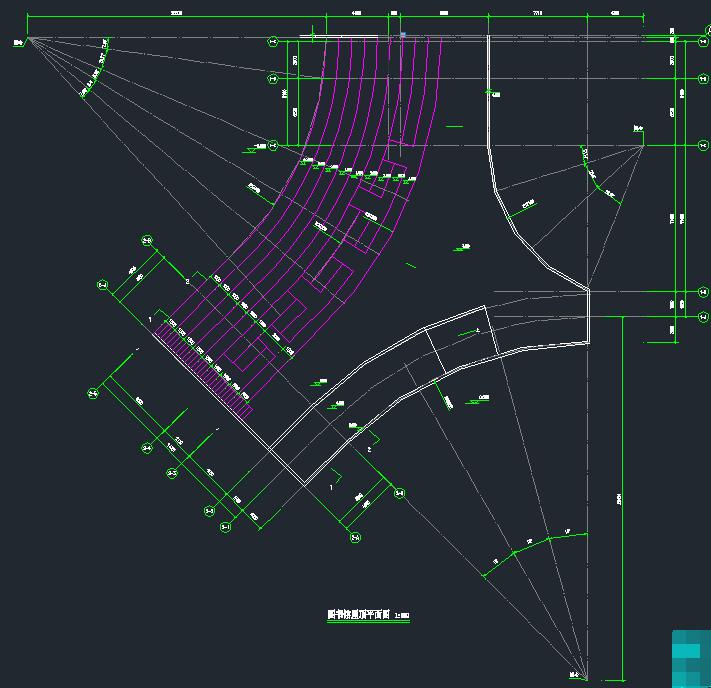

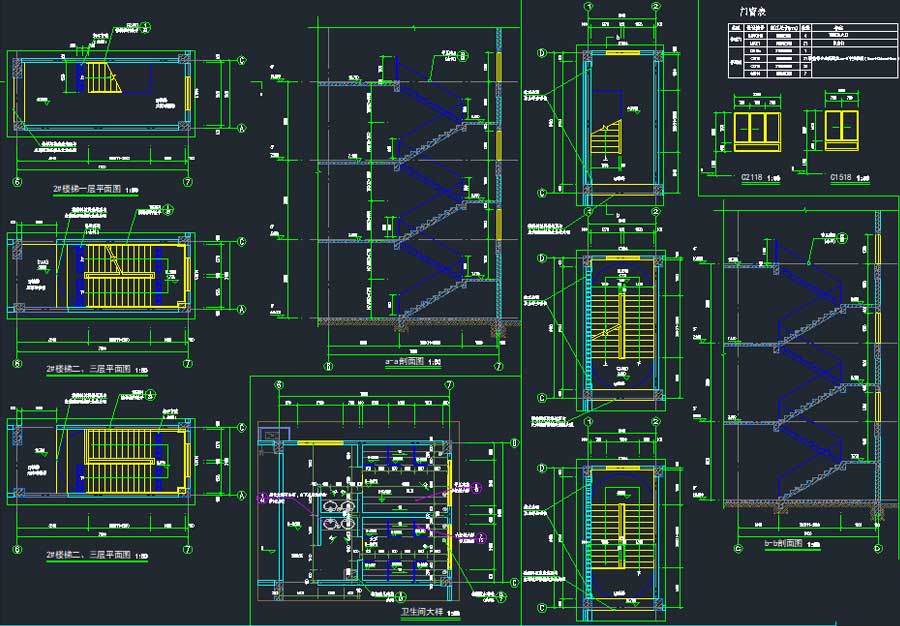

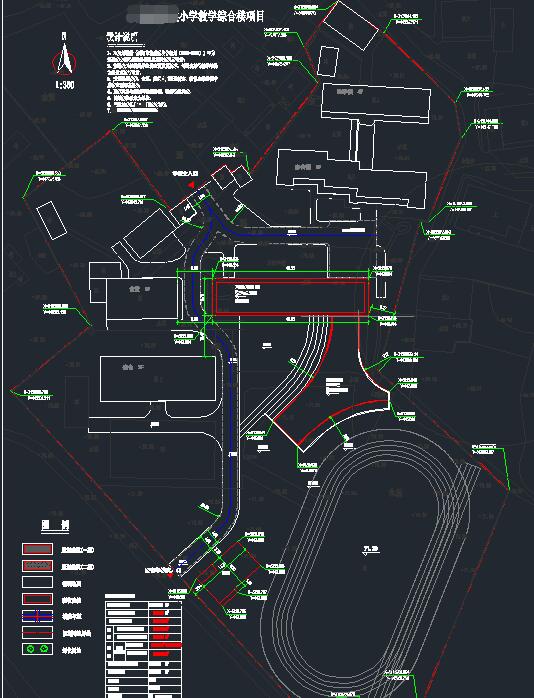

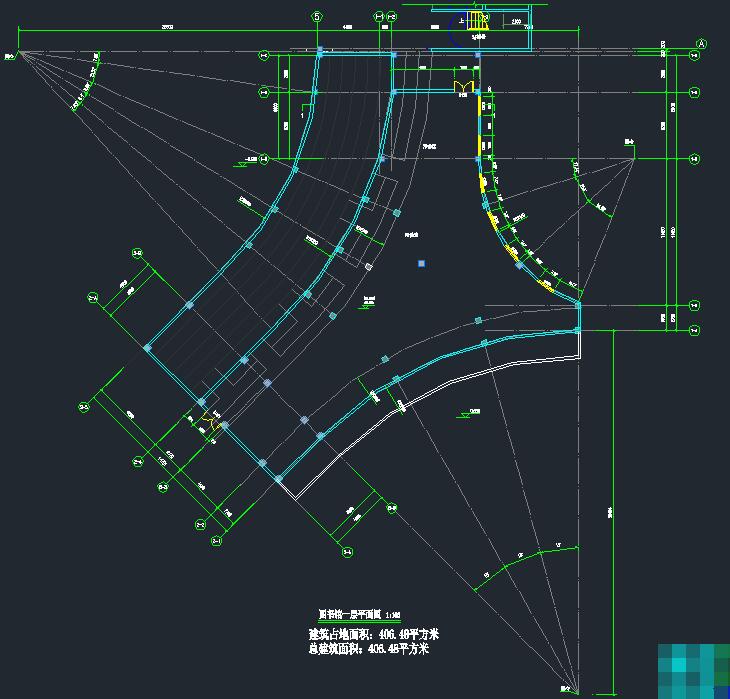

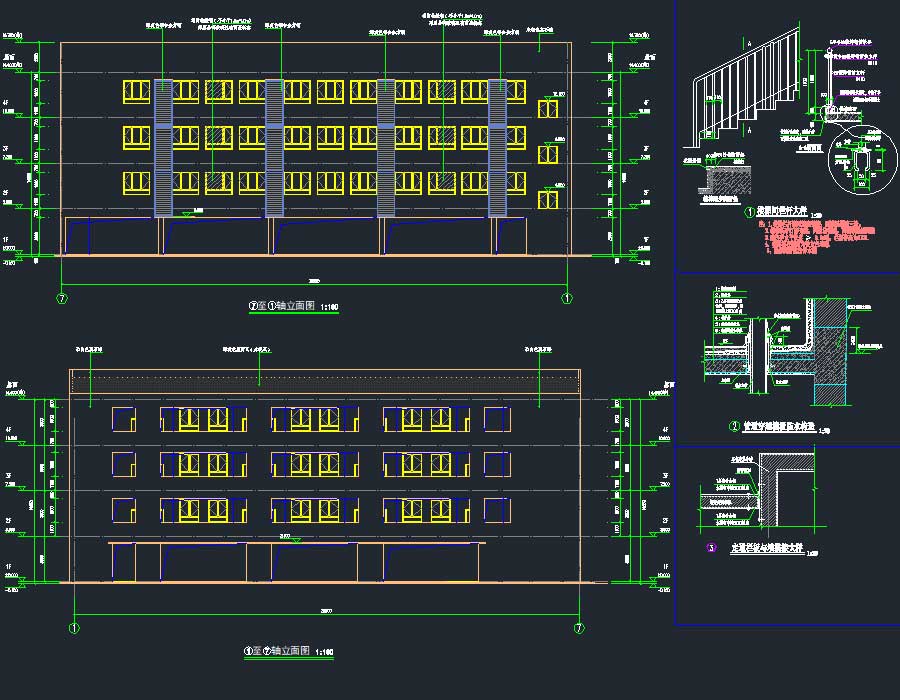

说明:某小学教学楼项目—教学楼、图书馆建筑、结构、给排水、电气施工图,其中,教学楼的建筑占地面积:391.4平米,建筑面积:1222.18平米,架空层面积:288.6平米,总高度:14.55米,地上4层。图书馆的总建筑面积406.48平米,高度:6米,地上1层。结构类型均为框架结构。图纸内容含建筑设计总说明、工程质量防治专篇、建筑装修一览表、无障碍设计专篇、绿色建筑和节能专篇、总平面图、各层平面图、立剖面图、楼梯大样、卫生间大样、门窗大样、墙身大样、水泵房平立剖面图和结构说明、基础平面布置图、柱平法施工图、基础梁平法施工图、板,梁平法施工图、楼梯大样和给排水说明、给排水平面图及系统图、消防水泵房大样图和电气设计说明、机电安装工程抗震说明、 强弱电系统图、照明平面图、屋顶防雷平面图、基础接地平面图、弱电平面图、水泵房强电平面图等和景观总平面图及详图等。
