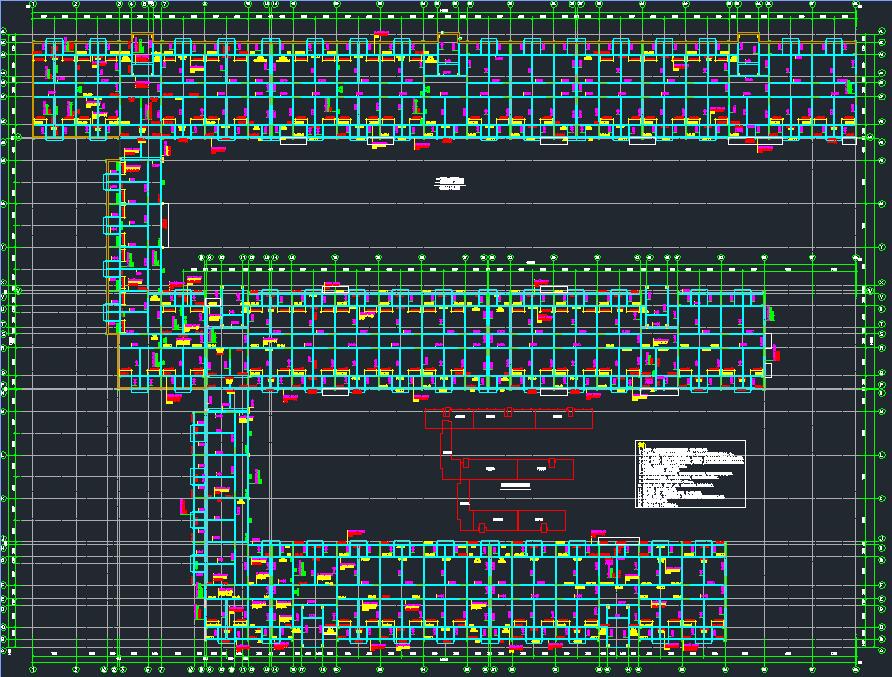

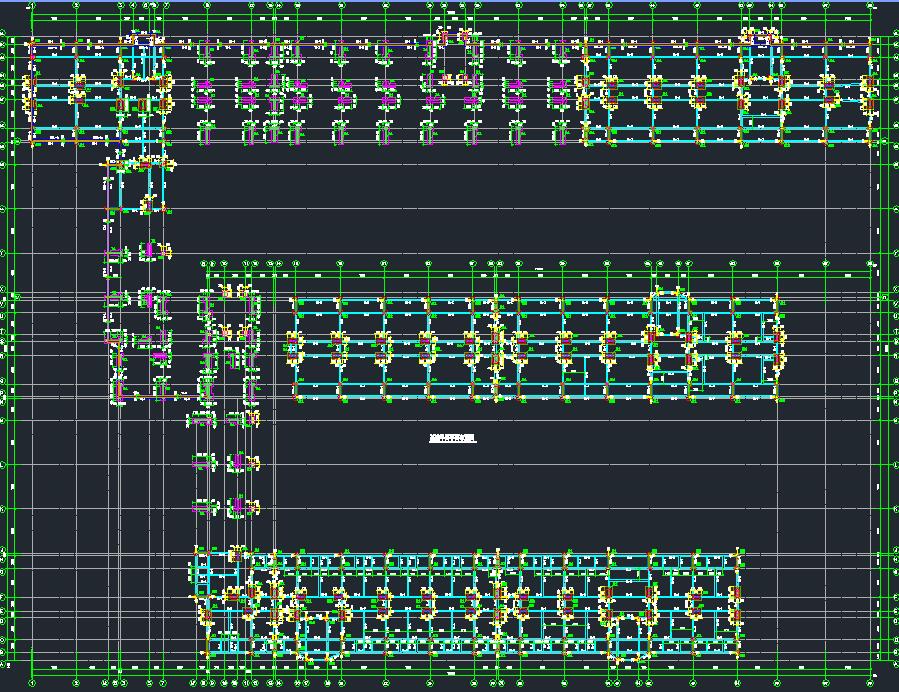

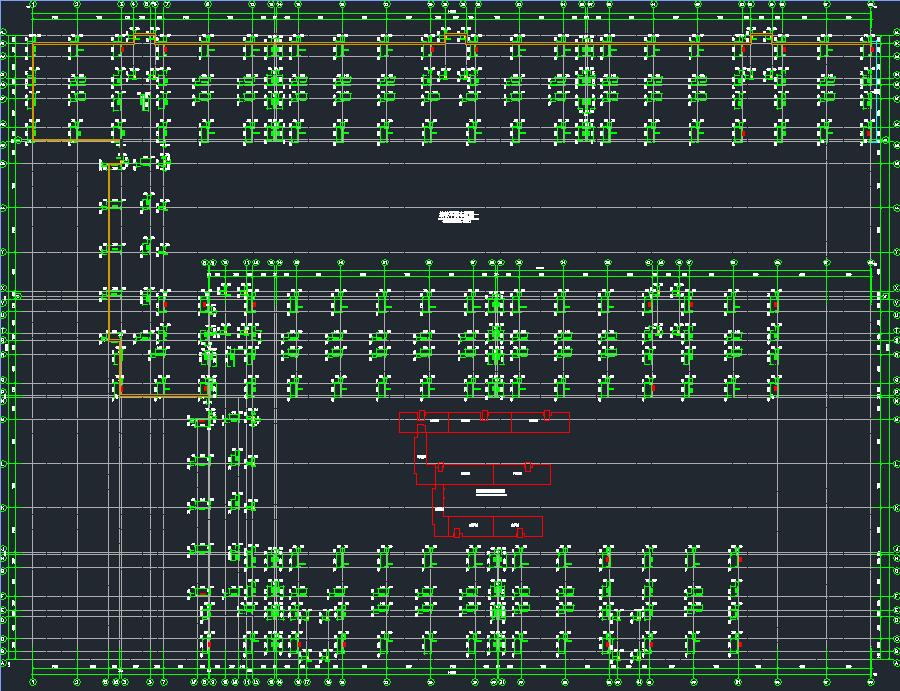

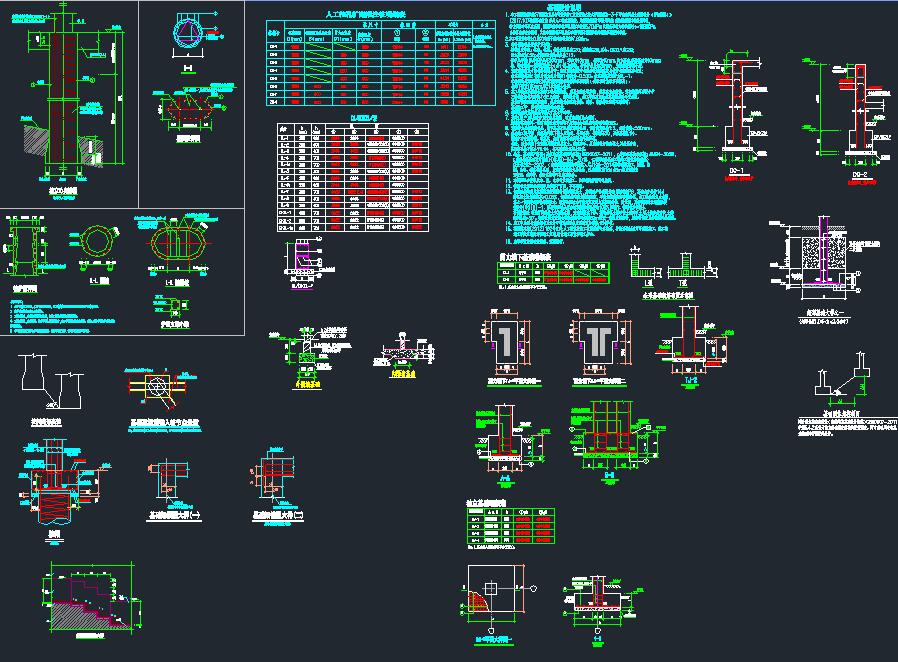

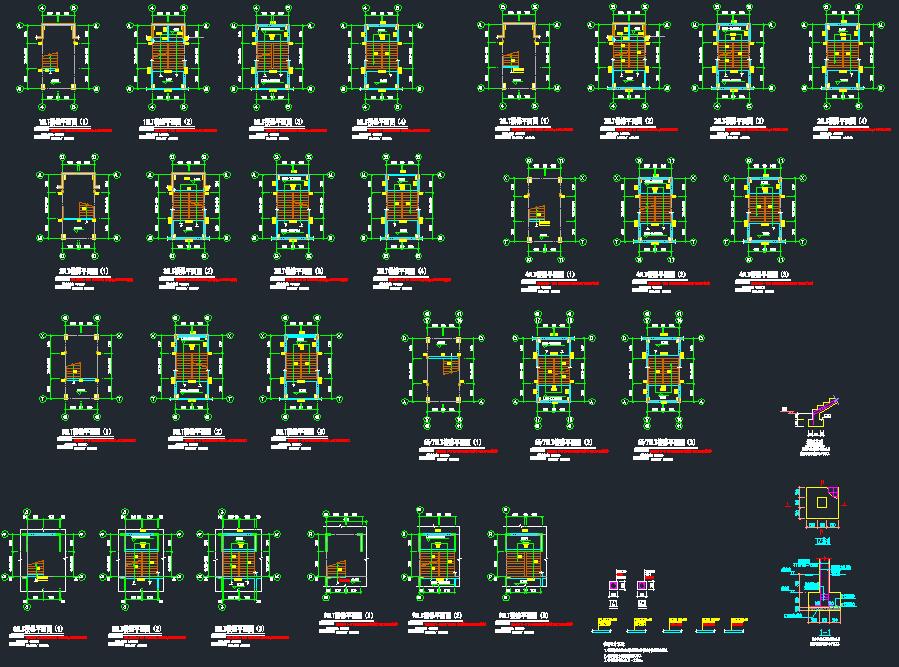

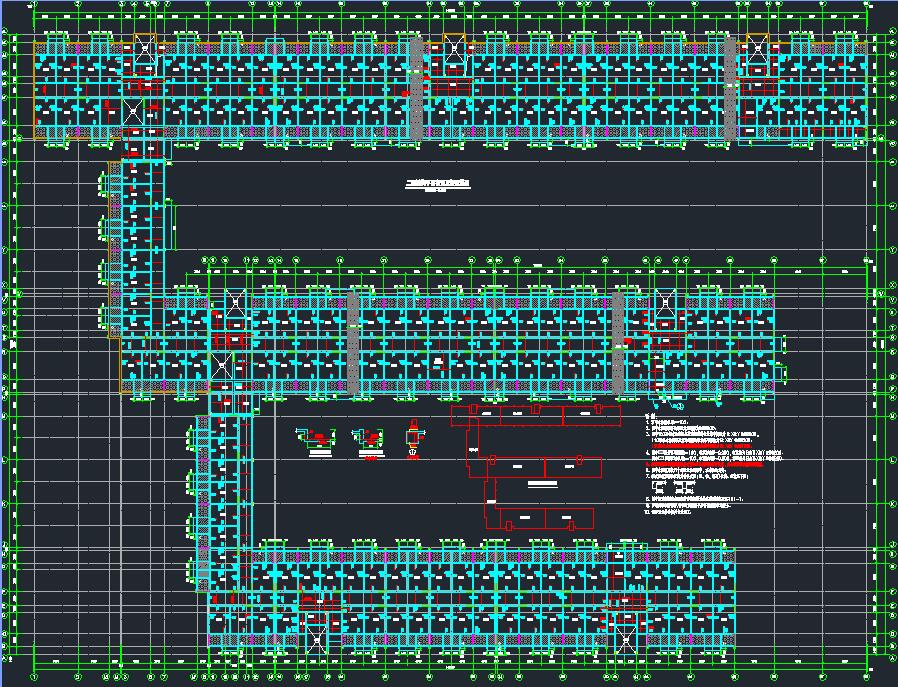

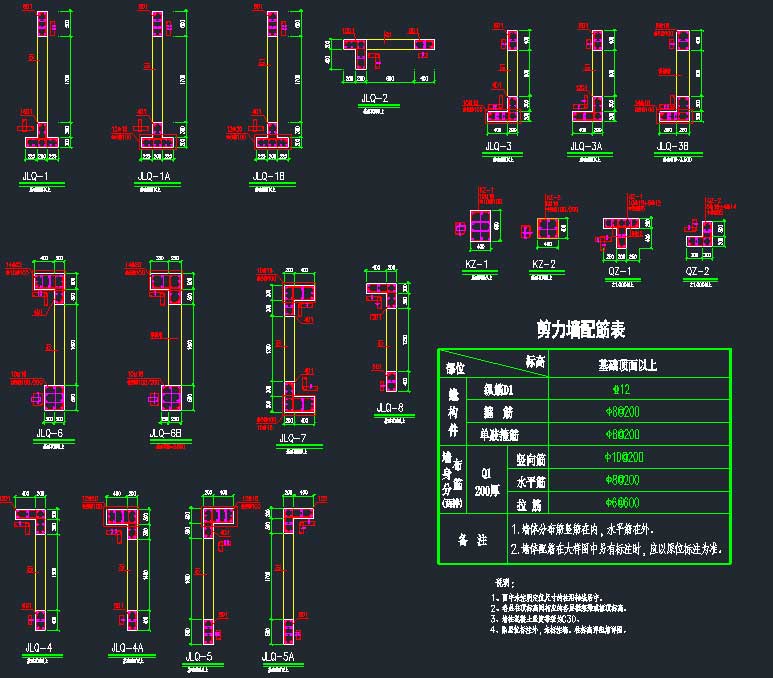

说明:某大学城校区学生公寓框剪结构施工图,总建筑面积40197.24平方米,高度23.5米,地上6层,基础采用人工挖孔灌注桩,结构类型剪力墙结构。图纸内容含结构设计总说明、基础平面布置图、基础设计说明及大样、墙柱平面布置图、墙柱配筋大样图、结构平面布置及板配筋图、梁配筋图、楼梯配筋大样图等以及计算书。
结构类型:剪力墙基础类型:桩基抗震烈度:6度抗震风压:0.40kN/㎡雪压:建筑面积:40197.24㎡建筑高度:23.5m地上层数:6层地下层数:高度类别:多层图纸深度:施工项目地址:重庆市设计时间:2018
