建标库图纸模型 > 多类专业 > 住宅 > 某地块住宅、酒店、休闲商务楼综合体全专业施工图3720020402
<< 返回列表
某地块住宅、酒店、休闲商务楼综合体全专业施工图3720020402文件大小:635.03M推荐人:小二图纸张数:369张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载

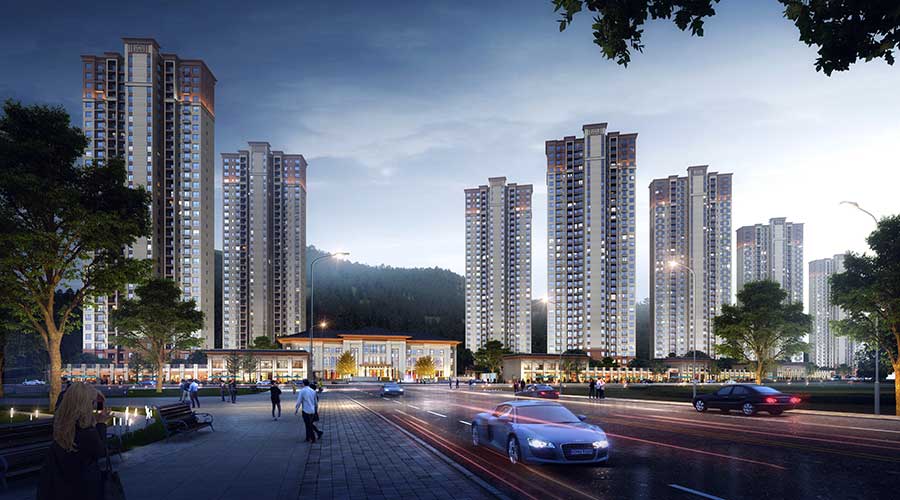

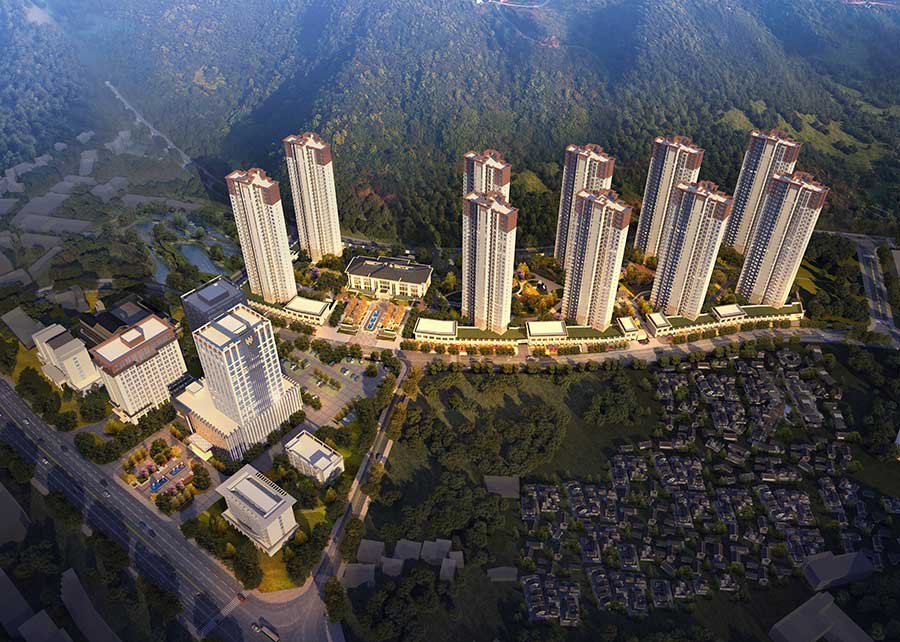

建筑面积:4259.53,28390.46,28896.05,27931.19,15055.67,13208.15,14169.88,13208.15,14167.7,13208.15㎡地上层数:3,19,33,33,33,33,33,33,33,33,33,33层建筑高度:18.15,79,99.6,99.6,99.6,99.6,99.3,99.3,99.3,99.3,99.3,99.3m地下层数:1层高度类别:高层图纸深度:施工项目地址:湖北省设计时间:2018建筑风格:现代效果图:有

说明:该项目为某地块住宅、酒店、休闲商务楼综合体全专业施工图(含计算书、变更单),包括1~10住宅楼、酒店、休闲商务楼及地库,抗震设防烈度为6度。其中,休闲商务楼建筑高度为18.15米,地上层数3层,地下层数为1层,总建筑面积为4259.53平方米;酒店建筑高度为79米,地上层数19层,地下层数为1层,总建筑面积为28390.46平方米;1~10住宅楼地上层数均为33层,地下层数均为1层,建筑高度为99.3~99.6米,1、2#总建筑面积为28896.05平方米,3、4#总建筑面积为27931.19平方米;5~10建筑面积为13208.15~15055.67平方米;一、二期地库均为地下一层,建筑面积分别为14202.88、19958.91平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,排水沟大样图,墙身大样图,门厅大样图,户型大样图,核心筒平面图,楼电梯详图;给排水说明,主要设备材料表,给排水系统原理图,给排水平面图,自喷平面图,厨卫给排水大样图,生活给水系统原理图,室内消火栓系统原理图,自动喷淋系统原理图,水泵房大样图,公共卫生间给排水大样图;结构说明,竖向构件布置图,约束边缘构件图,结构平面图,楼梯大样图,构件大样图,梁平法施工图,桩定位平面图,承台平面图,地梁平面图,地下室底板平面图,桩基础设计说明,墙、柱平面图,暗柱、框柱大样表,板平法施工图;电气说明,火灾自动报警系统设计与施工总说明,弱电设计与施工总说明,10kV配电高压配电系统图,专用配电房系统图,柴油发电机系统图,配电房布置平面图、接地平面图,设备房立面图,楼竖向配电干线图,配电箱系统图,消防水泵房配电系统图,配电平面图,照明平面图,屋顶防雷平面图平面图,基础接地平面图,火灾自动报警系统图,火警平面图;暖通说明,通风平面图;景观说明,景观平面尺寸定位,景观索引标高平面,入口景墙详图,景观总平面,景观平面索引标高,景观平面尺寸定位,入口大门详图,入口围墙详图,山水景墙,座板详图,铺装基础做法大样图,铺装大样,景观通用大样,种植池通用详图,围墙详图等等。专业包括建筑、结构、给排水、电气、采暖通风、景观。
