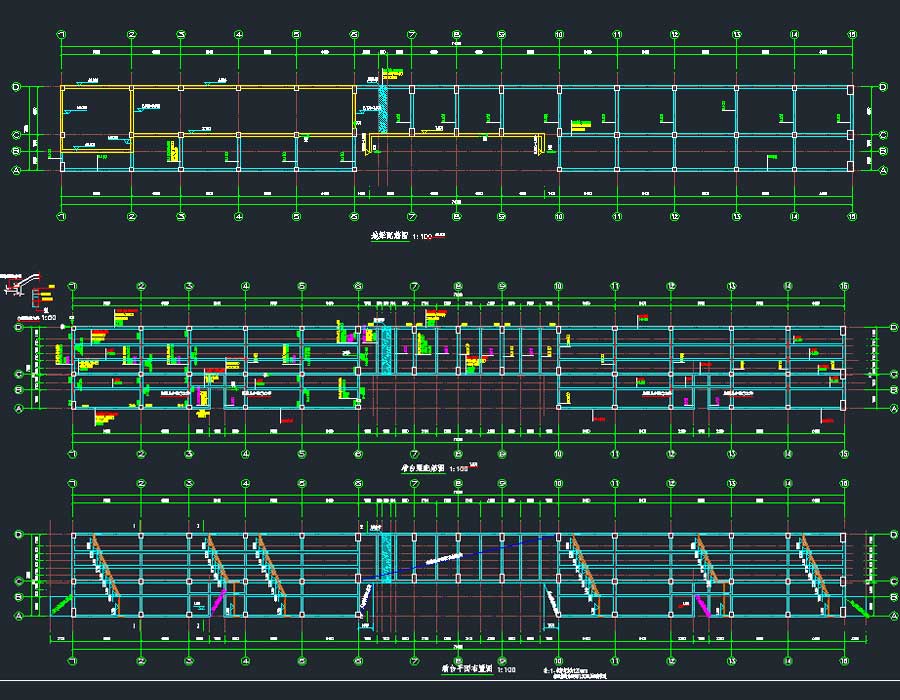

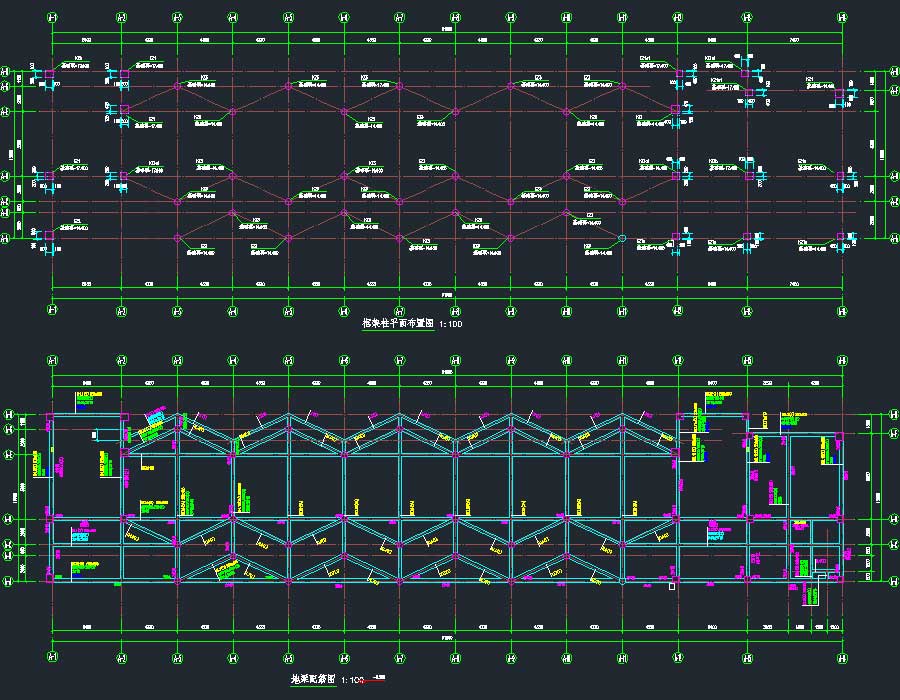

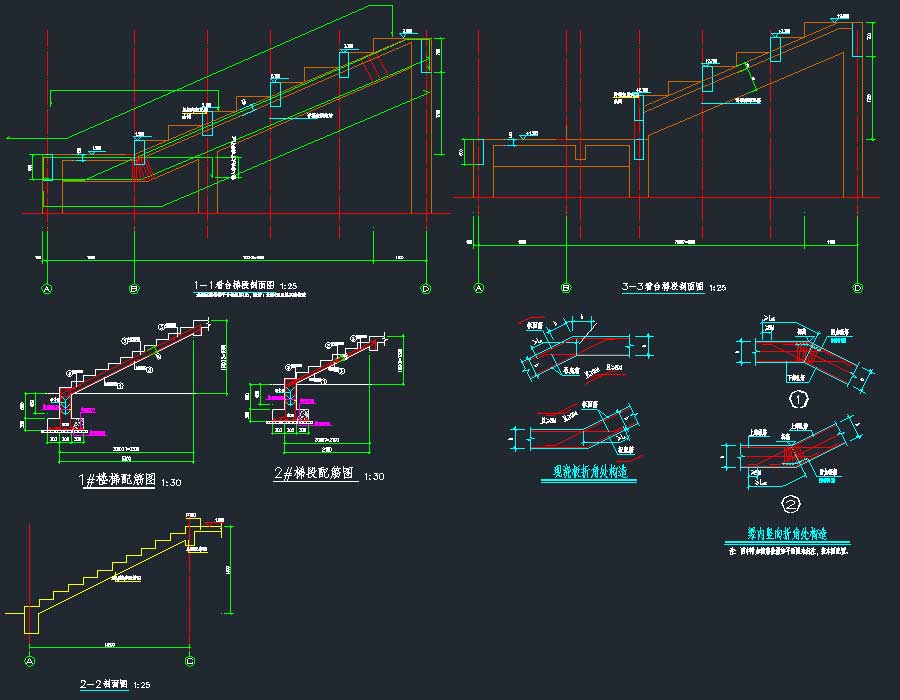

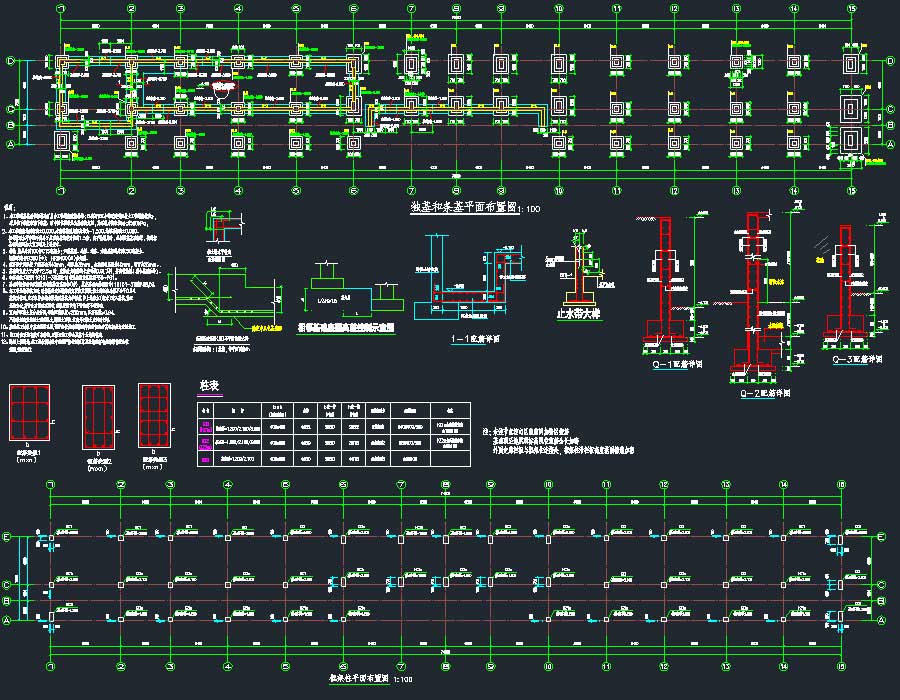

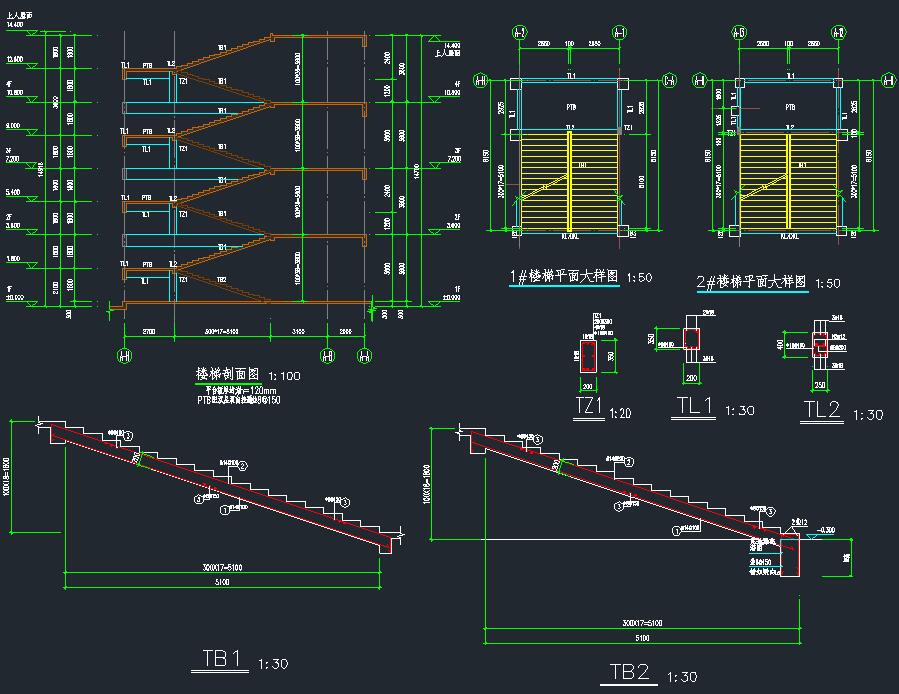

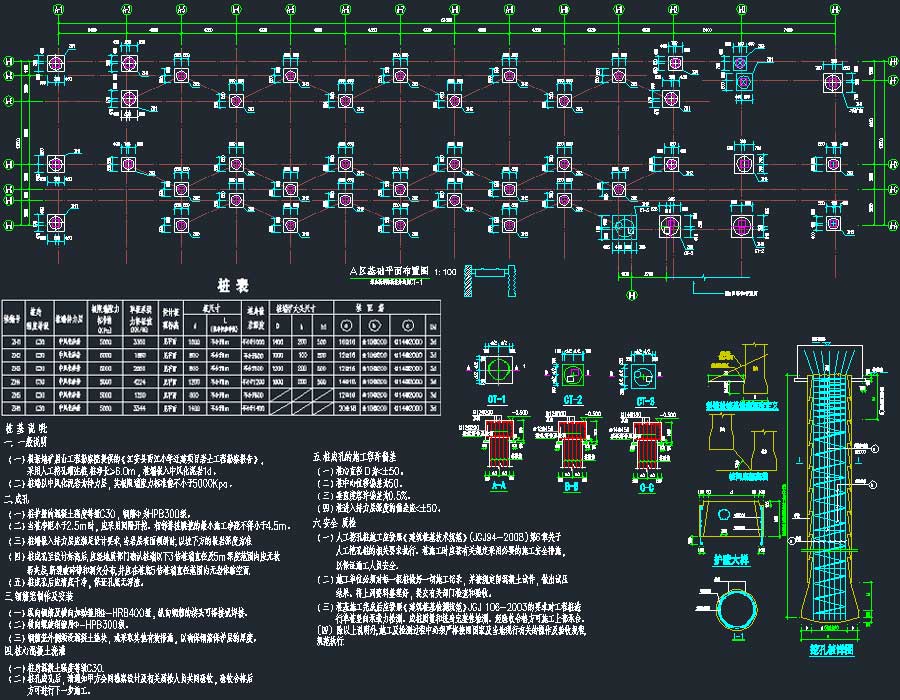

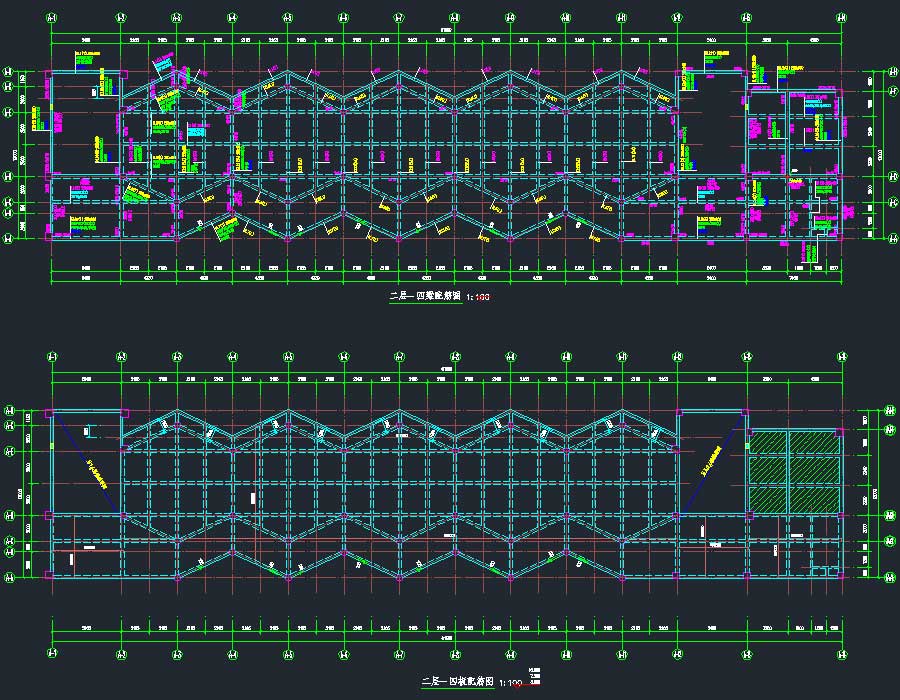

说明:某小学教学楼A,B,C区、食堂及足球看台框架结构施工图,其中,教学楼A区为地上4层,总高度为14.7米,基础采用人工挖孔灌注桩,抗震设防烈度为6度,结构采用钢筋混凝土框架结构。教学楼B区为地上5层,总高度为18.3米,基础采用柱下独基、桩基础,抗震设防烈度为6度,结构采用钢筋混凝土框架结构。教学楼C区为地上4层,总高度为14.7米,基础采用人工挖孔灌注桩,抗震设防烈度为6度,结构采用钢筋混凝土框架结构。食堂为地上2层,总高度为9.3米,基础采用柱下独基、桩基础,抗震设防烈度为6度,结构体系为框架结构。足球看台为地上1层,高度为3.6米,基础采用柱下独基、墙下条基,抗震设防烈度为6度,结构体系为框架结构。图纸内容含结构设计总说明、基础平面布置图、框架柱平面布置图、地梁配筋图、梁,板配筋图、楼梯大样图等。
结构类型:框架基础类型:条基,独立,桩基抗震烈度:6度抗震风压:0.30kN/㎡雪压:建筑面积:建筑高度:14.7,18.3,14.7,9.3,3.6m地上层数:4,5,4,2,1层地下层数:高度类别:多层图纸深度:施工项目地址:四川省设计时间:2015
