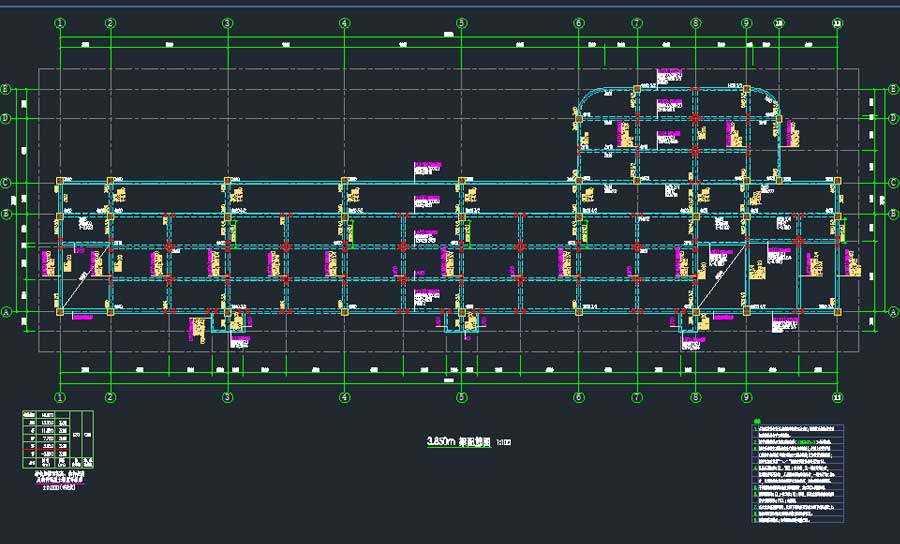

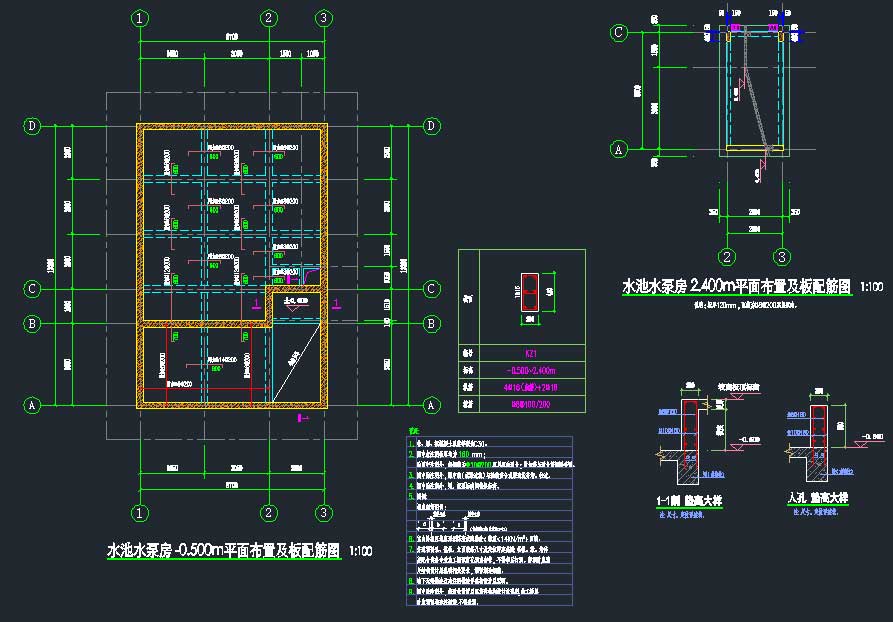

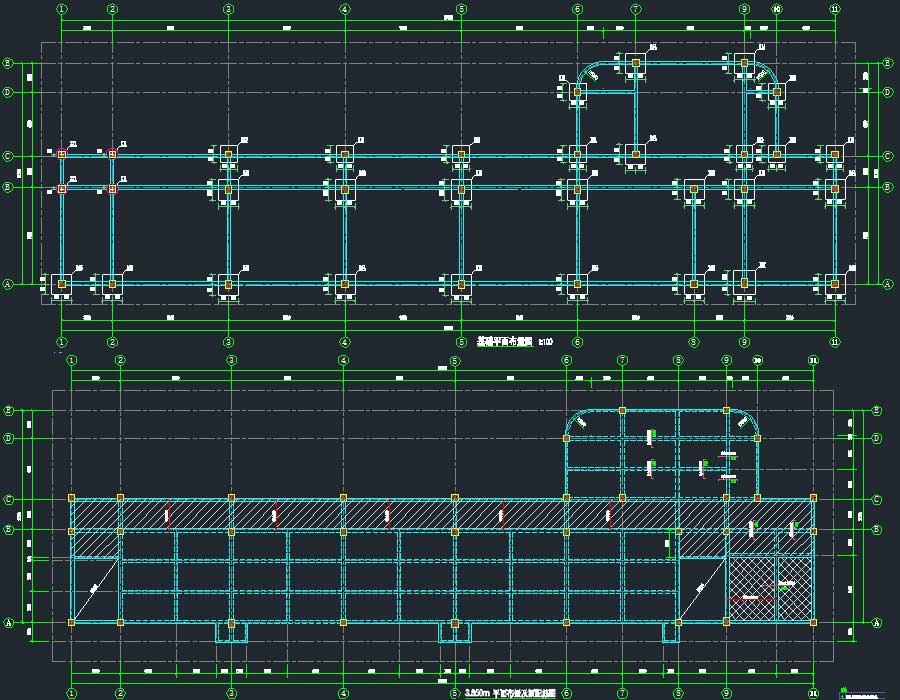

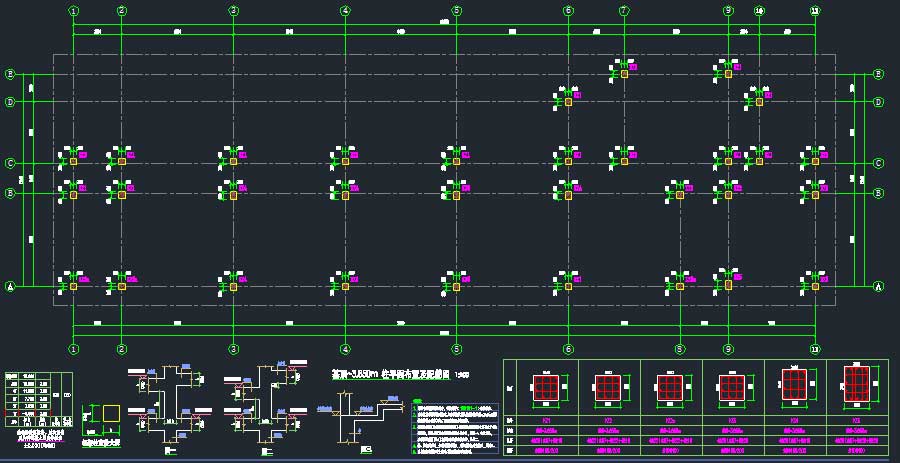

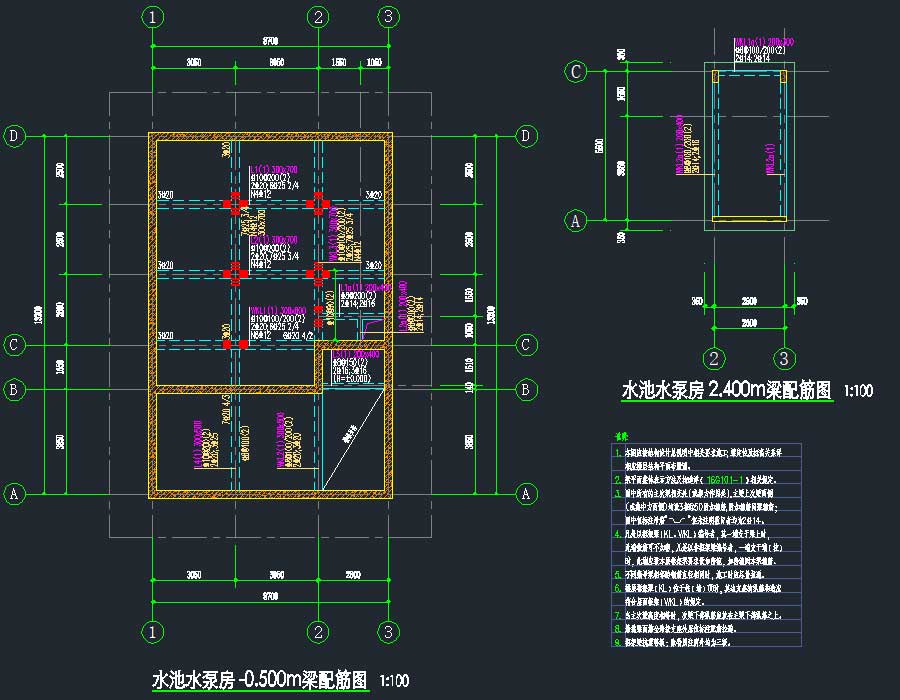

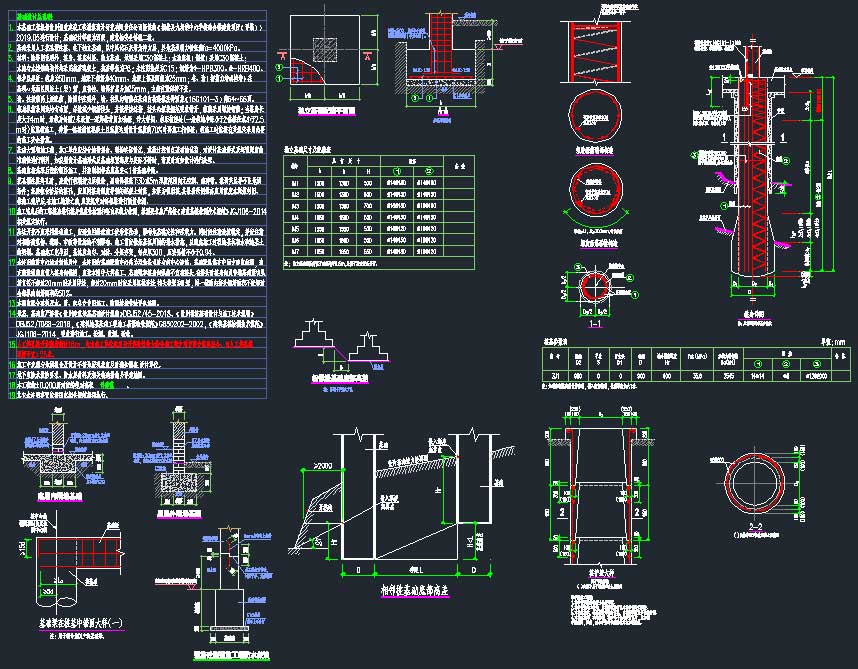

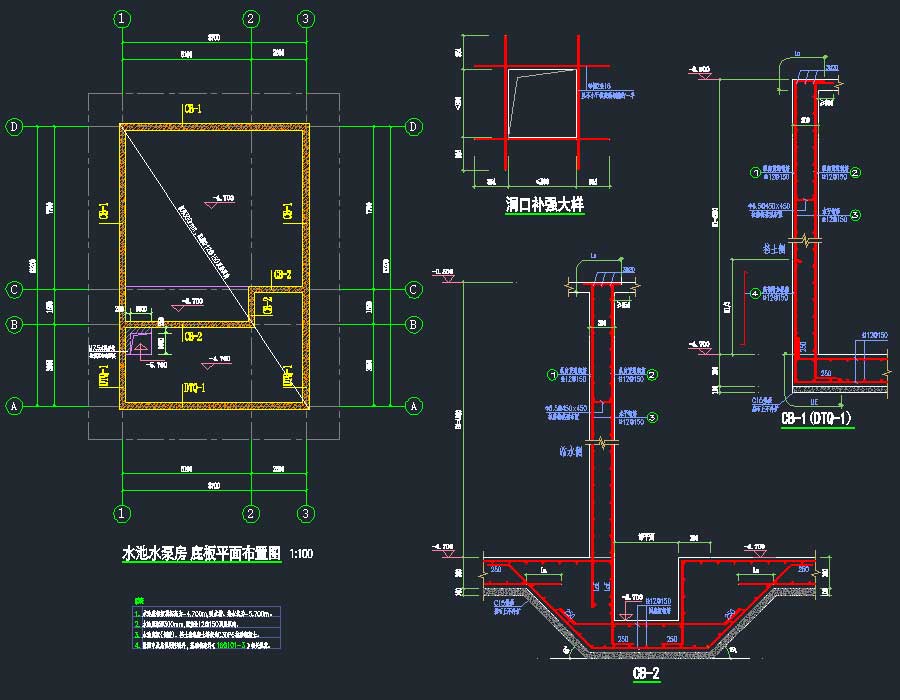

说明:某中心学校综合楼框架结构施工图,地上4层,主体高度为15.6米,小学抗震设防类别为重点设防类,地震基本烈度为6度,小学提高一度按7度设防,以基础顶为嵌固点,地基类型为天然基础,基础类型为独基及条基,采用框架现浇结构,抗震等级为三级。图纸内容含结构设计总说明、存在危险性较大的分部分项工程的提示、基础设计总说明、基础平面布置图、柱平面布置及配筋图、梁配筋图、平面布置及板配筋图、楼梯大样图、水池水泵房(底板平面布置图、平面布置及板配筋图、梁配筋图、楼梯大样图)等
结构类型:框架基础类型:条基,独立抗震烈度:7度抗震风压:0.30kN/㎡雪压:建筑面积:建筑高度:15.6m地上层数:4层地下层数:高度类别:多层图纸深度:施工项目地址:贵州省设计时间:2019
