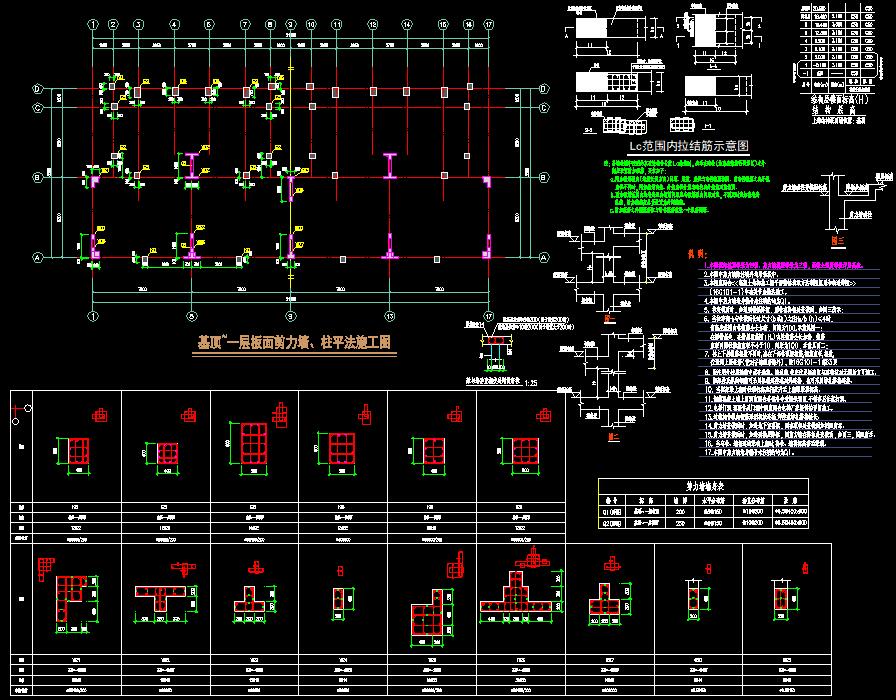

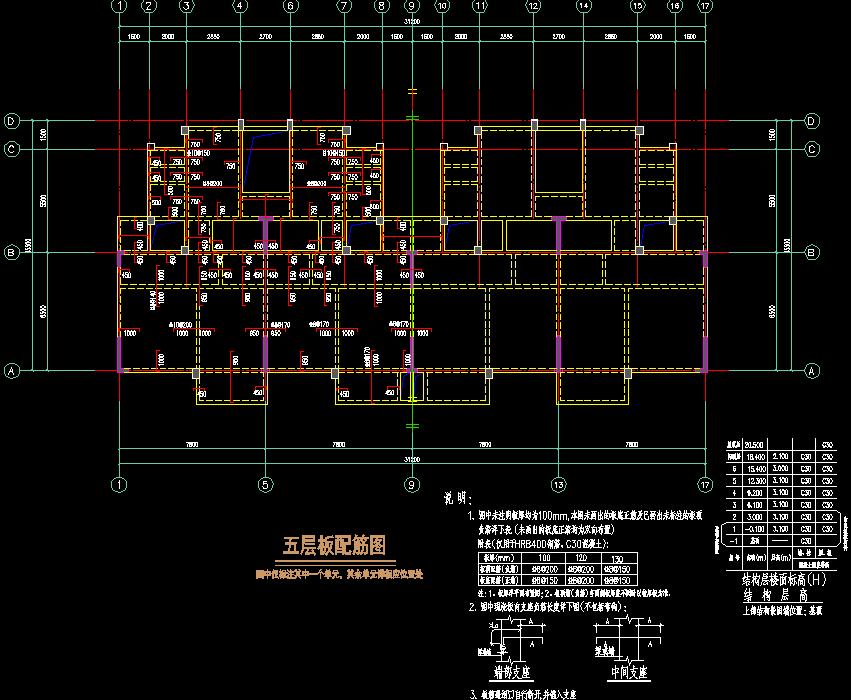

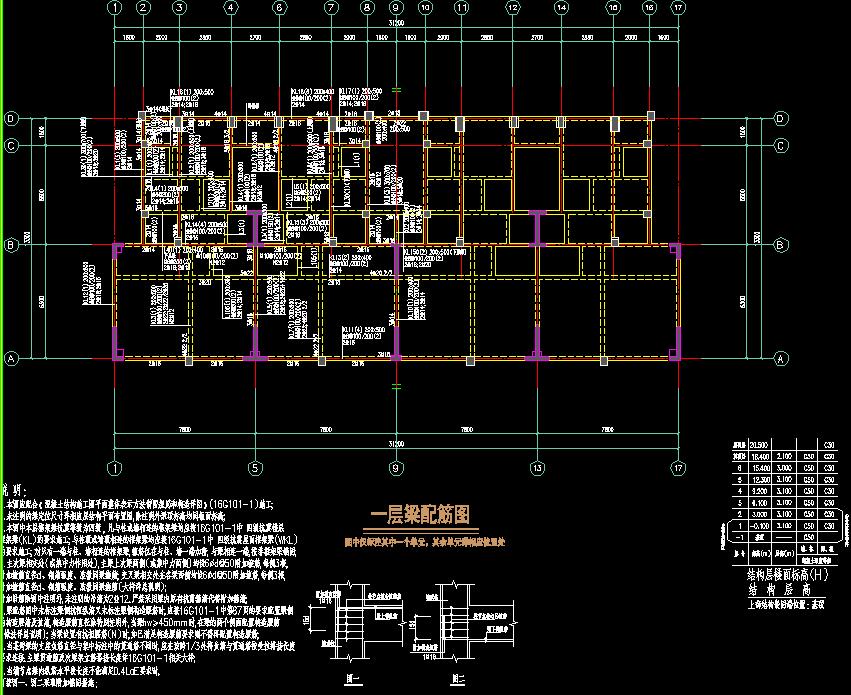

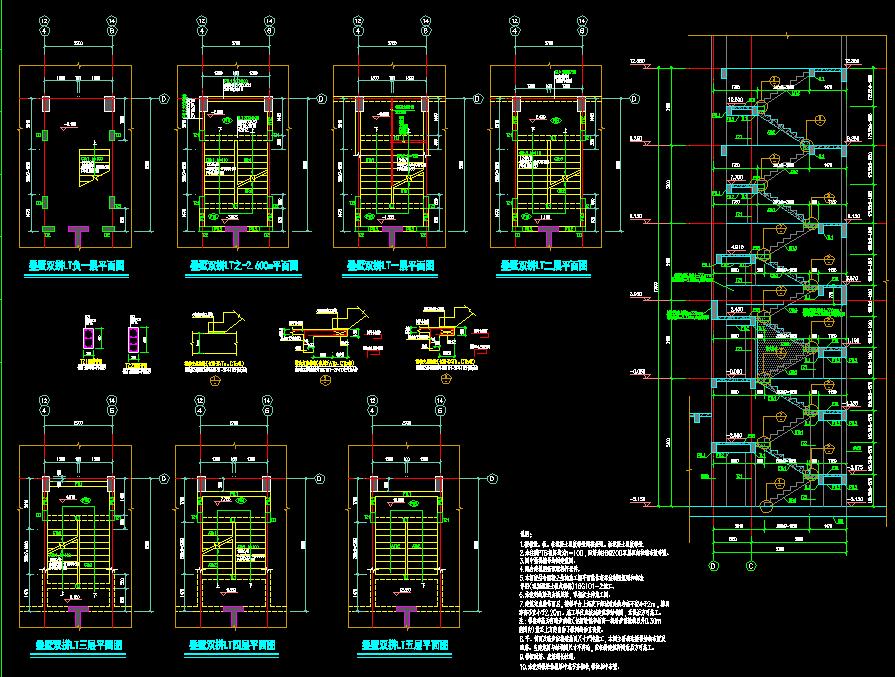

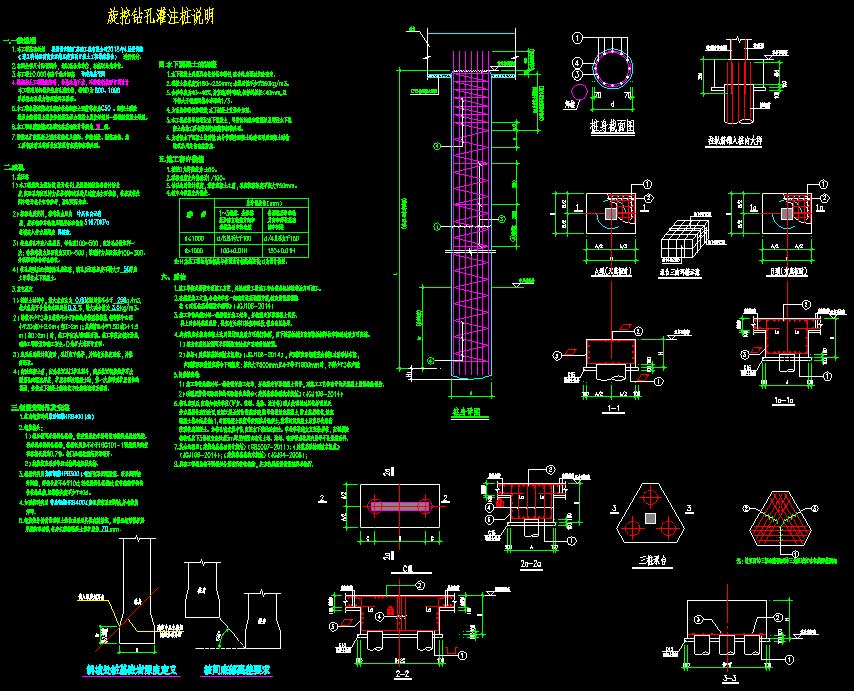

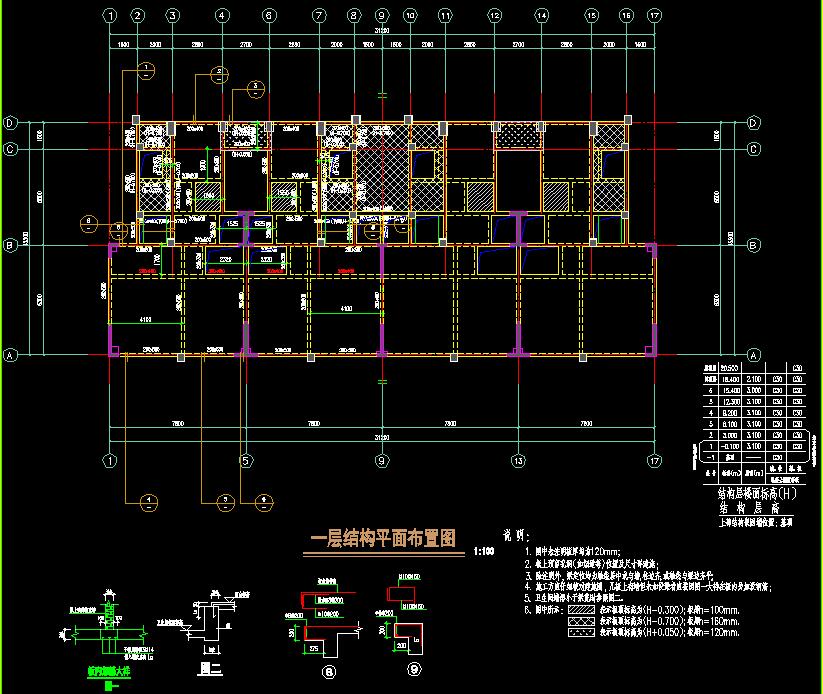

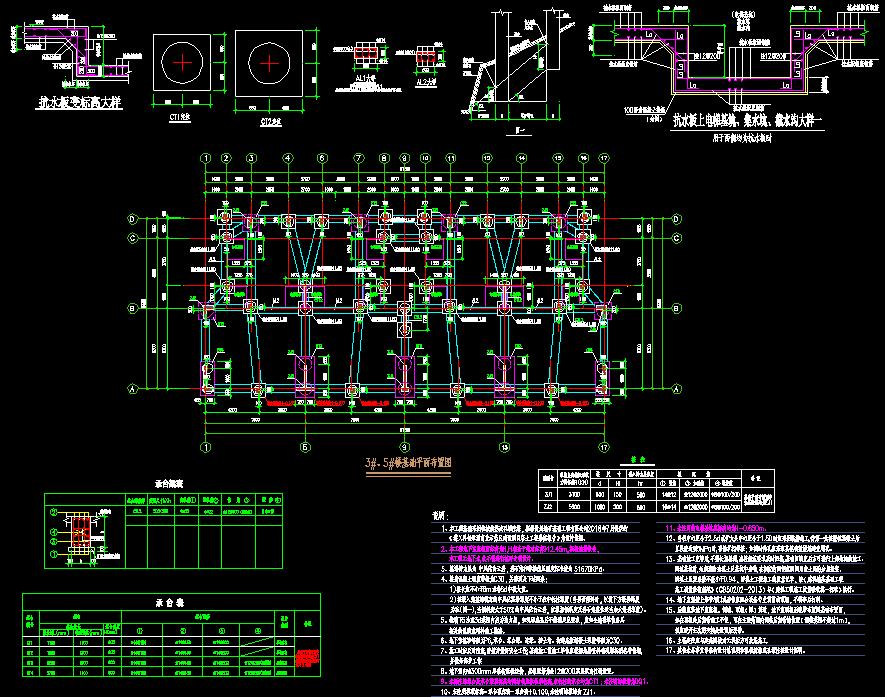

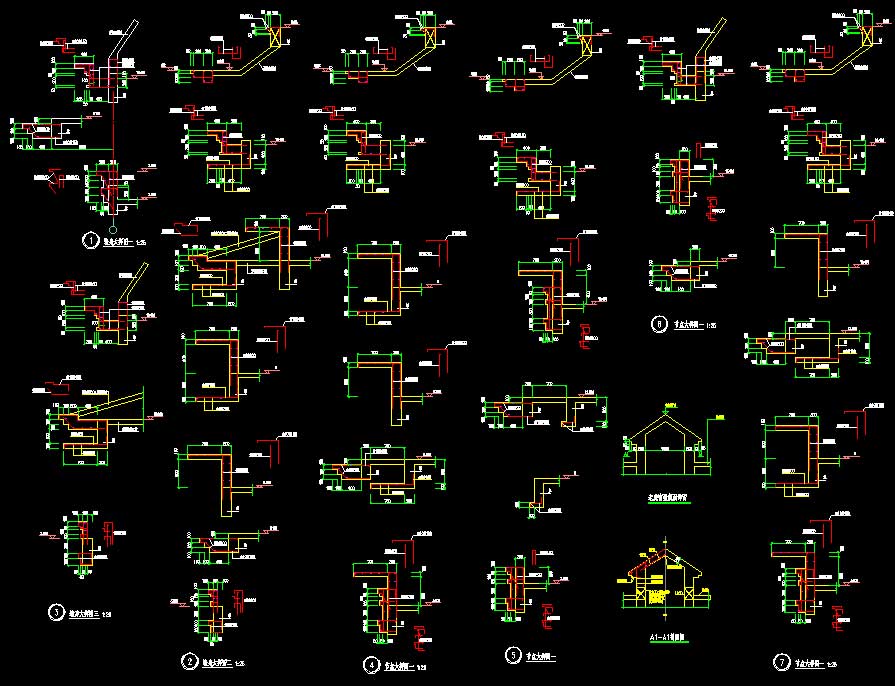

说明:某小区多栋住宅洋房合院别墅及地下室结构施工图,其中,3#、5#~18#住宅楼(含5A#、15A#),地上6层,地下1层,高度为20.5米,基础形式为桩基础,结构体系为框架-剪力墙结构。2#住宅楼(PDF版),地上6层,地下1层,高度为20.9米,基础形式为桩基础,结构体系为框架-剪力墙结构。20#、21#、23#、25#、25A#、26#~30住宅楼(PDF版),地上3层,地下1层,高度为12米,基础形式为桩基础,结构体系为框架-剪力墙结构。地下室为地下1层,基础形式为桩基础,结构体系为框架结构。大门,地上1层,地下1层,高度为11.9米,基础形式为桩基础,结构体系为框架结构。图纸内容含结构总说明、旋挖钻孔灌注桩说明、基础平面布置图、剪力墙、柱平法施工图、结构平面布置图、梁配筋图、板配筋图、楼梯大样图、节点大样图、桩基说明、吊层基础平面布置图、基顶至吊层顶板柱平法施工图、基础顶面~吊层顶板柱平法施工图、吊层结构模板、吊层x向配筋、吊层y向梁配筋、吊层板配筋图、汽车坡道详图、楼梯详图等以及总平面图、消防平面图、竖向布置图。
结构类型:剪力墙基础类型:桩基抗震烈度:6度抗震风压:0.30kN/㎡雪压:建筑面积:建筑高度:20.5,20.9,12,11.9m地上层数:6,3,1层地下层数:1层高度类别:多层图纸深度:施工项目地址:贵州省设计时间:2018
