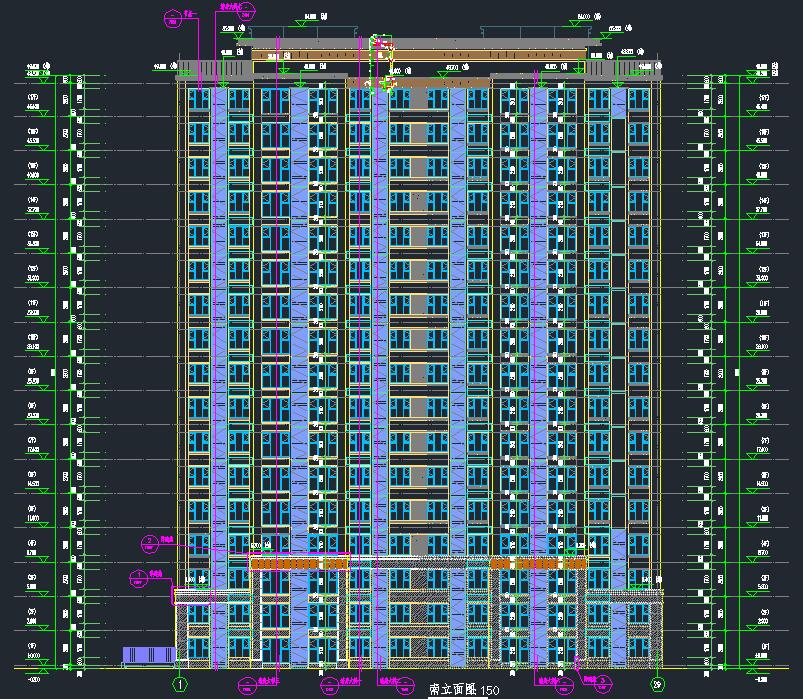

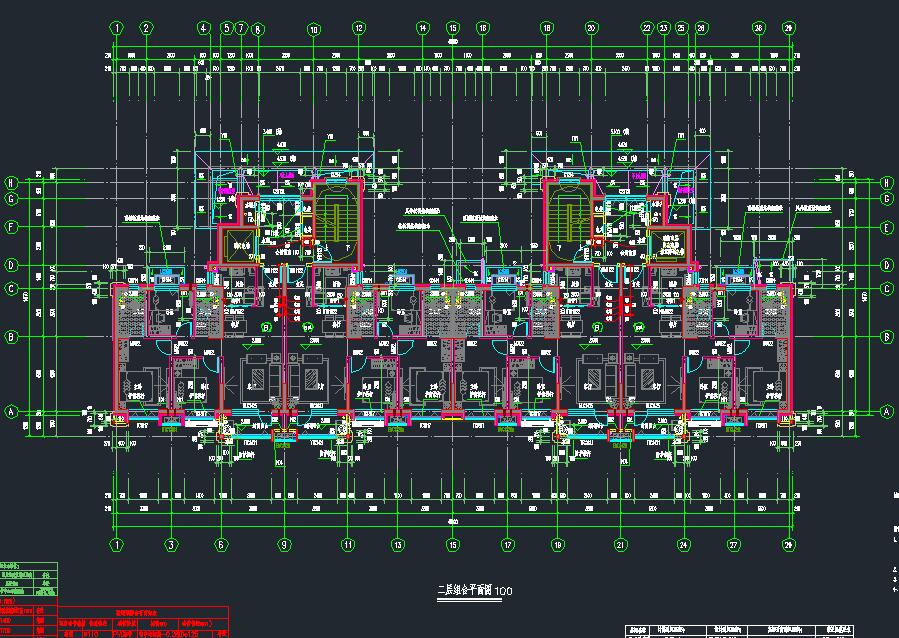

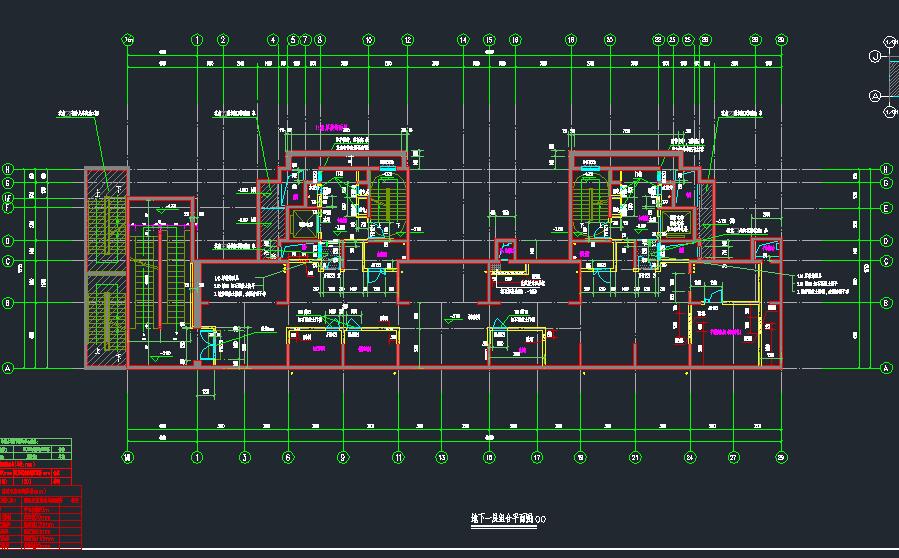

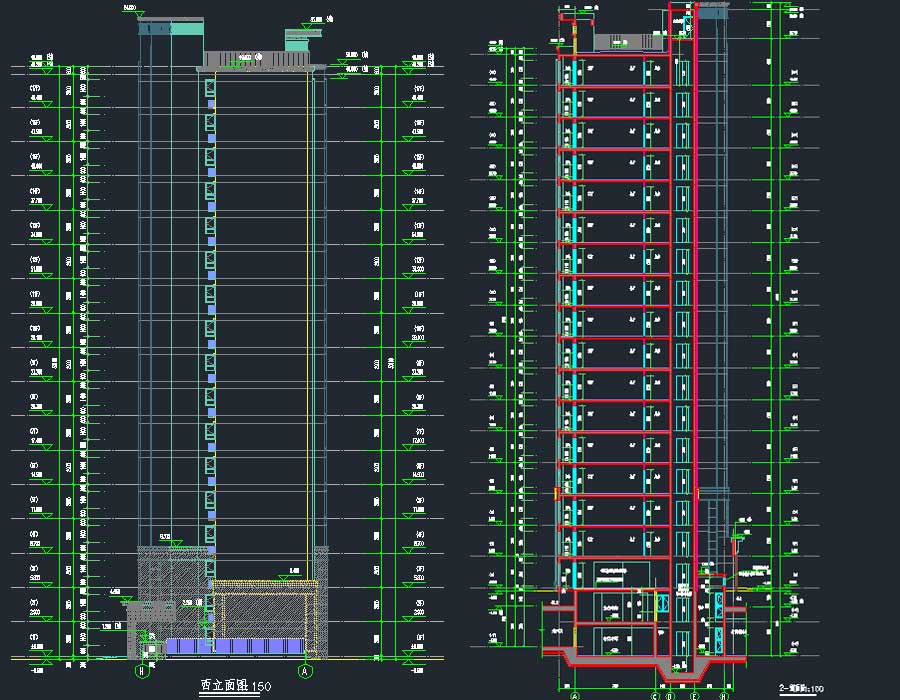

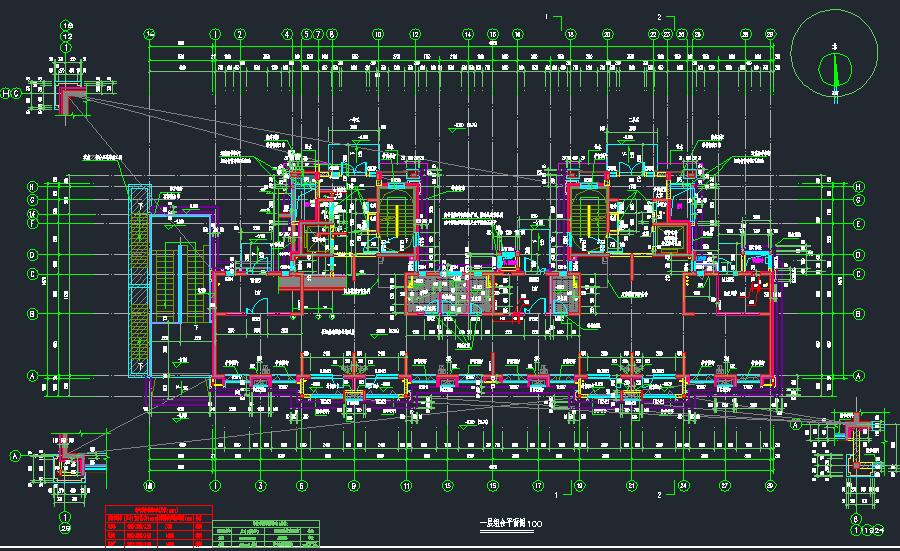

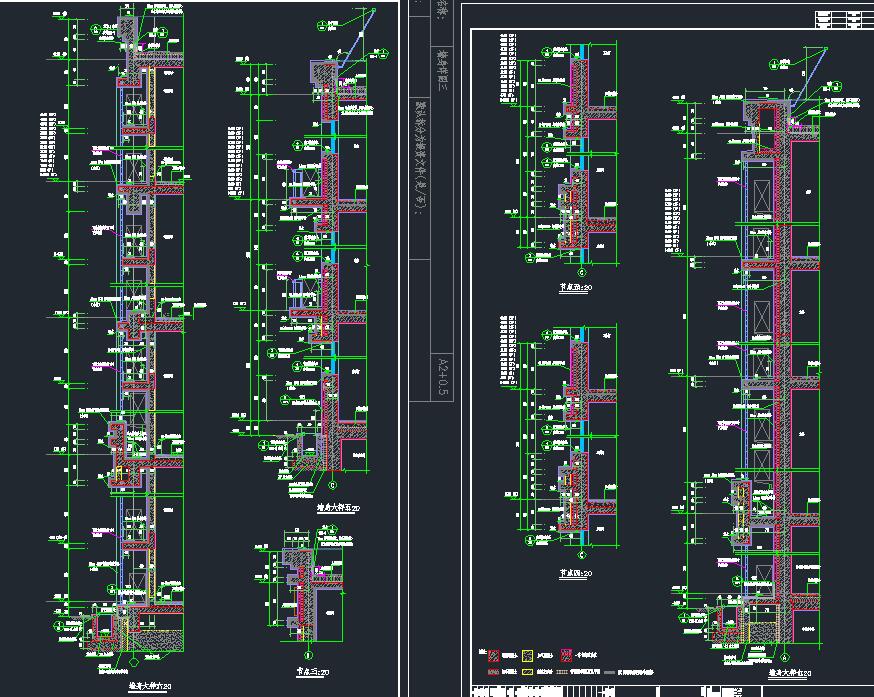

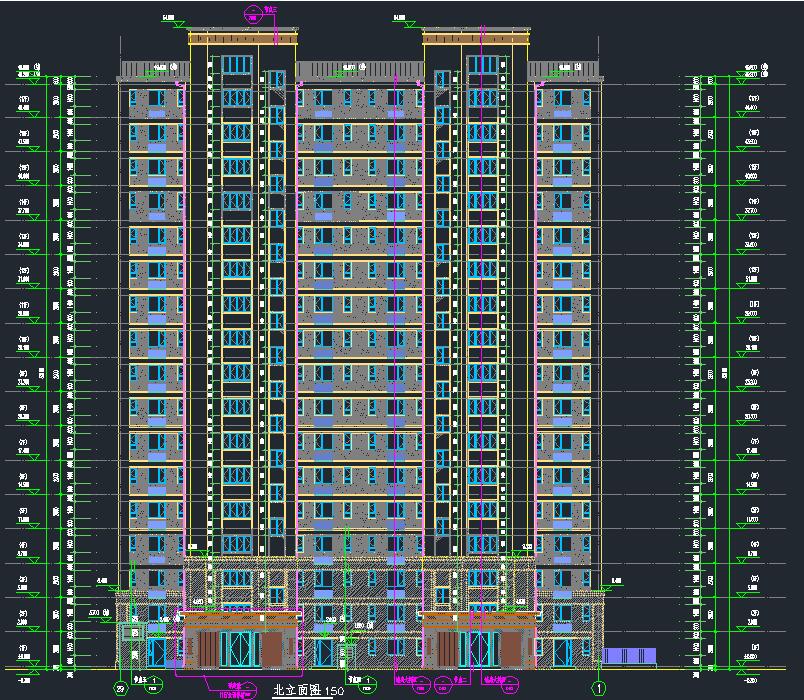

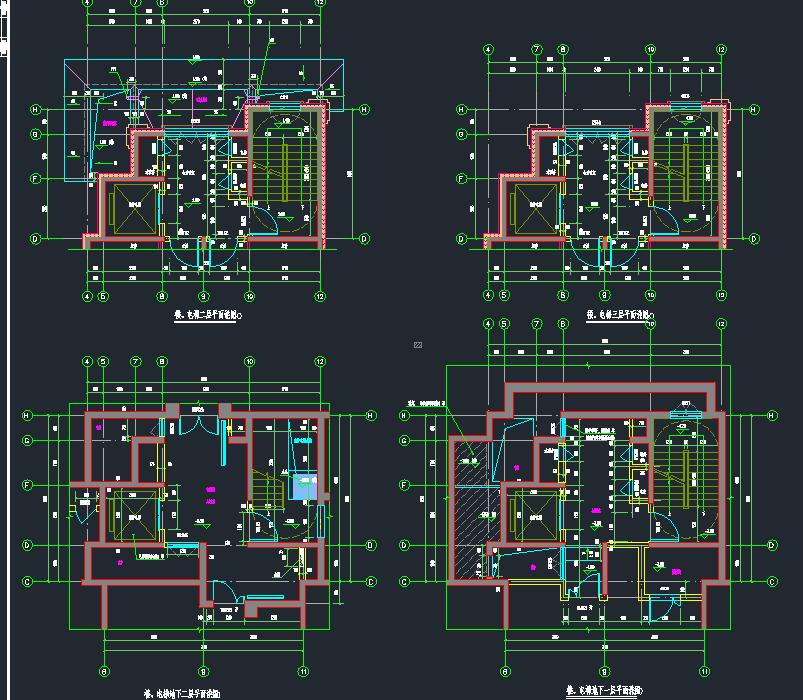

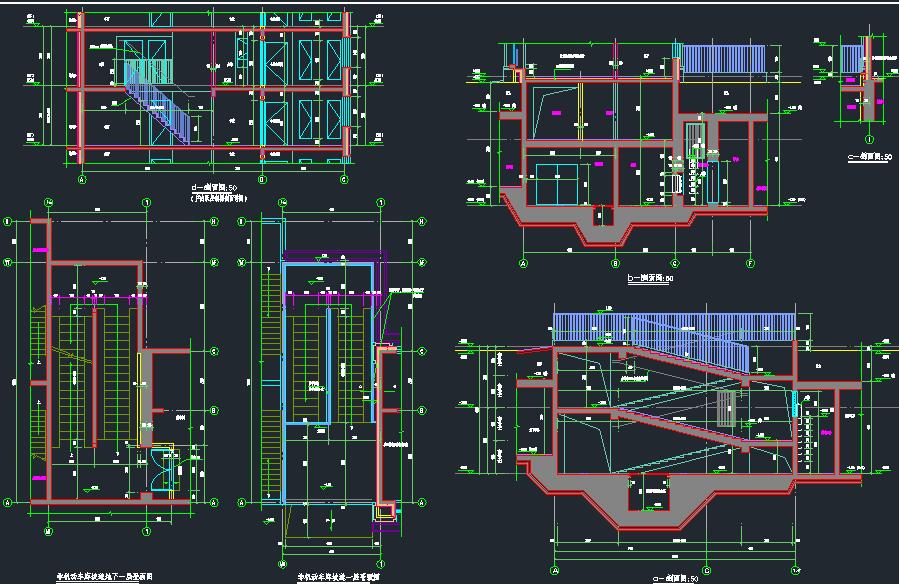

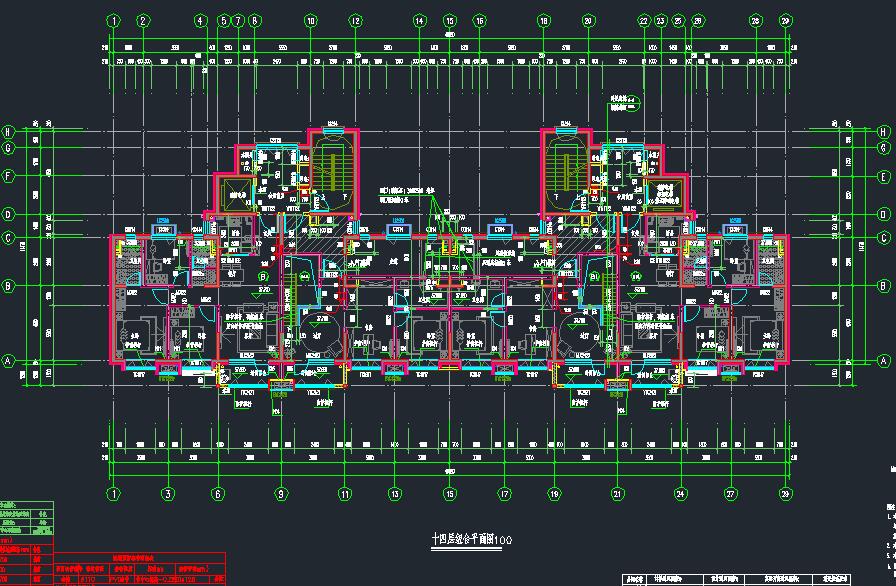

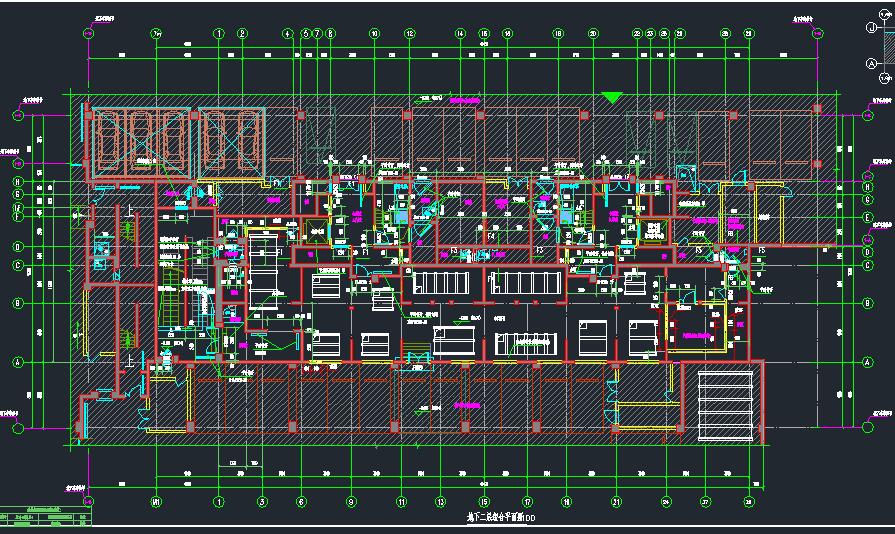

说明：某小区1#~6#住宅楼及S1#~S2#配套楼及地下车库建筑、结构、给排水、电气、暖通施工图。其中，1#住宅楼：地上18层，地下1层，高度54.5米。2#住宅楼：地上17层，地下1层，高度52.8米。3#住宅楼：地上18层，地下2层，高度54米。4#住宅楼：地上18层，地下1层，高度53米。5#住宅楼：地上17层，地下1层，高度50.1米。6#住宅楼：地上17层，地下2层，高度50.1米。均为剪力墙结构。S1#配套楼：地上1层，高度5.5米。S2#配套楼：地上2层，高度8.05米。均为框架结构。地下车库为地下1层，高度5.1米，框架结构。功能为车库、地震应急避难场所、战时核五常王人防。图纸内容含建筑说明、节能和绿建专篇、门窗表及详图、各层组合平面图、立剖面图、各单元平面详图、楼，电梯平面详图及剖面详图、墙身大样、风井详图、立面详图、非机动车车库坡道详图以及地下防火分区和防护单元平面详图、地震应急避难单元平面图、坡道，竖井，人防详图和结构总说明、基础平面布置图、结构模板图、节点详图、墙柱平法施工图、剪力墙柱表详图、梁，板配筋图、楼梯结构施工图、装配式楼梯拆分详图、预制楼梯节点图、各层留洞图、车库模板图、人防详图、人防楼梯、车库顶板允许荷载布置图和给排水说明、太阳能热水系统说明、绿色建筑专篇、给排水平面图及系统图、消防，给排水支管系统图、消火栓系统原理图及地下防火分区给排水详图、水泵房管道与定位平面详图、给水及喷淋系统图、消火栓及中水系统图、防火分区剖面示意图、人防排水说明、防护单元给排水详图及系统图和电气说明、低压垂直干线系统图、配电系统图、消防应急照明，疏散指示系统说明及竖向示意图、电井详图、电气干线，插座，动力，照明平面图、屋顶航空障碍灯照明平面图、弱电系统图及平面图、基础接地极总等电位平面图、弱电及卫生间等电位平面图、屋顶防雷平面图、火灾自动报警说明及系统图，平面图、防火门监控系统图、智能开关，场景面板施工示意图、窗帘控制系统施工示意图、电线导管敷设示意图和暖通说明、采暖及通风平面图、SNJ-1大样图、分集水器大样图、采暖系统原理图以及人防通风说明、防火分区通风和消防，采暖平面图、防护单元进，排风口部详图、管综剖面图等。
