冷热源：电动压缩式冷水机组,锅炉空调系统：空气-水系统采暖系统：建筑面积：22515.2㎡建筑高度：45.2m地上层数：10层地下层数：1层高度类别：高层图纸深度：施工项目地址：湖南省设计时间：2020

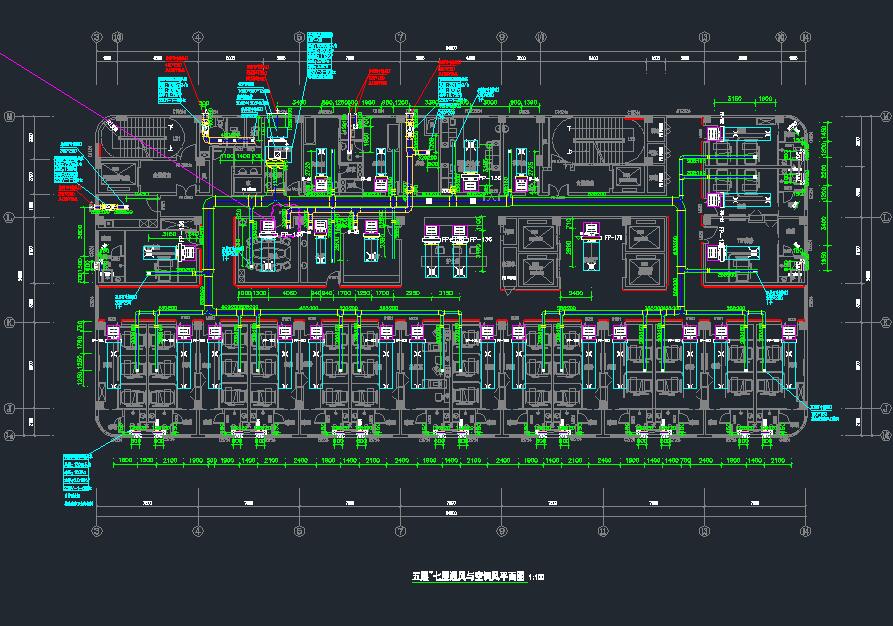

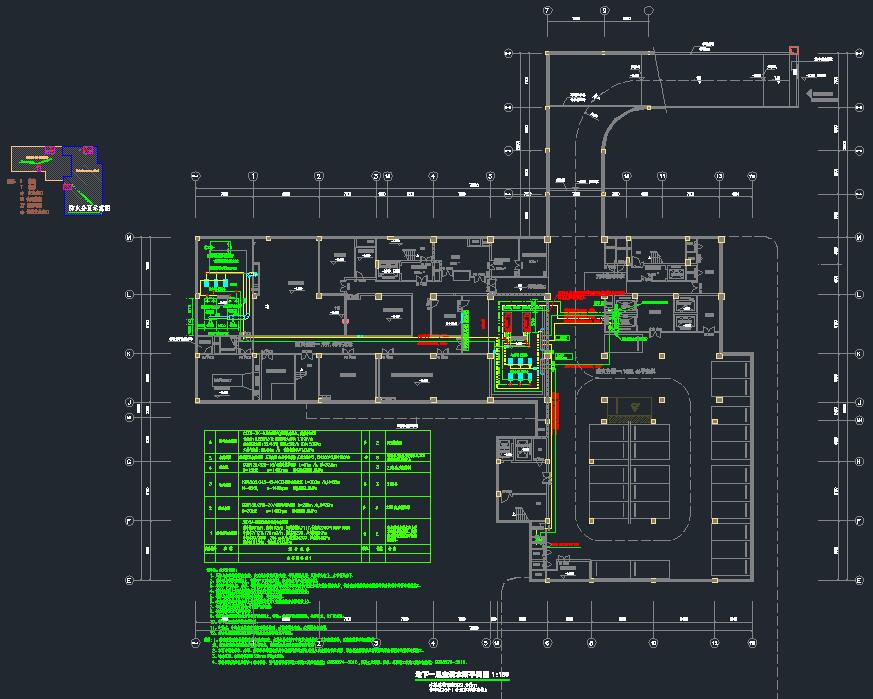

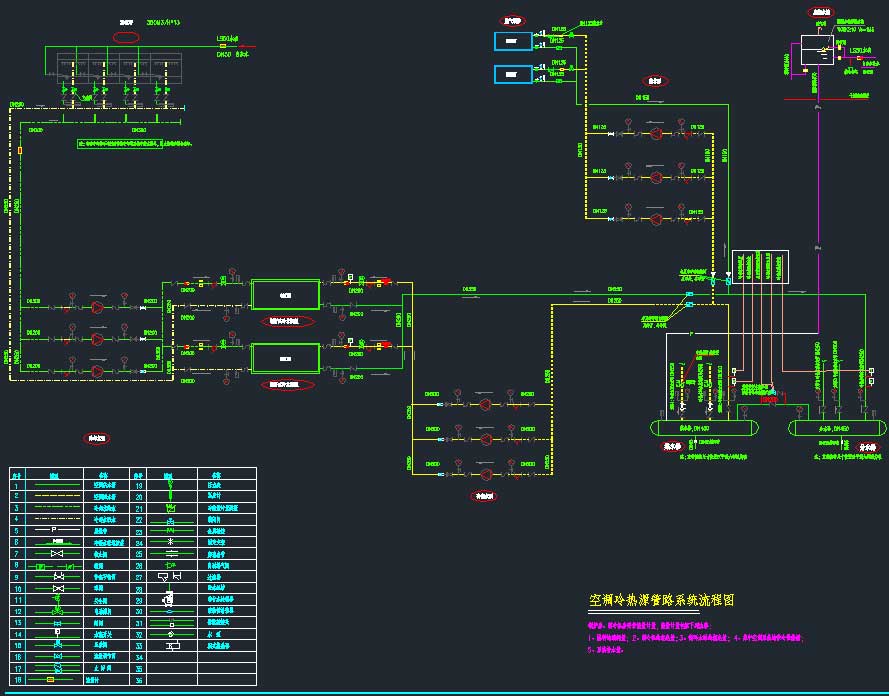

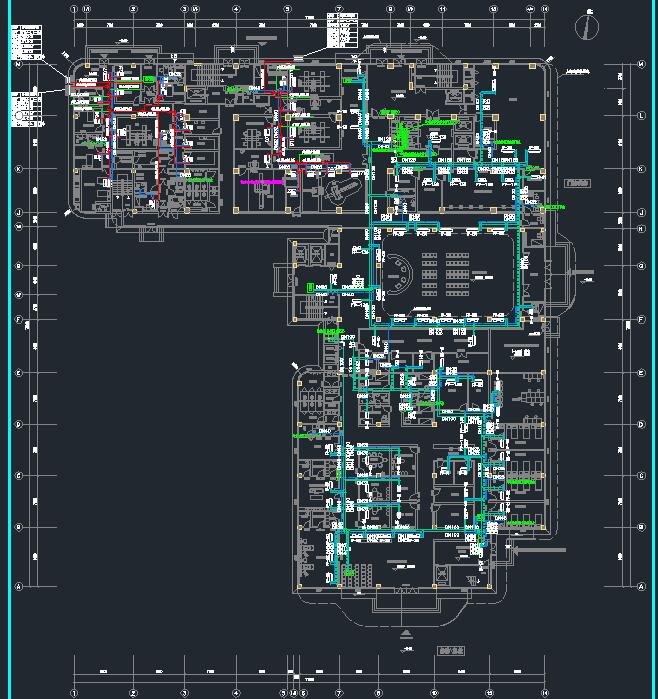

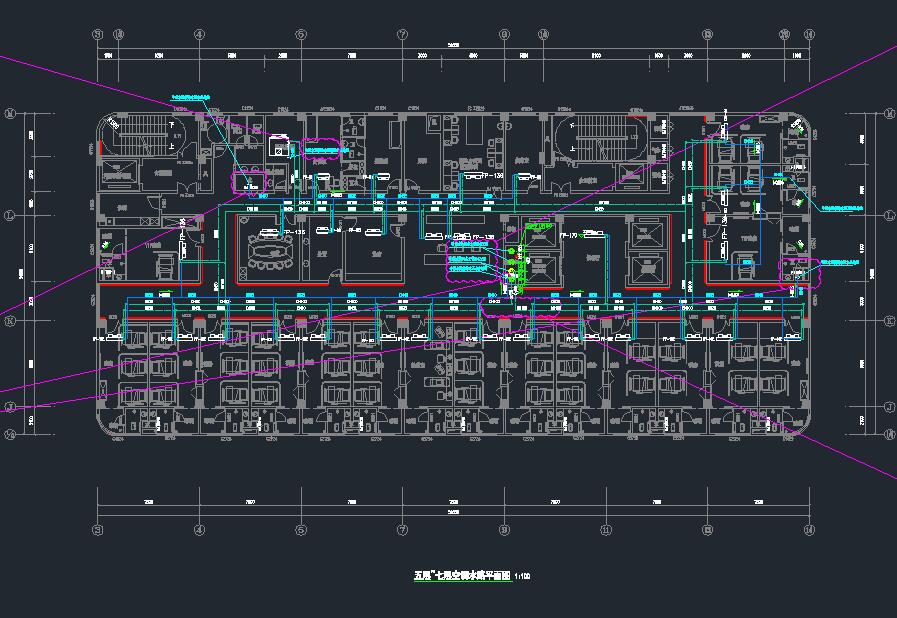

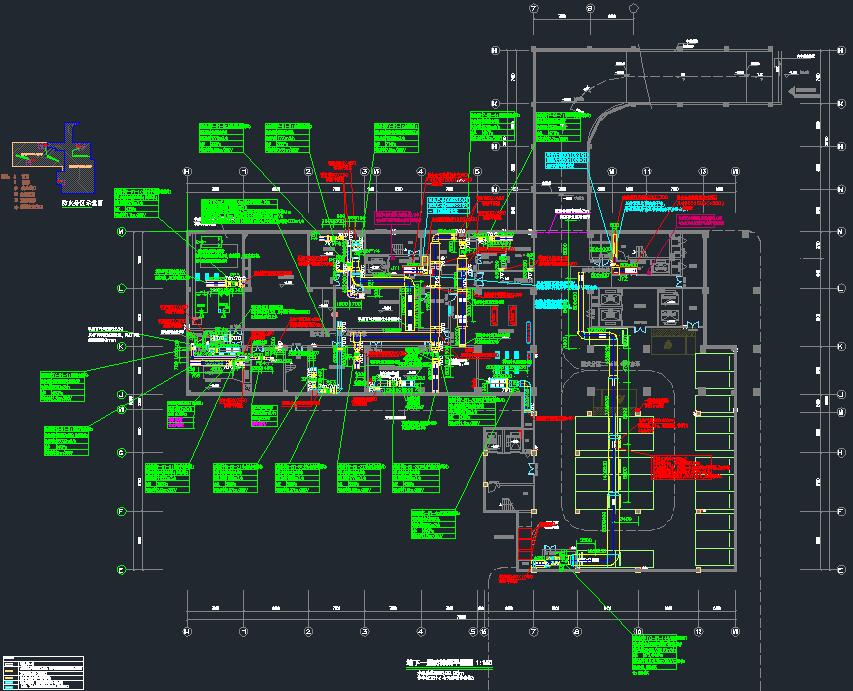

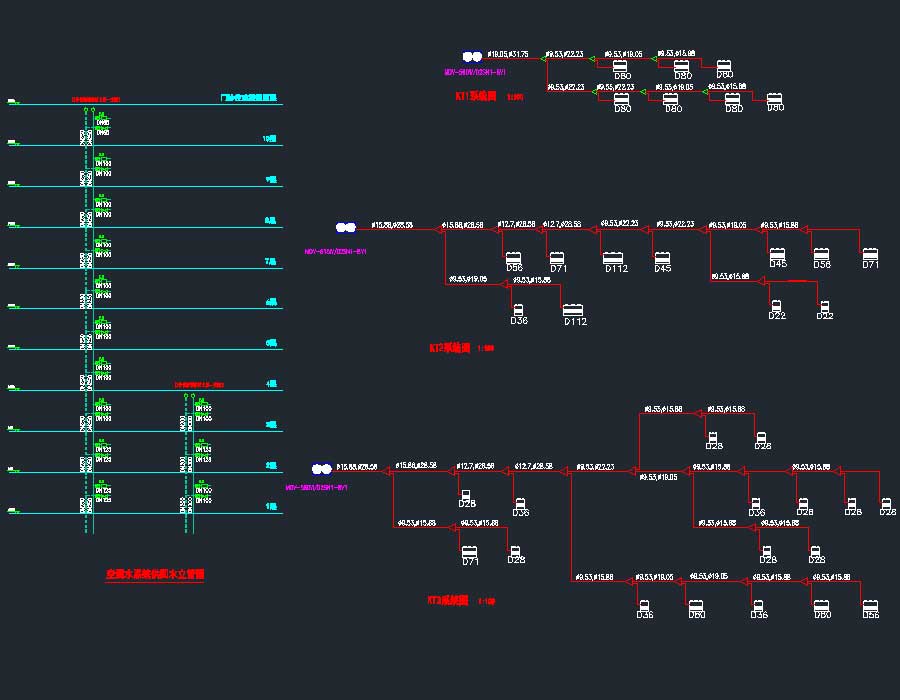

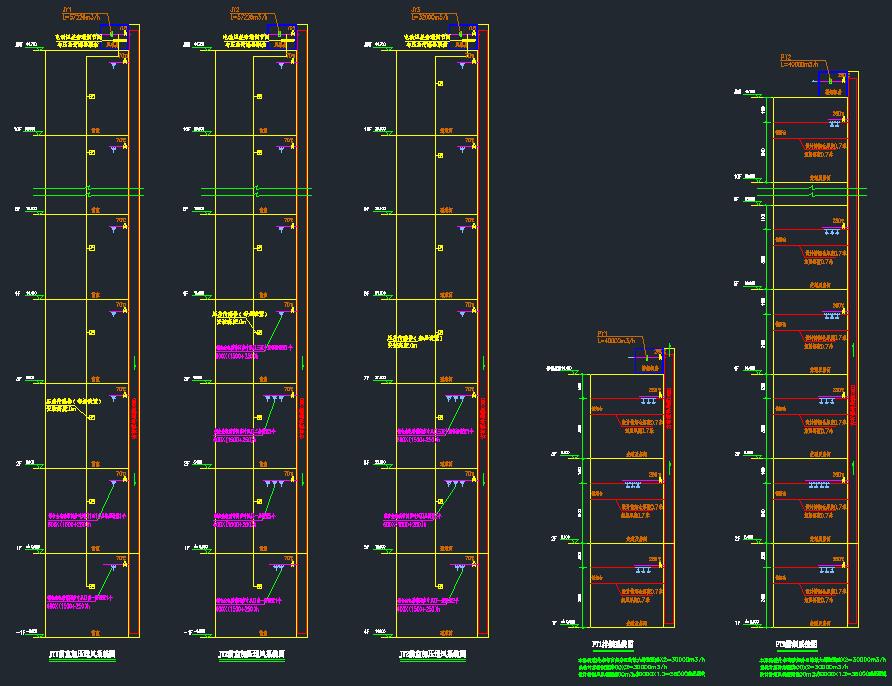

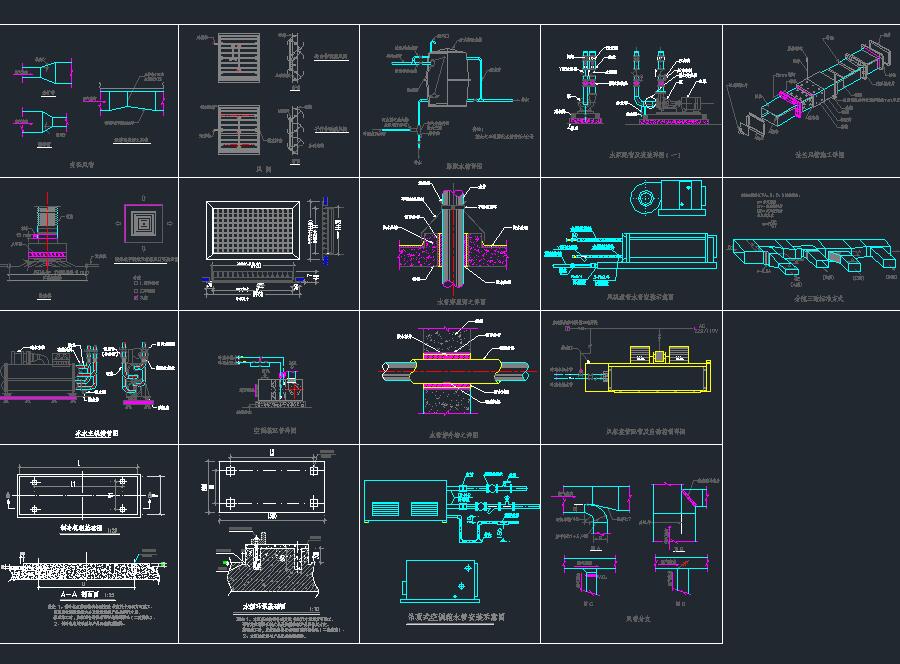

说明：某人民医院迁建项目—门诊住院楼空调通风及防排烟施工图，总建筑面积：22515.2平方米，建筑总高度：45.2米，地上10层，地下1层，地下一层为单层汽车库和设备用房、垃圾分类收集、太平间等，首层为门诊大厅、急诊留观、肠道、发热门诊、放射科等，二层为病理科、血库、功能检查、妇科及诊室等，三层为血透中心、中心供应、体检中心、公共卫生服务中心，四层为中医科病房，五层为内科病房，六层为外科病房，七层为预留病房，八层为儿科、新生儿科病房，九层为产科、产房，十层为手术室（4间）、重症监护（ICU：4床）。设计范围：1、冬夏冷暖集中空调系统设计 2、地下车库，设备用房及地上房间的通风系统设计 3、全楼的防排烟系统设计。图纸内容含空调通风施工说明、多联机施工说明、主要设备材料表、锅炉房放大平面图、制冷机房放大平面图、空调冷热源管路系统流程图、安装大样、暖通工程抗震设计专篇、空调水系统供回水立管图、KT1,KT2,KT3系统图、各层空调水路平面图、各层通风与空调风平面图、各层防排烟平面图及防排烟系统图等。
