2层低层多栋商业建筑全专业施工图3719940329文件大小:950.14M推荐人:馒头图纸张数:440张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:3267.45,1991.9,3714.57,2222.31,4552.05,2359.75,1966.86,2205,2543.68㎡地上层数:2层建筑高度:10.175,10.75,19.535,8.2,10.825,8.575,10.013,11.275,9.8m地下层数:2层高度类别:低层图纸深度:施工项目地址:湖南省设计时间:2016建筑风格:古代效果图:无

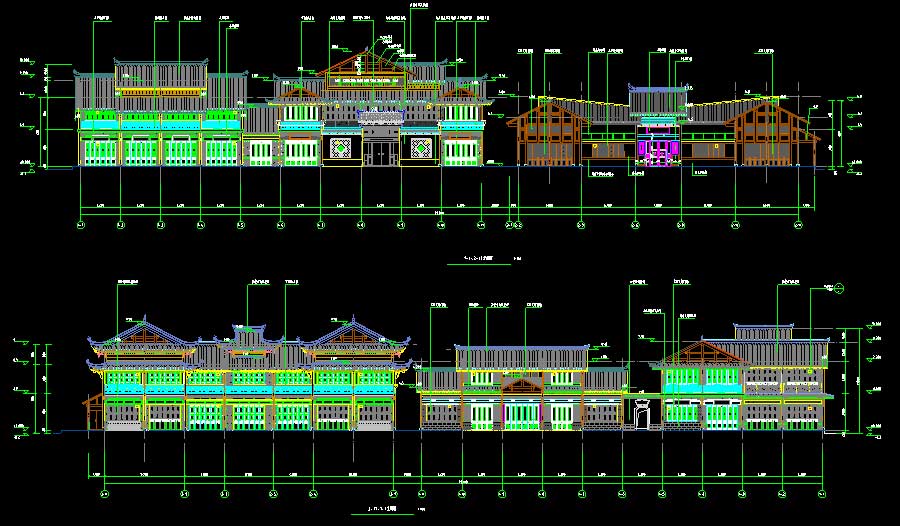

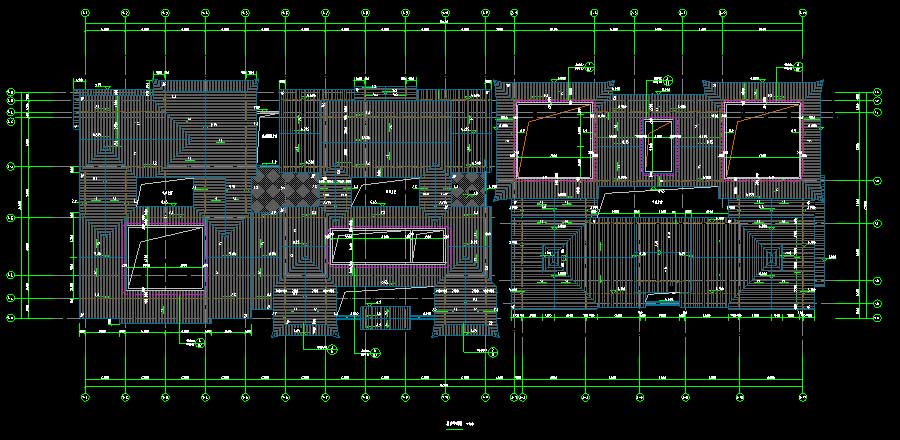

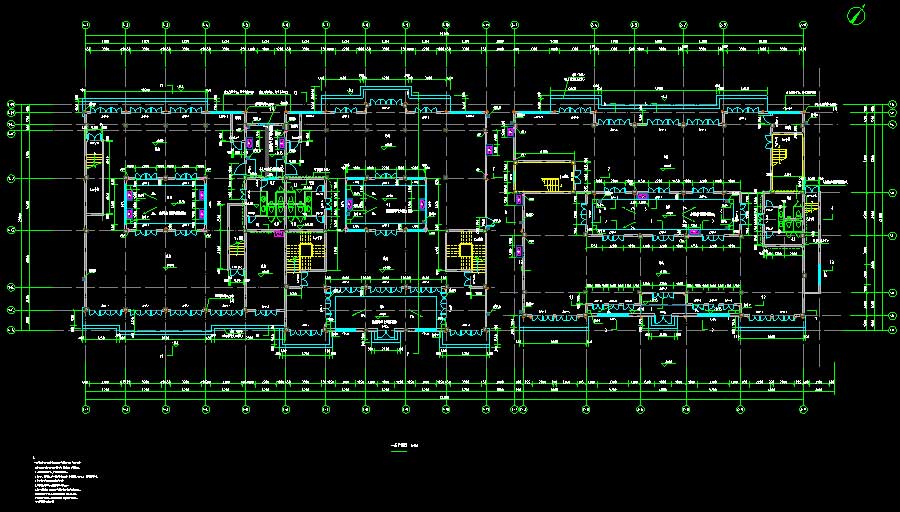

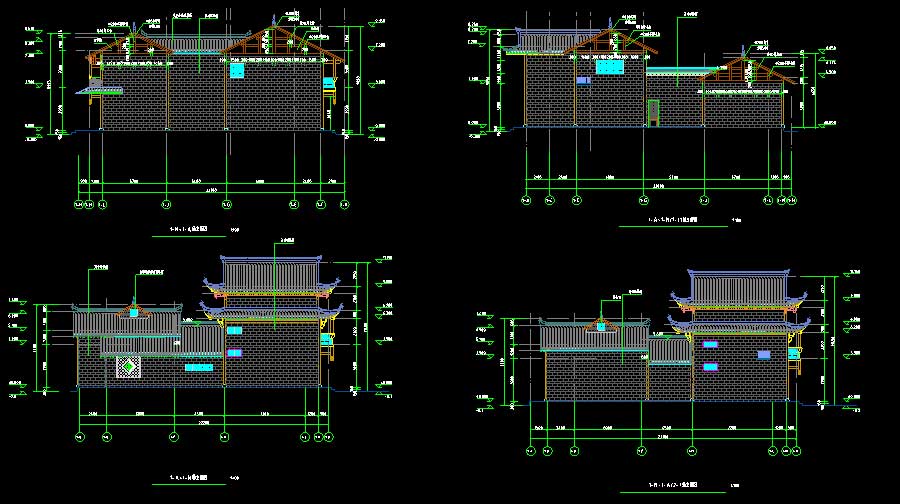

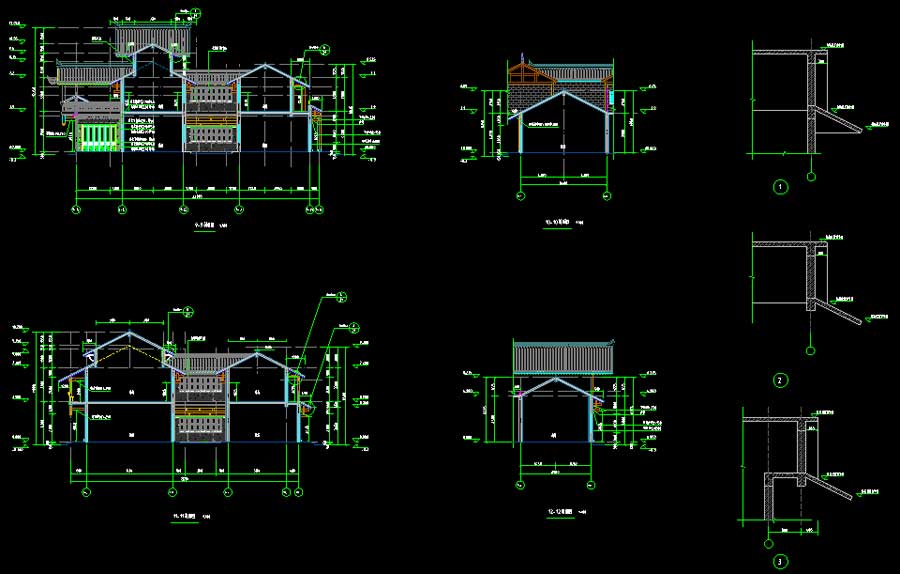

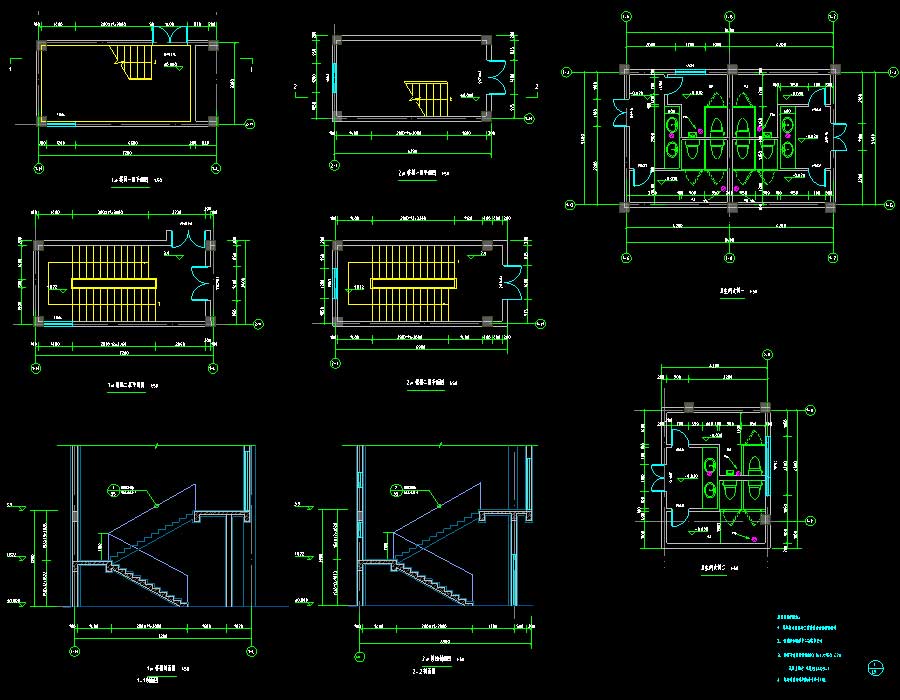

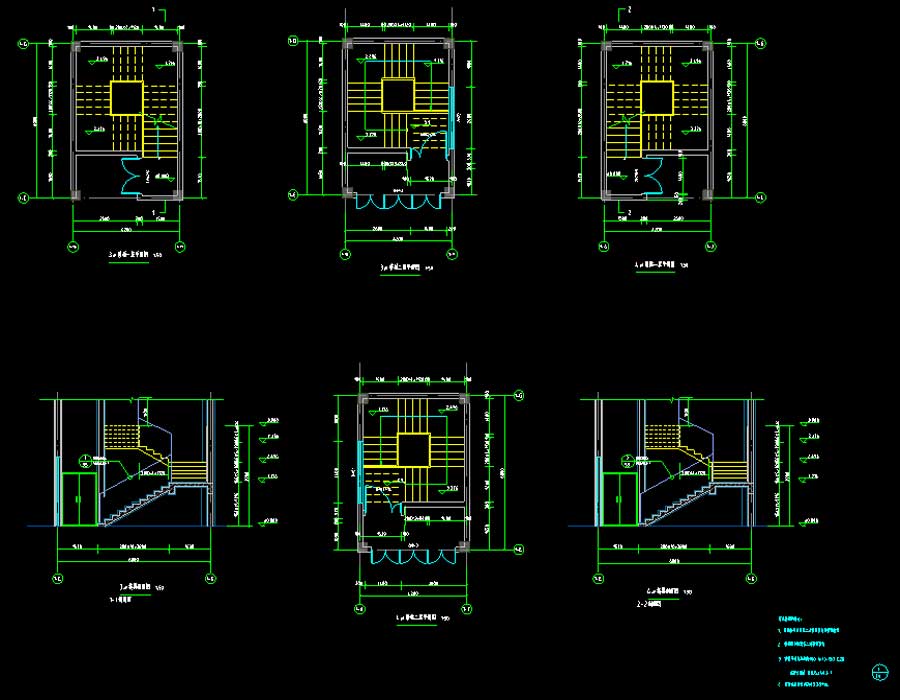

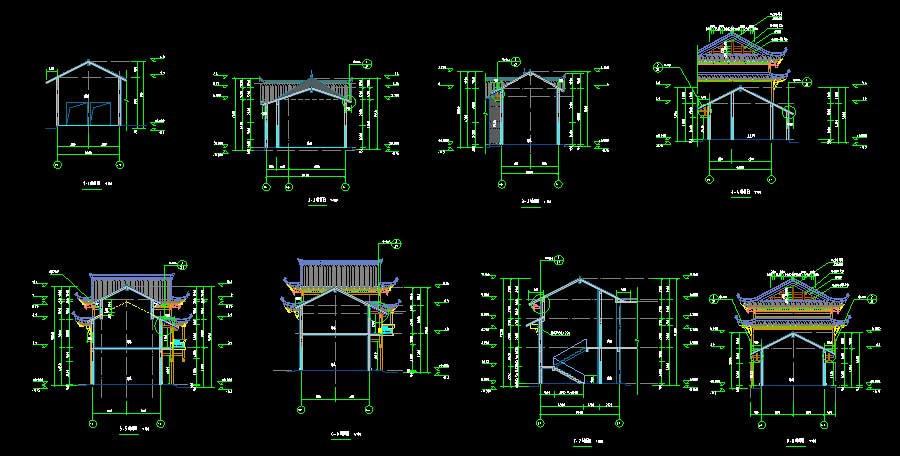

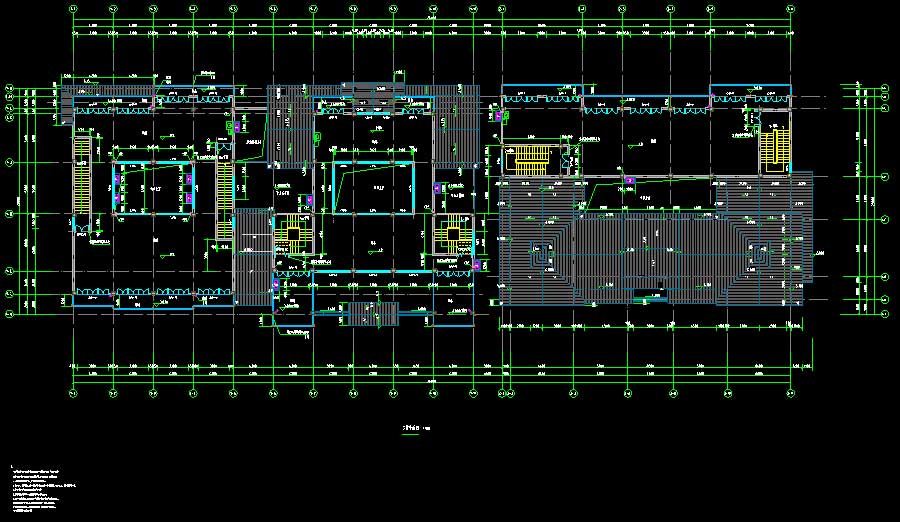

说明:该项目为某地多栋商业建筑全专业施工图(含计算书),包括1~9#楼及地库。1~9#楼抗震设防烈度为6度,主要结构形式为框架结构;地库抗震设防烈度为7度,主要结构形式为钢筋混凝土框架、框架剪力墙结构。1~9#楼建筑地上层数均为2层,建筑高度为8.2~19.535米,建筑面积为1966.86~4552.05平方米;地库为地下2层,建筑面积为55420.41平方米。图纸内容含:建筑说明,节能设计专篇,平面图,立面图,剖面图,楼梯大样图,卫生间大样图,节点大样图,门窗大样图;给排水说明,给排水平面图,消火栓系统原理图,潜水泵排水展开系统图,末端试水装置大样,风管下喷淋做法,喷淋系统原理图,给排水系统原理图;结构说明,梁平法配筋图,结构平面布置图,框架柱平面布置图,楼梯结构图,坡屋面构造详图,桩位平面布置图,结构模板图;电气说明,电气节能设计专篇,干线系统图,配电系统图,弱电系统图,配电平面图,防雷平面图,弱电平面图,照明平面图;暖通说明,凝结水排水原理图,空调冷媒管路系统图及图例,通风及空调通风平面图,冷媒及冷凝管平面图,排烟平面图等等。暖通只有3#楼图纸。专业包括建筑、结构、给排水、电气、采暖通风。
