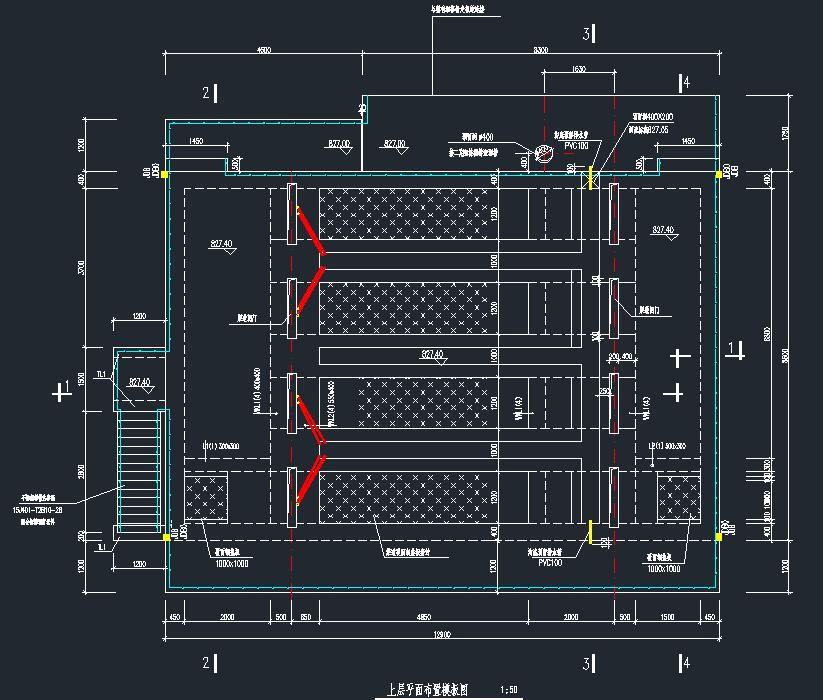

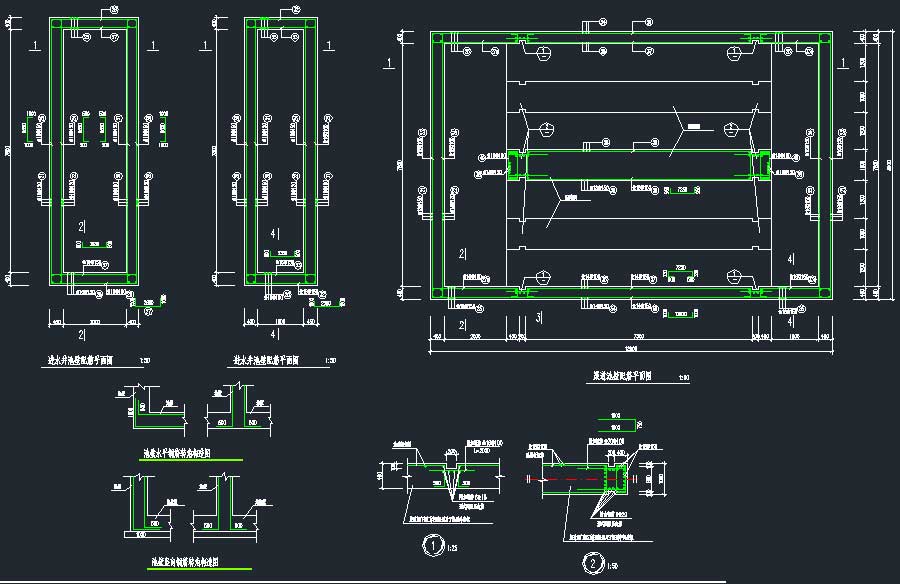

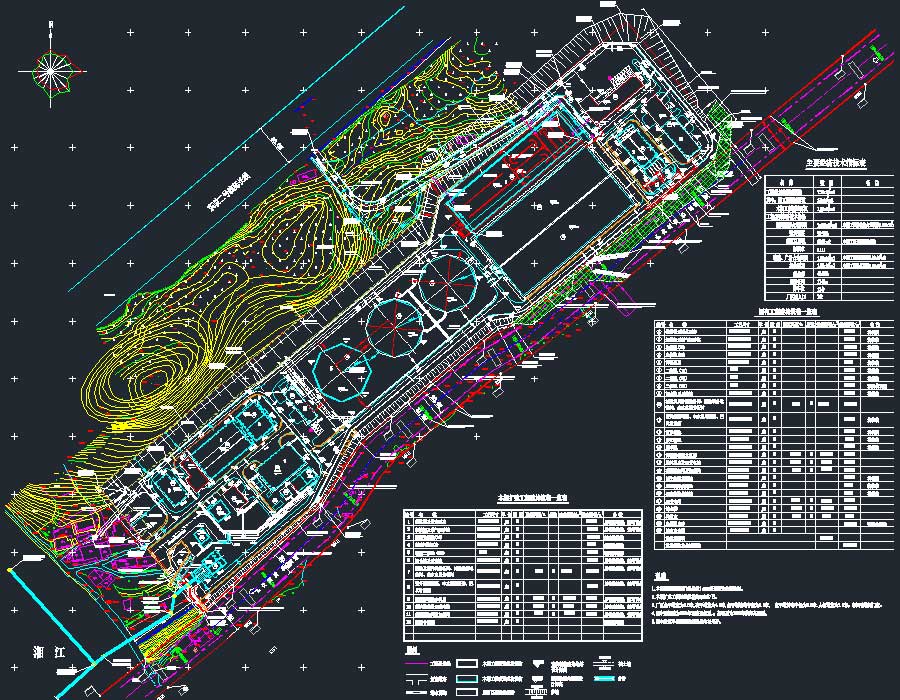

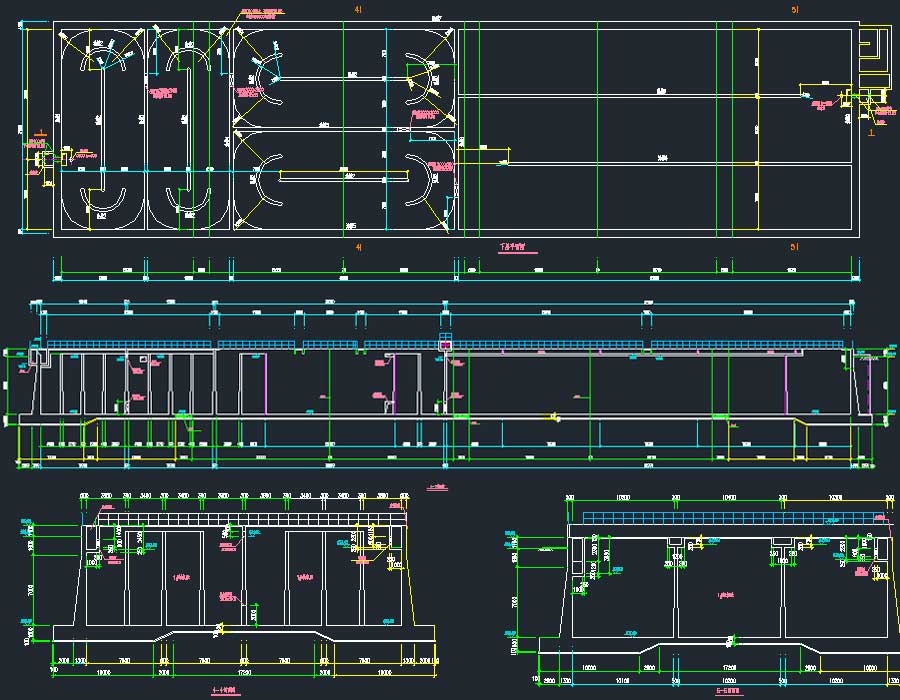

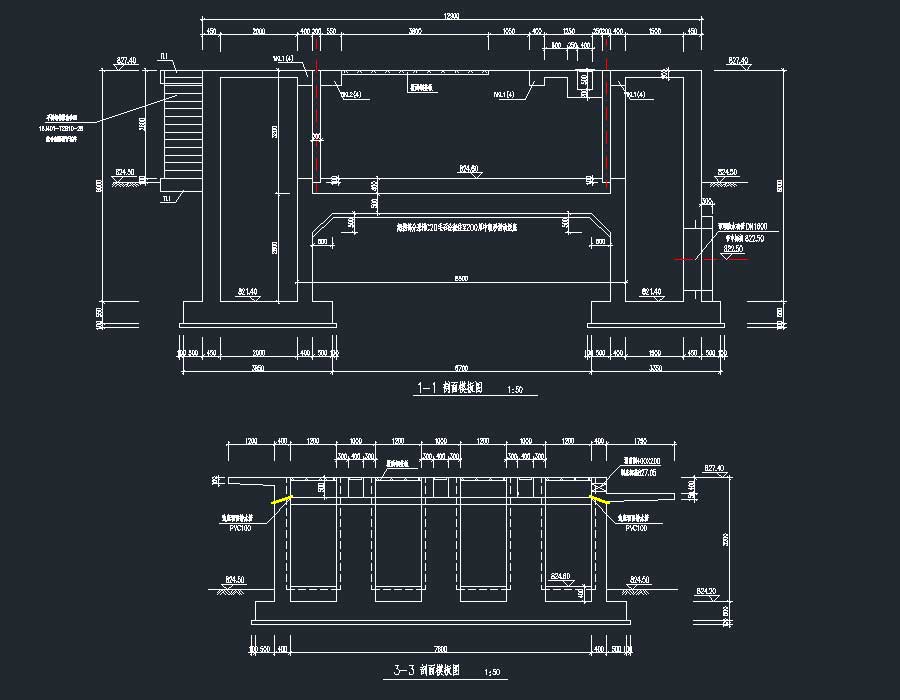

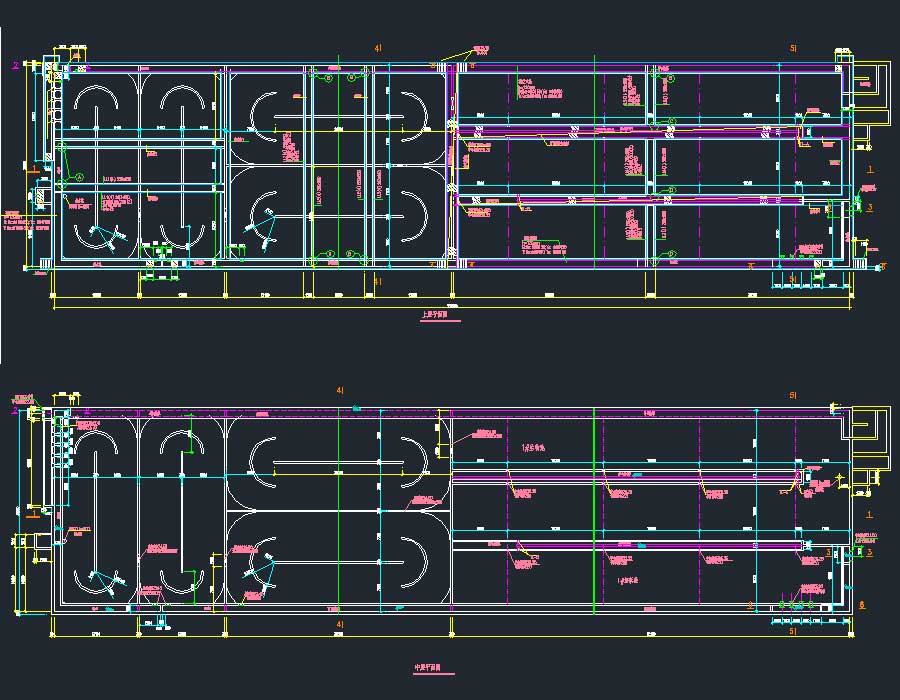

说明:某污水处理厂二期工程,水厂处理规模10万m3/d。包含5部分:中格栅、生物池及污泥泵房、二沉池、边坡支护、总图。二沉池的水池结构形式为现浇无粘结预应力钢筋砼圆形水池结构,近期共计2座,内径为50m,壁厚350mm。中格栅为现浇钢筋砼矩形水池结构。图纸内容含结构设计总说明、自控井室结构图、电缆沟结构图、下层平面图、中层平面图、上层平面图、剖面模板图及洞口附加钢筋图、底板配筋平面图、池壁配筋平面及剖面图、梁平法施工图及顶板配筋图、渠道_管廊配筋详图、梁端构造详图、放空井结构详图、污泥泵房模板图、污泥泵房配筋图、污泥泵房顶梁板配筋图、伸缩缝及洞口加固详图、闸门节点和罩棚结构详图、补水孔及出水槽详图、中心筒基础详图、无粘结预应力钢筋布置图、阀门井_进水井_排渣井结构详图、总平面布置图、边坡支护剖面图、边坡框架梁配筋图、挡墙详图、临时边坡支护节点图等
结构类型:钢混基础类型:抗震烈度:6度抗震风压:0.30kN/㎡雪压:0.15kN/㎡建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:贵州省设计时间:2019
