多栋高层办公住宅综合体PDF版施工图3719880325文件大小:446.09M推荐人:T春泥图纸张数:395张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:65387㎡地上层数:14,9,9,10层建筑高度:43.25,41.65,41.61,47.95m地下层数:高度类别:高层图纸深度:施工项目地址:广东省设计时间:2016建筑风格:现代效果图:有

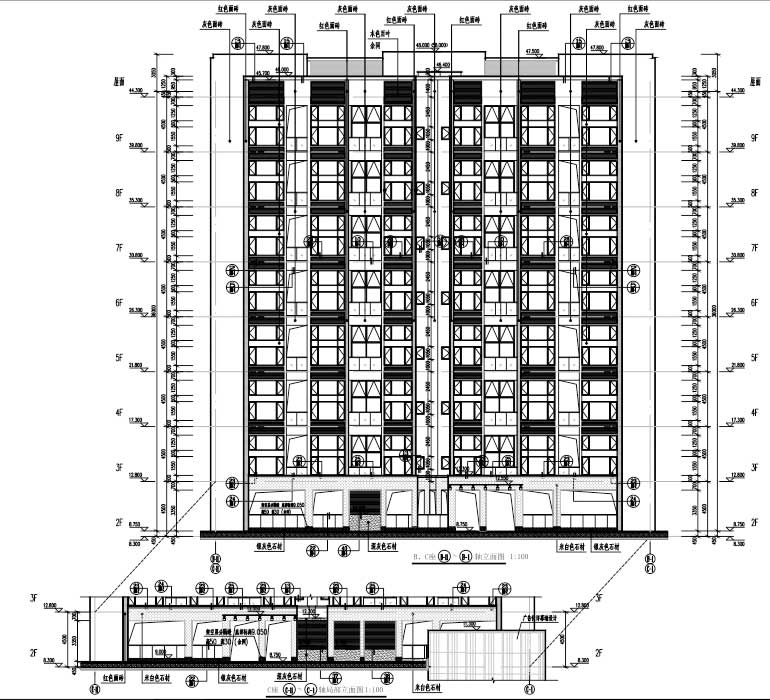

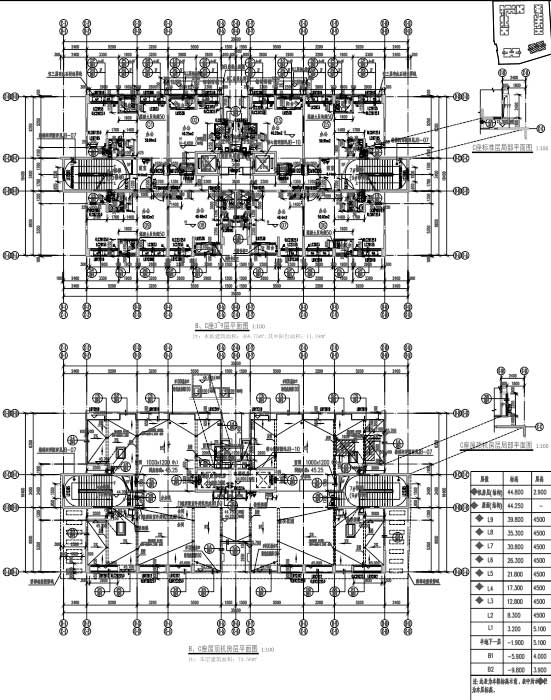

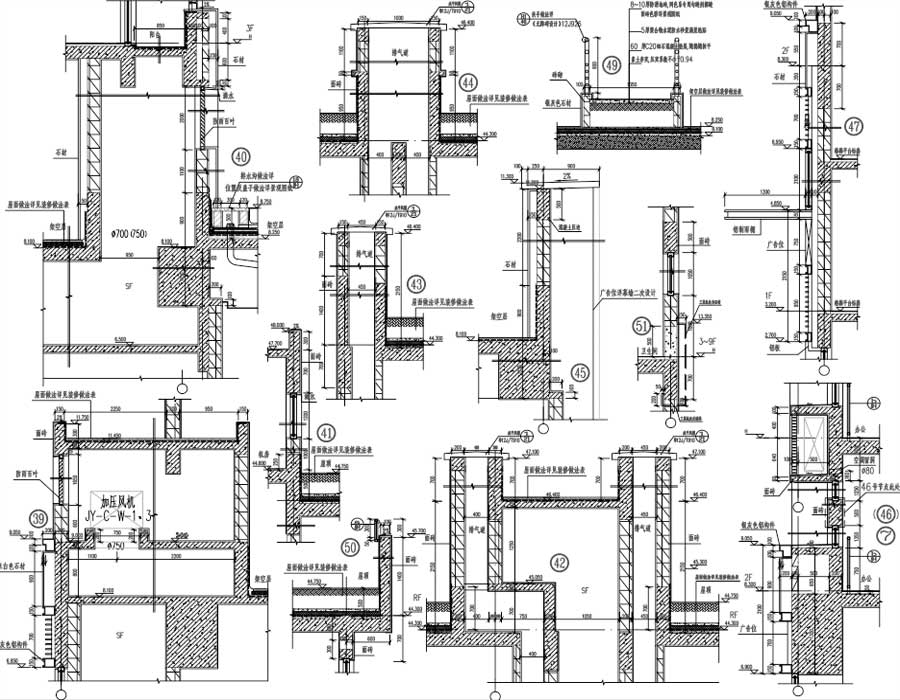

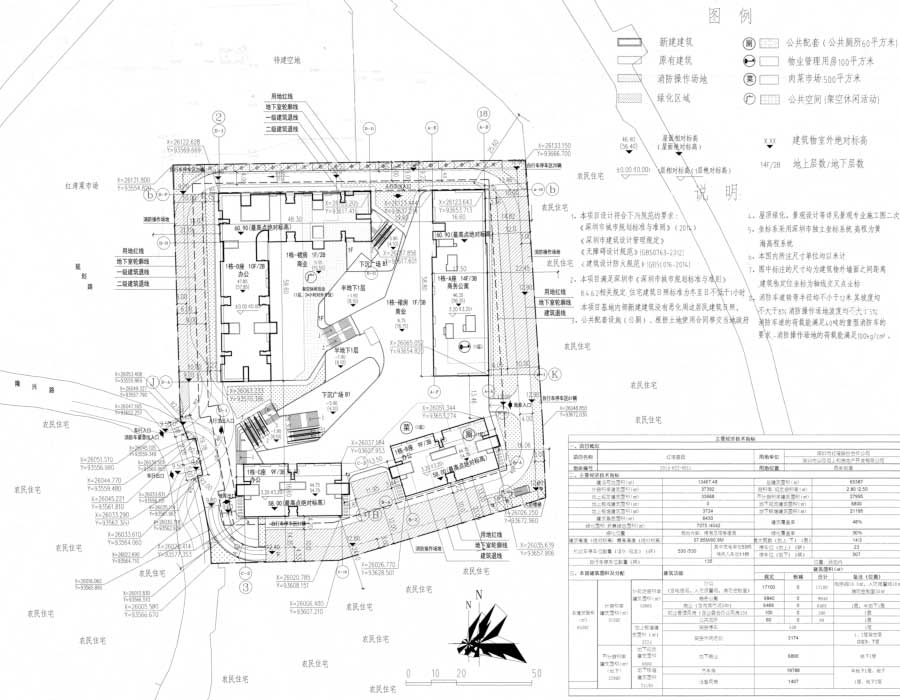

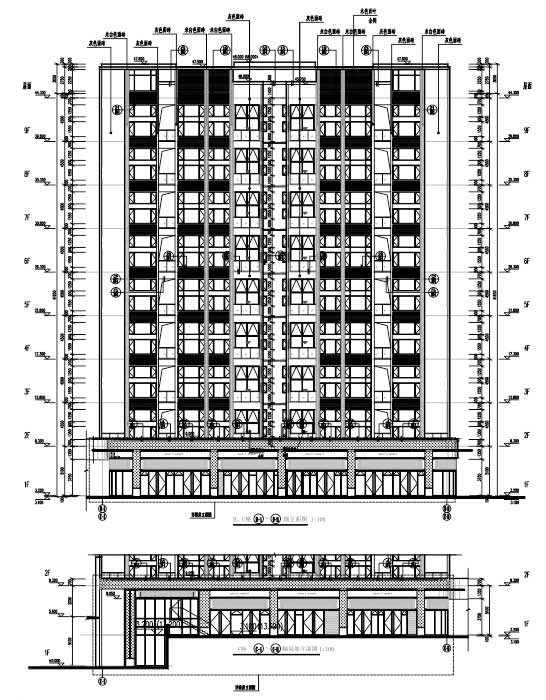

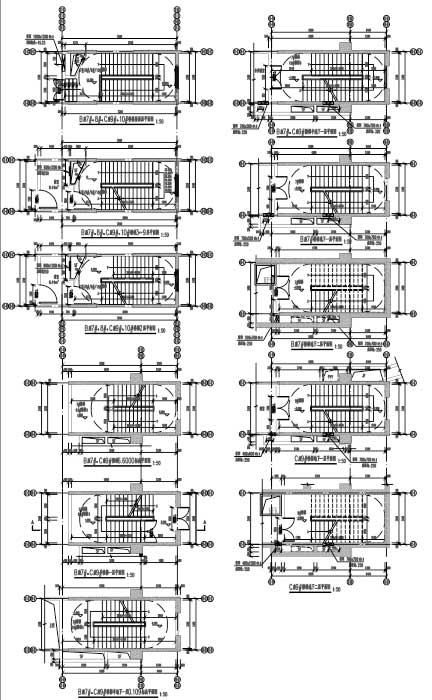

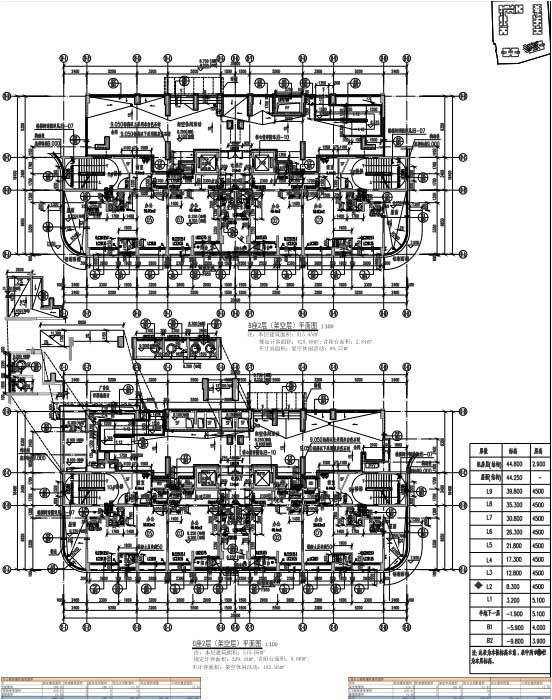

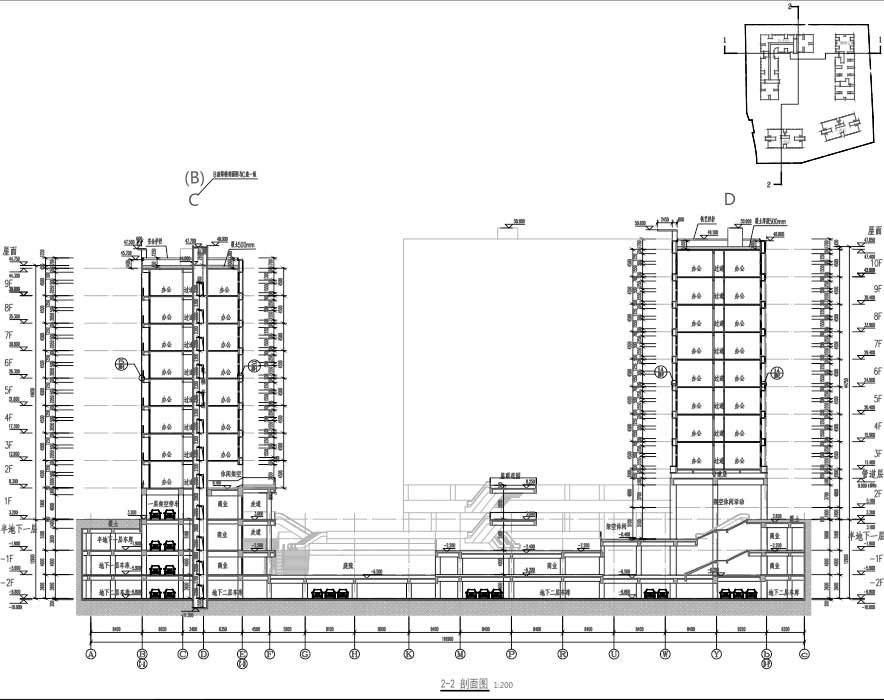

说明:该项目为某地块儿A、B、C、D四座办公住宅综合体PDF版施工图(含高强度钢使用量统计计算表、日照分析图、照度计算书、修改通知单),该套图纸为PDF版。抗震设防烈度为7度,主要结构形式为钢筋混凝土框架结构。其中,A座建筑高度为43.25米,地上层数14层;D座建筑高度为47.95米,地上层数10层;B、C座地上层数均为9层,建筑高度均为41.65米。项目总建筑面积为65387平方米,建设用地面积为13467.48平方米。图纸内容含:建筑说明,节能设计说明,平面图,立面图,剖面图,楼梯大样图,电梯详图,节点大样,核心筒详图,门窗大样及门窗表;给排水说明,室外给排水总平面图,主要设备及材料表,给排水及消防平面图,自动喷淋平面图,水泵房放大图,雨水回用处理机房放大图,室内给水系统原理图,雨水回用给水系统展开图,室内消火栓系统原理图,室内自喷系统原理图,排水系统展开图,集水坑管道系统图 ,公厕大样图,七氟丙烷气体灭火系统设计图,雨水回用处理机房放大图;结构说明,平面布置及板配筋平面图,抗拔锚杆说明,柱平面布置图,侧壁大样,柱大样图,梁配筋图,人防平面图,人防墙大样图,墙柱平面图,墙柱大样,节点详图;电气说明,变电所低压配电柜系统图,配电干线系统图,配电平面图,配电箱系统图,进风兼补风机控制原理图,照明配电箱控制原理图,照明平面图,顶层防雷平面图;暖通说明,排油烟通风平面图,排油烟井安装大样图,防排烟系统图;景观设计说明,场地铺装图,苗木表,种植平面图等等。专业包括建筑、结构、给排水、电气、采暖通风、景观。
