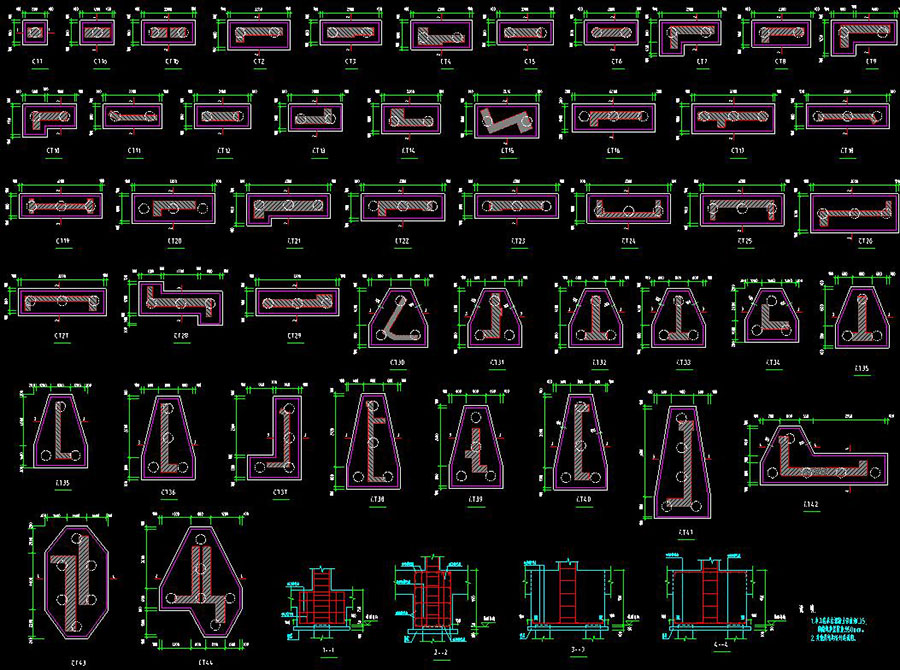

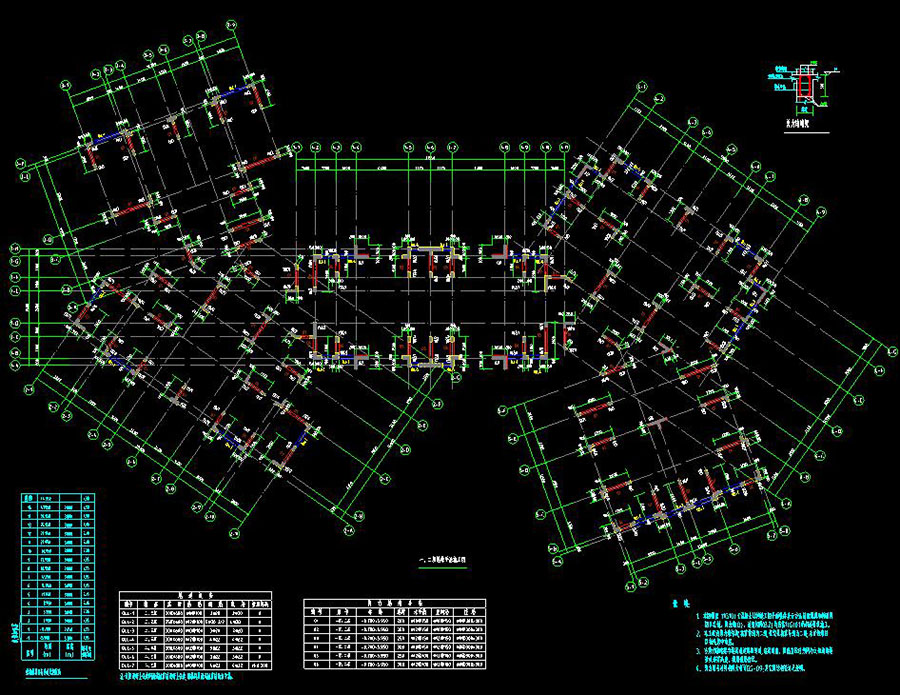

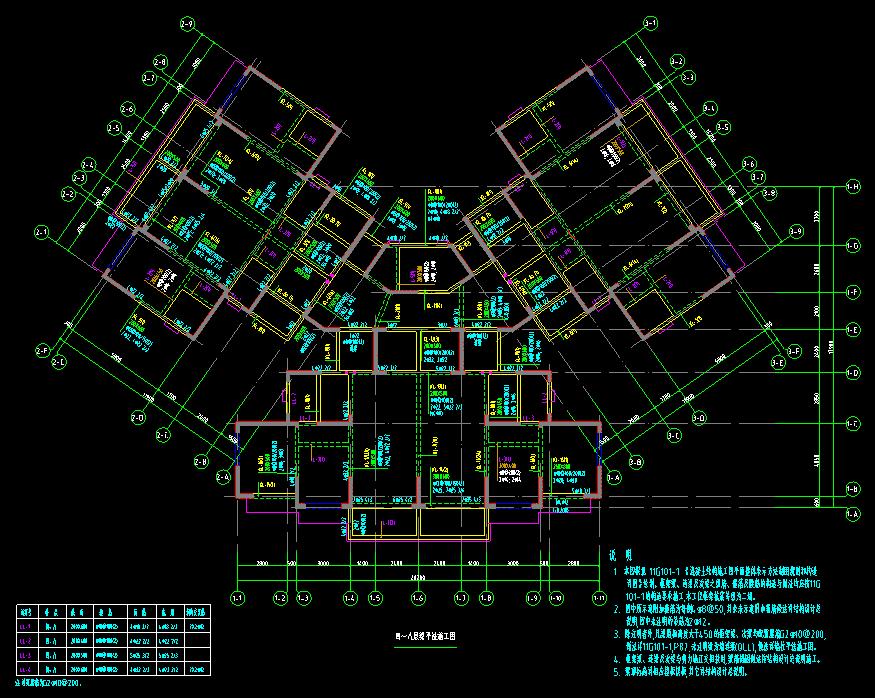

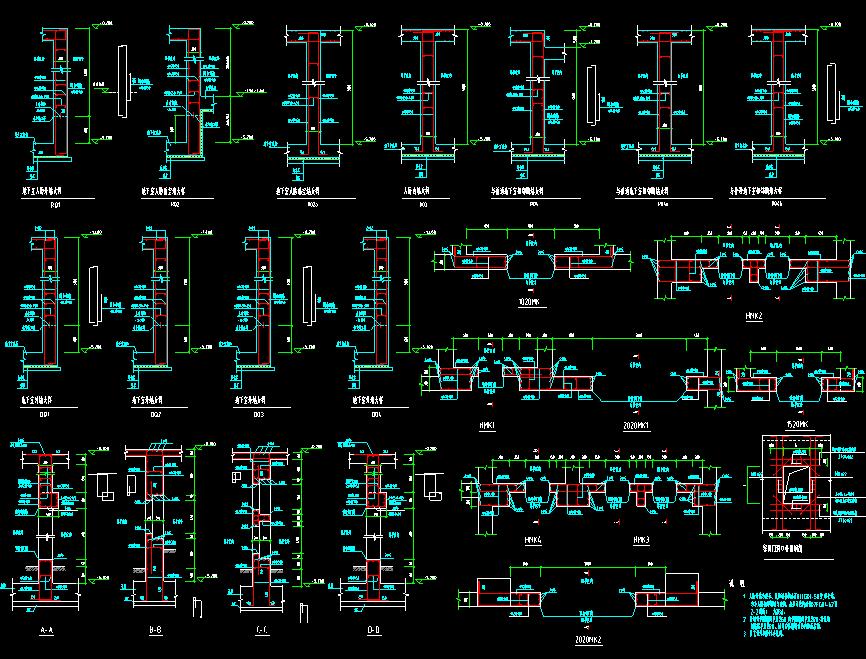

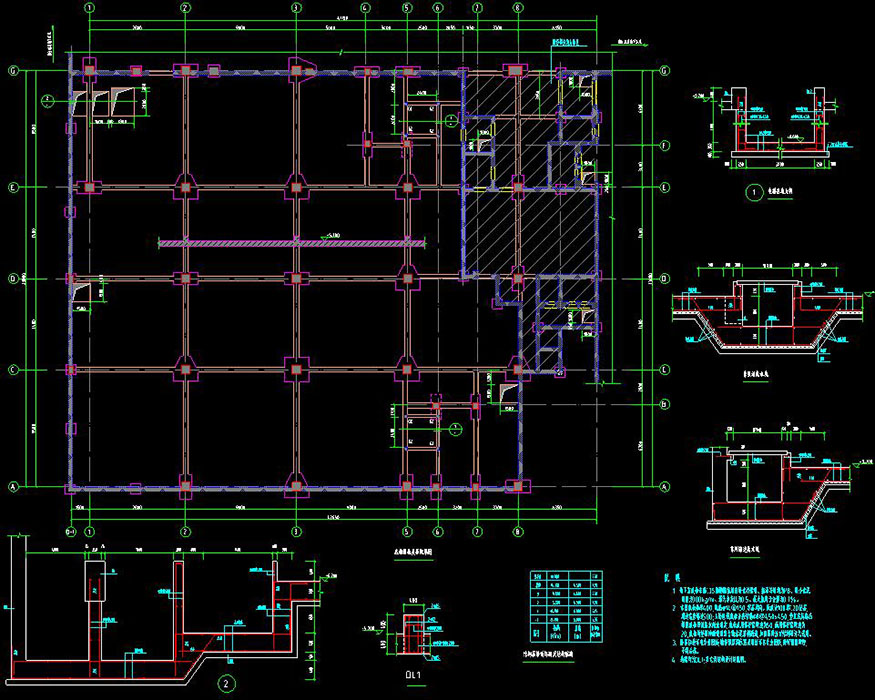

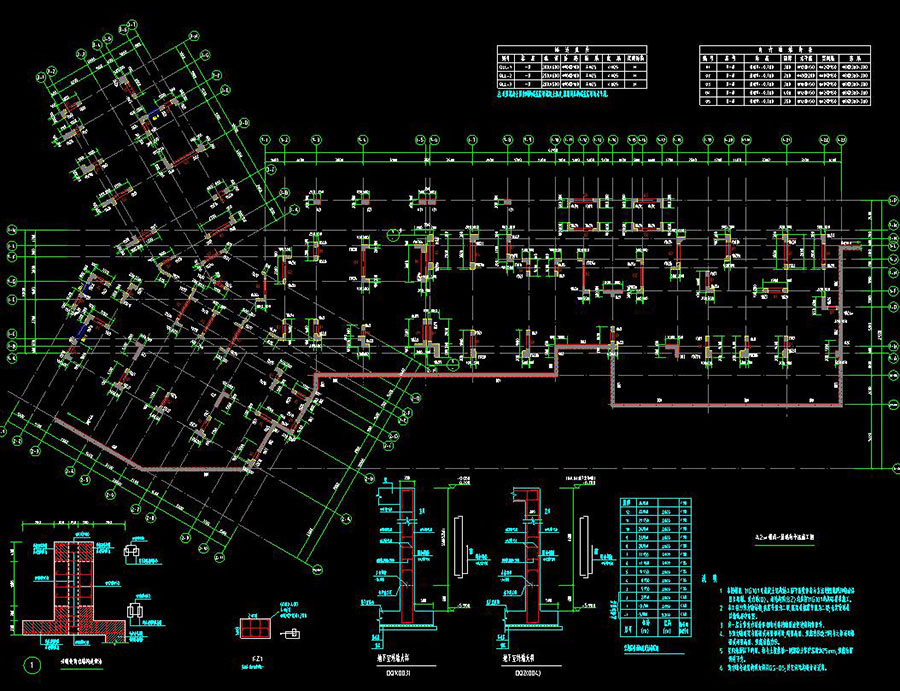

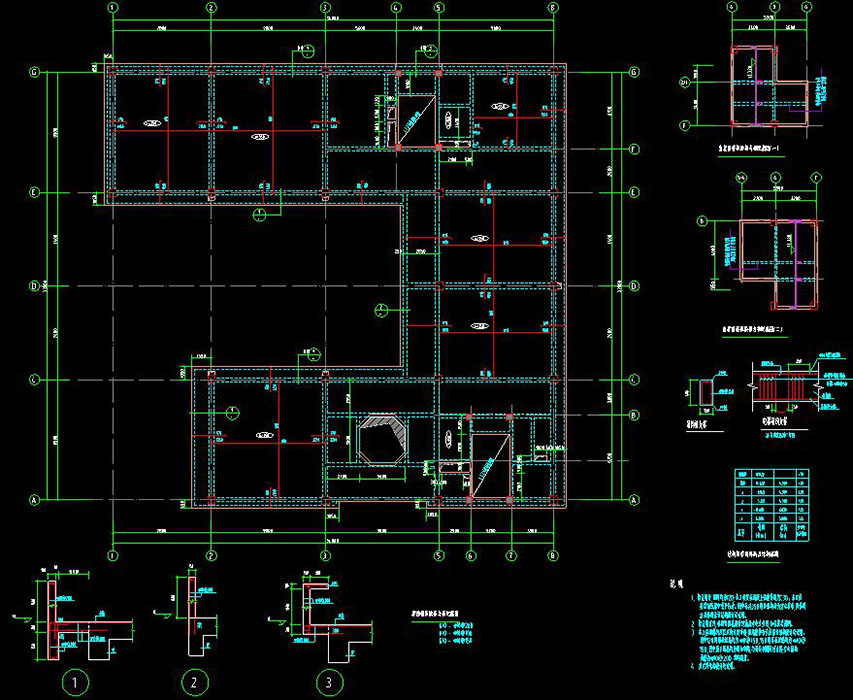

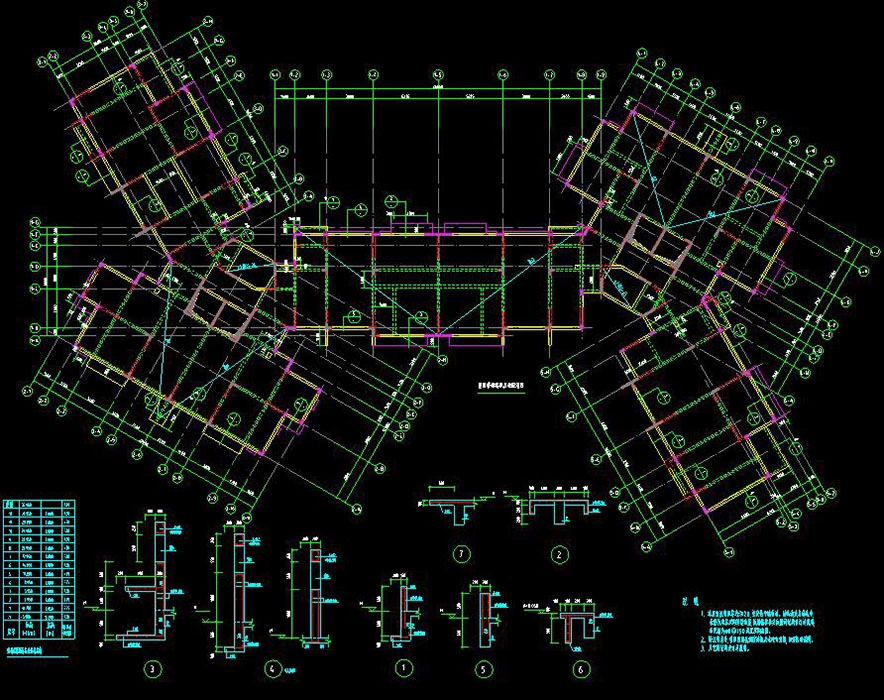

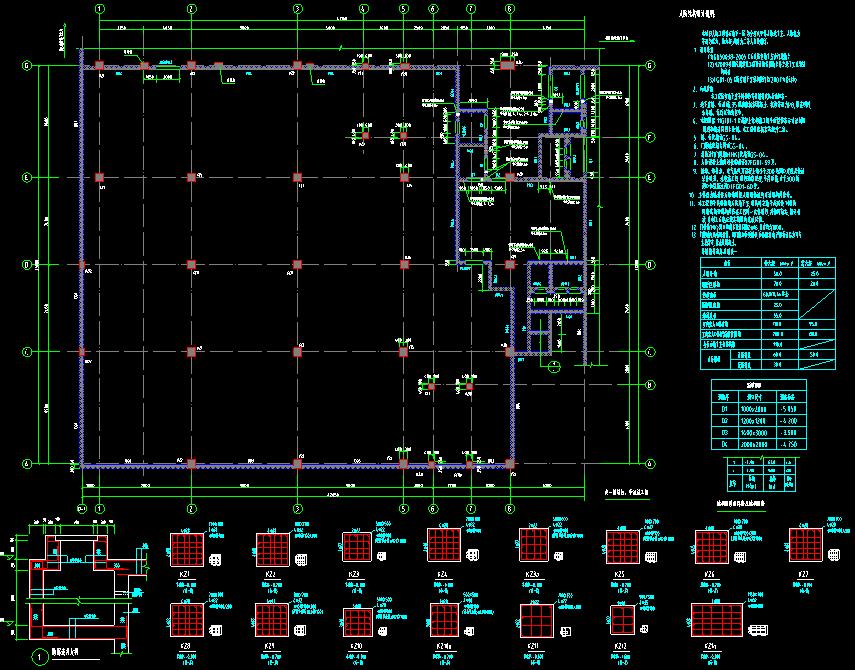

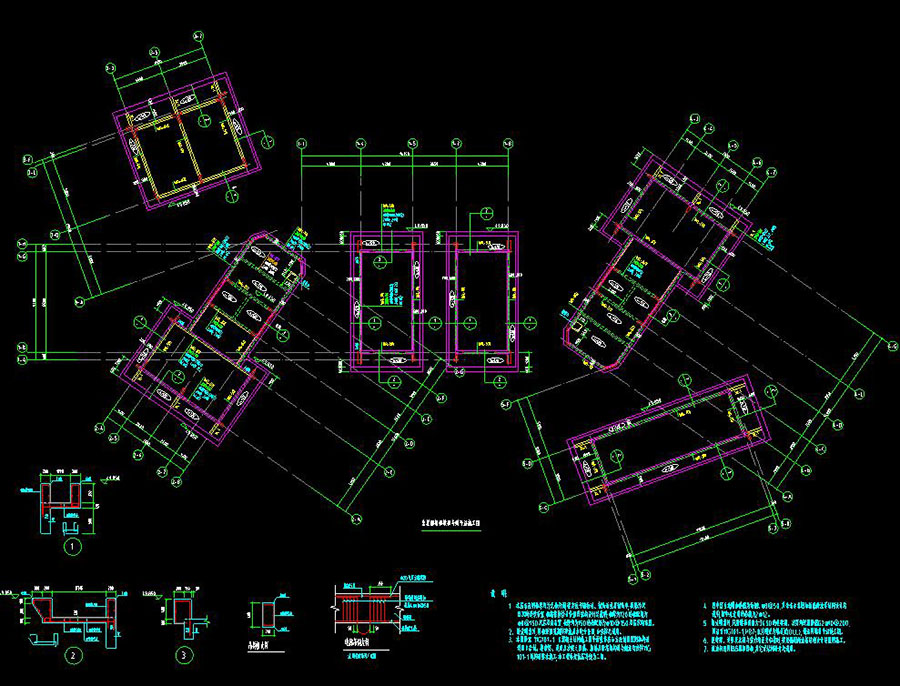

说明:本工程包含A、B两地块,总建筑面积51804.79㎡,A地块由6栋12层住宅楼(A1-A6#楼)、1栋1层商业及A地块地下室组成,B地块由3栋15层住宅楼、1栋3层商业综合楼及B地块地下室组成,人防工程设在B地块地下室,总建筑面积127837.39㎡。本次施工图主要包含A1-A6#楼,B1-B3#楼以及商业综合楼项目,其中A1-A6#楼地下1层,地上12层,建筑高度为35.95m,B1-B3#楼地下1层,地上15层,建筑高度为44.95m,结构形式为剪力墙结构,基础形式采用预制管桩+承台基础;商业综合楼地上3层,结构形式为框架结构,基础形式采用预制管桩+承台基础;图纸包含:目录,结构设计总说明,桩基平面布置图,承台、地梁平面布置图,承台大样图,底板平面布置图,墙柱平法施工图,边缘构件表,梁平法施工图,楼板模板及板配筋图,屋面女儿墙平面布置图,出屋面楼板模板与梁平法施工图,人防墙、口部大样,楼梯结构图等
