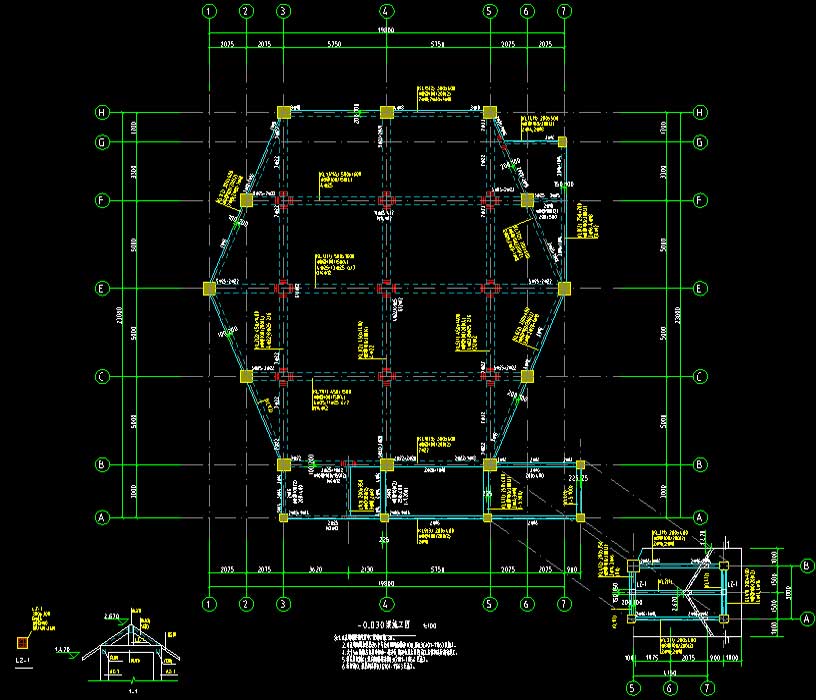

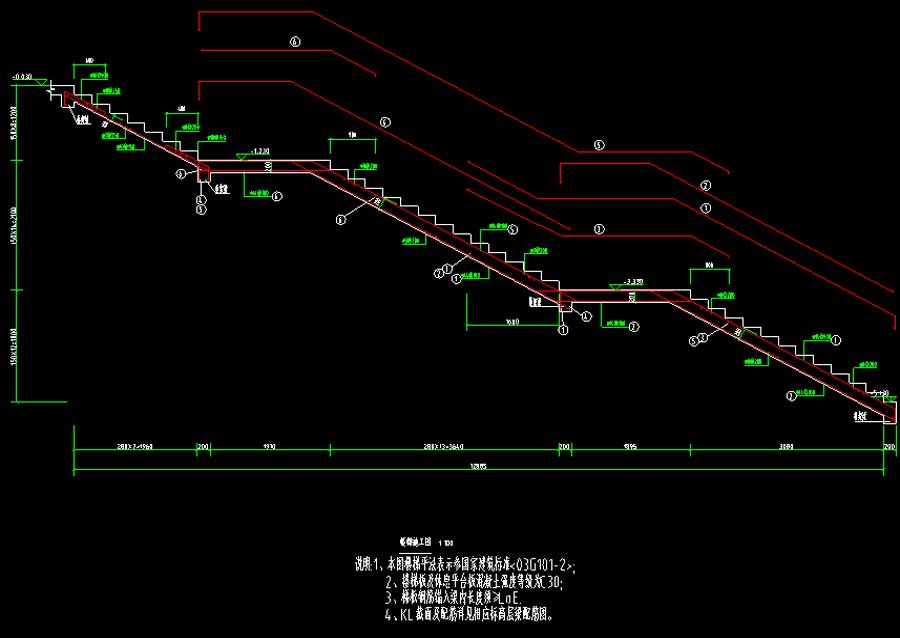

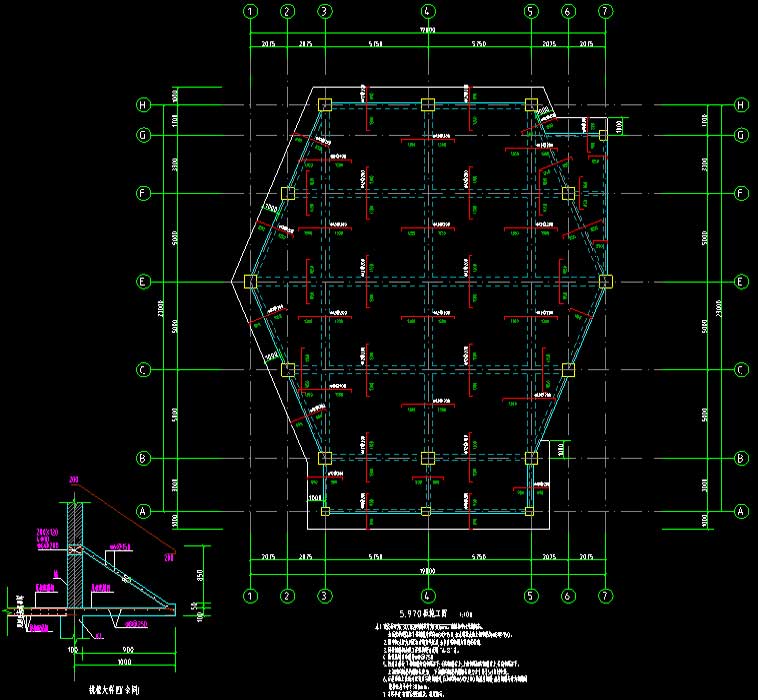

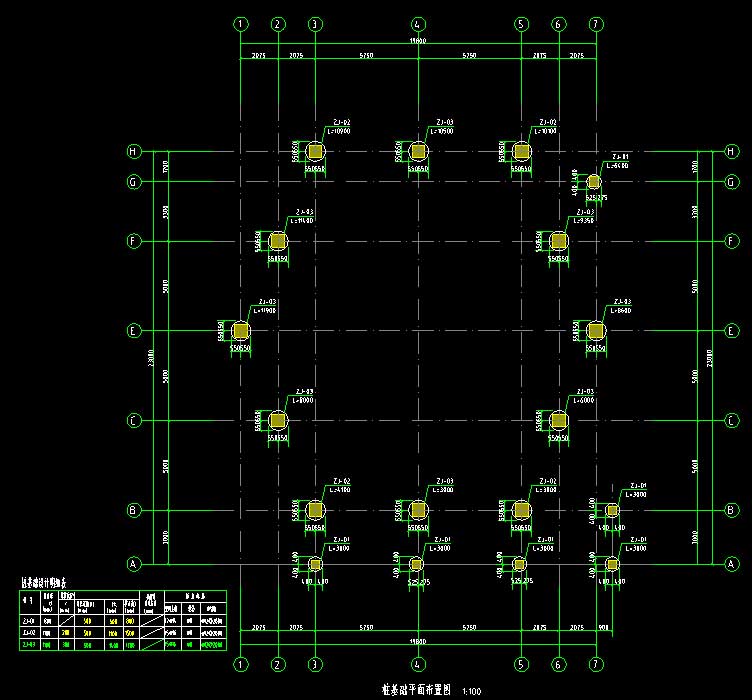

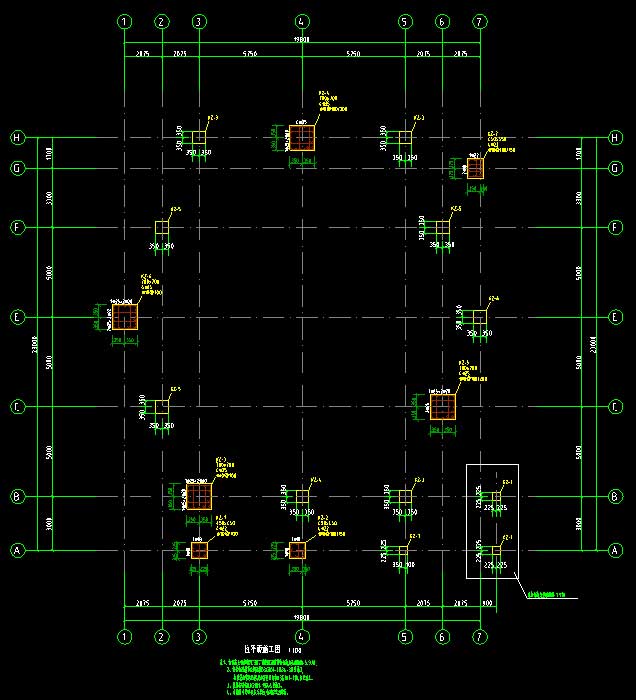

说明:该项目为某阶梯教室结构施工图,主要结构形式为钢筋混凝土,结构体系为框架结构。建筑高度为13.05米,地上层数2层。本工程位于小于6度抗震设防区,但建设方要求按6度抗震设防区进行设计,设计基本地震加速度值为 0.05g,设计地震分组为第一组,设计特征周期值为0.35s。图纸内容含:结构说明,桩基础平面布置图,柱平面施工图,梁施工图,板施工图,孔桩大样图,楼梯施工图。
结构类型:框架基础类型:桩基抗震烈度:风压:0.3kN/㎡雪压:0.3kN/㎡建筑面积:建筑高度:13.05m地上层数:2层地下层数:高度类别:低层图纸深度:施工项目地址:设计时间:2011
