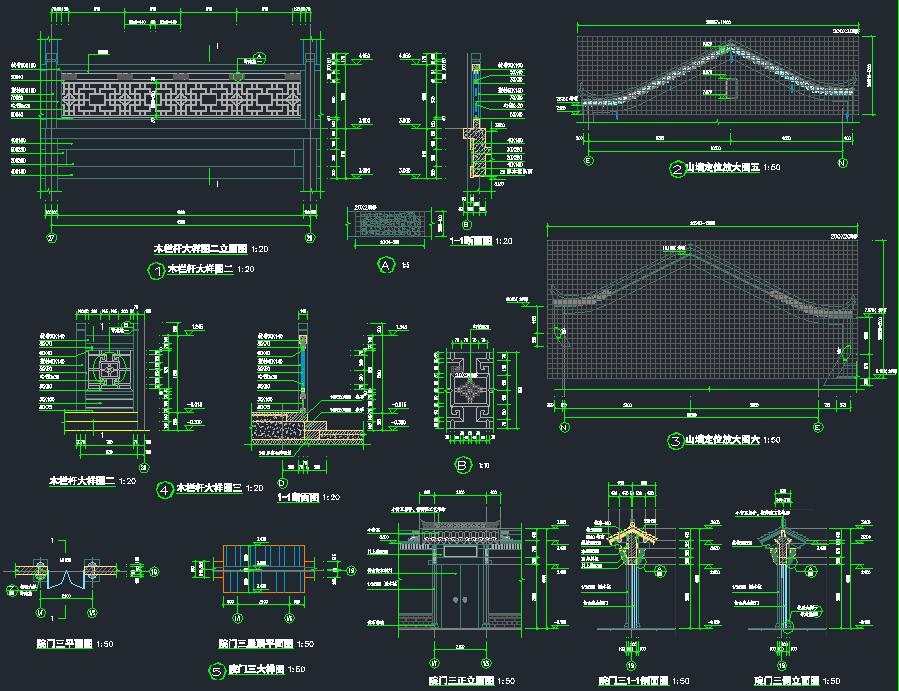

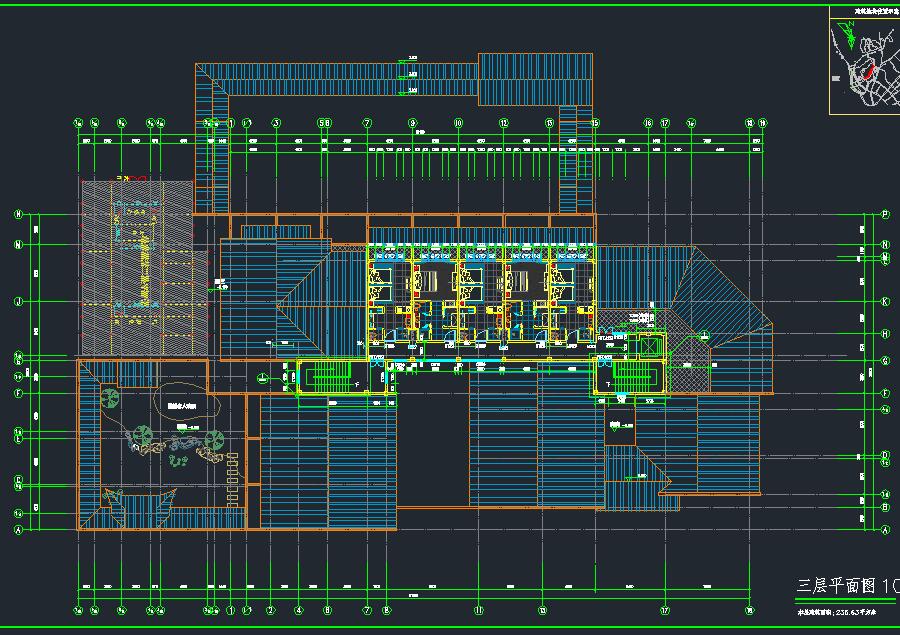

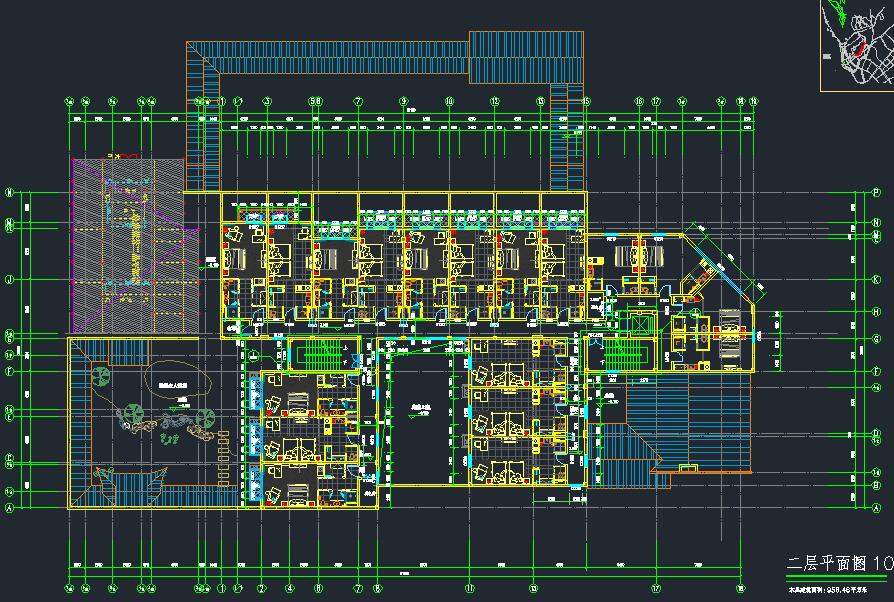

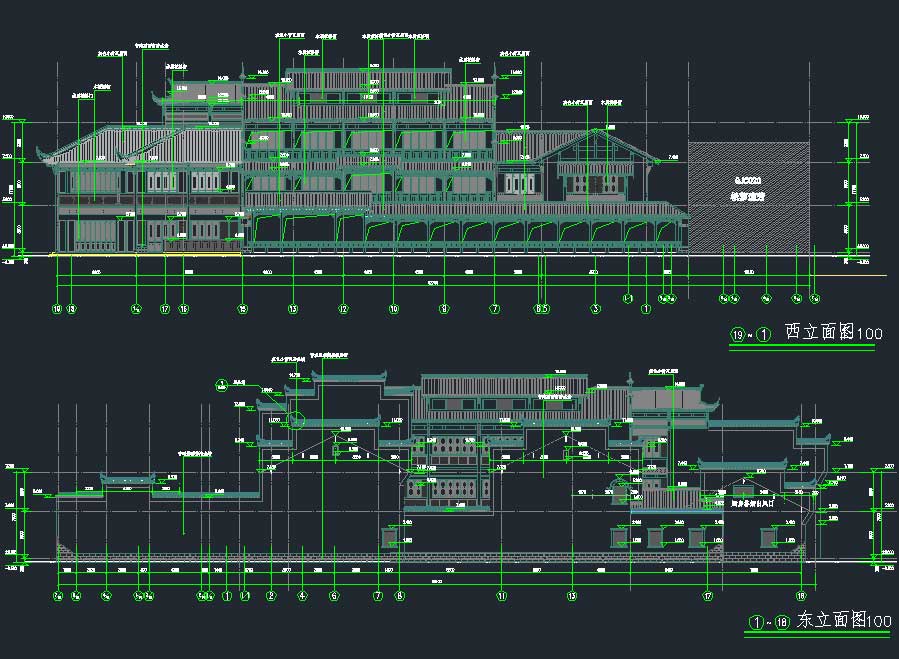

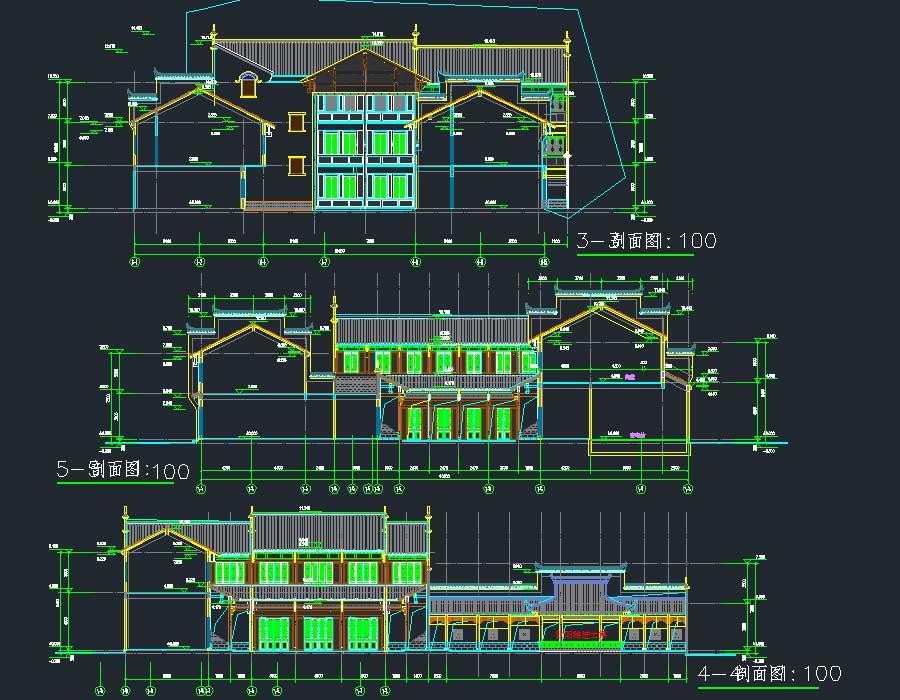

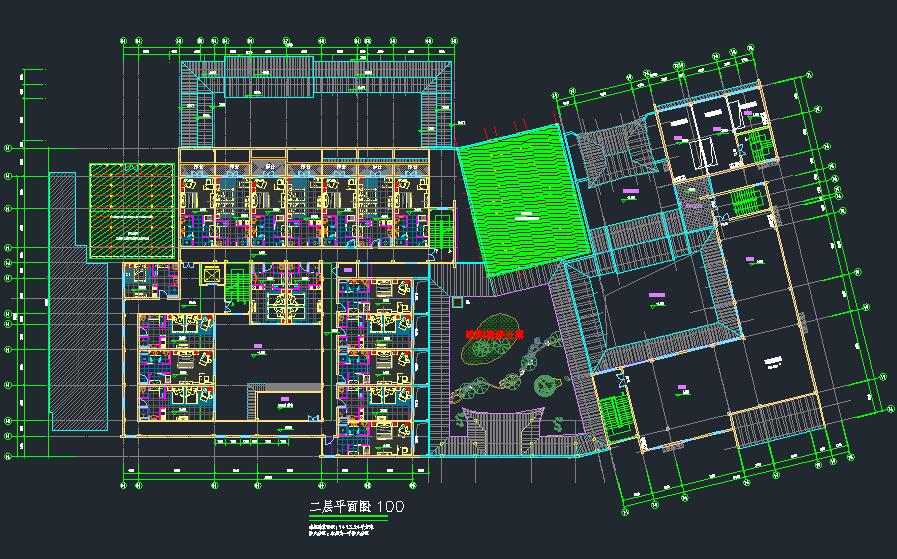

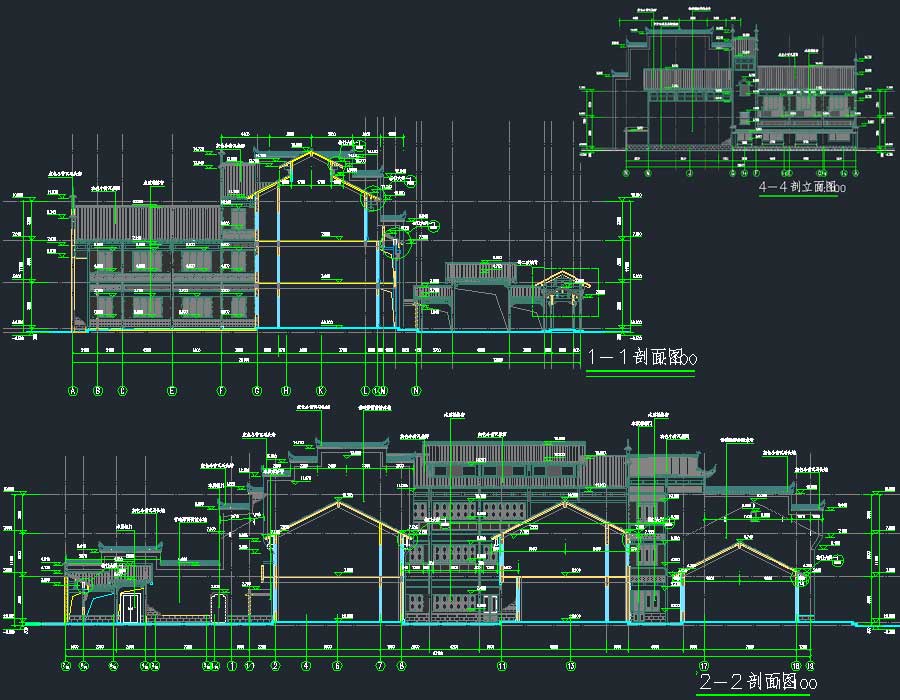

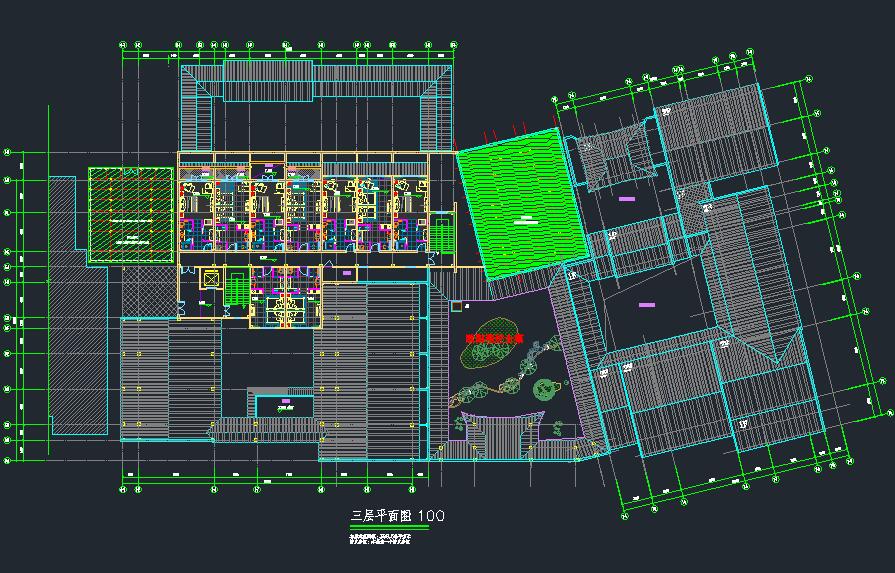

说明：多栋仿古旅游商业街建筑、结构、给排水、电气、暖通施工图，其中，A09-01#旅馆，建筑面积：2661.21平方米，高度：10.7米，地上2层。A09-02#商业、旅馆，建筑面积：1314.95平方米，高度：9.5米，地上2层。A09-03#商业，建筑面积：1973.07平方米，高度：11.15米，地上2层。A09-04#、05#均为办公，建筑面积：1899.18/952.1平方米，高度均：7.2米，地上2层。A09-06、07#办公，建筑面积：1900.76平方米，高度：7.2米，地上4层。A09-10#商业，建筑面积：4686.28平方米，高度：8.65米，地上2层。A09-08#、11#、12#、14#单层商业，建筑面积：677.44/4102.78/1089.88/1183.89平方米，高度均10.05米，地上1层。A09-13#商业，建筑面积：2354.11平方米，高度：14.285米，地上3层。A09-15#A段商业，建筑面积：2377.09平方米，高度：10.05米，地上1层。A09-15#B、C、D段商业，建筑面积：1383/1452.35/5493.39平方米，高度：10.8米，地上2层。A10-01#博物馆，建筑面积：7866.02平方米，高度：20.925米，地上1层。A10-03#旅馆，建筑面积：3033.16平米，高度：13.4米，地上3层，结构形式均为框架结构。图纸内容含建筑说明、绿色建筑及节能说明、装修表、门窗表及大样、各层平面图、立剖面图、楼梯大，节点，卫生间大样、角梁，檐口，斗拱，院门，山墙大样和结构说明、预应力管桩说明、桩基础平面布置图、地梁平法施工图、预制板施工图、柱，梁，板平法施工图、结构大样图、楼梯配筋大样和给排水说明、消防给水说明、气体灭火说明、各层给排水及消火栓及喷淋平面图、给排水，消火栓及喷淋系统图、热水系统原理图、卫生间大样图和电气说明、配电系统图、竖向干线系统图、动力，照明及应急照明平面图、基础接地及屋顶防雷平面图、火灾自动报警及消防联动系统说明以及平面图和系统图、消防联动控制逻辑关系表、电气火灾监控系统图、消防电源监控系统图、弱电系统图、防火门监控系统说明及示意图和通风及防排烟说明、变频多联机空调系统说明、多联机冷媒管系统图、通风空调风管和空调冷媒管以及通风和防排烟平面图、防火阀安装大样图、风机，风管安装大样图等。
