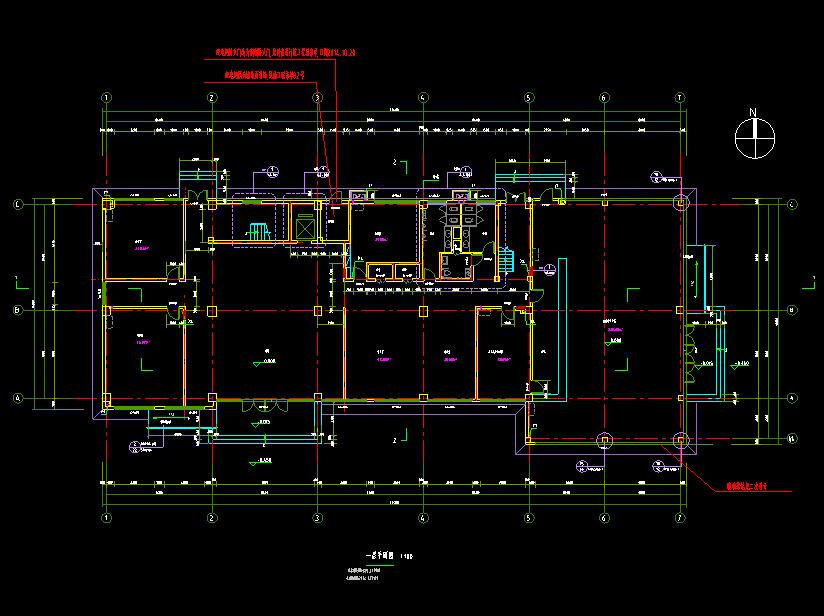

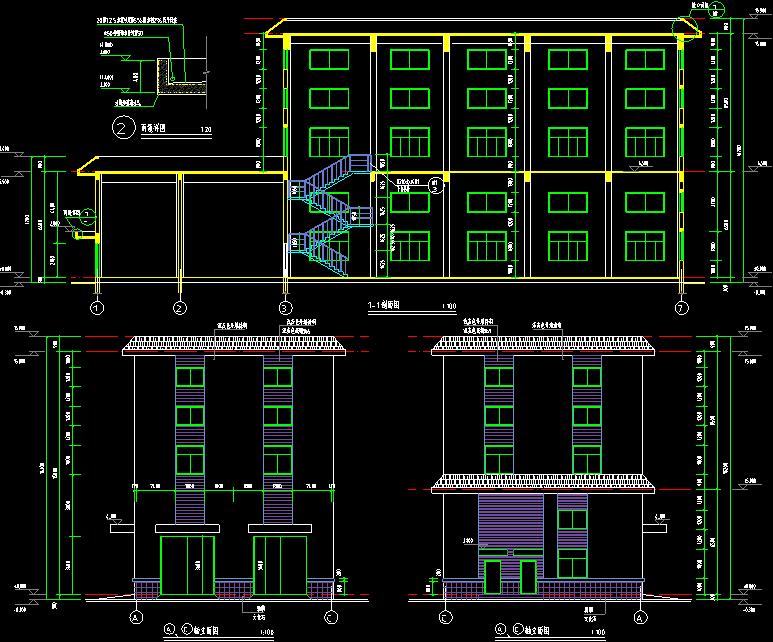

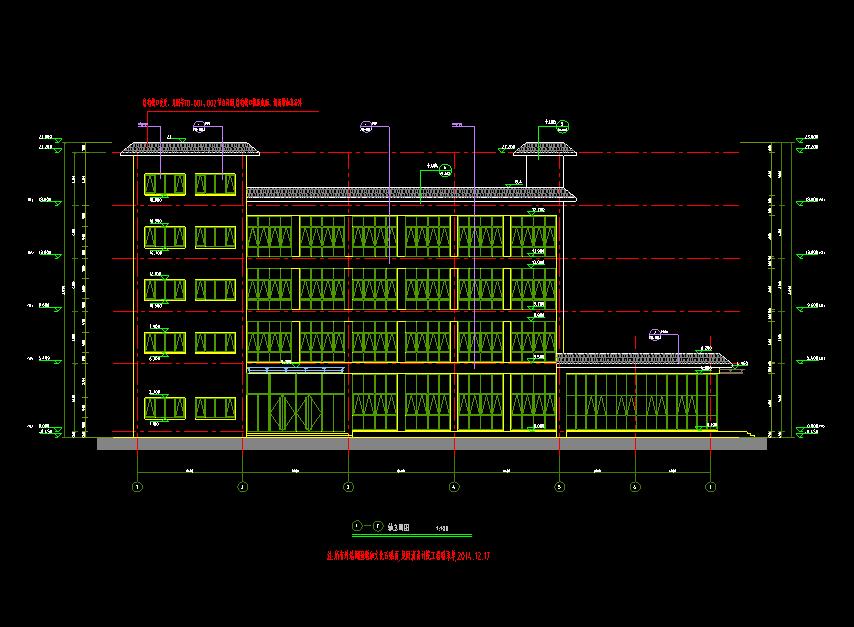

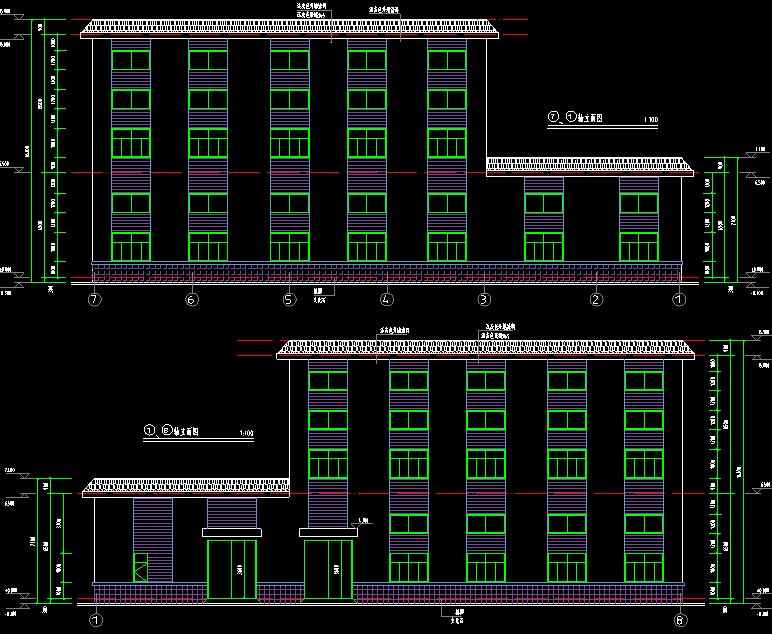

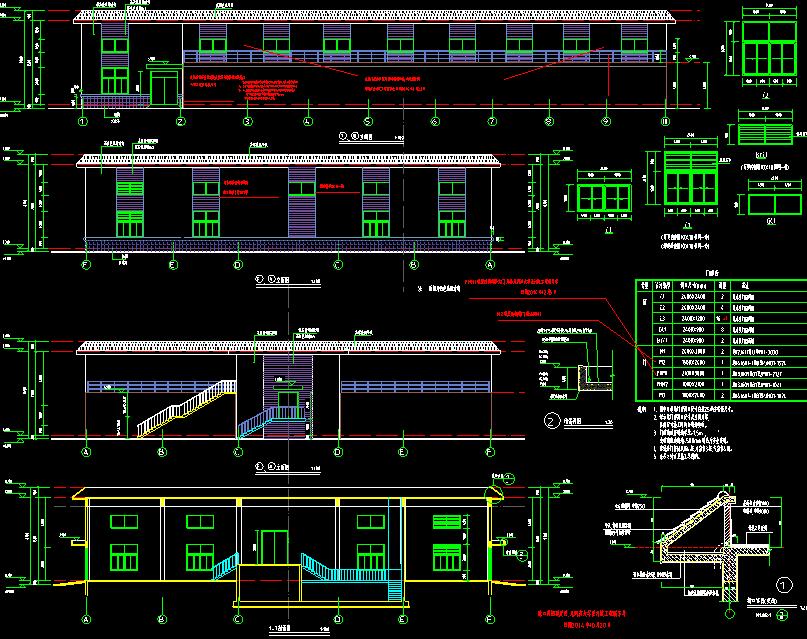

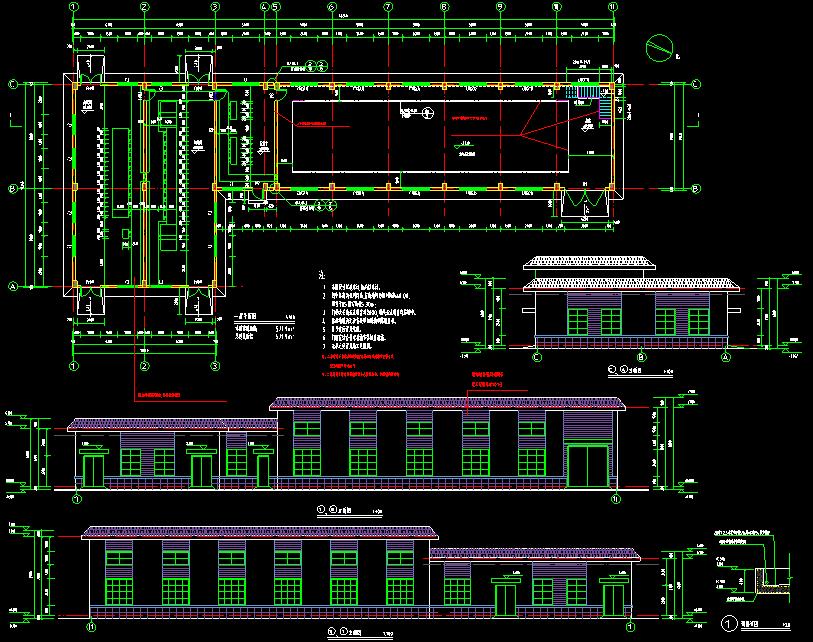

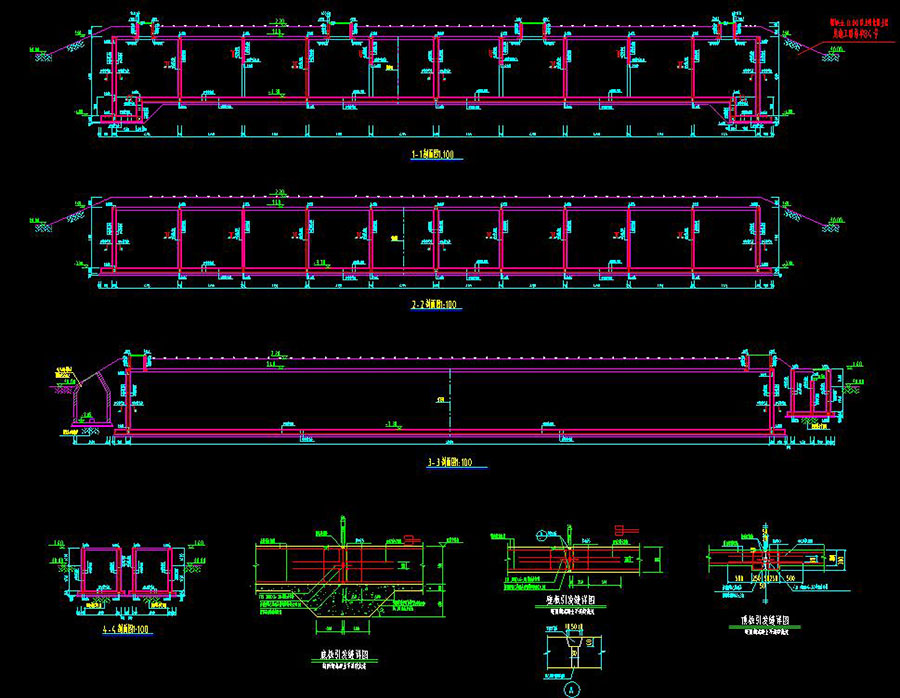

说明：自来水厂二期工程，其中建筑物包括V型滤池、二级泵房及配电间、清水池、脱水机房、综合楼，抗震设防烈度7度，设计使用年限50年，屋面防水等级二级，其中V型滤池地上1层，建筑高度为8.7m，建筑面积为726.9㎡，泵房及配电间地上1层，建筑高度为8.2m，建筑面积为571.9㎡，脱水机房地上1层，建筑高度为16.2m，建筑面积为443.6㎡，综合楼地上4层，建筑高度为23.25m，建筑面积为2734.33㎡，主要结构形式为框架结构，图纸包含：建筑施工总说明，总平面图布置图，平面图，立面图，剖面图，雨篷详图，排水沟，管沟平面图，楼梯大样图，电梯间详图，卫生间大样图，门窗表，门窗详图，节点详图；结构设计总说明，桩位图，平面图布置，平面配筋图、剖面图，柱平法施工图，梁平法施工图，板平法施工图，楼梯结构设计图等；强电设计说明、图例，主配电系统图、竖向干线系统图，配电箱系统图，配电间平面布置图、剖面图，配电间接地平面图、强电井平面布置图，照明、插座平面图，基础接地防雷平面图，总平面动力布置图，总平面照明布置图，干式泵直接起动控制接线图，干式泵变频控制接线图，干式泵软起动控制接线图，潜水泵直接起动控制接线图，排水泵液位控制接线图，电动闸门等控制接线图，机旁箱布置图，轴流风机控制接线图，弱电施工图等；工艺设计总说明，总平面管线图，节点详图，工艺平剖面图；综合楼给排水设计总说明，给排水平面图，给排水系统图，卫生间详图（给排水仅包含综合楼）
