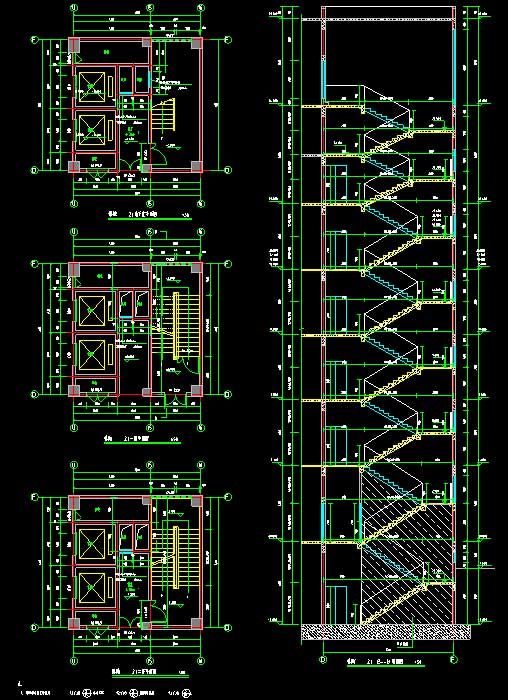

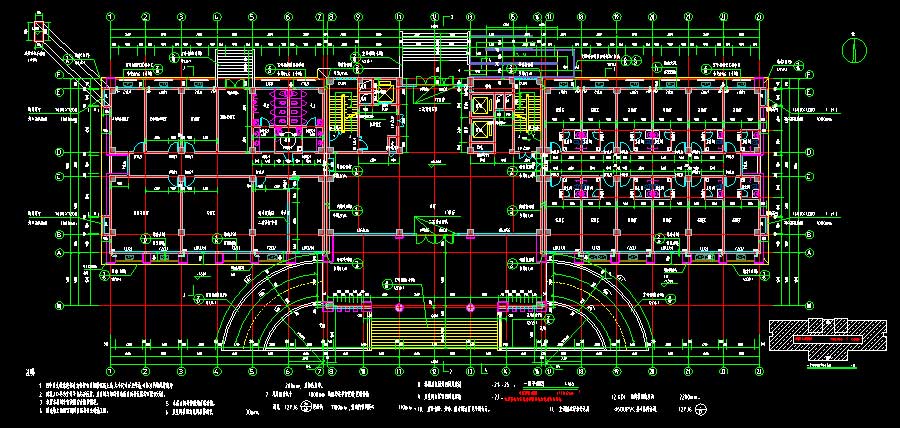

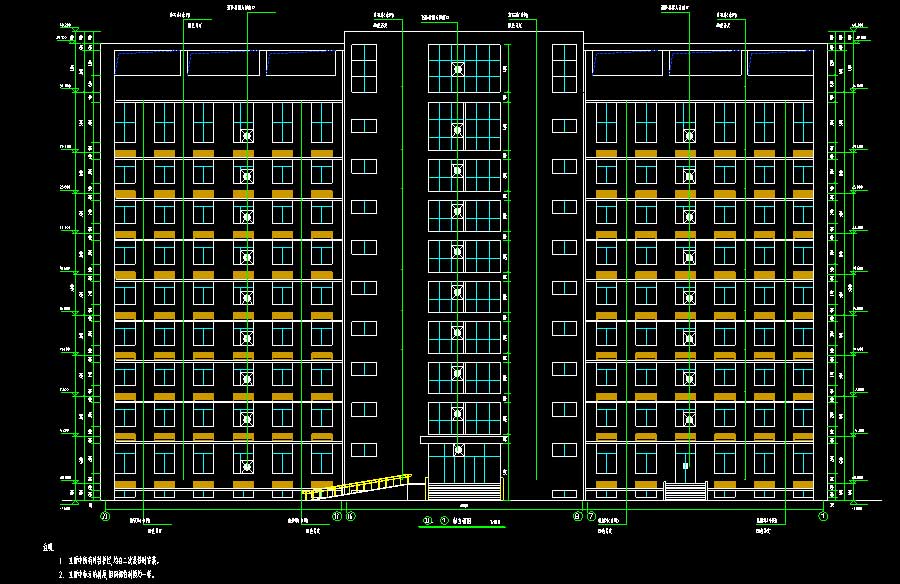

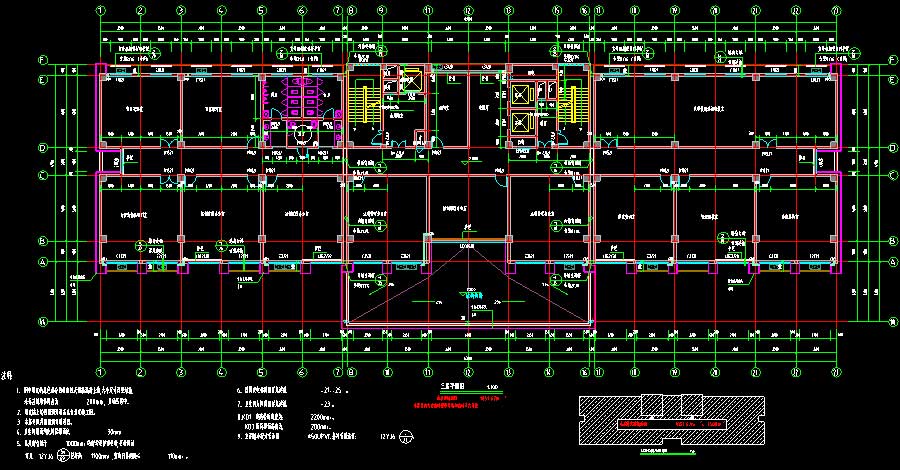

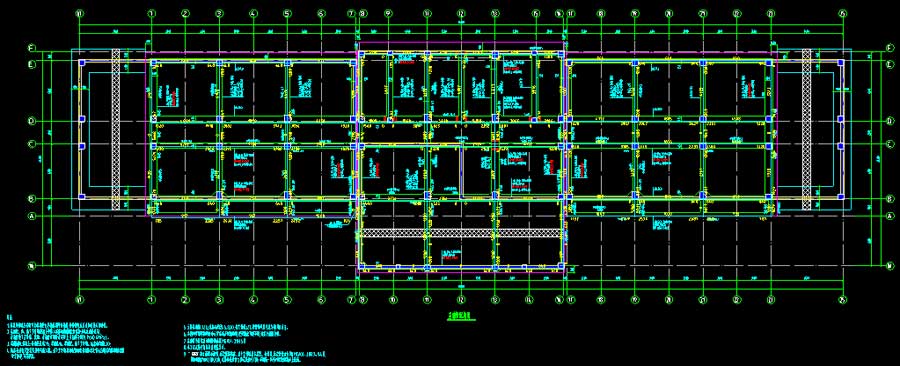

说明:该项目为某公安局业务技术用房全专业施工图,抗震设防烈度为6度,主要结构形式为框架结构,建筑高度为36.3米,地上层数9层,地下层数为1层,总建筑面积为11049.89平方米,地上建筑面积为9727.69平方米,地下建筑面积为1322.2平方米。图纸内容含:建筑说明,总平面布置示意图,平面图,立面图,剖面图,楼梯详图,卫生间详图,电梯节点详图,无障碍坡道详图,出屋面门坎大样图,墙身大样,消防水箱间及消防电梯屋顶平面图,门窗表及门窗详图,宾馆电梯选型表,公共建筑节能设计表,建筑构造及配件选用图集明细表;给排水说明,给排水及消防平面图,喷淋平面图,自动喷淋系统图,消防水池剖面图,地下室集水坑排水系统图,消火栓系统图,公共卫生间大样图,给水系统图,宿舍卫生间大样图,排水系统图,消防水箱配管系统图;结构说明,基础梁配筋图,基础板配筋图,柱平法施工图,梁配筋图,板配筋图,楼梯结构图;电气说明,系统图,照明平面图,配电平面图,弱电平面图,自动报警平面图,接地平面图,屋顶避雷平面图;暖通说明,防排烟通风平面图等等。无单独地库部分图纸。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:11049.89㎡地上层数:9层建筑高度:36.3m地下层数:1层高度类别:中高层图纸深度:施工项目地址:河南省设计时间:2016建筑风格:现代效果图:有
