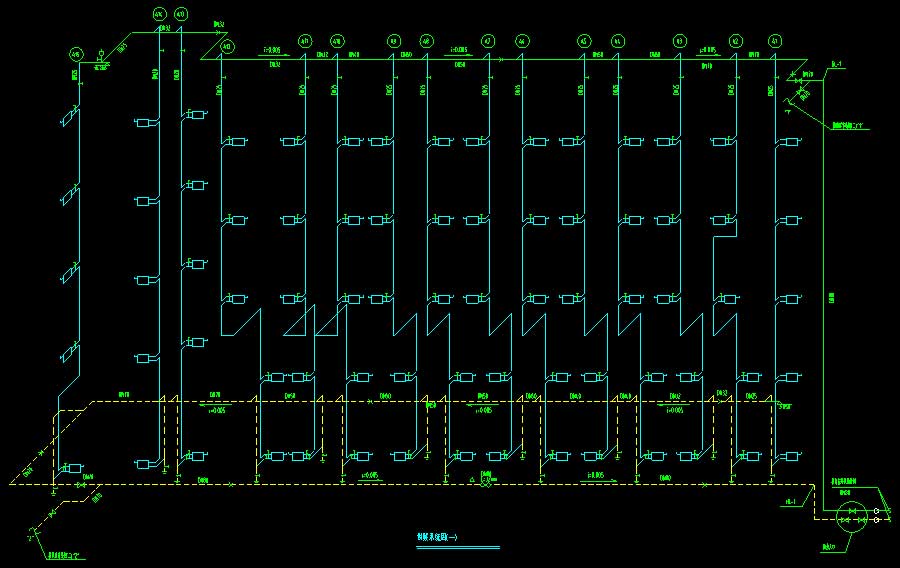

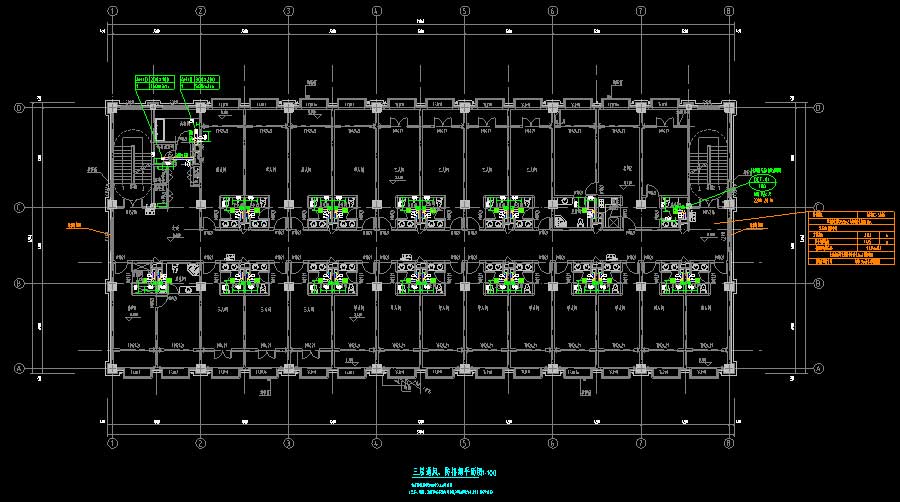

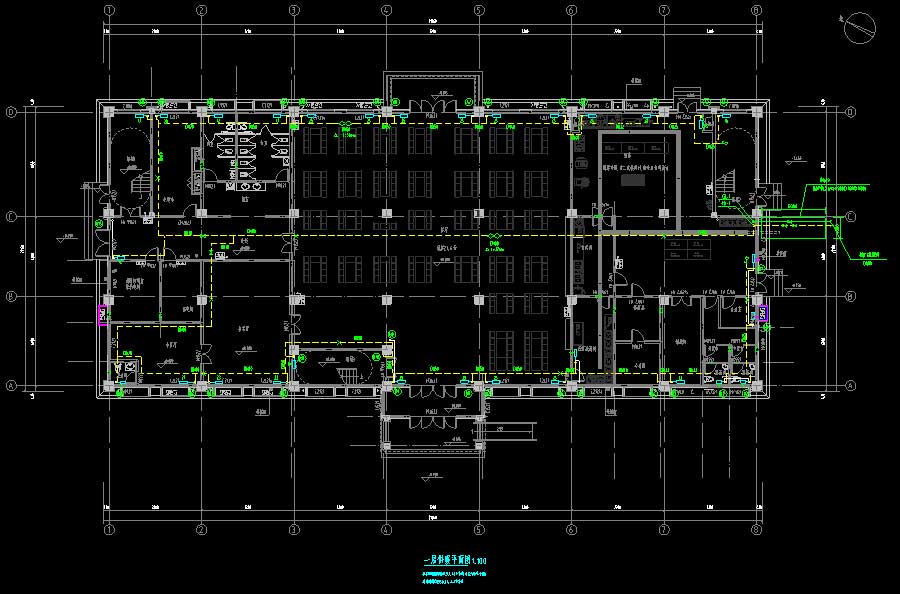

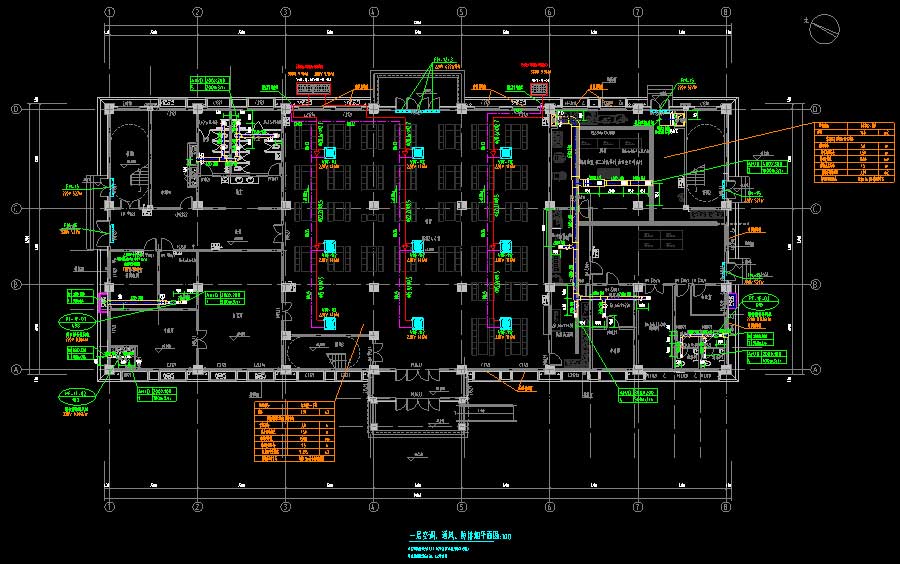

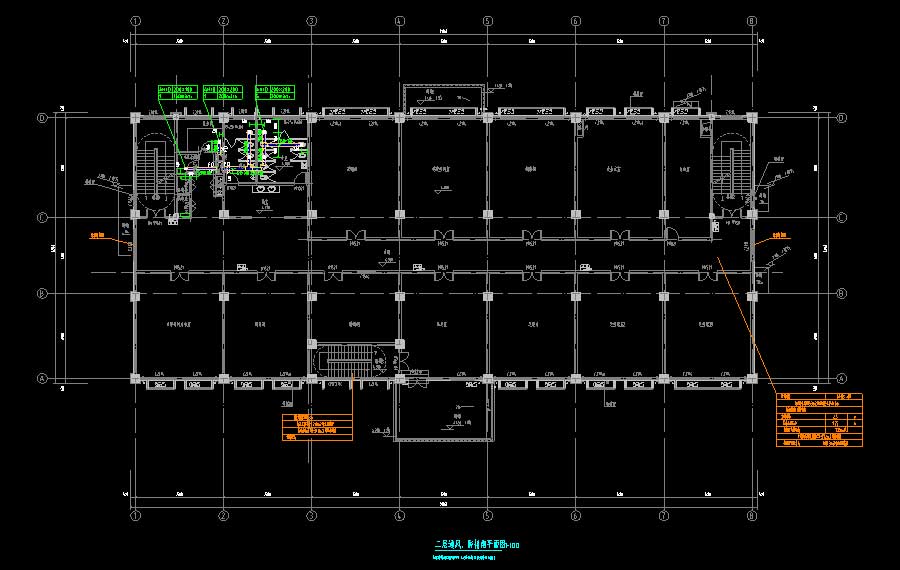

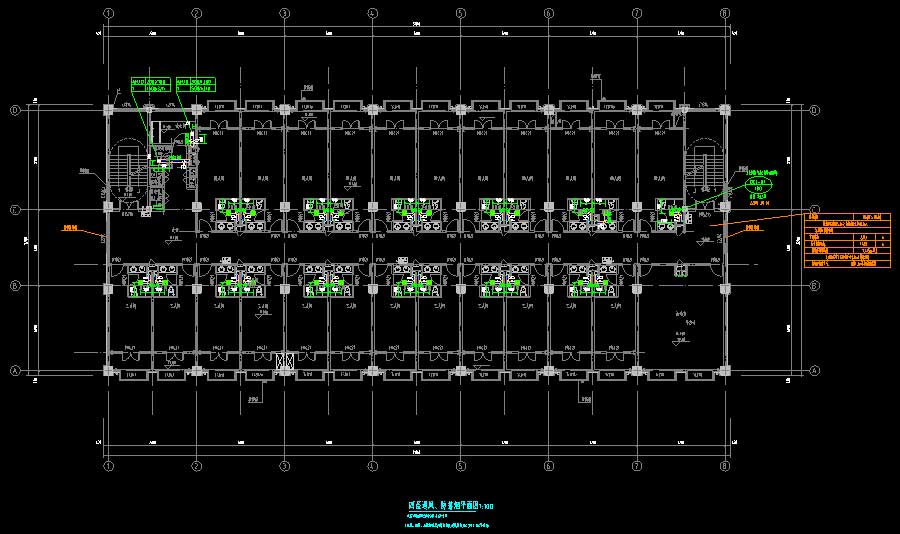

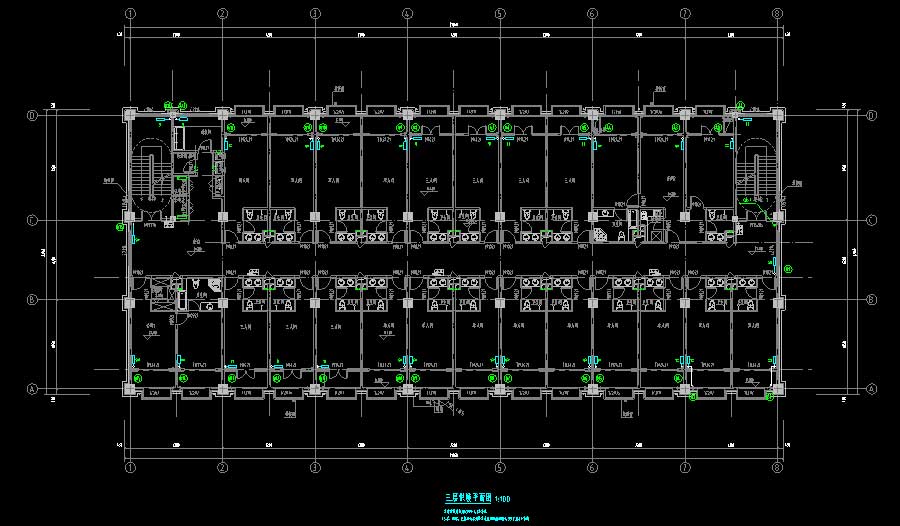

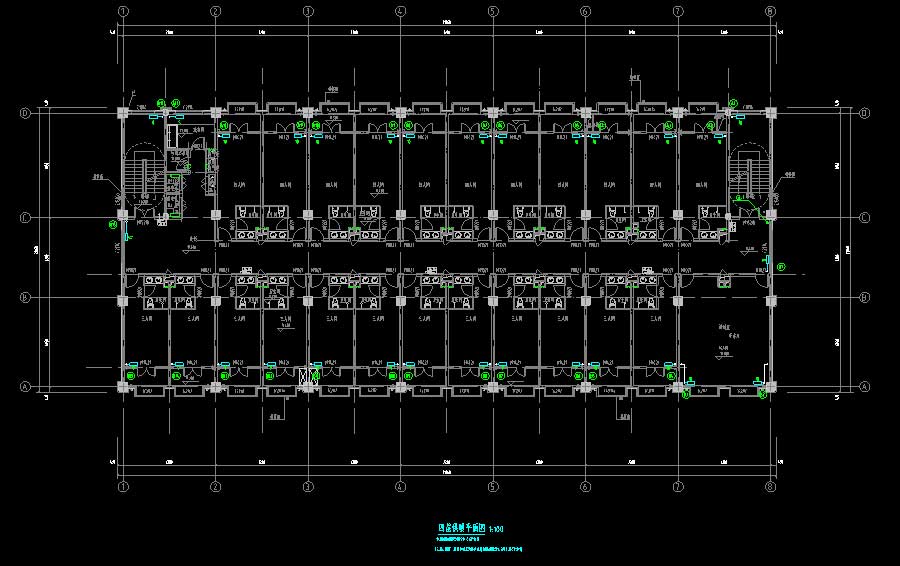

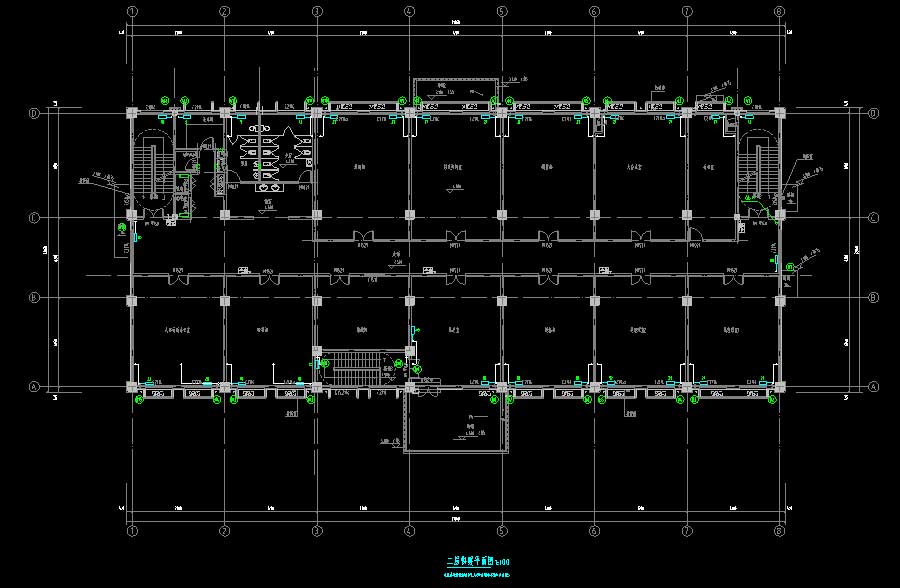

说明:该项目为某综合楼暖通施工图(含上供下回单管跨越暖气片计算、水力计算书),建筑高度为22.338米,地上层数5层,总建筑面积为6634.44平方米。设计范围:1、供暖系统设计;2、通风、防排烟系统设计。本工程采暖热媒为85/60°C热水,由厂区锅炉房供给,入口调压计量装置设于室外热力地沟内,入口装置内设有过滤器、调压和热计量装置。采暖系统均采用上供下回单管跨越同程式系统,供水干管敷设于顶层吊顶内结构梁下,回水干管敷设于一层吊顶内结构梁下。图纸内容含:暖通说明,空调通风图例,主要设备表,供暖系统图,空调、通风、防排烟平面图,夹层通风平面图,供暖平面图。
冷热源:空气调节器,其它空调系统:制冷剂系统采暖系统:上供下回单管跨越供暖系统建筑面积:6634.44㎡建筑高度:22.338m地上层数:5层地下层数:高度类别:多层图纸深度:施工项目地址:甘肃省设计时间:2020
