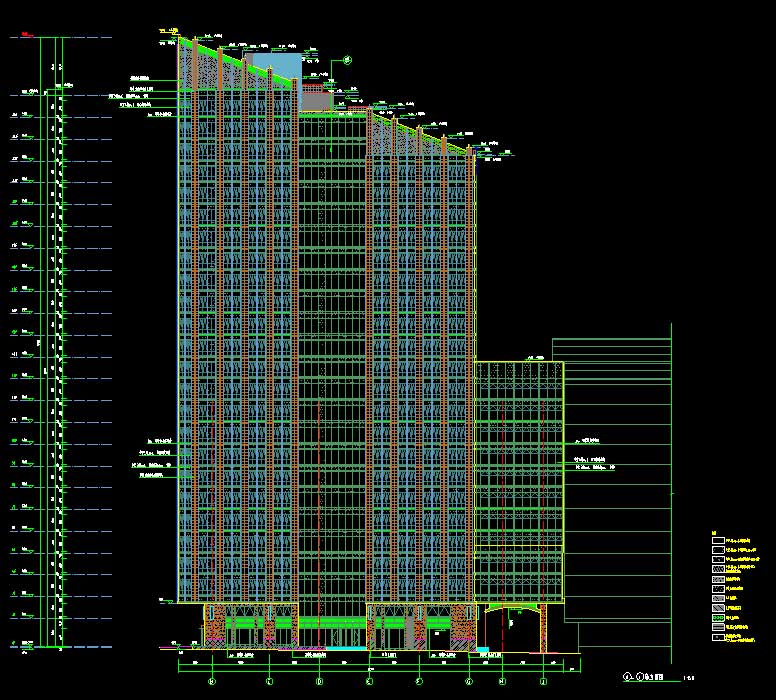

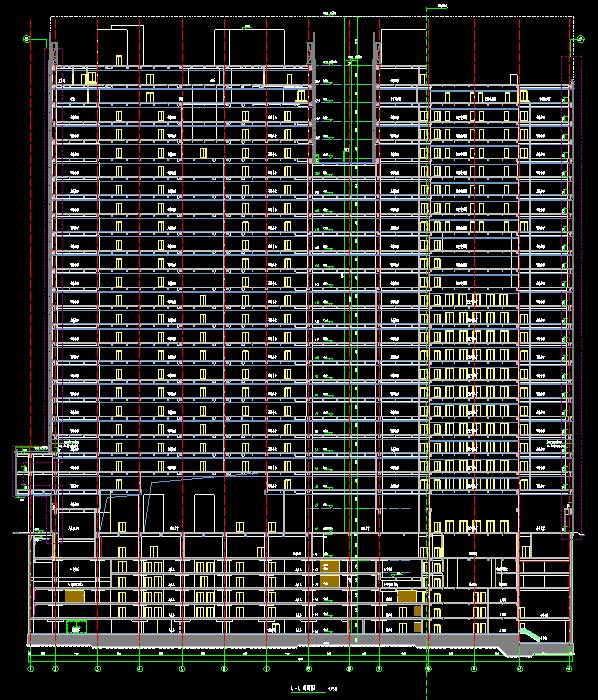

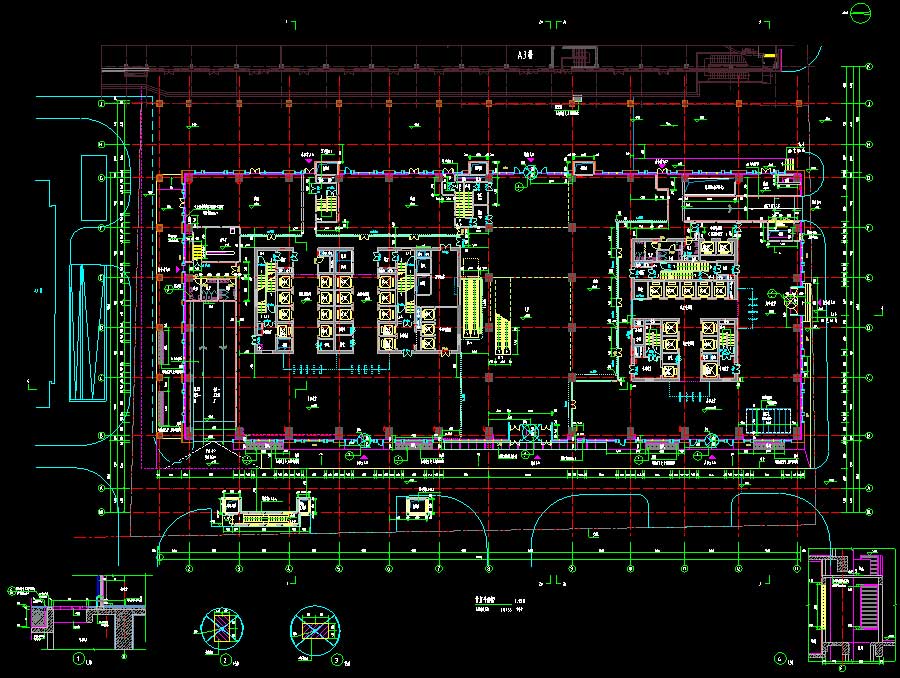

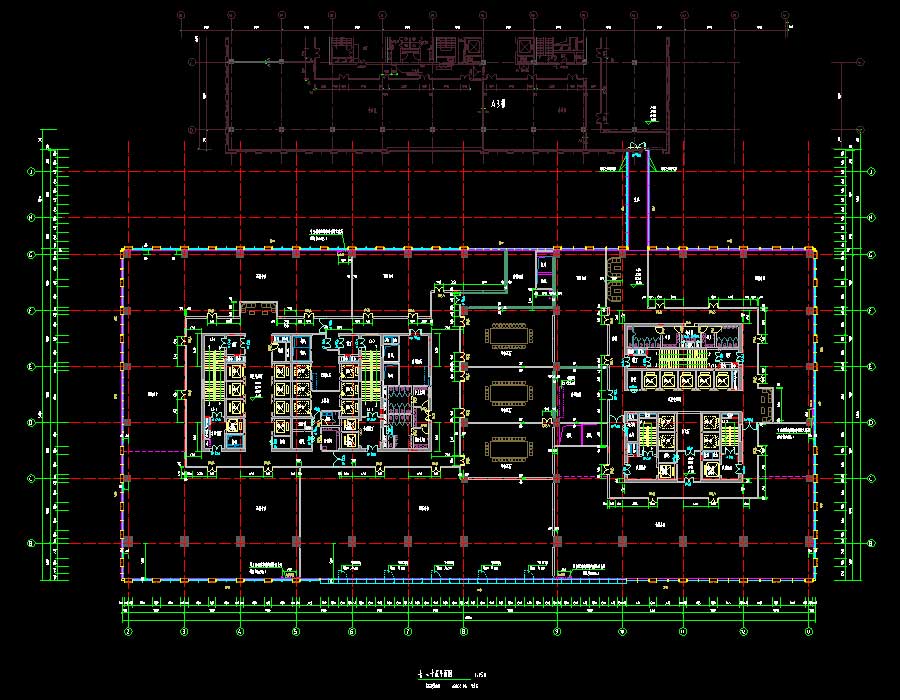

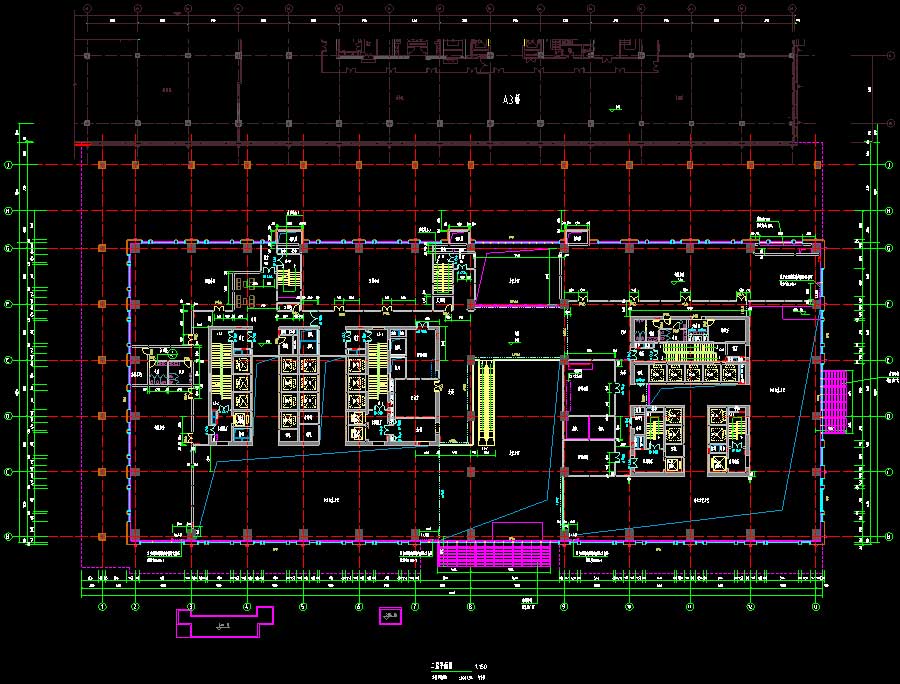

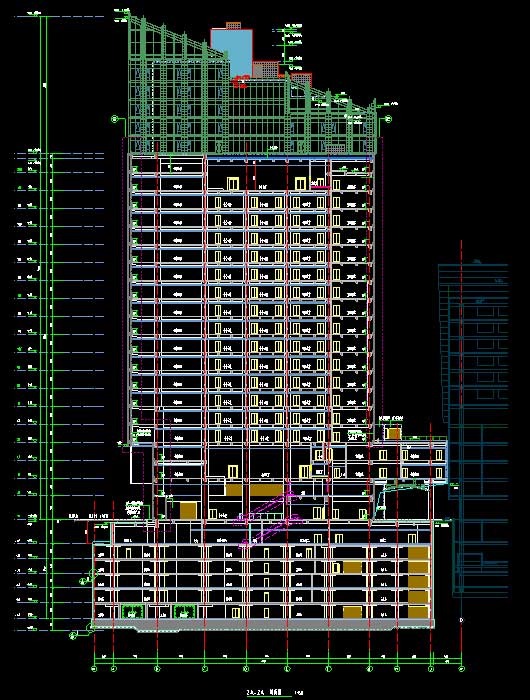

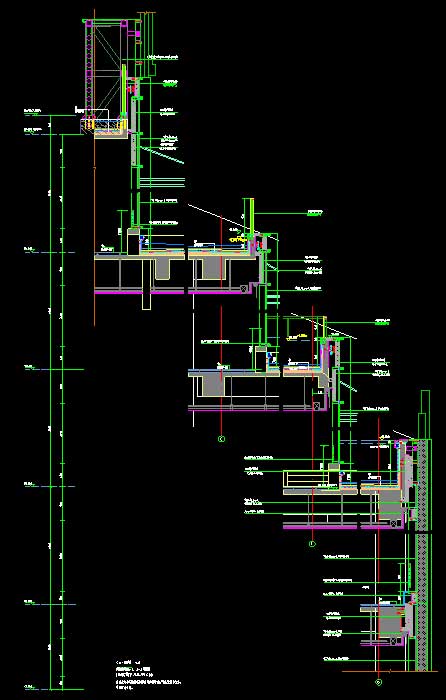

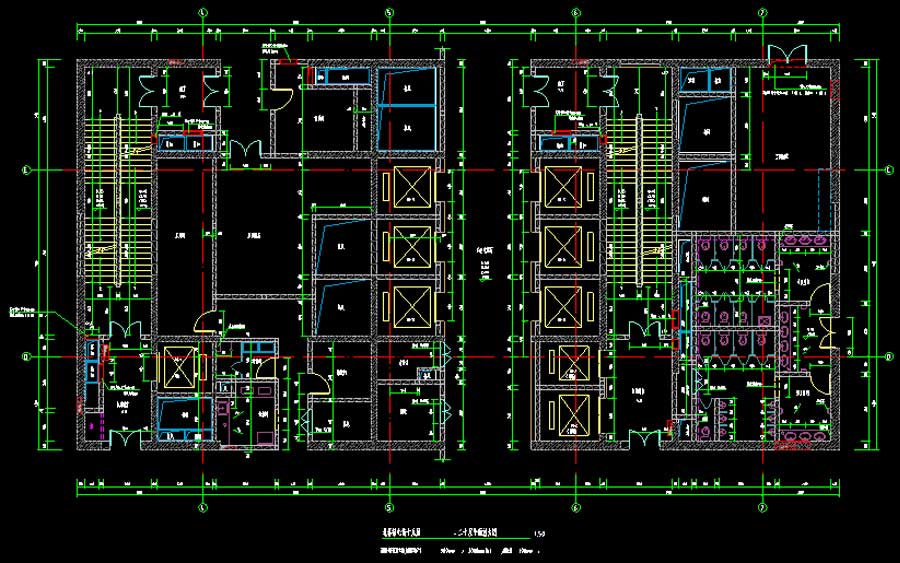

说明:该项目为某高层办公楼全专业施工图,抗震设防烈度为8度,主要结构形式为钢筋混凝土框架核心筒结构,建筑高度为99.55米,地上层数25层,地下层数为6层,总建筑面积为191025.44平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,卫生间详图,墙身详图,门窗表,管线综合图,防火分区图,核心筒详图,电梯详图,坡道详图,楼梯间详图,扶梯详图,人防详图;给排水说明,给水系统图,中水系统图,排水系统图,雨水系统图,消火栓系统图,自动喷洒系统图,给排水平面图,消防平面图,管井、集水坑、报警阀间详图,报警阀间详图,冷却塔详图,卫生间详图;结构说明,结构平面图,板配筋平面图,梁配筋平面图,柱配筋详图,核心筒平面定位及配筋详图,地上核心筒暗柱详图,楼梯详图,板配筋图;电气说明,消防平面图,电力平面图,低压配电系统图,变电所平面布置图,喷射型自动射流灭火系统,消防平面图,消防系统图,干线配电系统图,弱电系统图,电力监控系统图,配电关系系统示意图,配电箱系统图,防火门监控系统图及图例及大样图;暖通说明,空调水管平面图,机房详图,空调水系统图,空调通风及防排烟系统图,冷源统原理图,冷冻机房详图等等。专业包括建筑、结构、给排水、电气、采暖通风。无单独地库部分图纸。
建筑面积:191025.44㎡地上层数:25层建筑高度:99.55m地下层数:6层高度类别:高层图纸深度:施工项目地址:北京市设计时间:2014建筑风格:现代效果图:无
