某商务办公区框架结构施工图1500930315文件大小:77.22M图纸张数:92张推荐人:柠檬茶的味道所属分类:结构专业
分 享
下  载
结构类型:网架基础类型:条基,独立,桩基抗震烈度:6度抗震风压:0.4kN/㎡雪压:建筑面积:建筑高度:30.2,17,11.9m地上层数:6,3,2层地下层数:1层高度类别:多层图纸深度:施工项目地址:重庆市设计时间:2018

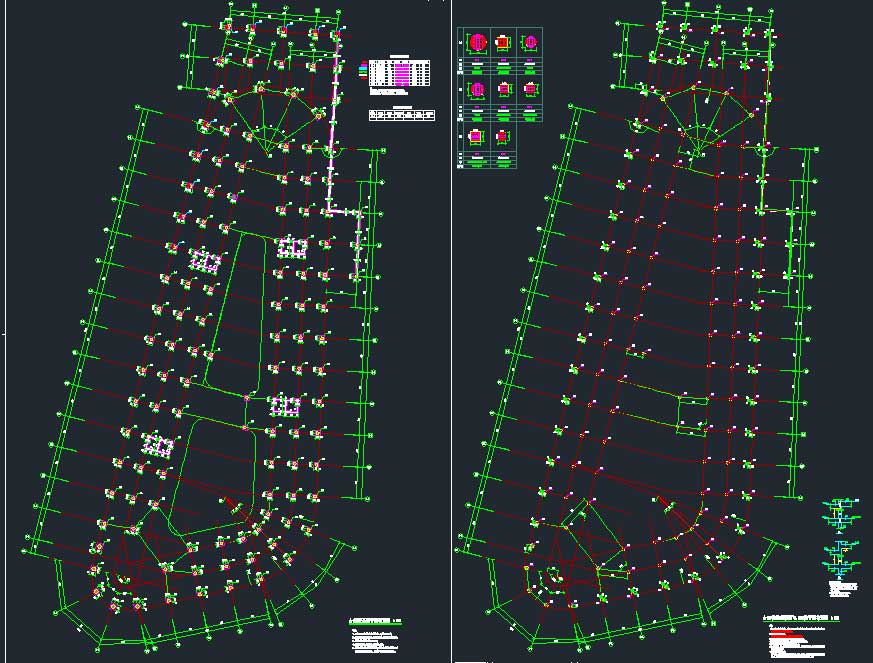

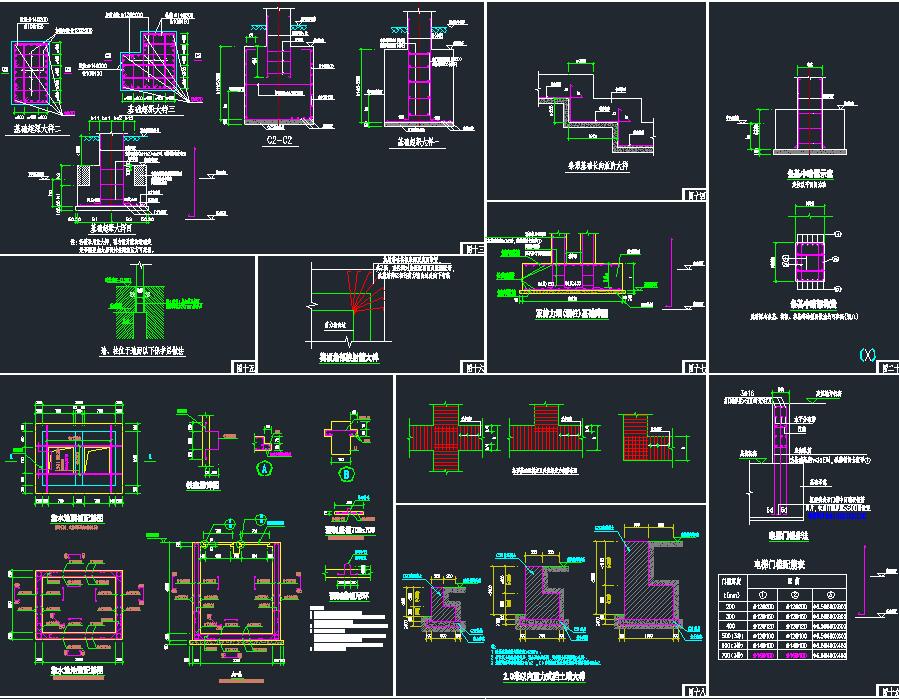

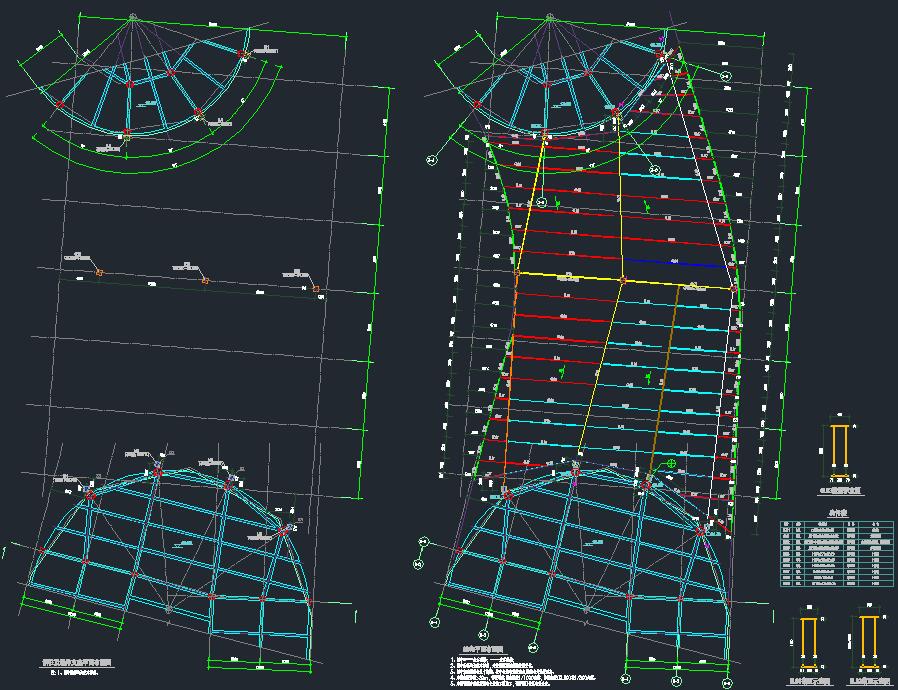

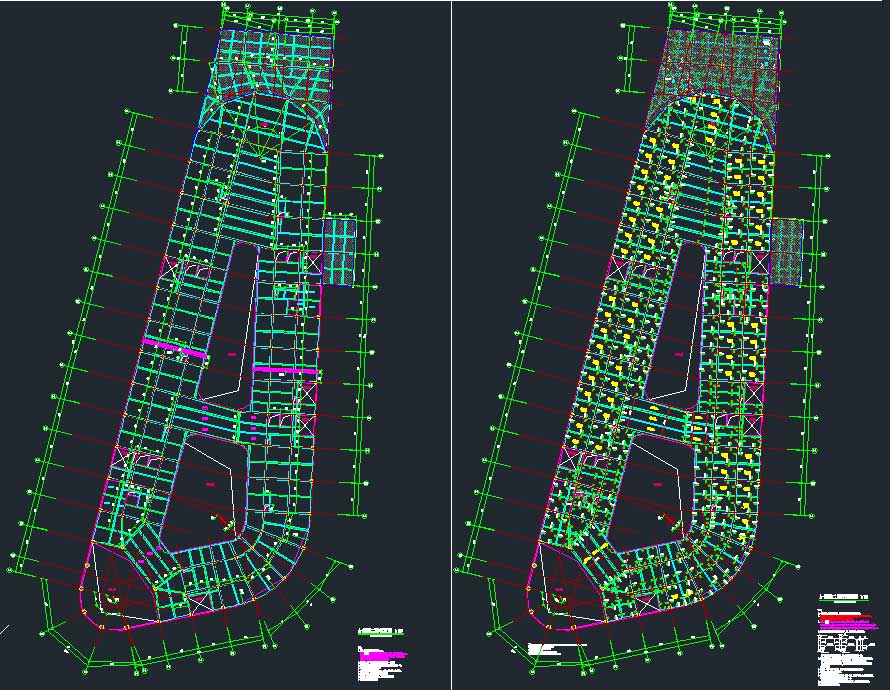

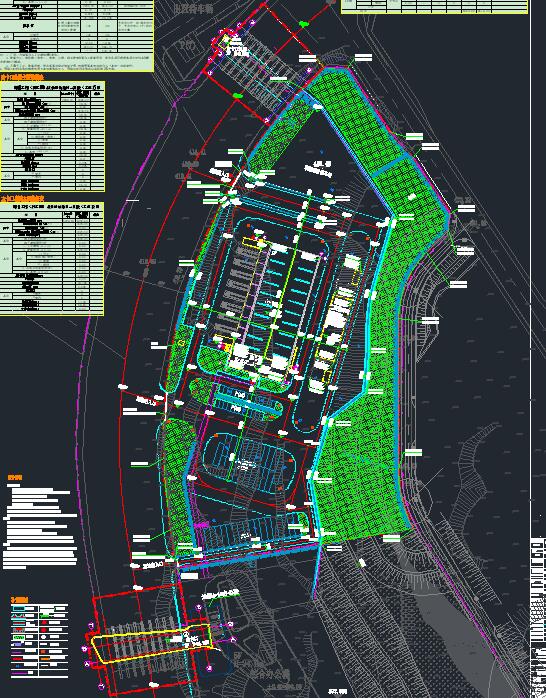

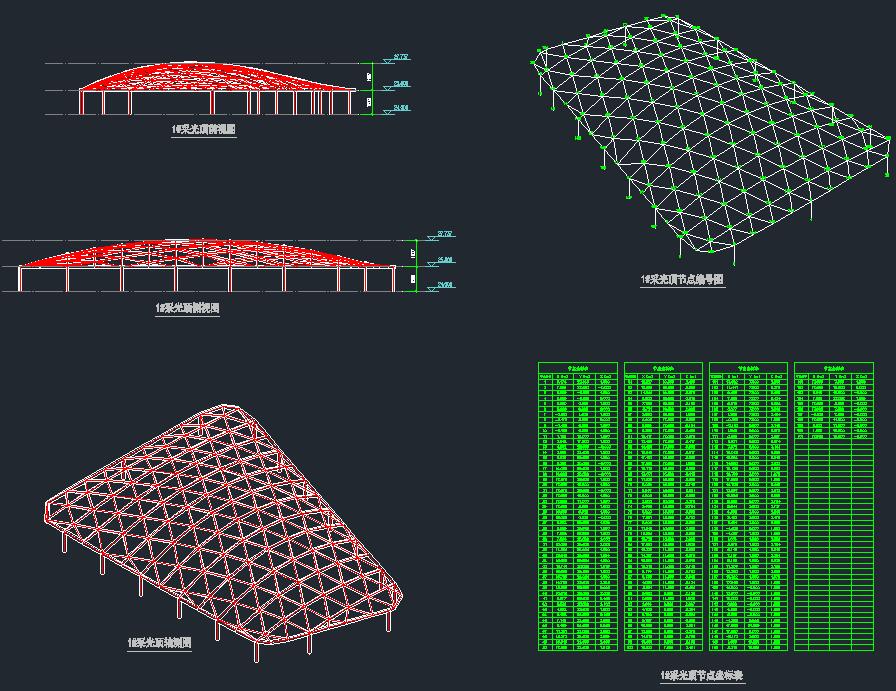

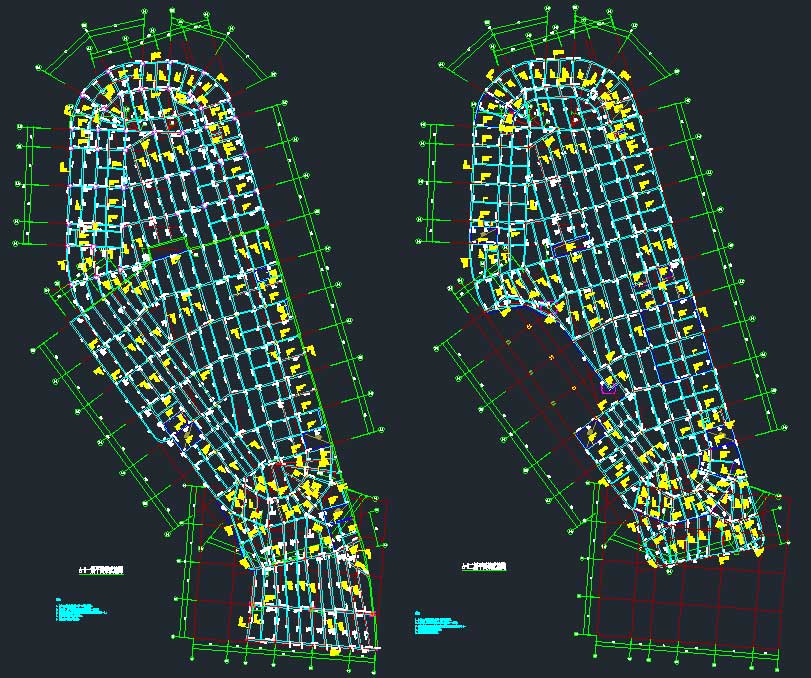

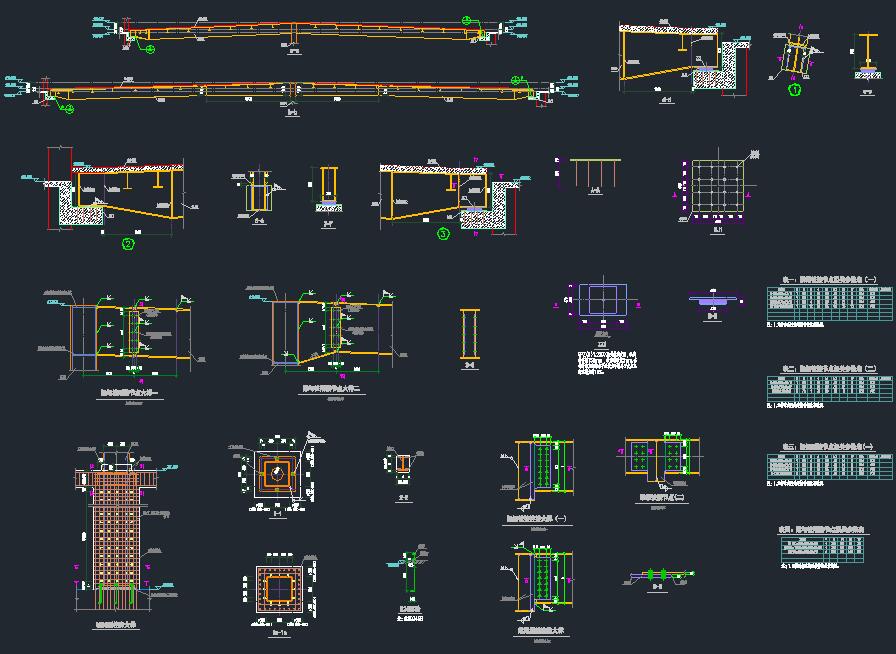

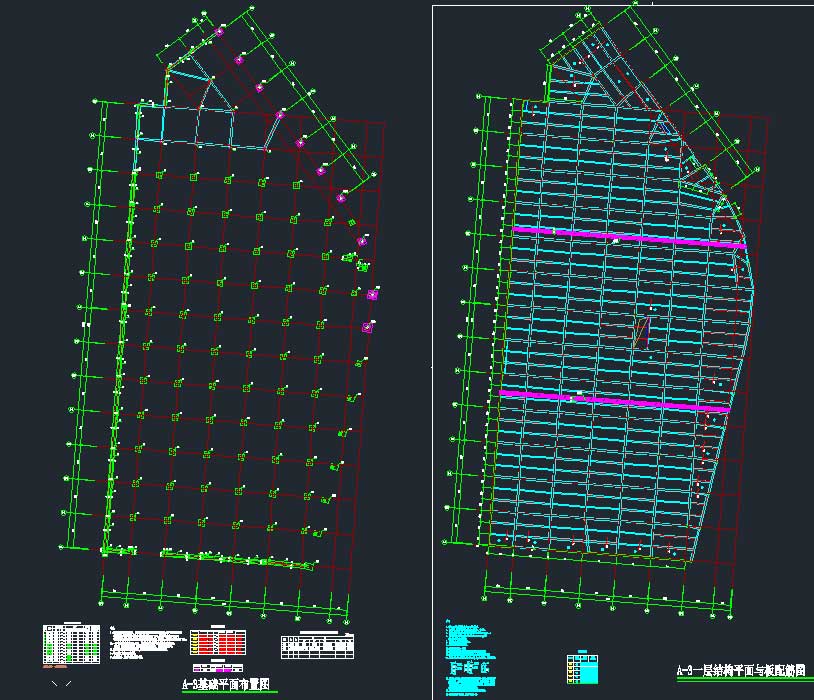

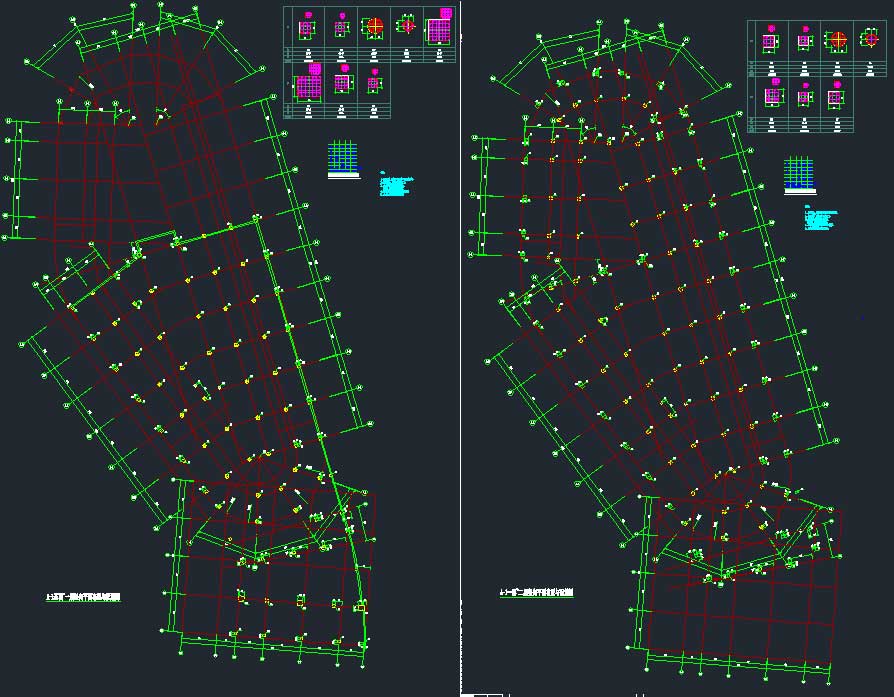

说明:商务办公区及主卡口结构施工图(网壳采光顶),其中,A-1#楼为6层办公建筑,结构高度30.20m;A-2#楼为3层商业建筑,结构高度17m;A-3#楼为1层地下车库,结构高度5.0m。建筑钢连廊、3#采光顶结构安全等级为一级,1#和2#采光顶结构安全等级为二级;采光顶结构类型为柱面网壳,节点类型为相贯节点。支承形式为纵向多点支承,支座均设置在下部混凝土框架梁顶。钢连廊采用框架结构类型,主梁与混凝土牛腿铰接。主卡口为地上两层框架结构,首层层高7.5m,二层层高为4.4m。内卡口为地上一层框架结构,一层层高3.9m。结构嵌固端为基础顶面。图纸内容含:结构设计总说明、梁平面配筋图、竖向平面布置及配筋图、平面布置及板配筋图、基础布置图、基础设计说明、楼梯大样图、钢结构设计总说明、钢连廊结构详图、采光顶节点大样图、采光顶钢梁平面布置图、采光顶玻璃分格图、采光顶埋件及钢柱平面布置图、采光顶三维图及坐标表、道路施工详图、总平面及竖向布置图、消防布置图、绿化布置图等以及混凝土结构设计总说明、主卡口基础平面布置图、主卡口基础大样图、主卡口斜柱平面布置图、主卡口柱平面布置图、主卡口模板及板配筋图、主卡口梁配筋图、主卡口楼梯大样图、内卡口基础平面布置图及大样图、内卡口柱平面布置图、屋面梁板配筋图、120t场地地磅基础图等。附完整计算书及图纸答疑。
