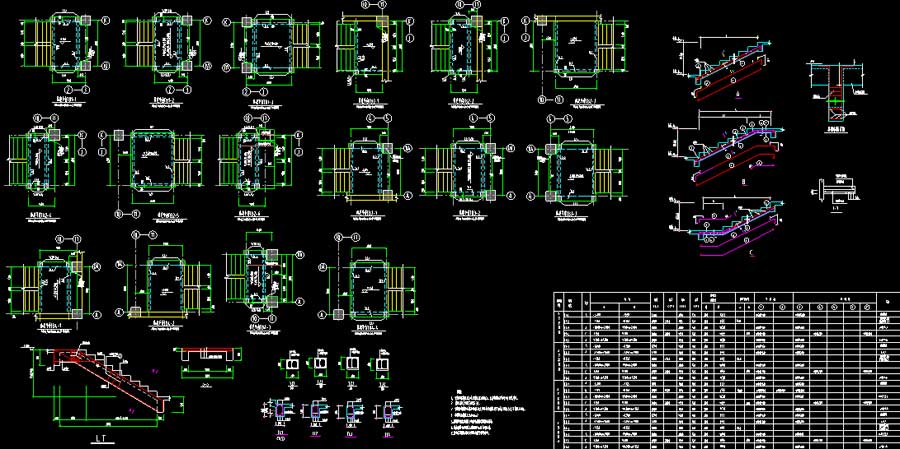

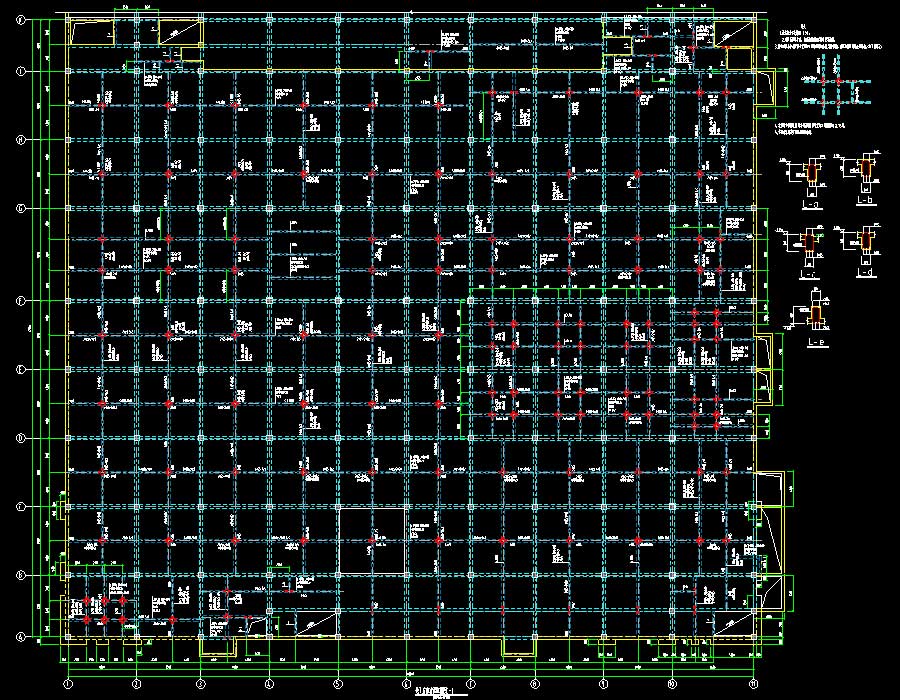

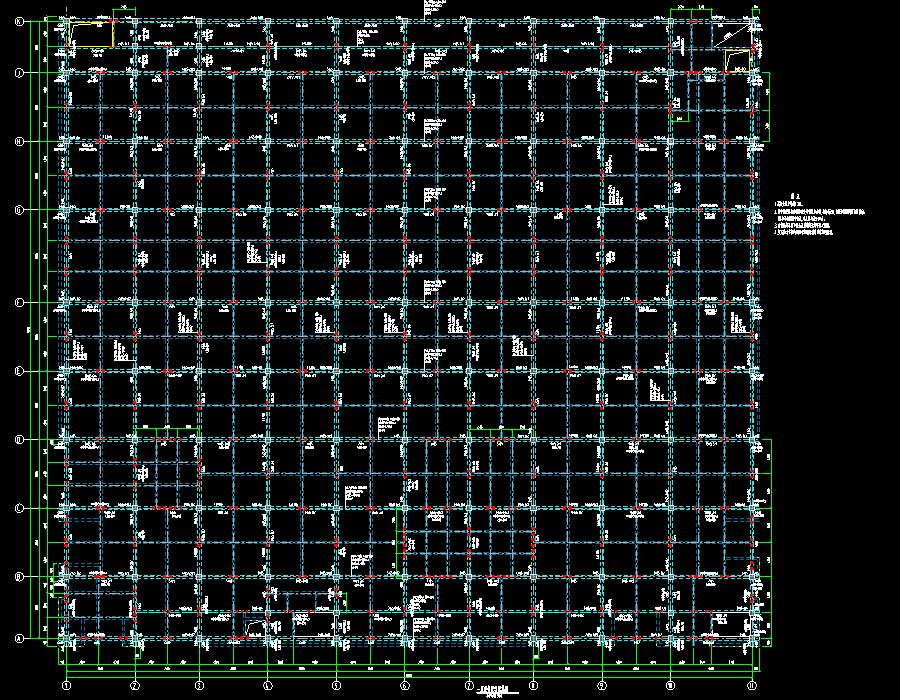

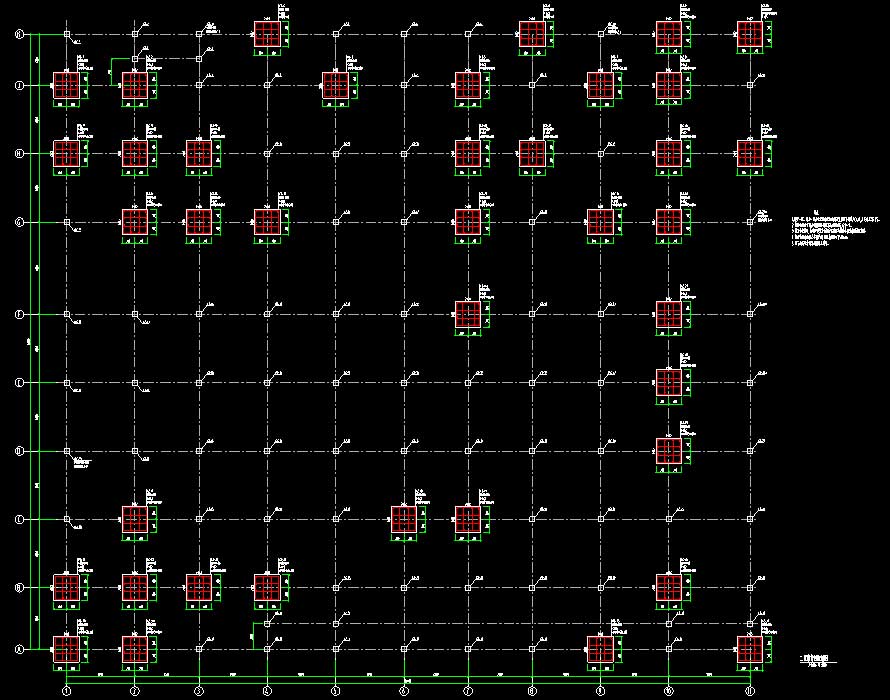

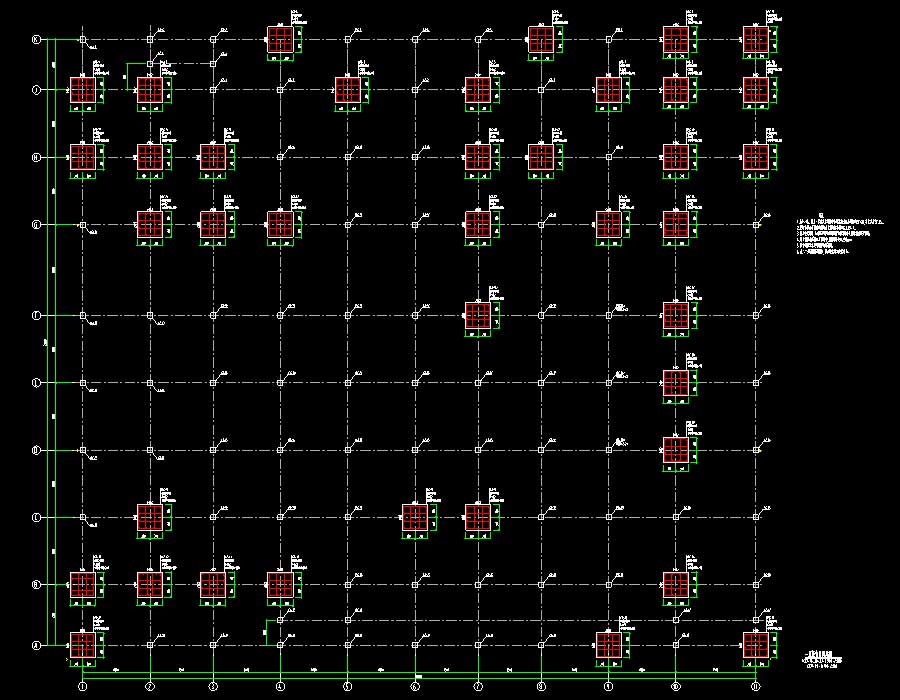

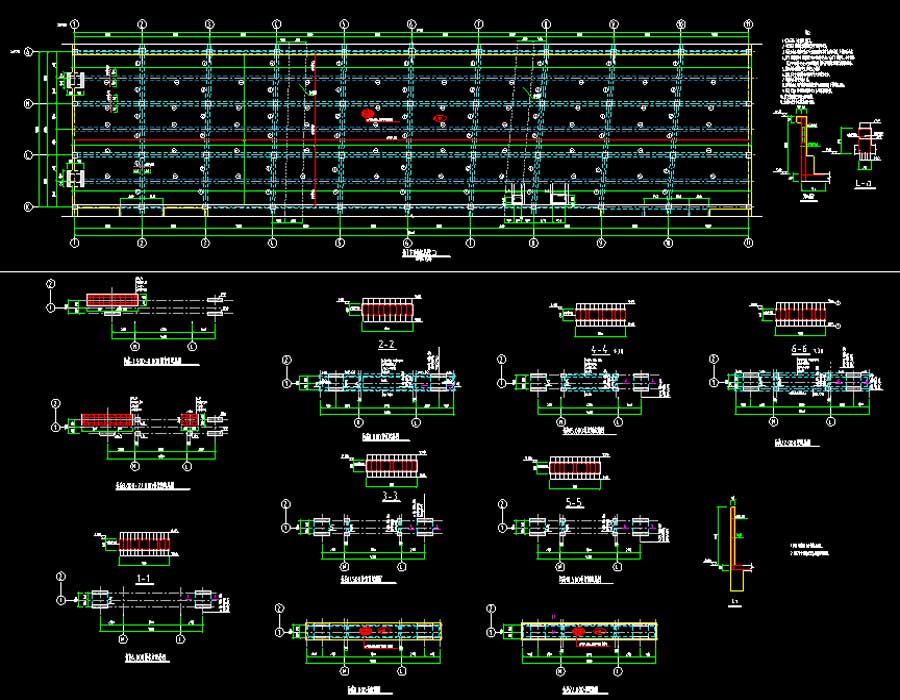

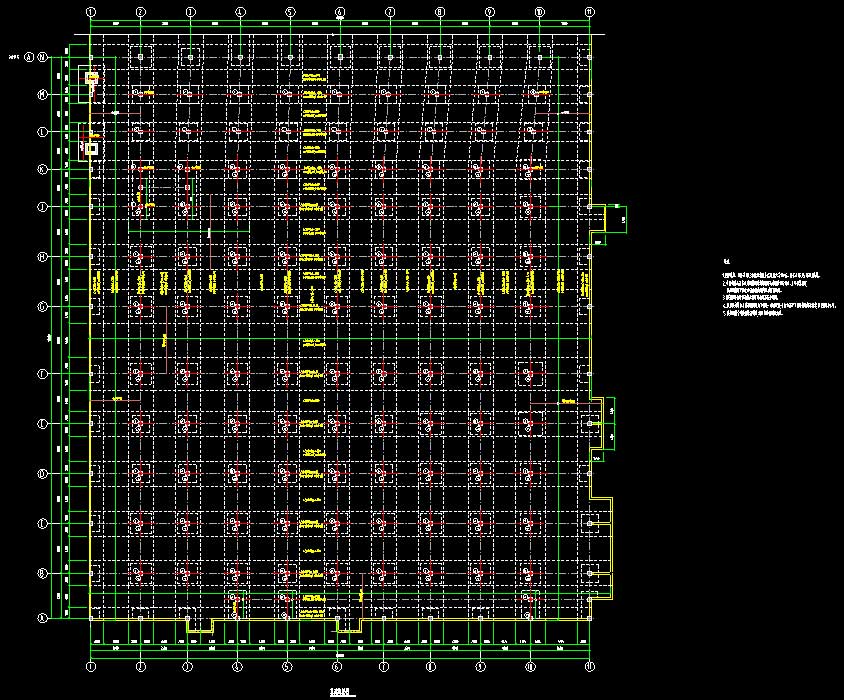

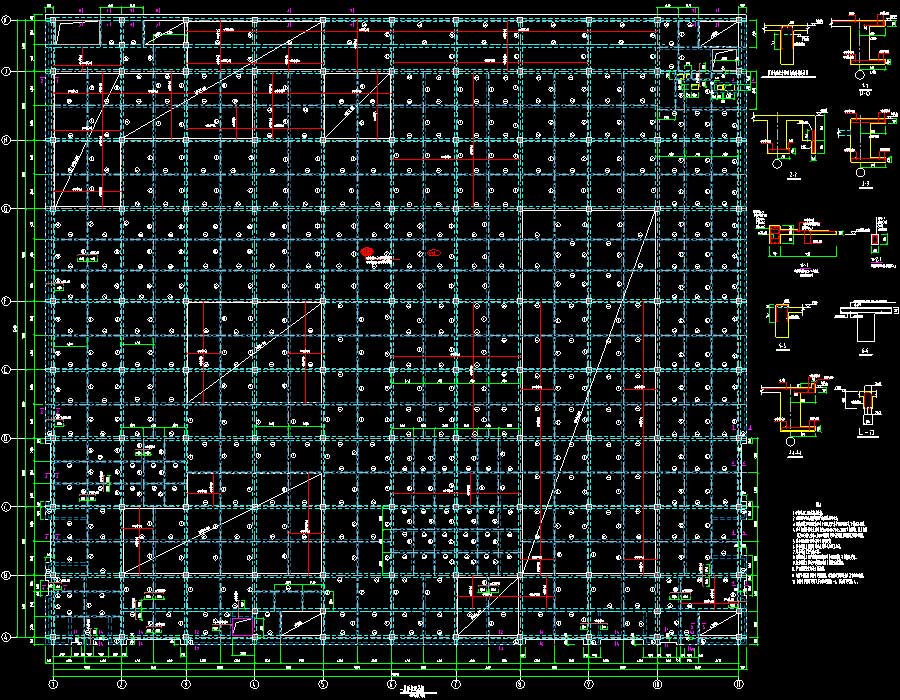

说明:该项目为某生产厂房结构施工图,抗震设防烈度为7度,主要结构体系为钢筋混凝土框架结构,基础形式为平板式筏形基础。本工程长、宽、高108.6m、42.6m、21.9m。层数为地下一层,地上三层,局部四层,首层部分有夹层。主要柱网尺寸(结构跨度)为8m*8m,地下室管廊部分层高2.19m,其它为6m,地上首层层高8m,夹层层高4m,二、三层层高7m。图纸内容含:结构说明,基础平面图,基础配筋图,框架柱配筋图,板配筋图,框架梁配筋图,次梁配筋图,装饰墙结构图,出屋面结构图,楼梯结构图。
结构类型:框架基础类型:筏基抗震烈度:7度抗震风压:0.65kN/㎡雪压:0.35kN/㎡建筑面积:建筑高度:21.9m地上层数:3层地下层数:1层高度类别:低层图纸深度:施工项目地址:吉林省设计时间:2012
