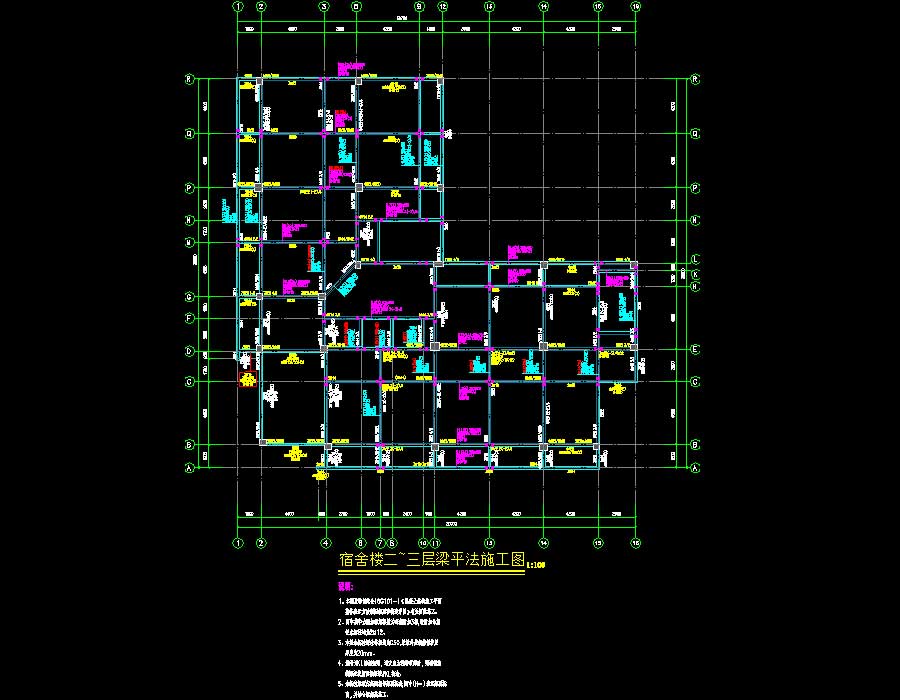

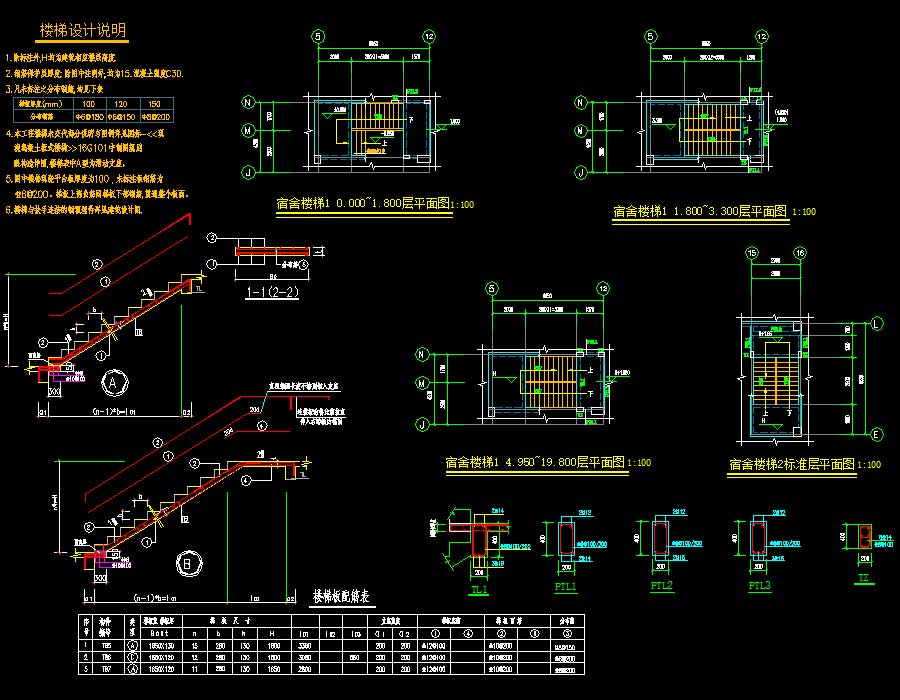

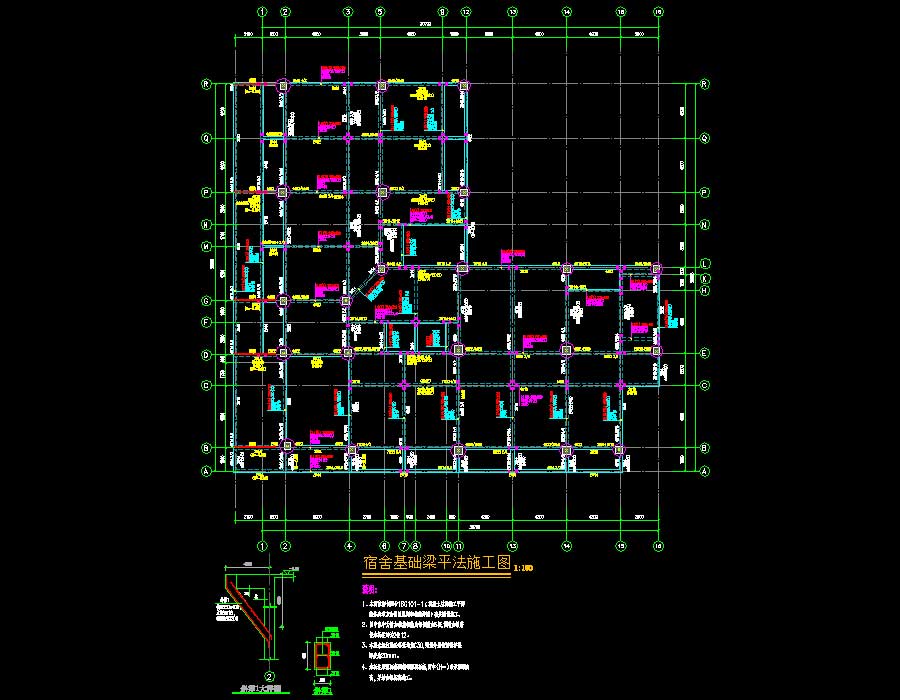

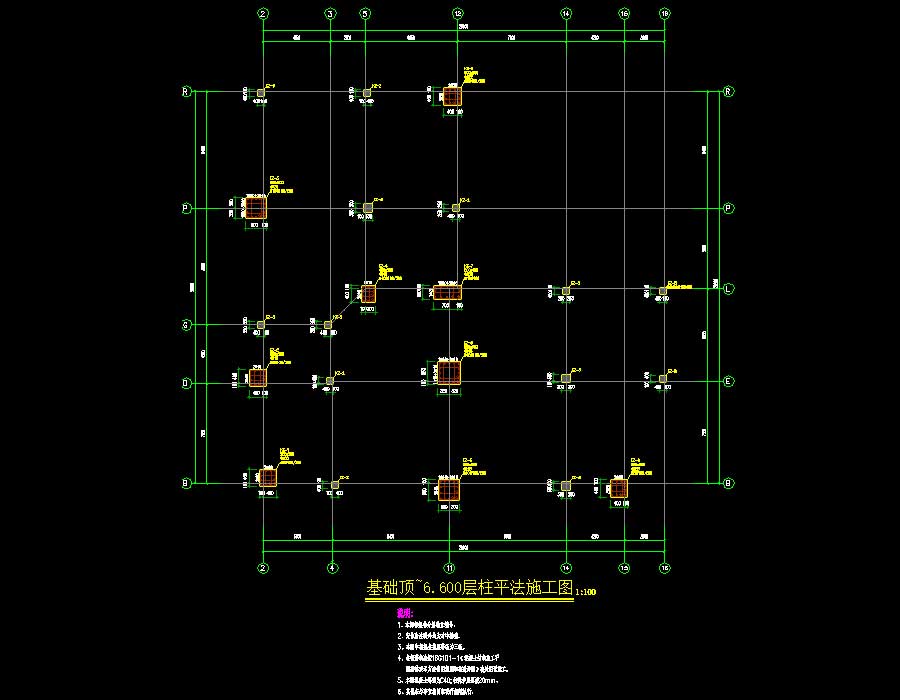

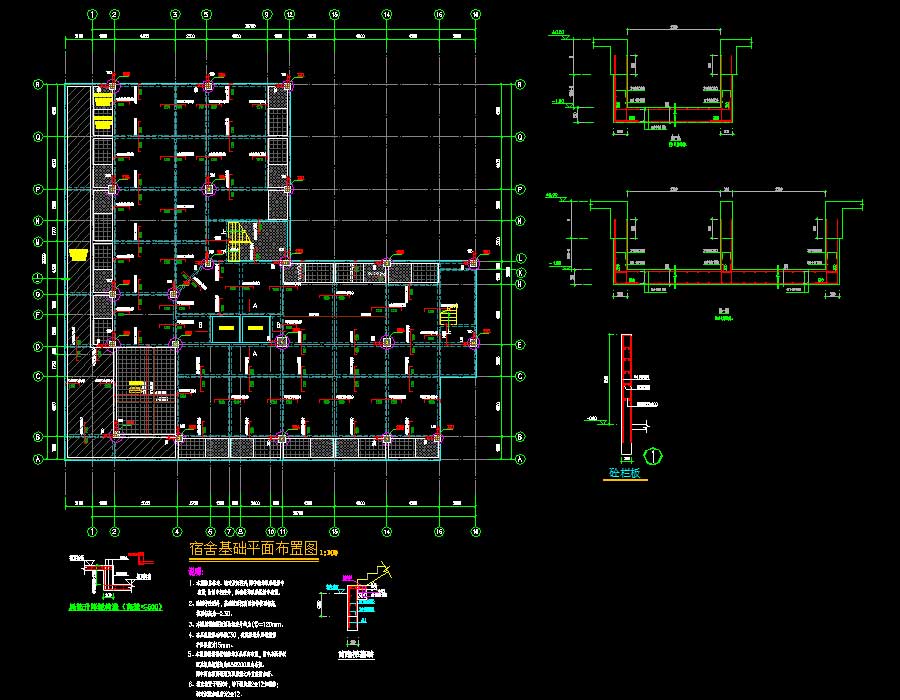

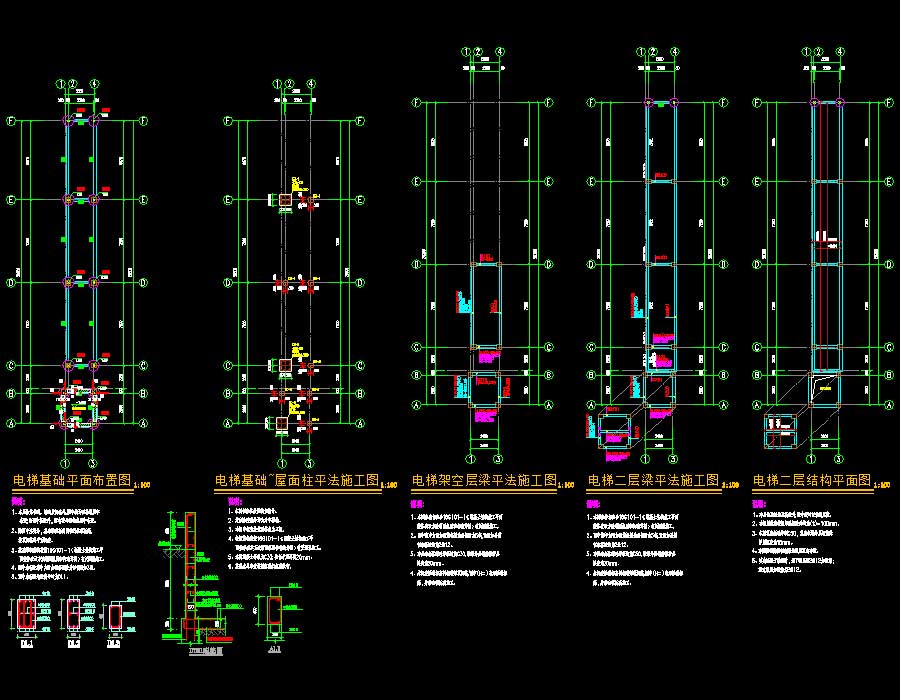

说明:该项目为某残疾人康复中心扩建项目-学员宿舍,及无障碍电梯结构施工图。宿舍结构层数为6层,结构高度为20.4米,及无障碍电梯结构高度为15.3米,计算嵌固点为基础顶,结构形式:框架结构。图纸内容含:结构设计说明、基础设计说明、电梯基础平面布置图、电梯基础~屋面柱平法施工图、电梯架空层梁平法施工图、电梯二层梁平法施工图、电梯二层结构平面图、宿舍基础平面布置图、宿舍基础梁平法施工图、架空平台基础平面布置图、架空平台基础~屋面柱平法施工图、架空平台结构平面图、架空平台梁平法施工图、标高3.300层结构平面布置图、标高6.600~16.500层结构平面布置图、标高19.800层结构平面布置图、标高23.500层结构平面布置图、楼 梯、基础顶~6.600层柱平法施工图、标高6.600~9.900层柱平法施工图、标高9.900~16.500层柱平法施工图、标高16.500~19.800层柱平法施工图、标高19.800~23.500层柱平法施工图、宿舍楼二~三层梁平法施工图、宿舍楼四~六层梁平法施工图、宿舍楼屋顶层梁平法施工图、宿舍楼顶冲层梁平法施工图。
结构类型:框架基础类型:抗震烈度:6度抗震风压:0.35kN/㎡雪压:建筑面积:建筑高度:20.4m地上层数:6层地下层数:高度类别:多层图纸深度:施工项目地址:重庆市设计时间:2020
