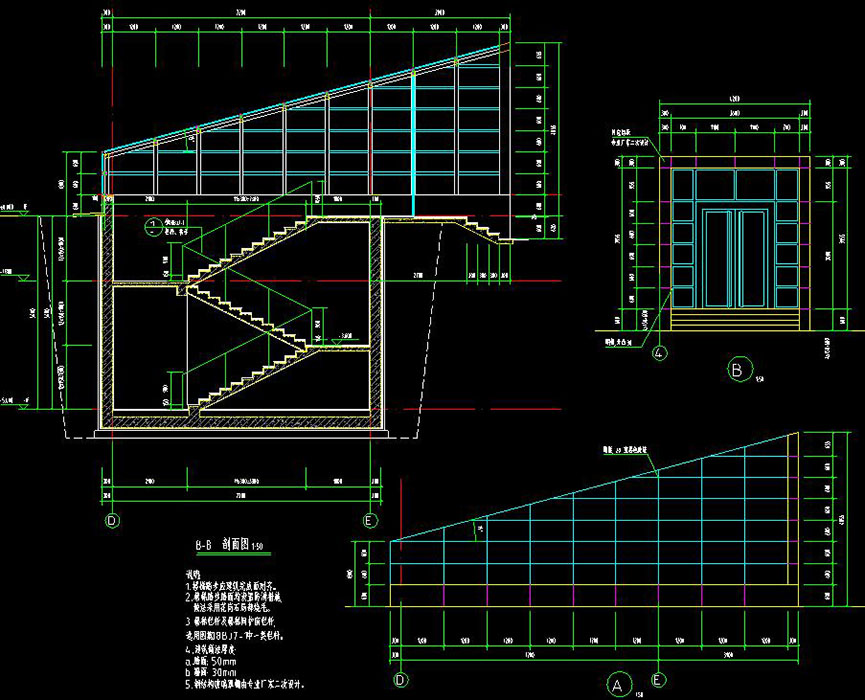

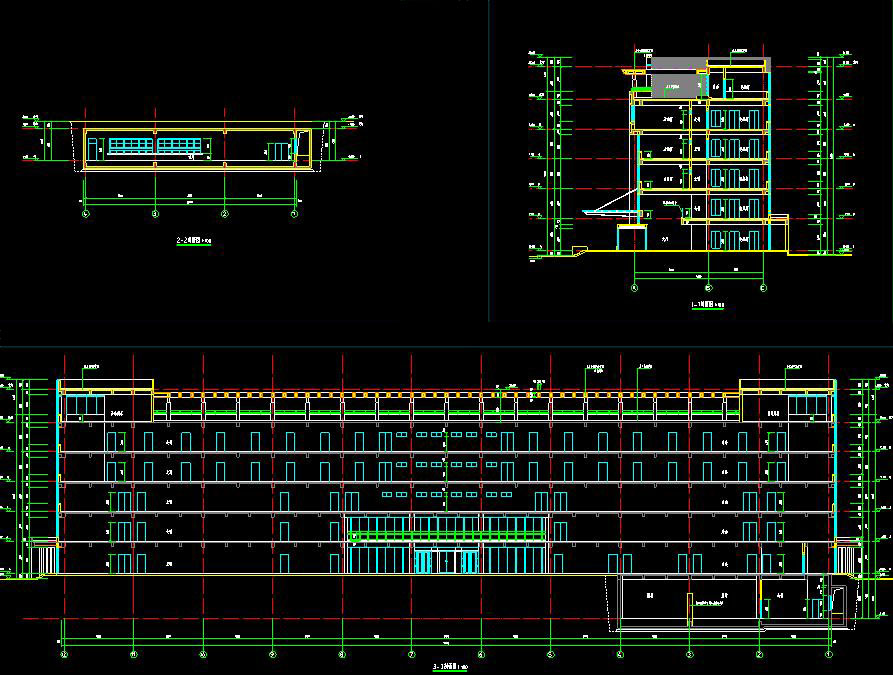

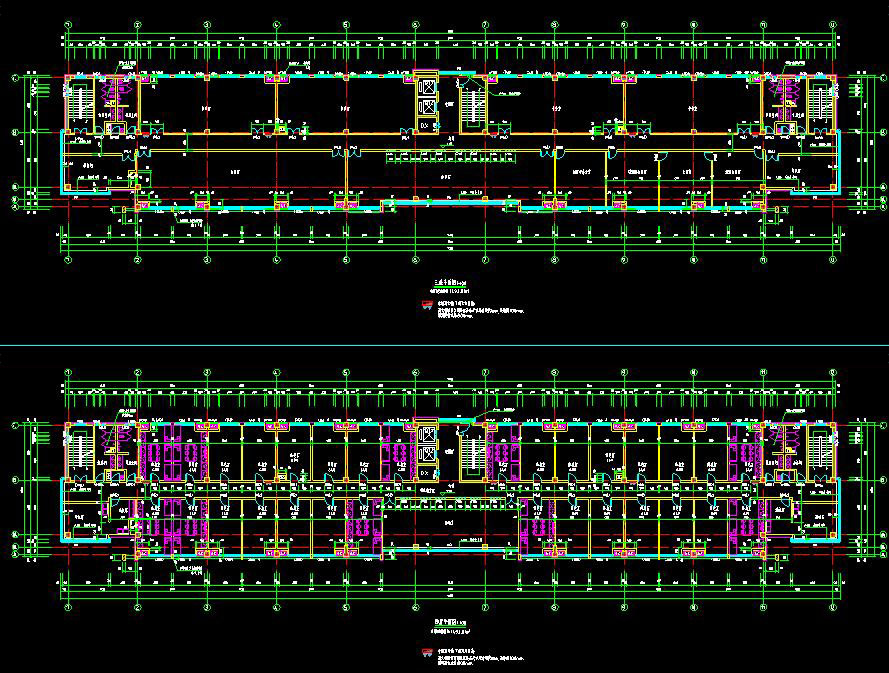

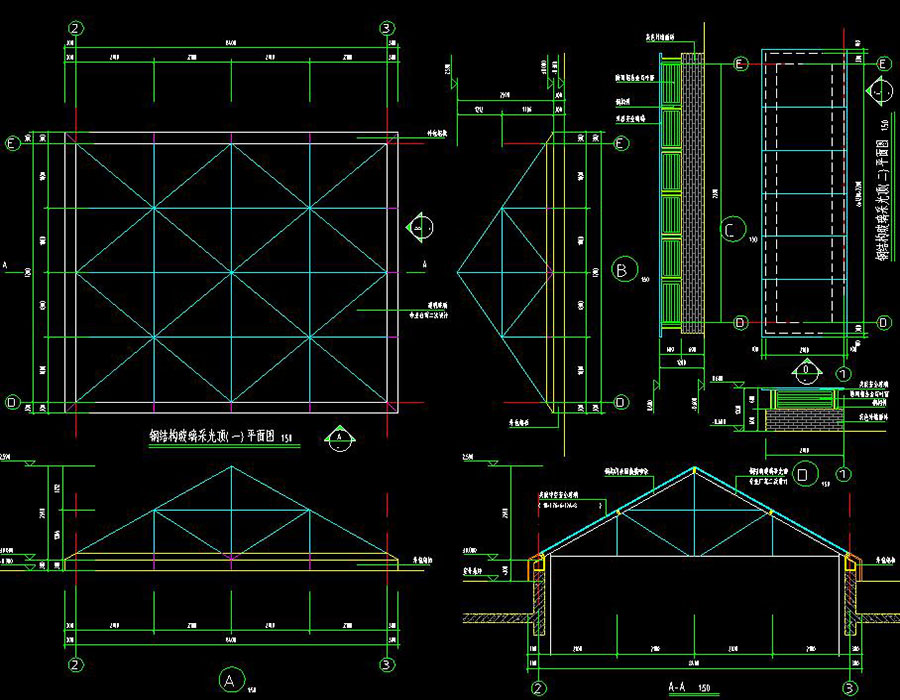

说明:本工程为钣金生产加工基地研发中心项目,地上5层,地下1层,建筑高度为19.8m,建筑面积为8850.09㎡,地下一层主要为职工食堂、餐厅及相关设备用房,地上一层、二层、三层主要功能为办公、会议等,地上四层至五层为休息室,建筑结构形式为框架剪力墙结构,抗震设防烈度为8度,图纸包含:建筑总说明,节能设计专篇,室内装修表,门窗表,平面图,立剖面图,玻璃采光顶详图,楼梯详图,电梯平面详图、剖面图,卫生间平面详图,门窗详图,墙身大样图;结构总说明,基础结构平面图,基础详图,墙柱结构图,剪力墙构造边缘构件配筋表,地下室顶板梁及拉梁平面配筋图,各层梁平面配筋图,地下室顶板结构平面图,各层结构平面配筋图,楼梯结构平面详图、剖面图;给排水设计说明、图例,给排水消防平面图,卫生间平面详图,洗衣房、厨房及报警阀室大样,水箱间大样及剖面,消火栓、喷淋系统图,给排水立管图;暖通设计说明,采暖系统流程图,暖通平面图,排烟系统流程图;电气设计说明,低压配电系统图,综合布线及有线电视系统图,火灾自动报警系统图,电气平面图,照明平面图,弱电平面图,消防平面图,防雷接地平面图等
建筑面积:8850.09㎡地上层数:5层建筑高度:19.8m地下层数:1层高度类别:多层图纸深度:施工项目地址:北京市设计时间:2012建筑风格:现代效果图:无
