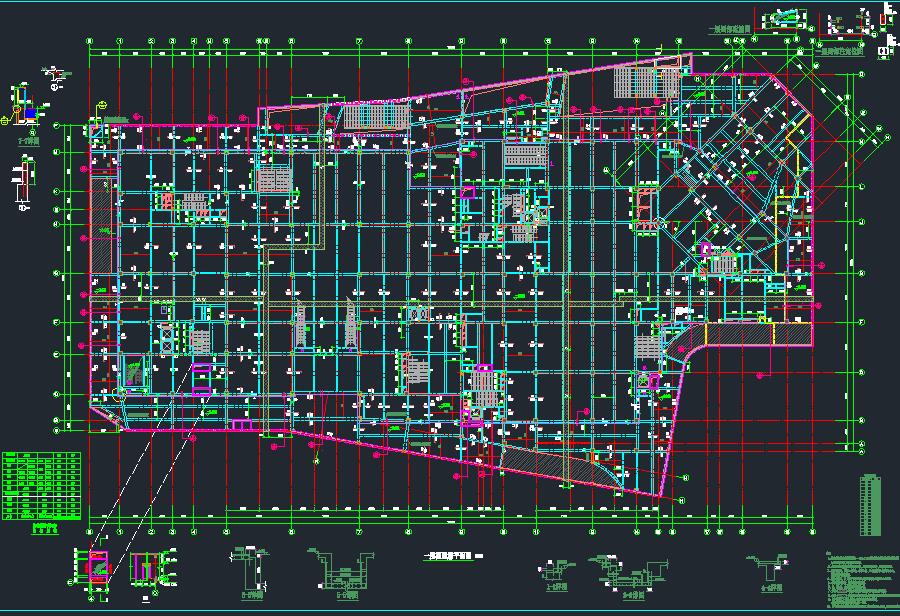

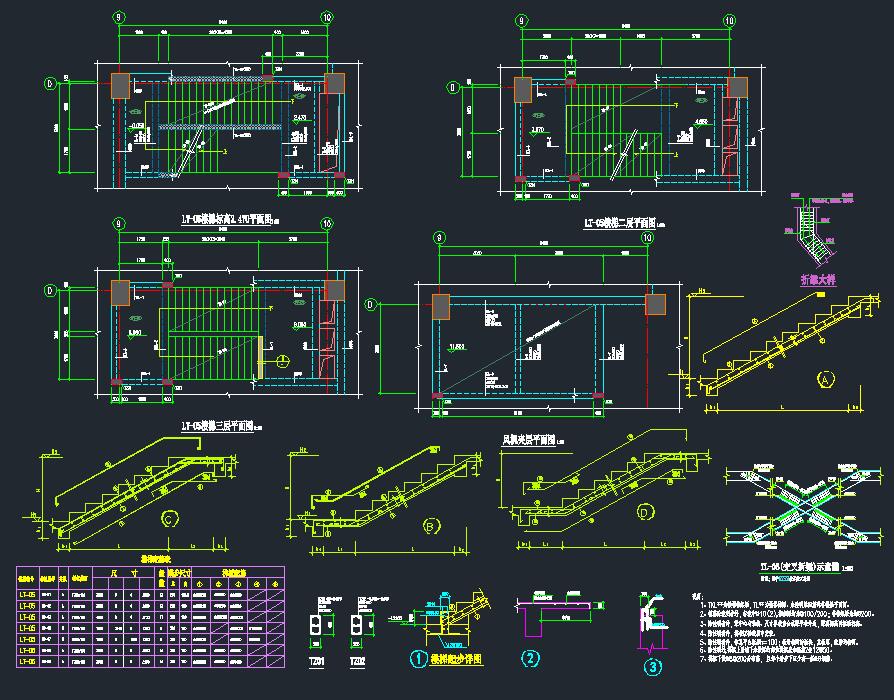

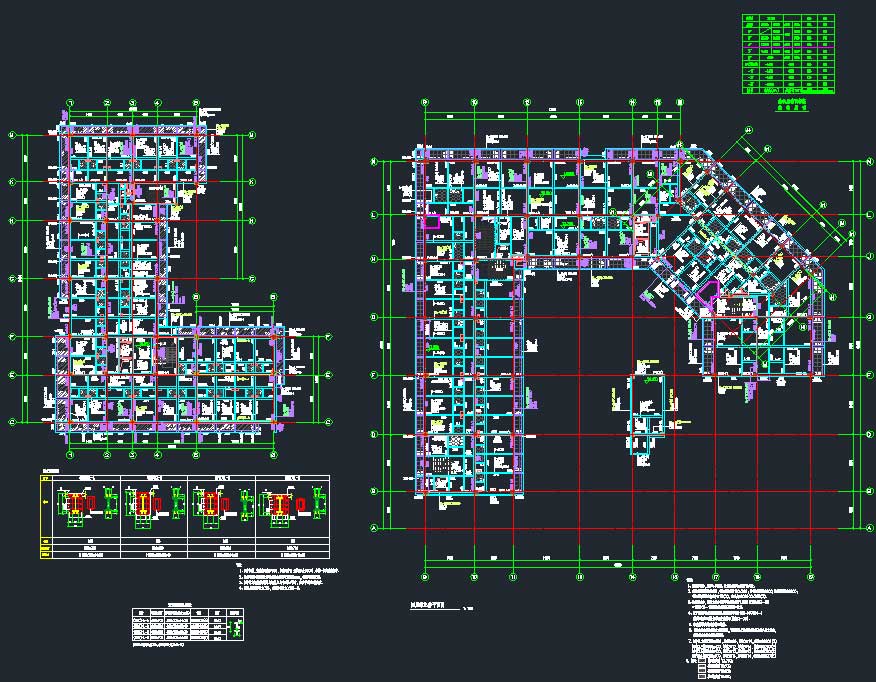

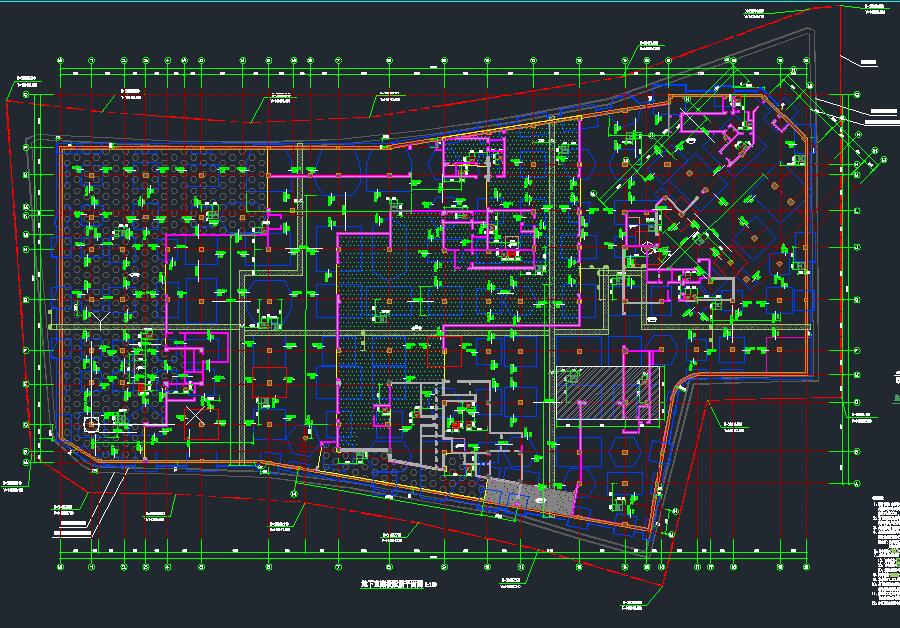

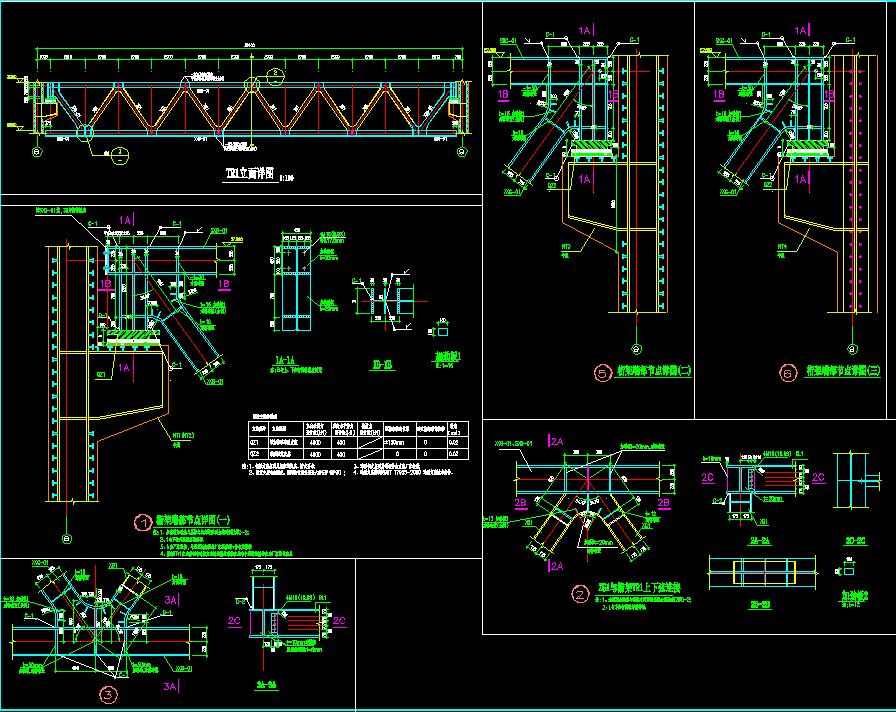

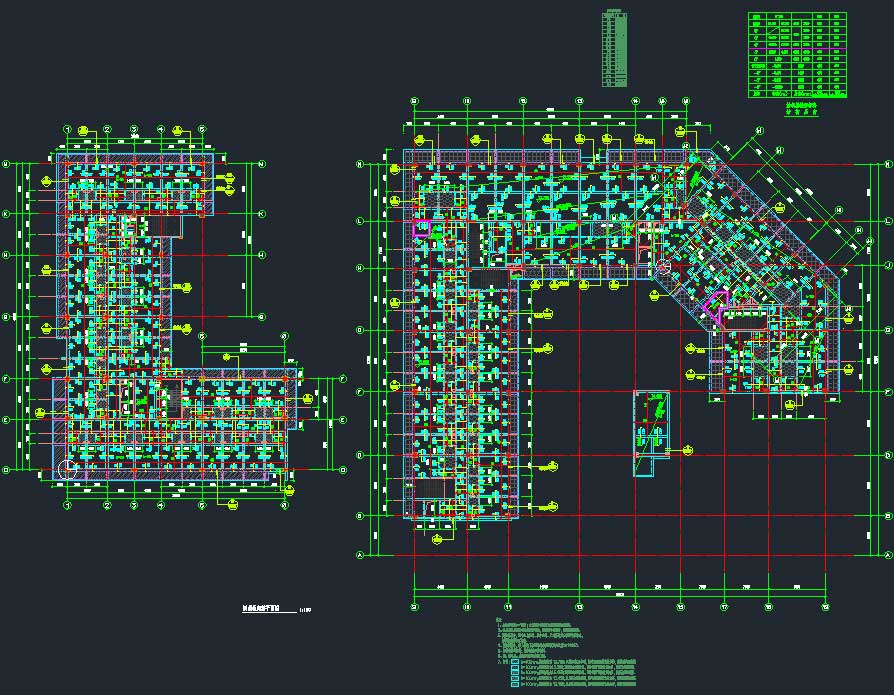

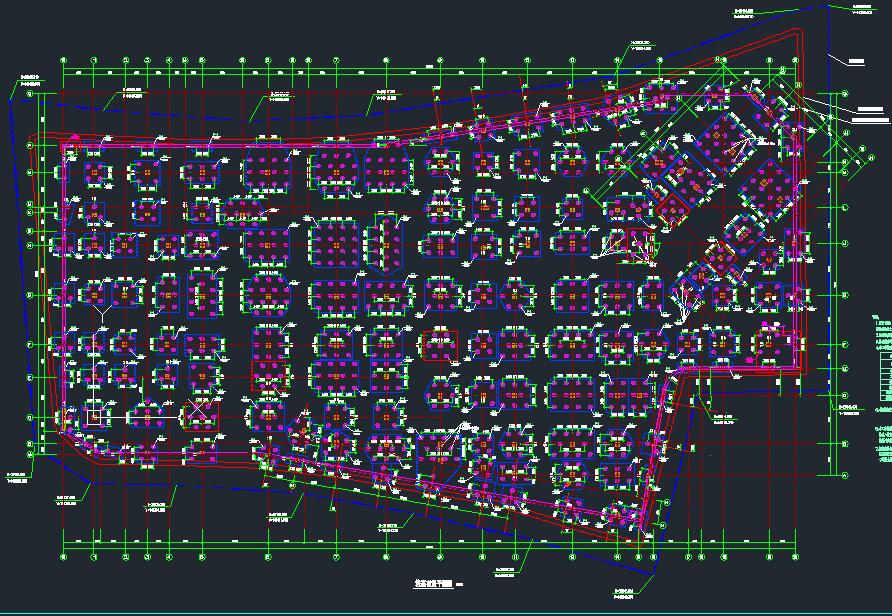

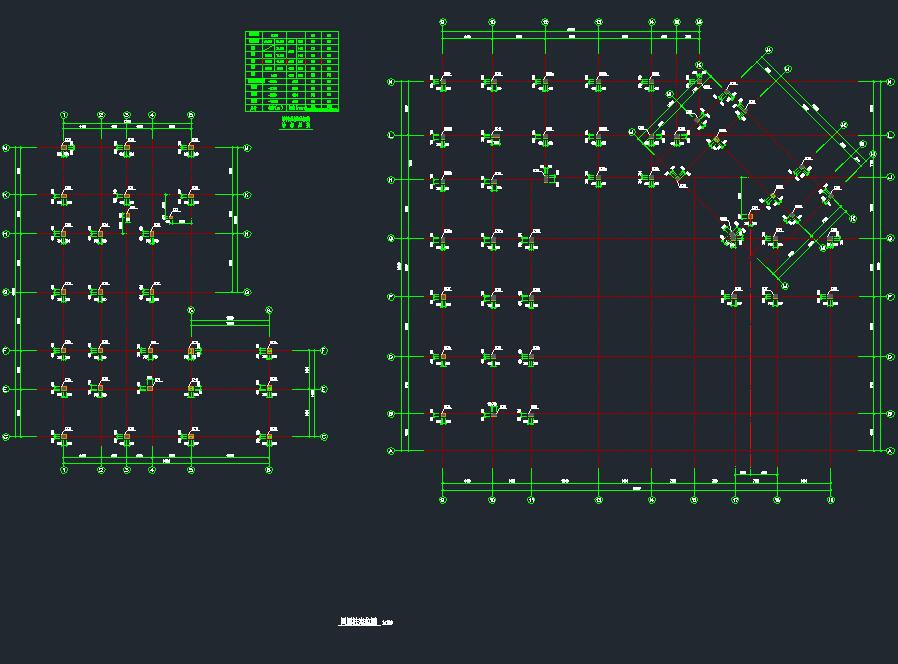

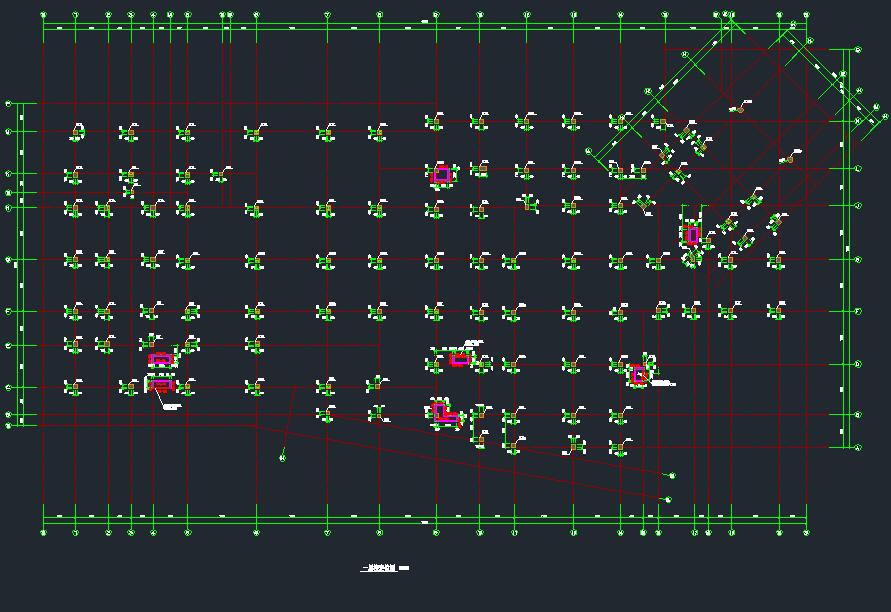

说明:某6层酒店框架结构施工图,1~3层为裙房,层高为4.5米,左侧为五层办公楼,层高为4.5米,右侧6层公寓楼组成,层高为3.4米,屋面结构标高分别为22.85米和23.75米,地下设置三层车库。图纸内容含结构设计总说明、梁板墙柱补充及调整、设备基础通用做法及典型结构详图、钢结构总说明、标准详图(板件连接及梁梁连接、柱柱,梁柱连接及孔洞加强、SRC梁柱节点构造)、旋挖成孔灌注桩说明、桩配筋详图及配筋表、桩基布置平面图、承台布置平面图、承台详图及配筋表、底板配筋平面图、底板及外墙详图、柱定位图、柱配筋详图、板配筋平面图、梁配筋平面图、屋面桁架详图、雨棚节点详图、钢骨柱脚详图、钢骨梁柱节点连接详图、楼梯结构详图、坡道梁板配筋平面图、坡道结构梁板配筋平面图、坡道中心线剖面图、坡道详图、墙身详图以及部分人防图纸(不全)、计算书等。
结构类型:框架基础类型:桩基抗震烈度:7度抗震风压:0.75kN/㎡雪压:建筑面积:建筑高度:22.85,23.75m地上层数:5,6层地下层数:3层高度类别:多层图纸深度:施工项目地址:广东省设计时间:2017
