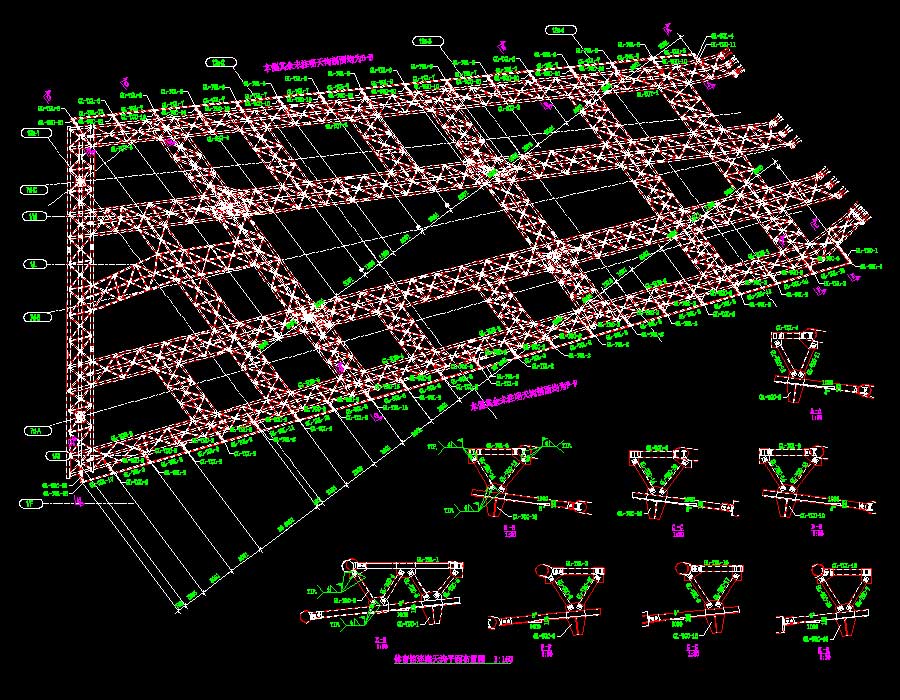

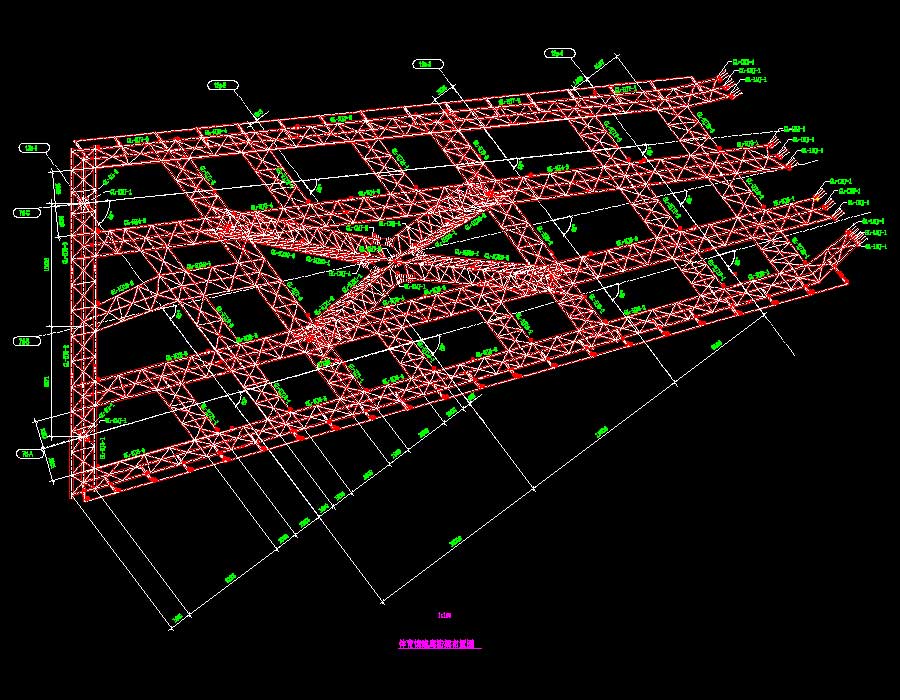

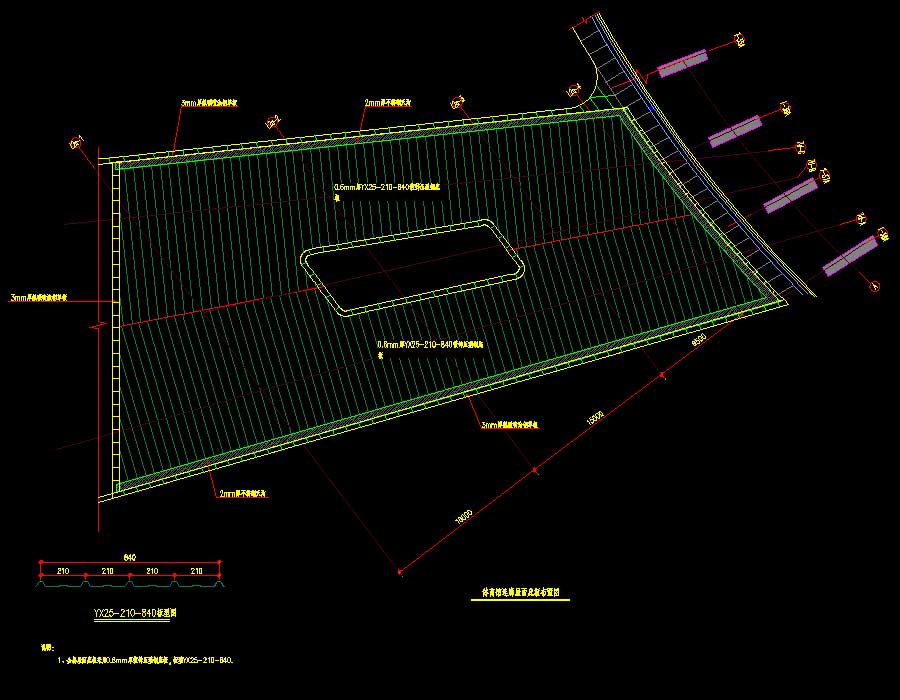

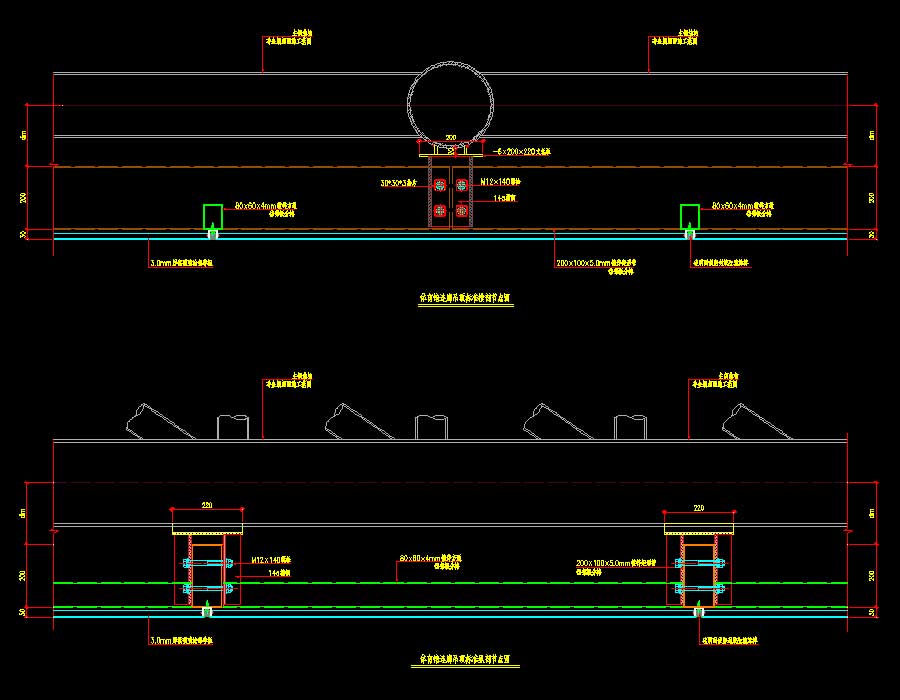

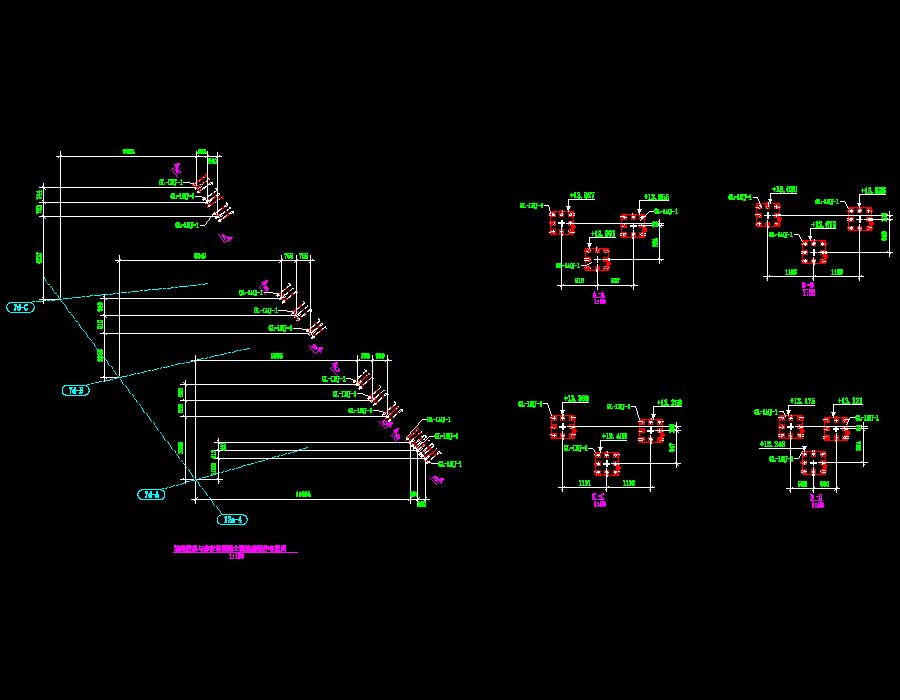

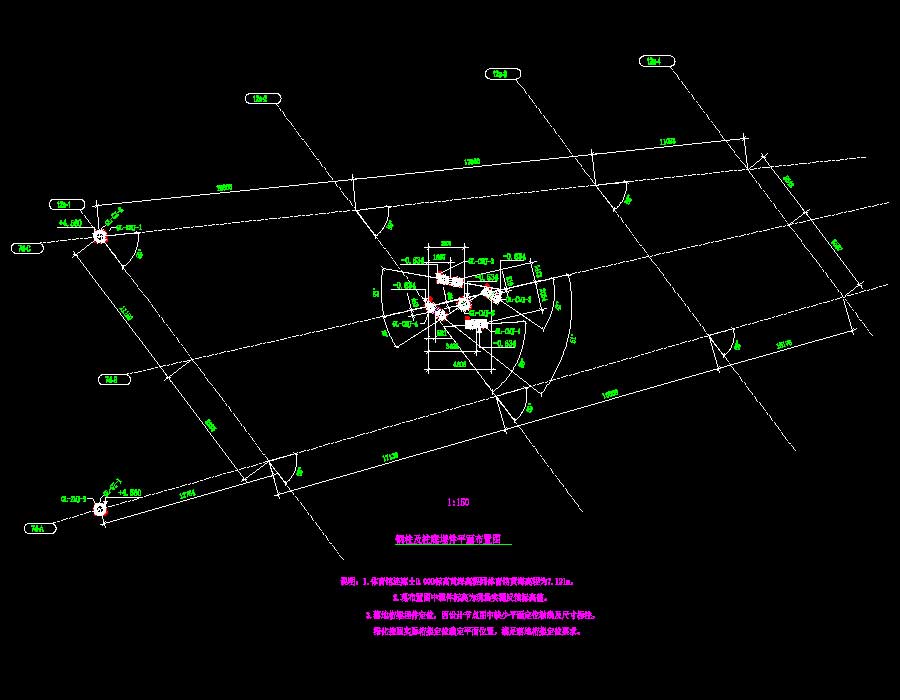

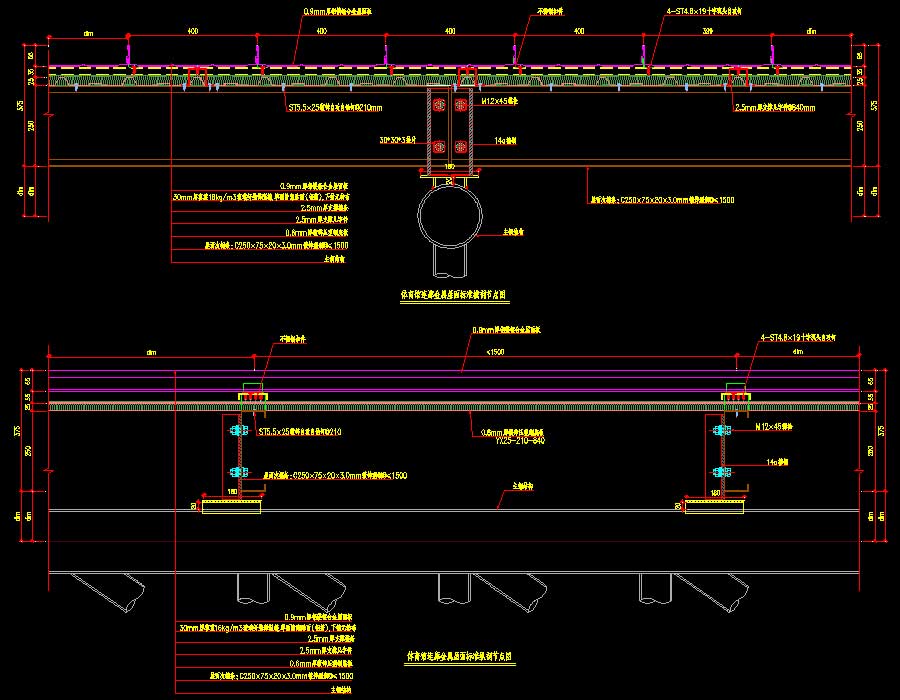

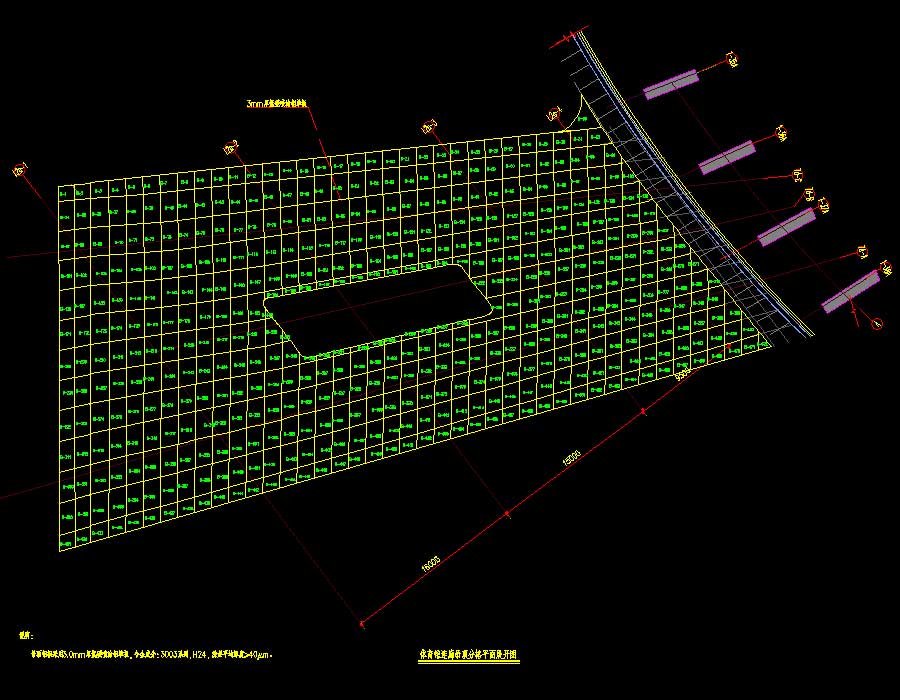

说明:该项目为某体育中心升级改造工程,体育馆连廊结构施工图。图纸内容含:混凝土结构设计总说明、体育场连廊基础平面图、体育场连廊墙柱定位图、体育场连廊二层结构平面图、新建连廊柱配筋大样、屋面桁架(局部)修改平面及大样图、光彩游泳场连廊基础平面图、光彩游泳场连廊连廊墙柱定位图、光彩游泳场连廊二层结构平面图、体育馆连廊钢结构设计总说明、体育馆连廊构件材料表、连廊桁架与体育场混凝土梁连接、体育馆连廊天沟布置图、体育馆连廊钢柱及埋件布置图、体育馆连廊桁架布置图、体育馆连廊金属屋面深化设计说明、体育馆连廊檐口构件图、体育馆连廊钢结构屋盖立面装饰幕墙平面布置图、体育馆连廊檐口铝板展开图、体育馆连廊防坠落平面布置图、体育馆连廊屋面板布置图、体育馆连廊屋面板构件图、体育馆连廊天沟构件图、体育馆连廊天沟平面布置图、体育馆连廊天沟龙骨平面布置图、体育馆连廊屋面次檩条平面布置图、体育馆连廊屋面次檩托平面布置图、体育馆连廊屋面檩条构件图、体育馆连廊吊顶檩条构件图、体育馆连廊吊顶分格平面展开图、体育馆连廊吊顶次檩条平面布置图、体育馆连廊吊顶主檩条平面布置图、体育馆连廊吊顶主檩托平面布置图、体育馆连廊屋面底板布置图、体育馆连廊屋面底板编号布置图、体育馆连廊底板构件图。
结构类型:其它基础类型:抗震烈度:7度抗震风压:0.5kN/㎡雪压:建筑面积:建筑高度:地上层数:2层地下层数:高度类别:低层图纸深度:施工项目地址:广东省设计时间:2018
