建标库图纸模型 > 多类专业 > 办公 > 某地块多栋办公楼多专业施工图3719520310
<< 返回列表
某地块多栋办公楼多专业施工图3719520310文件大小:165.91M推荐人:馒头图纸张数:174张所属分类:多类专业所含专业:建筑、结构、给排水、电气
分 享
下  载
建筑面积:10306.86,7458.53,5212.7,4593.15,1270.09,1270.09,1270.09,1270.09,10000㎡地上层数:8,8,8,7,3,3,3,3,7层建筑高度:36.1,36.1,36.1,31.5,13.92,13.92,13.92,13.92,26m地下层数:1层高度类别:多层图纸深度:施工项目地址:上海市设计时间:2013建筑风格:现代效果图:无

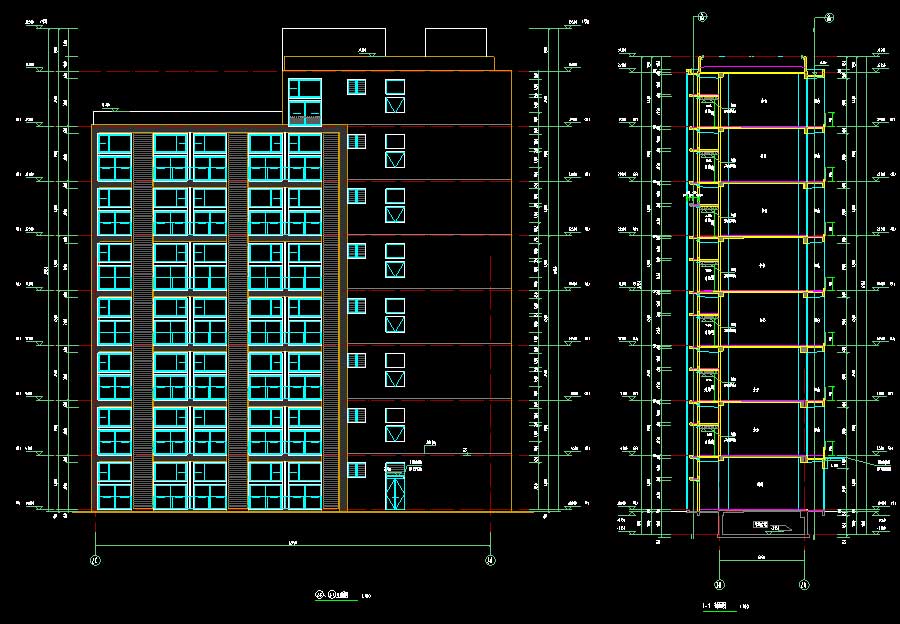

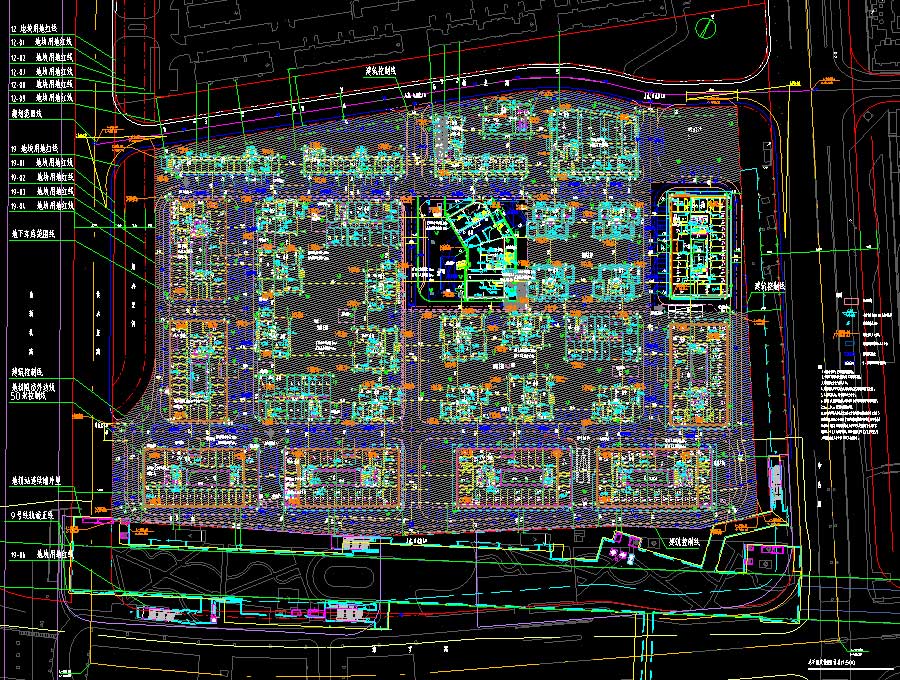

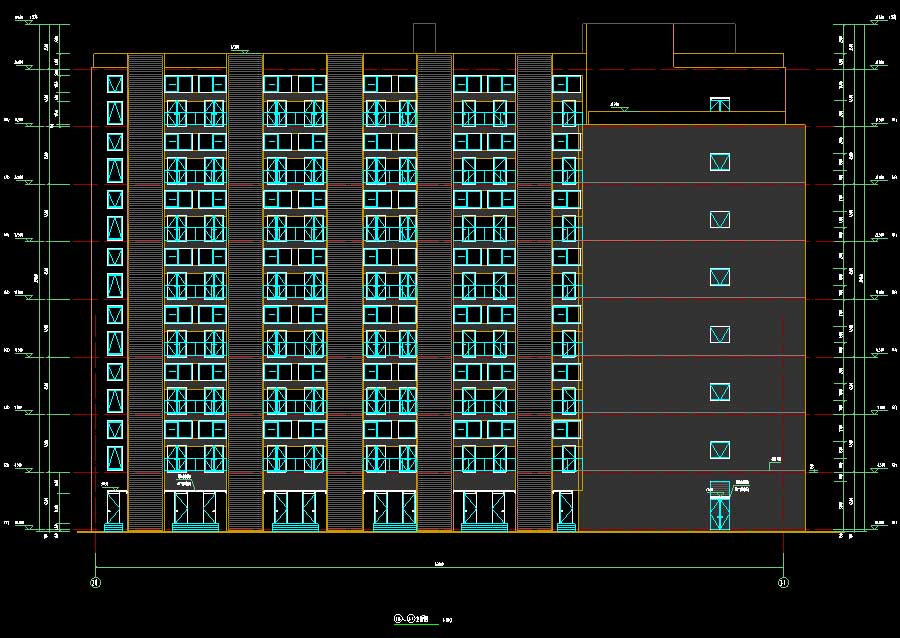

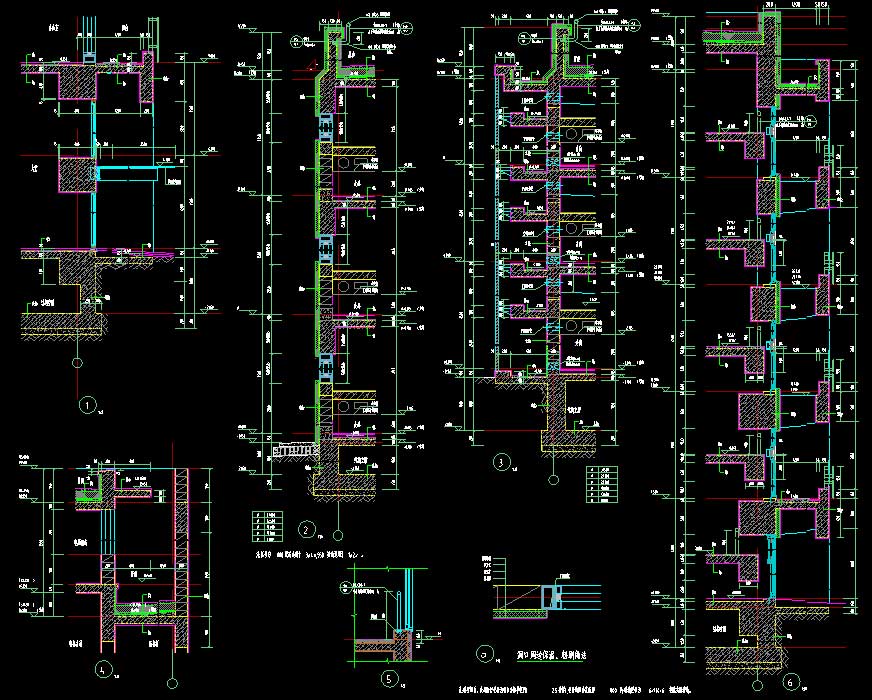

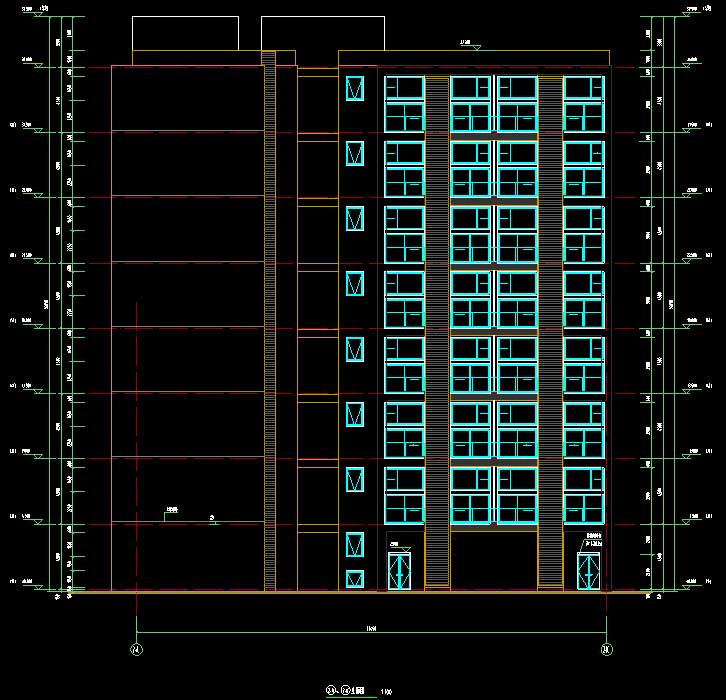

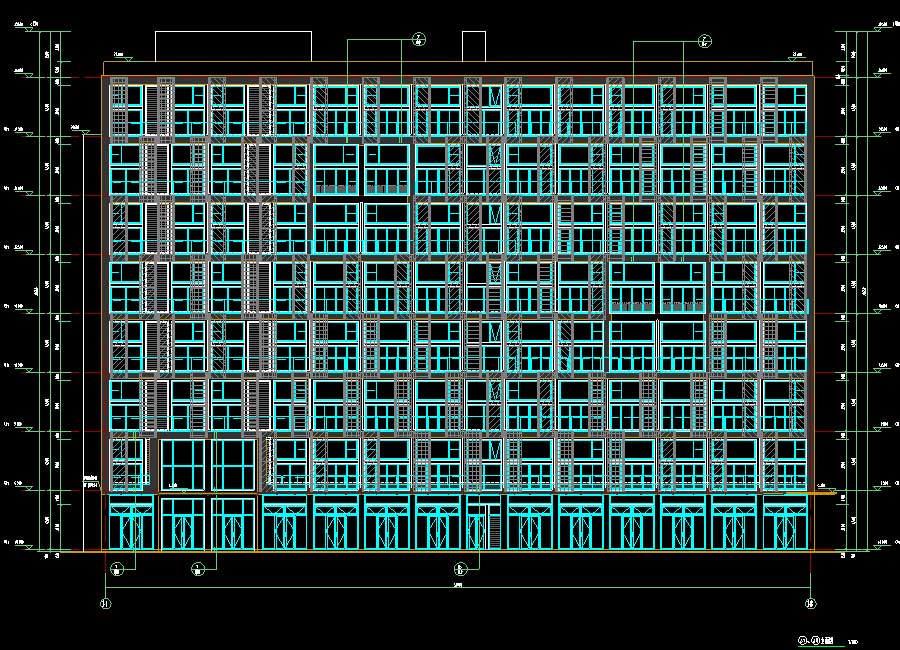

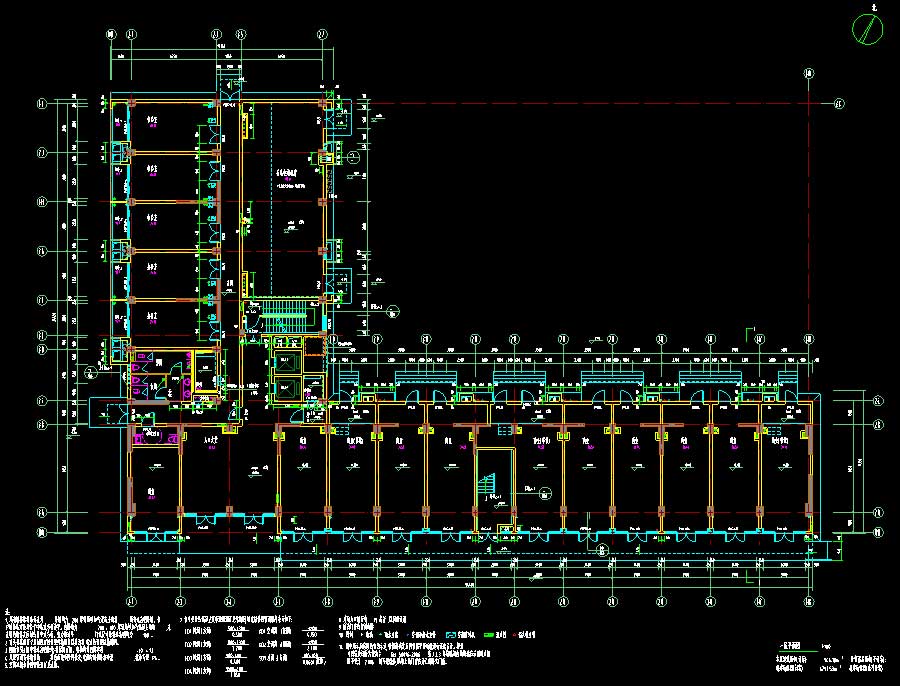

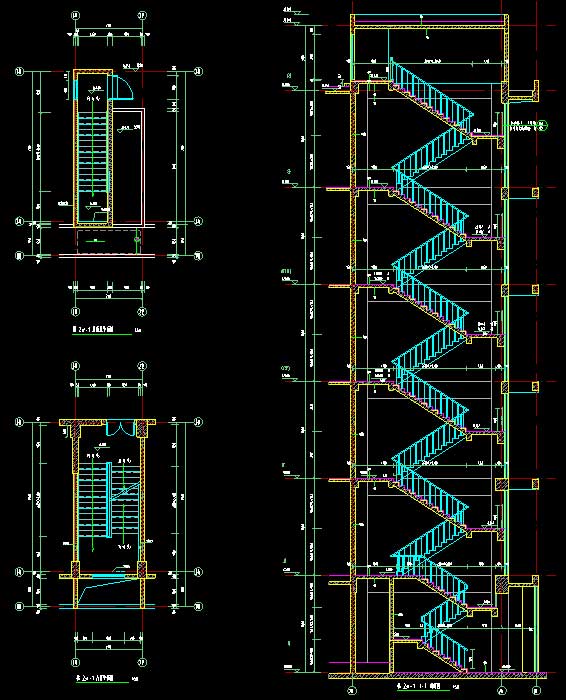

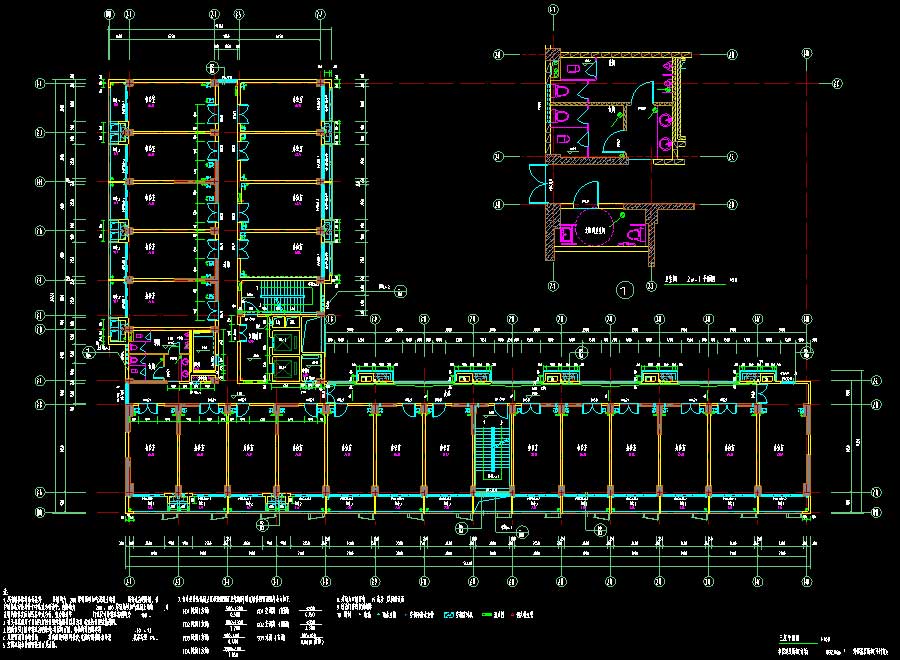

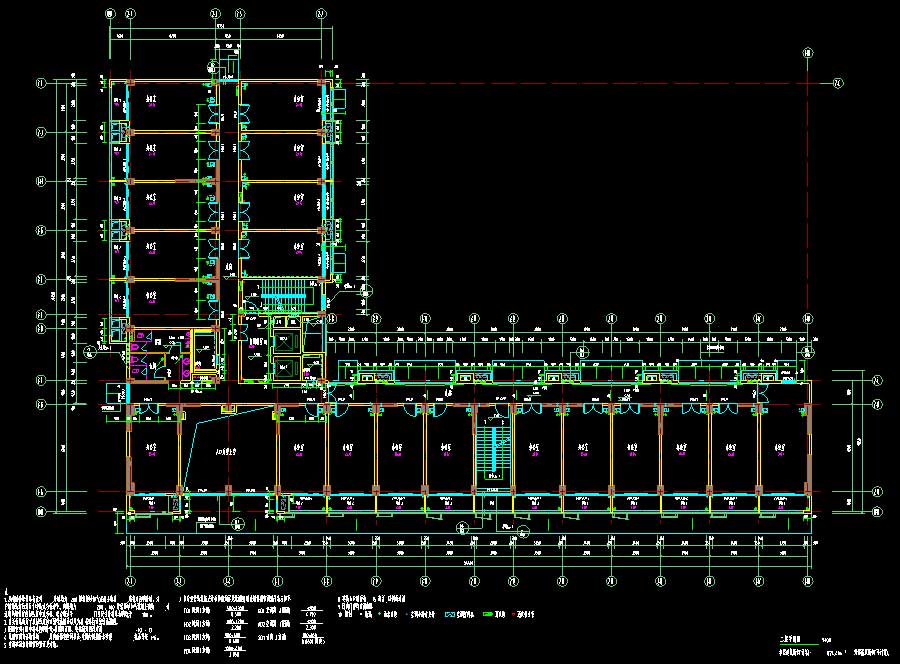

说明:该项目为某地块1~9#办公楼多专业施工图(结构只9#楼有图纸,无结构说明),抗震设防烈度为7度。其中,5~8#地上层数均为3层,建筑高度均为13.92米,建筑面积均为1270.09平方米;4#、9#地上层数均为7层,地下层数均为1层,建筑高度分别为31.5、26米,建筑面积分别为4593.15、10000平方米;1~3#地上层数均为8层,地下层数均为1层,建筑高度均为36.1米,建筑面积为5212.7~10306.86平方米。图纸内容含:建筑说明,绿化分析图,交通流线分析图,消防分析图,总平面定位图,竖向及道路布置图,平面图,立面图,剖面图,楼梯大样图,墙身大样图,门窗大样图;给排水说明,给排水、消防平面图,给水系统原理图,污废排水系统原理图,排水系统原理图,凝结水系统原理图,雨水系统原理图,消火栓系统原理图,喷淋系统原理图,喷淋平面图,卫生间给排水详图;基础平面布置图,梁平法施工图,板平法施工图,平面布置图,墙柱定位及详图,桩位平面布置图,楼梯详图,坡道详图;电气说明,火灾自动报警系统设计说明,竖向配电干线及防电涌保护器分布系统图,低压配电间系统图,接地及等电位系统示意图,配电间大样图,强弱电间大样图,漏电火灾报警系统图,配电箱系统图,火灾报警系统图,安防、背景音乐及应急广播系统图,通信网络预埋管系统图, 有线电视系统图,弱电平面图,电力平面图,照明平面图,火灾报警平面图,屋顶防雷平面图,基础接地平面图等等。专业包括建筑、结构、给排水、电气。
