建标库图纸模型 > 采暖通风 > 文娱 > 3层低层大学体育馆暖通施工图3719500309
<< 返回列表
3层低层大学体育馆暖通施工图3719500309文件大小:18.77M图纸张数:44张推荐人:yianyin所属分类:采暖通风
分 享
下  载
冷热源:空气源热泵,其它空调系统:全空气系统,制冷剂系统采暖系统:建筑面积:39799.04㎡建筑高度:23.95m地上层数:3层地下层数:1层高度类别:低层图纸深度:施工项目地址:河南省设计时间:2021

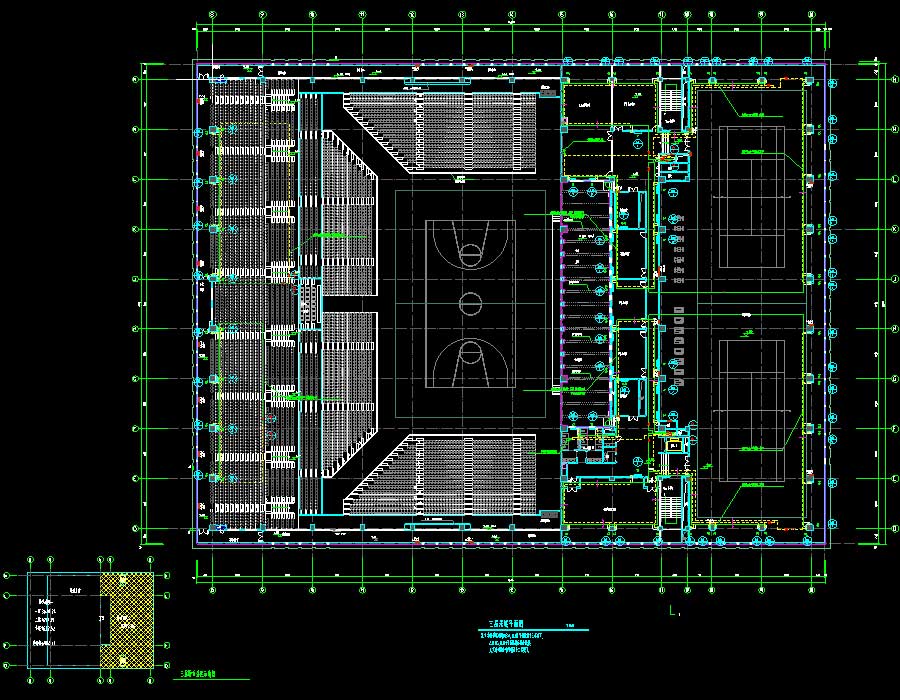

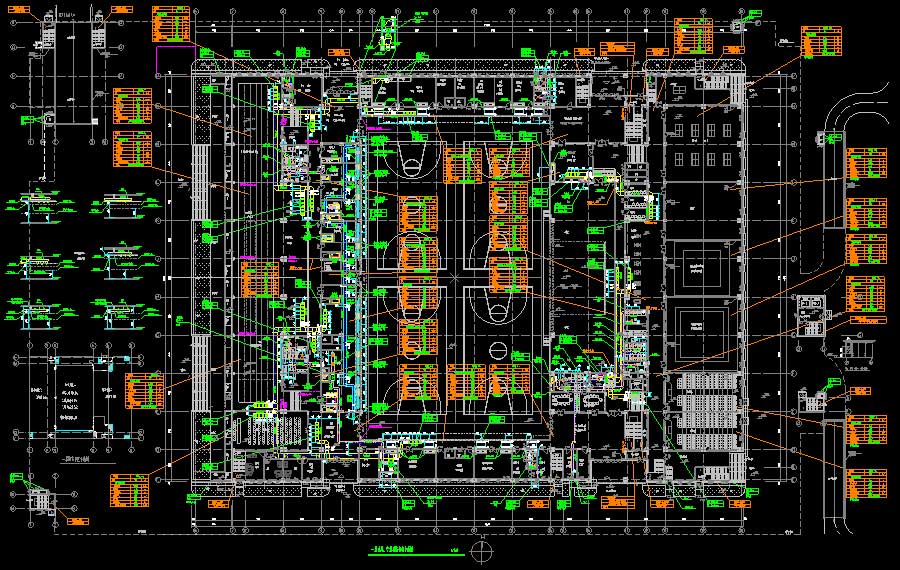

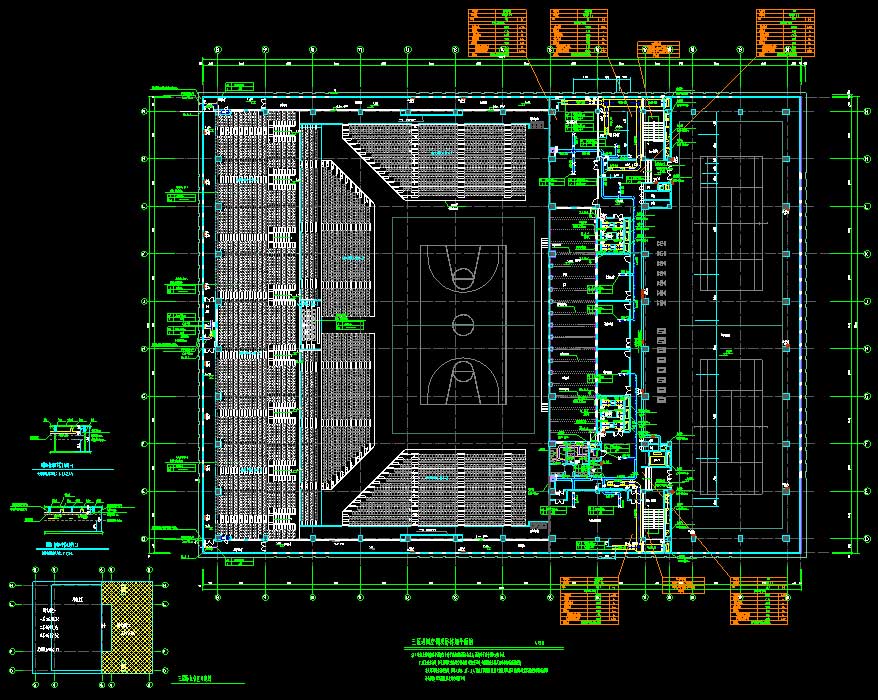

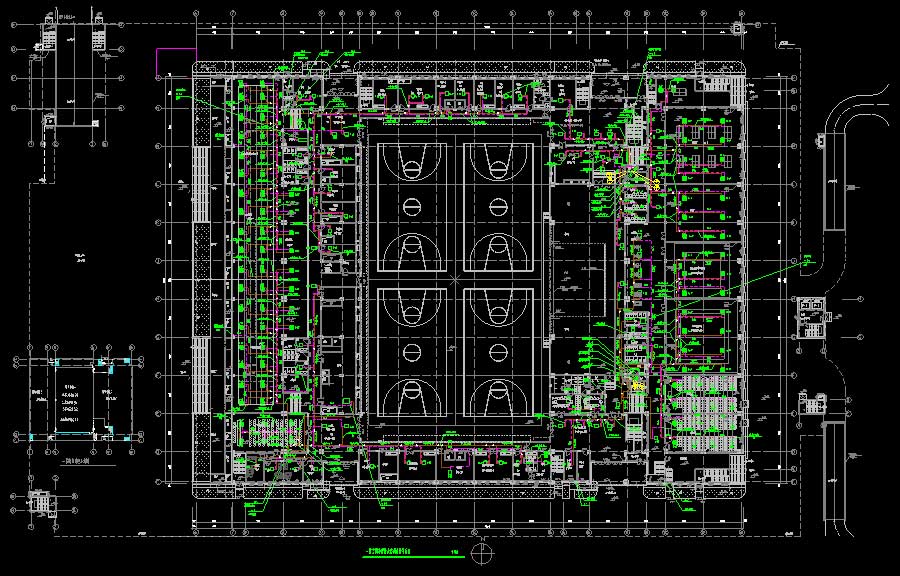

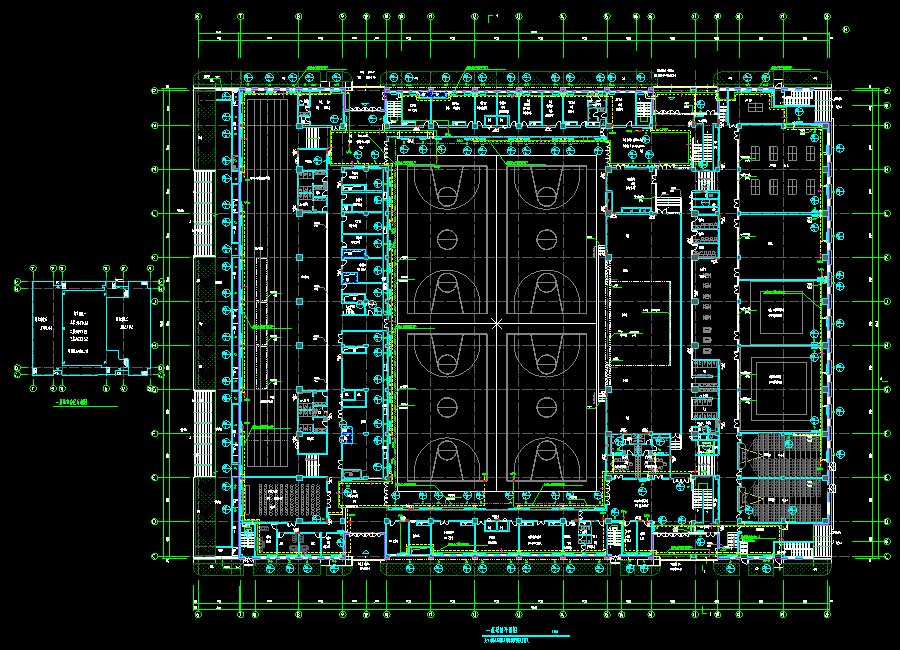

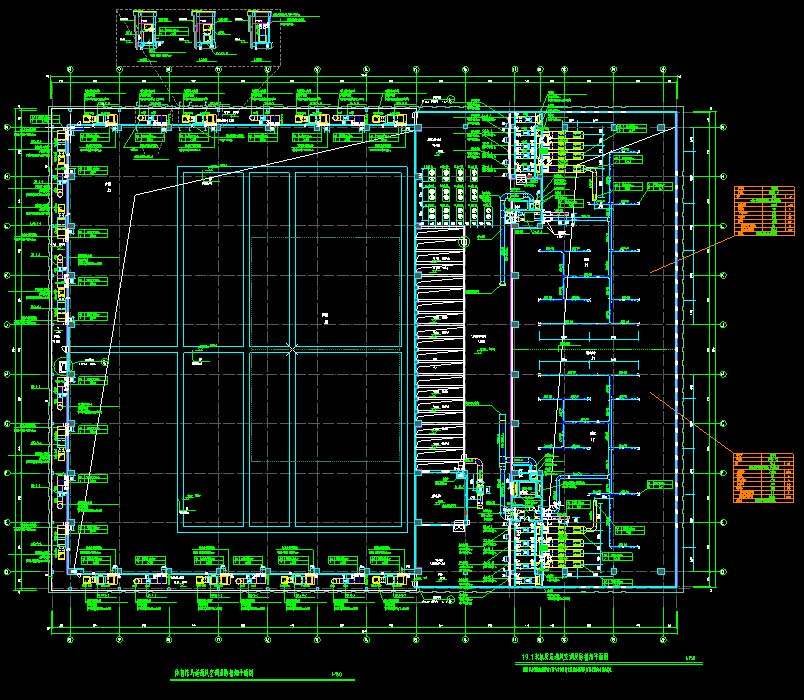

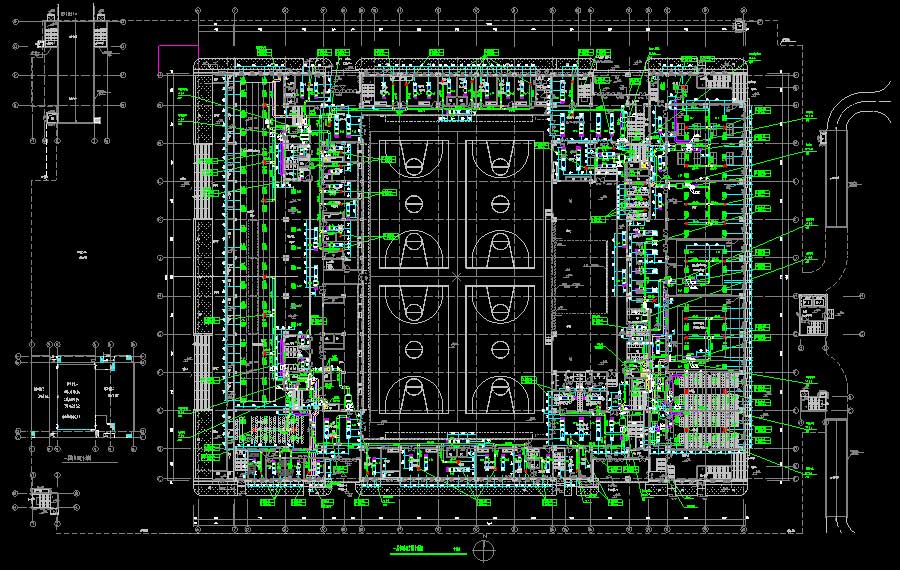

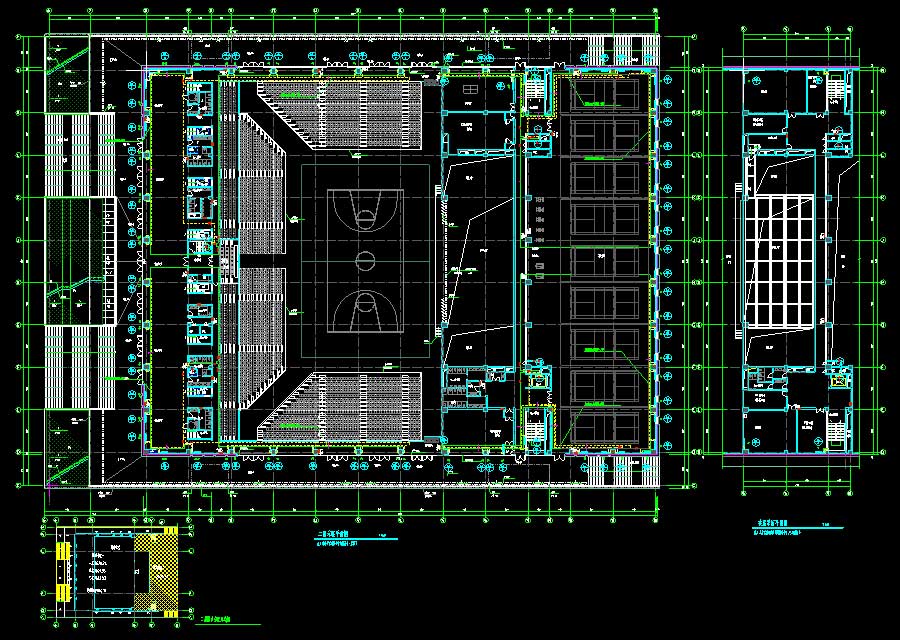

说明:该项目为某大学体育馆暖通施工图,建筑造型最高点高度为23.95米,地上层数3层,地下层数为1层,总建筑面积为39799.04平方米。地下一层建筑面积为19338.56平方米,为地下设备用房和地下停车库部分(地下车库1700平方米兼做人防设施使用),人防级别为甲类核6级常6级人员掩蔽所;地上部分建筑面积为20460.48平方米,为主副馆合建的建筑形式,体育比赛时总座席数为4489座(普通固定坐席2278座,贵宾席21座,普通活动坐席2184座,无障碍坐席6座)。副馆可以作为赛事训练场地和平时学生上体育课或者体育训练使用,主馆和副馆之间为学生活动中心功能。本工程防火类别:为多层建筑,地上部分耐火等级为二级,地下部分耐火等级为一级。比赛大厅采用一次(和二次)回风全空气系统,空调冷源采用风冷热泵机组,设置在屋面,空调水泵房设在地下室。网球馆、羽毛球馆、平时训练和健身休闲场地采用多联机 独立新风系统。图纸内容含:暖通说明,节能设计说明,采暖干管平面图,采暖平面图,采暖分支干管系统图,采暖系统图,通风、空调及防排烟平面图,多联机空调平面图,空调水管平面图,空调冷媒管及空调水管平面图,比赛大厅风管及风口布置剖面图、空调冷热源系统原理图,地下车库空调机房大样图、剖面图,空调水系统原理图,空调风系统原理图,排烟系统原理图,比赛大厅空调冷热源主要设备表,主要设备材料表等等。
