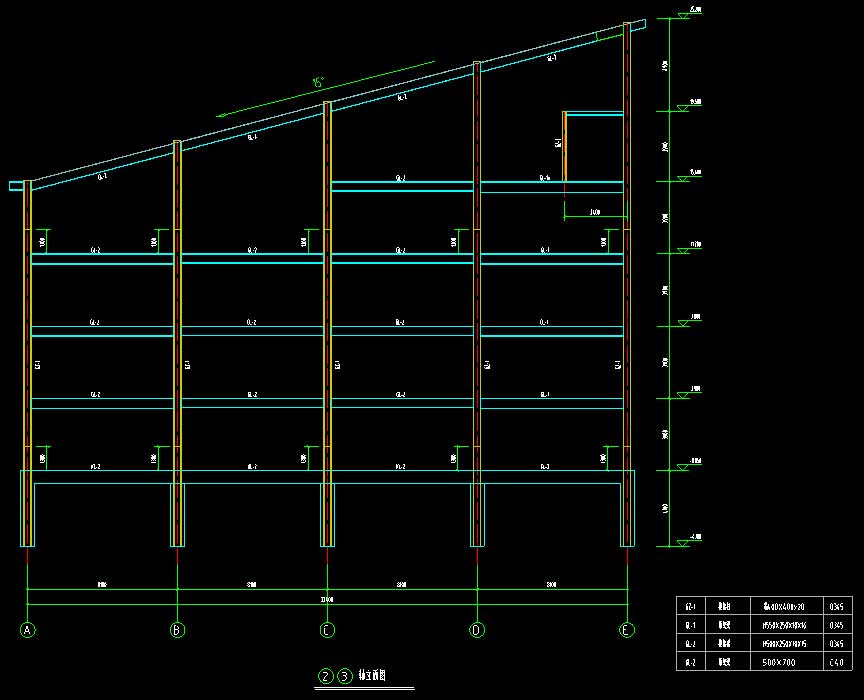

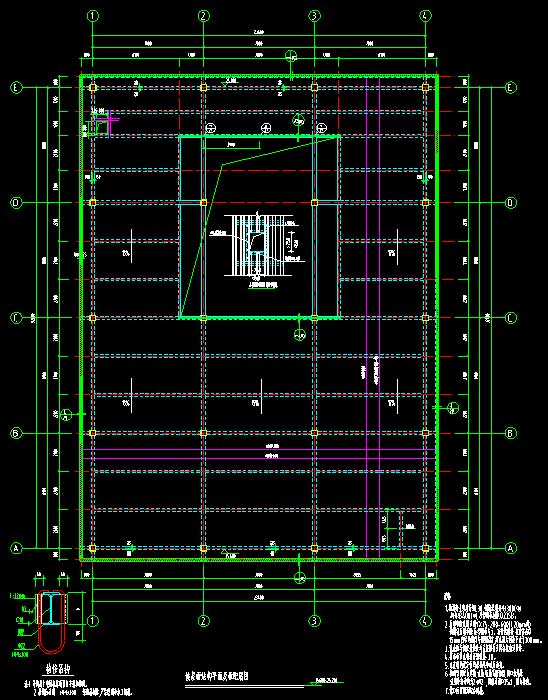

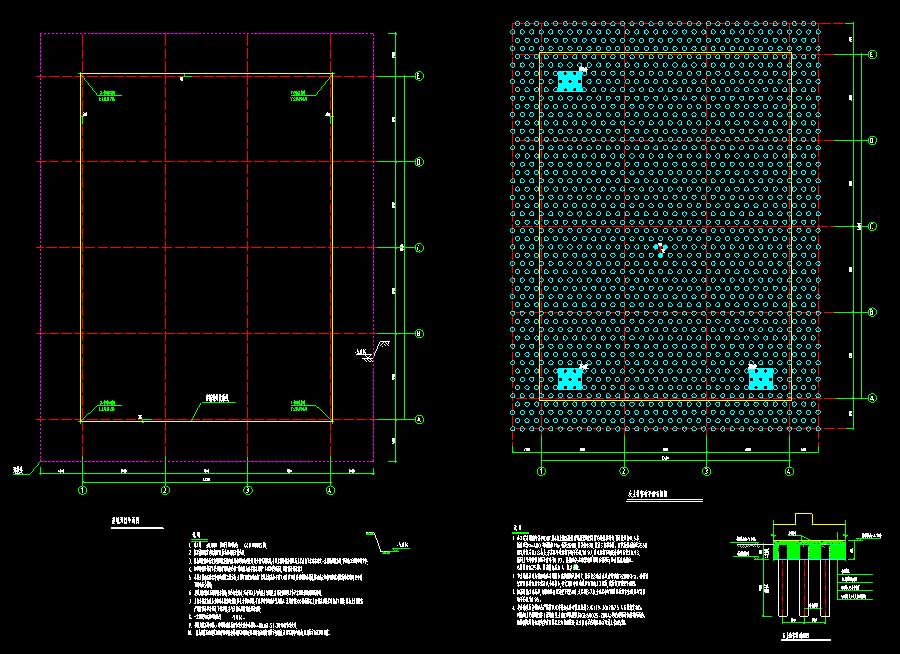

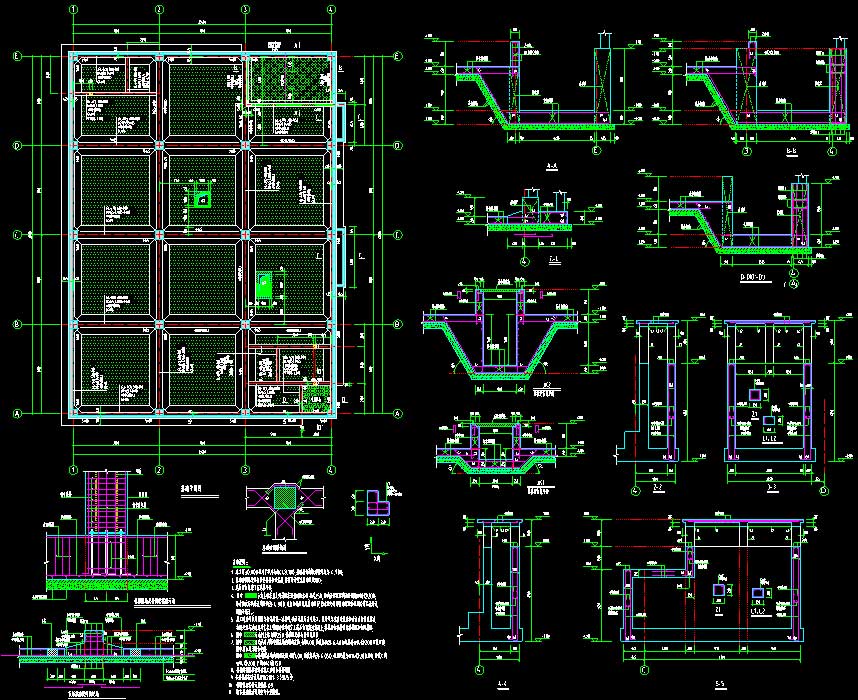

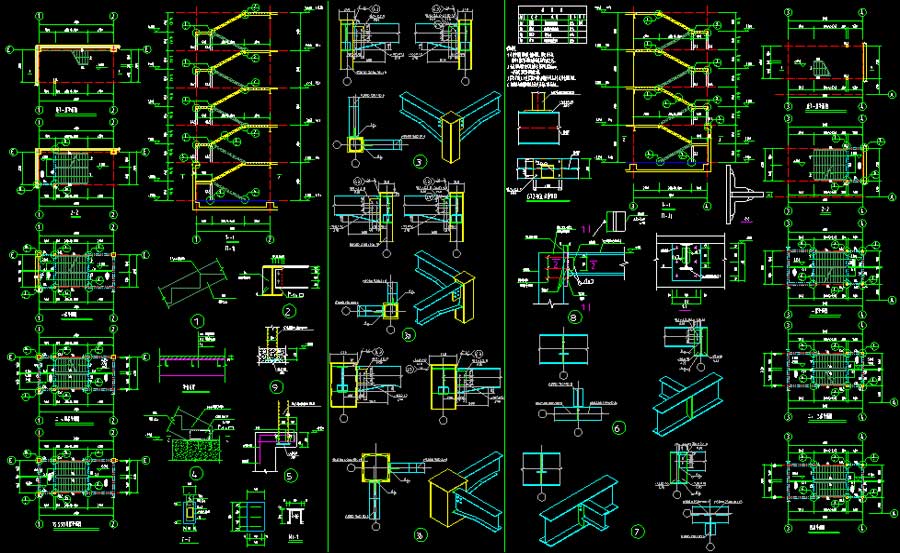

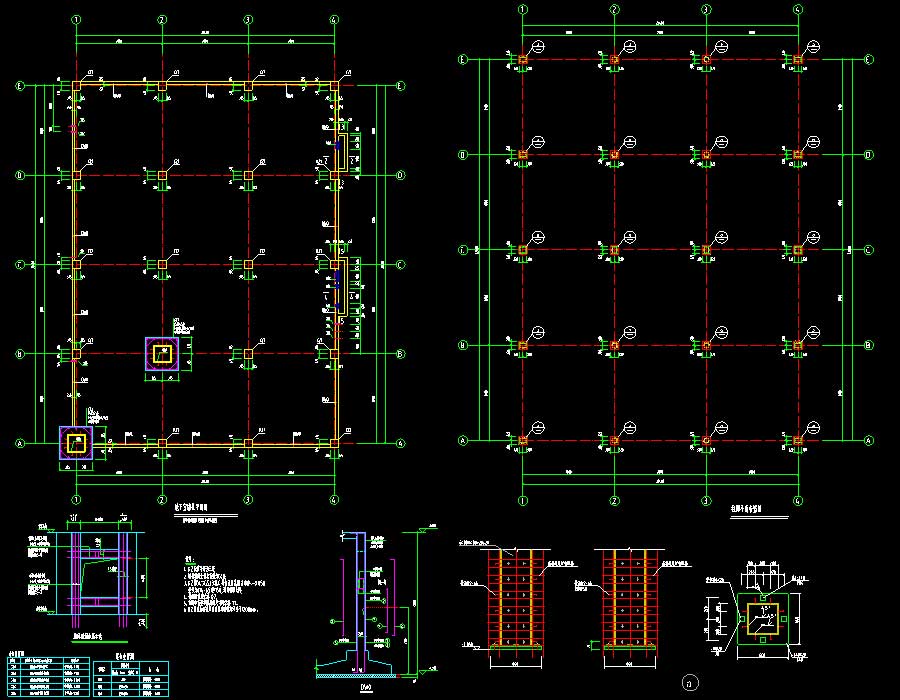

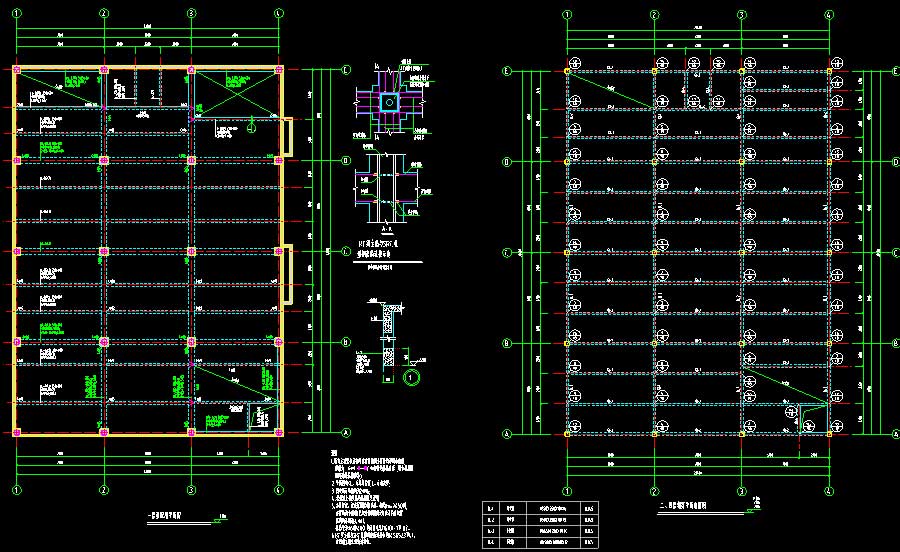

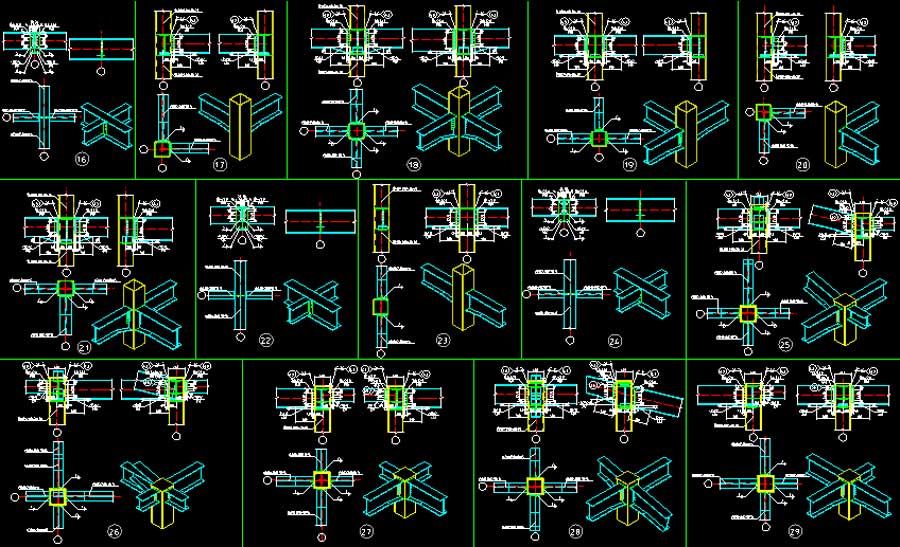

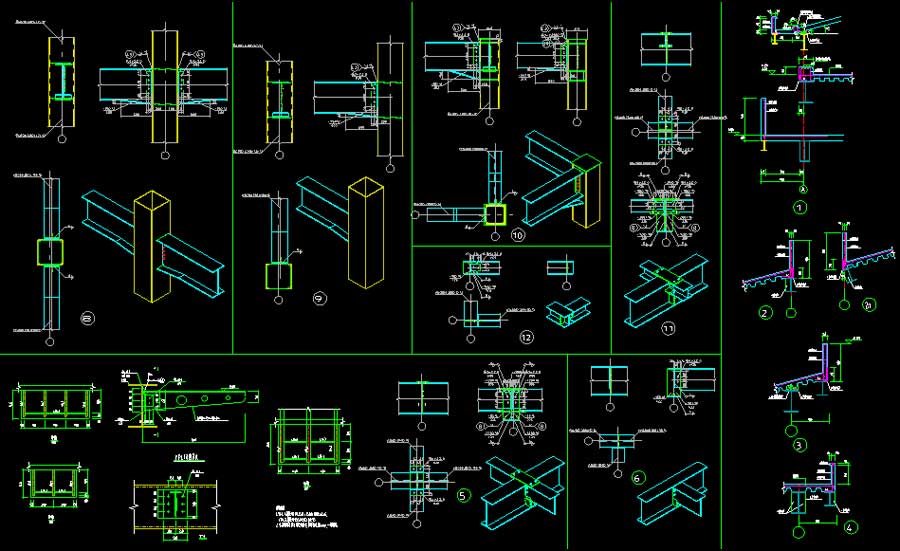

说明: 该项目为某菜市场改造项目结构施工图,抗震设防烈度为8度,本工程为框架钢结构,压型钢板加混凝土组合楼板,基础形式为钢筋混凝土条形基础加防水板。建筑高度为20.4米,地上层数4层,地下层数为1层。图纸内容含:结构说明,地基开挖平面图,灰土挤密桩平面布置图,基础平面图,基础详图,地下室墙柱平面图,柱脚锚栓布置图,柱脚平面布置图,钢柱平面布置图,梁配筋平面图,钢梁平面布置图,轴立面图,梁柱节点详图,标准焊接大样图,结构平面及板配筋图,出屋面天窗结构平面图,节点详图,楼梯详图。
结构类型:钢结构基础类型:条基,其它抗震烈度:8度抗震风压:0.35kN/㎡雪压:0.25kN/㎡建筑面积:建筑高度:20.4m地上层数:4层地下层数:1层高度类别:多层图纸深度:施工项目地址:陕西省设计时间:2014
