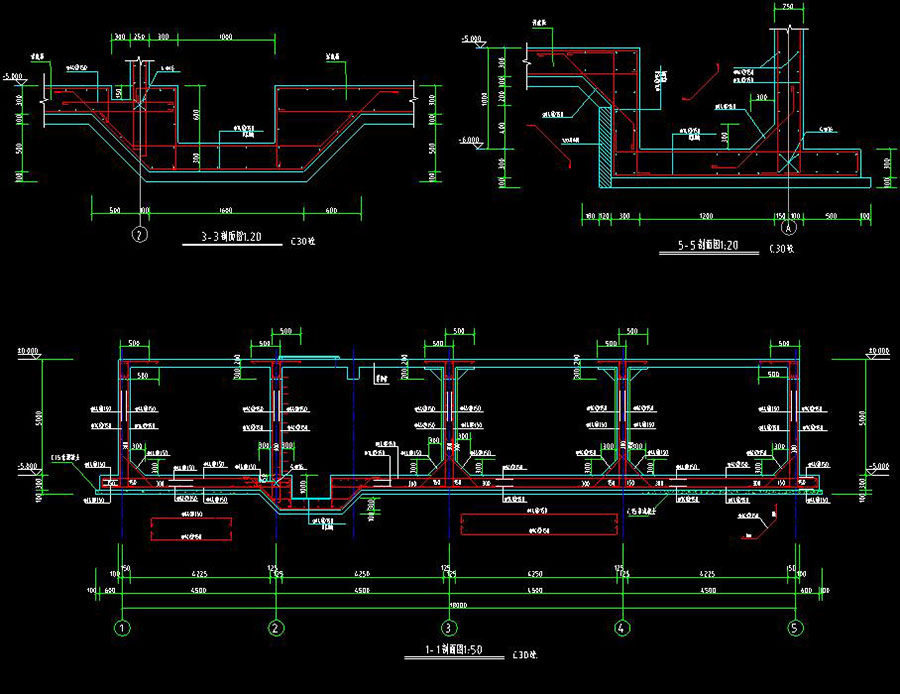

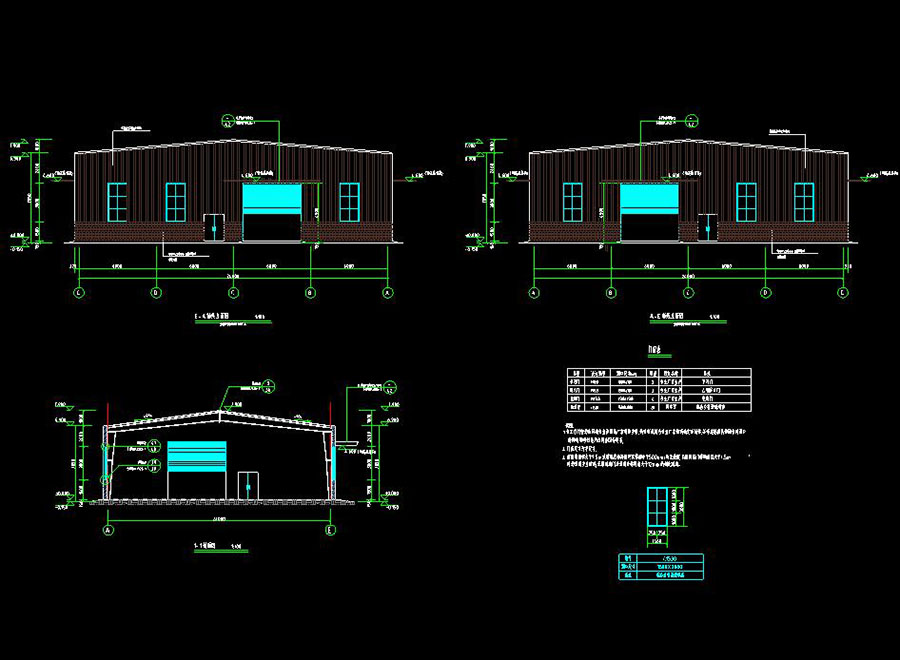

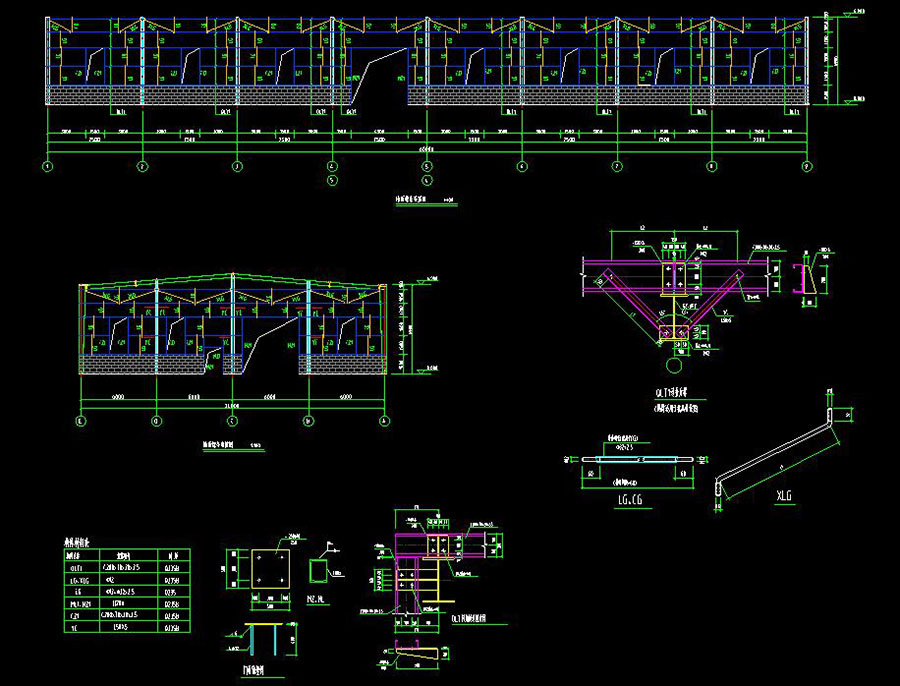

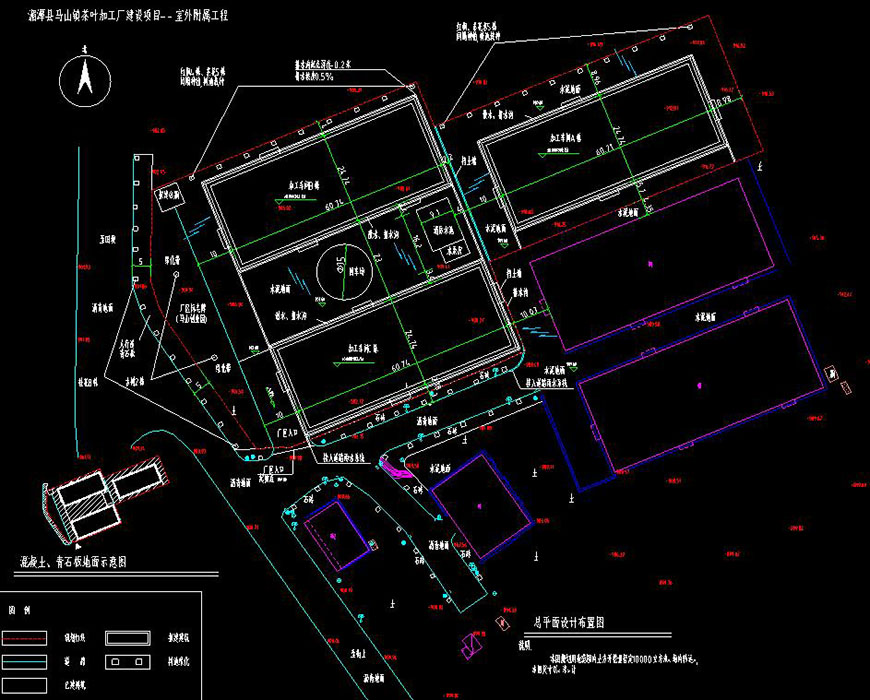

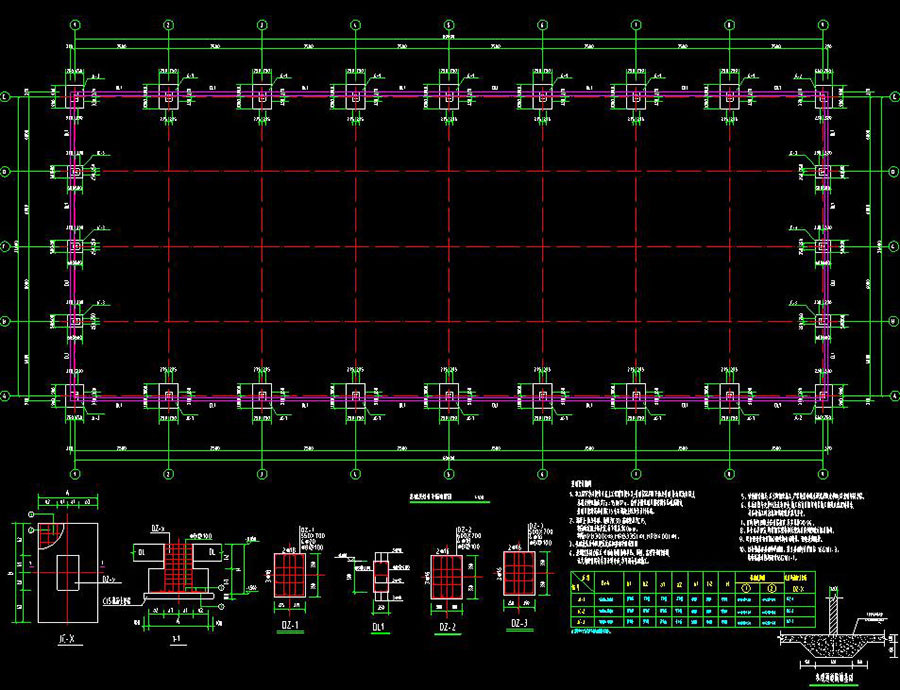

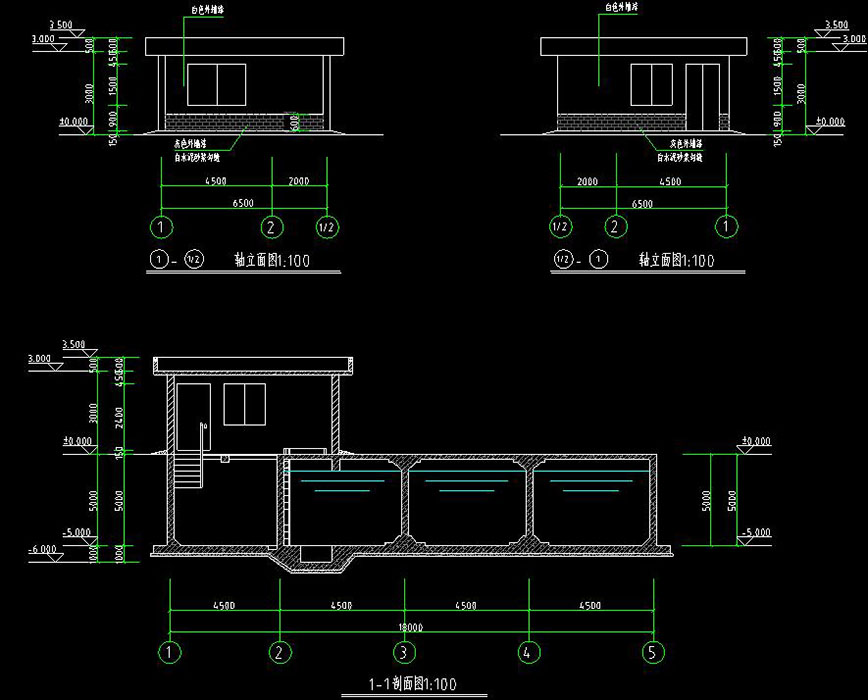

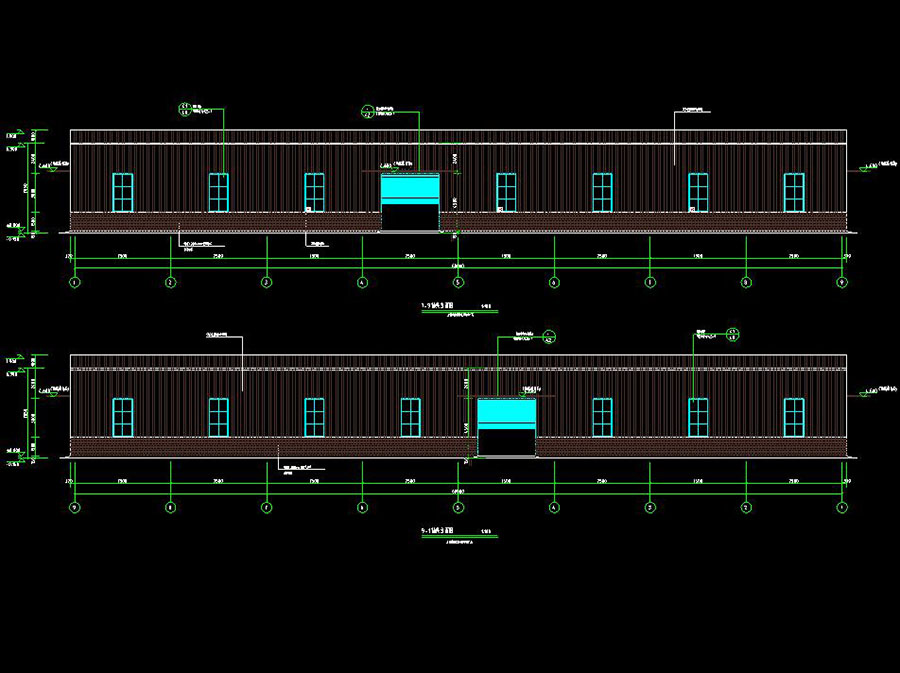

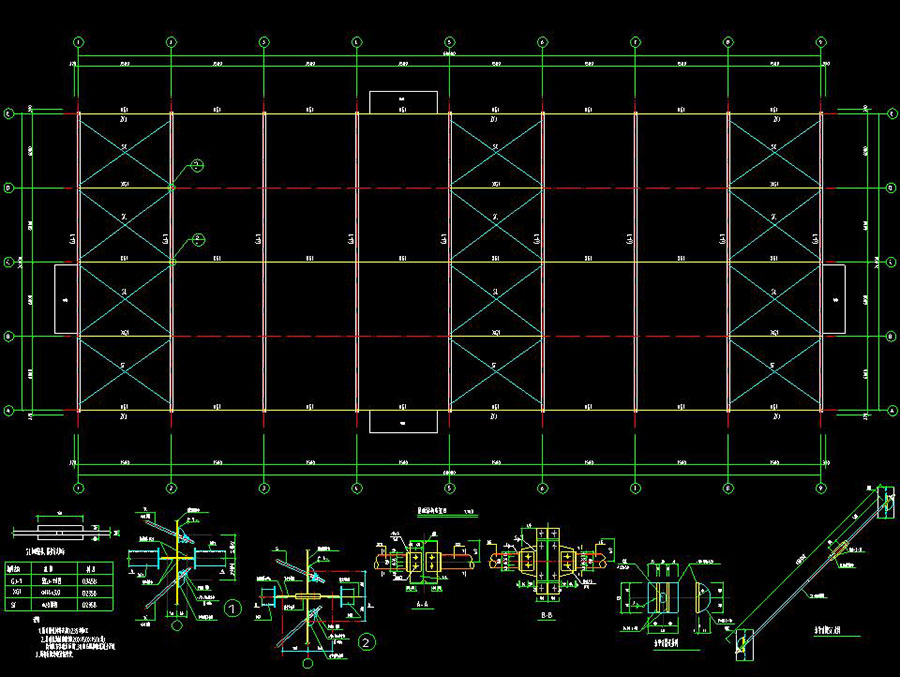

说明:茶叶加工厂建设项目--加工车间、消防水池及泵房,其中加工车间地上1层,建筑高度为6.9m,总建筑面积为1502.71㎡,钢结构,独立基础,消防水池及泵房地上1层,地下1层,室外地坪至主要屋面高度3m,消防水池容积为500m3,泵房面积为79.17㎡,剪力墙结构;图纸包含:总平面设计布置图,坐标标注图,尺寸标注图,室外消防管网平面图,混凝土地面、人行道结构设计图,人行道铺装设计图、排水沟大样图,树池平面图、护石大样图,挡土墙、室外附属工程量统计表;建筑施工图设计总说明,装修材料做法表,平面图,立剖面图,门窗表;钢结构设计说明,基础及短柱平面布置图,锚栓平面布置图,屋面结构布置图,立面结构布置图,屋面檩条布置图,墙面檩条布置图,GJ详图
