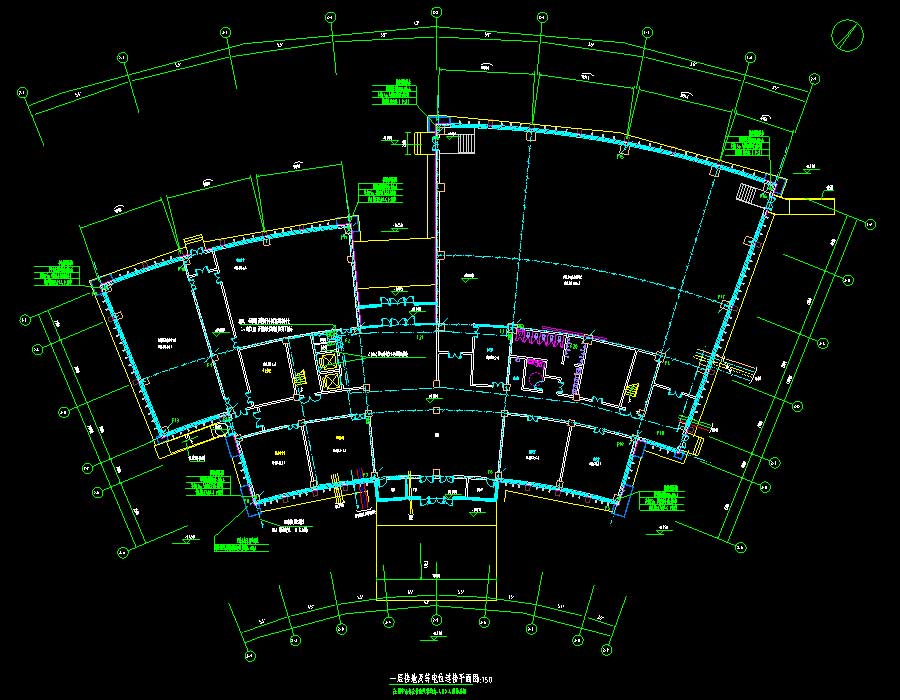

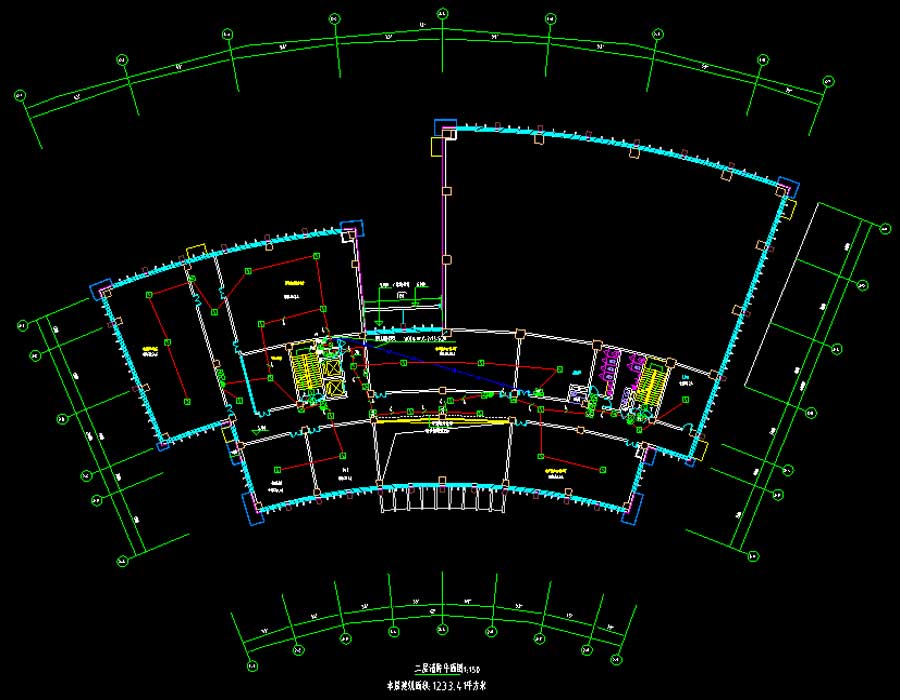

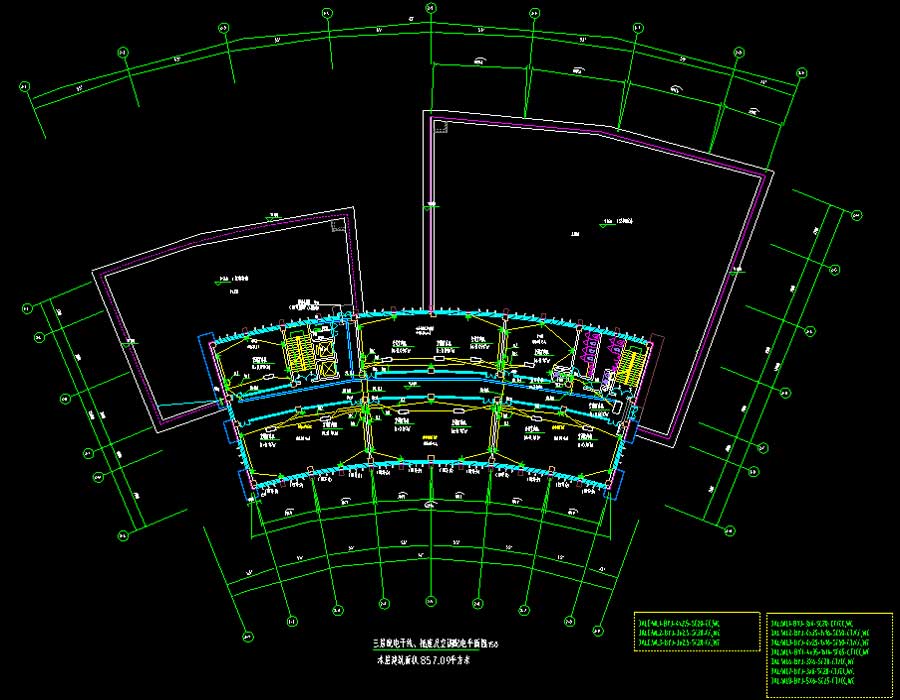

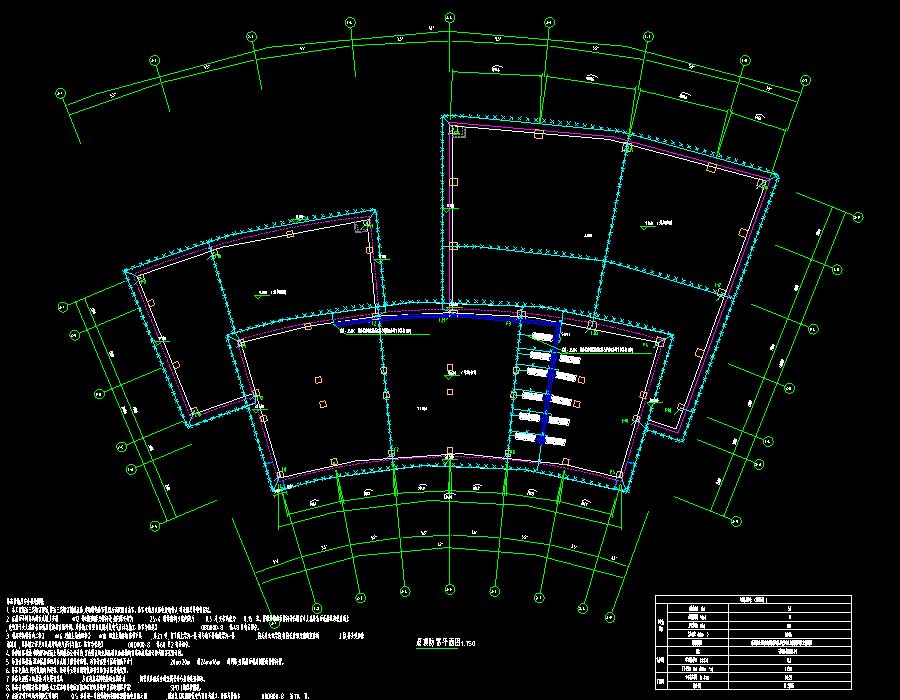

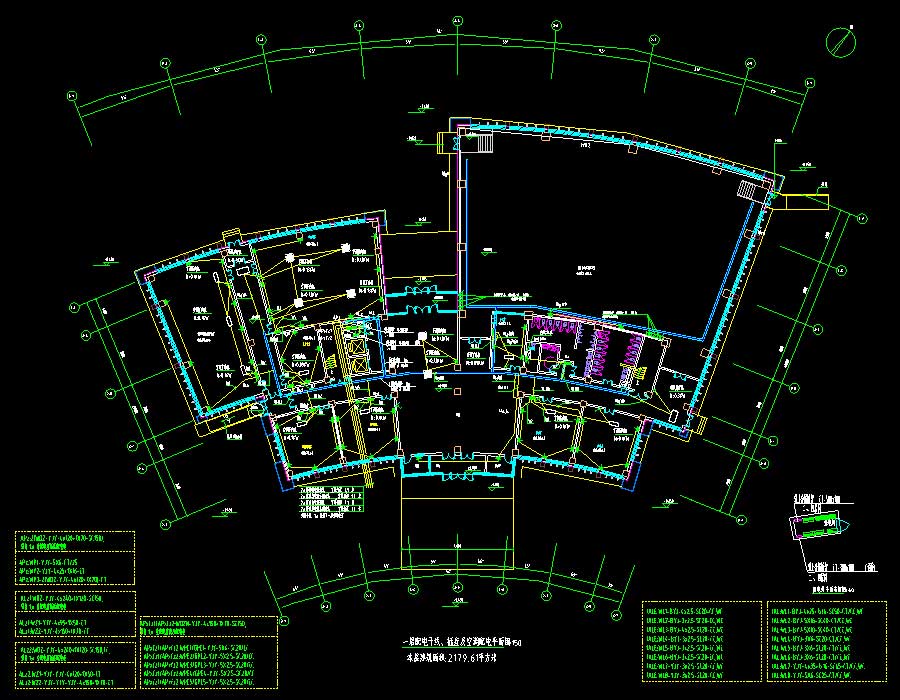

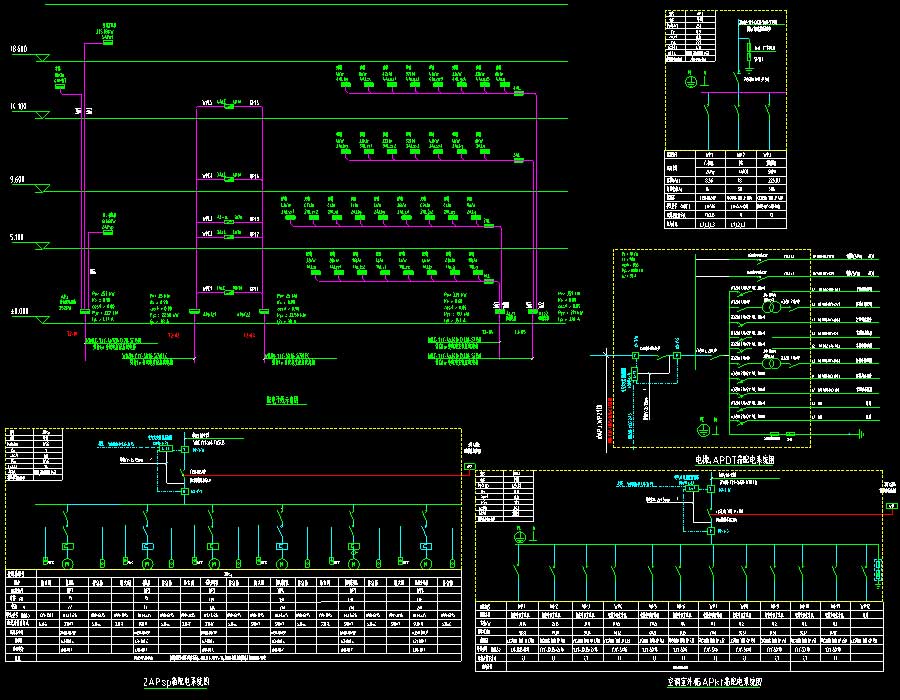

说明:该项目为某多层研究生楼电气施工图,地上4层(一层层高为5.1m,二层层高为4.5m,三层层高为4.5m,四层层高为4.5m),建筑主体高度19.05米,其中一层、二层为办公、管理及阶梯教室,三、四层为学习交流空间。占地面积2156.98平方米,总建筑面积4994.46平方米。建筑耐火等级为二级,建筑分类为多层公共建筑,结构类型为框架结构。图纸内容含:设计说明,设备材料表,等电位系统图,配电干线示意图,配电系统图,消防报警系统说明,防火门监控系统,漏电火灾报警系统,火灾自动报警及消防联动控制系统图,弱电设计说明,综合布线系统图,数字电视系统图,监控布线系统图,公共广播系统图,接地及等电位连接平面图,配电干线、插座及空调配电平面图,屋顶层动力配电平面图,照明平面图,屋顶防雷平面图,消防平面图,弱电平面图。
建筑面积:4994.46㎡地上层数:4层建筑高度:19.05m地下层数:高度类别:多层图纸深度:施工项目地址:宁夏设计时间:2015
