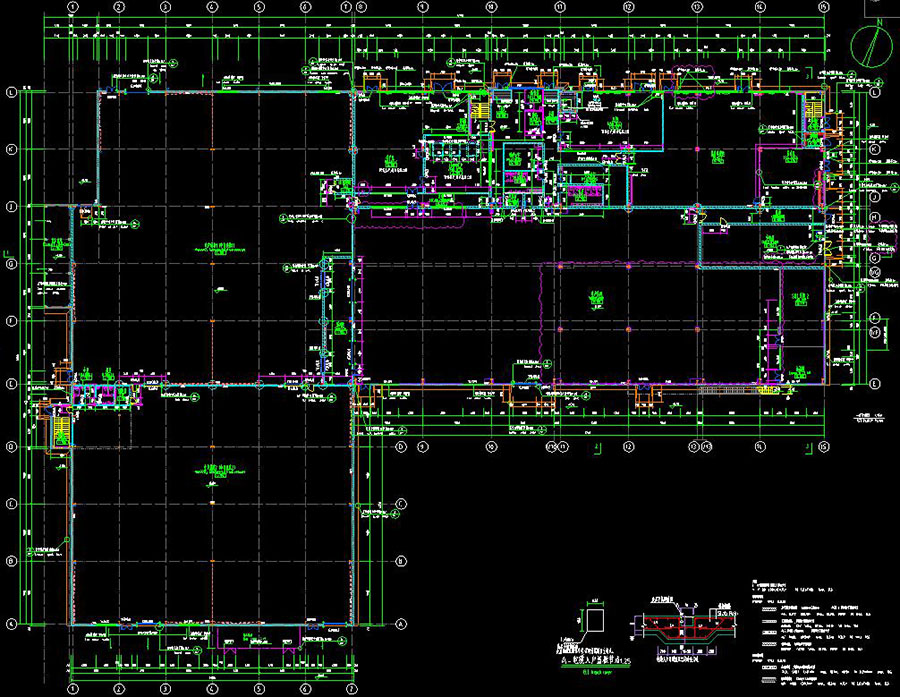

说明:某扩建汽车零部件项目,主要包含车间、门卫、生产辅房(仓库)、消防泵房及水池、自行车棚,其中车间地上2层,建筑高度为13.3m,总建筑面积为11533.86㎡,门卫地上1层,建筑高度为4.2m,总建筑面积为69.41㎡,生产辅房(仓库)地上1层,建筑高度为5.5m,总建筑面积为147.51㎡,消防泵房及水池地上1层,地下1层,建筑高度为6.5m,总建筑面积为466.73㎡,自行车棚地上1层,建筑高度为3m,总建筑面积为48㎡,图纸包含:建筑设计说明,建筑做法,建筑详图,各单体平面图,立剖面图,吊顶示意图,电梯大样图,楼梯及卫生间大样图,门窗表;结构设计说明,地面荷载平面图,夹层及屋面平台荷载图,屋面荷载平面图,结构分区平面图,桩基平面布置图,承台平面布置图,结构地坪板平面布置图,基础连系梁及基础短柱平面布置图,基础详图,坡道详图,柱脚底板布置图,屋面结构布置图,柱脚底板详图,刚架剖面图,结构布置图,结构立面图,节点详图,屋面檩条布置图,墙梁布置图,楼梯详图等PDF格式施工图
建筑面积:11533.86,69.41,147.51,466.73,48㎡地上层数:2,1,1,1,1层建筑高度:13.3,4.2,5.5,6.5,3m地下层数:1层高度类别:低层图纸深度:施工项目地址:江苏省设计时间:2019建筑风格:现代效果图:无
