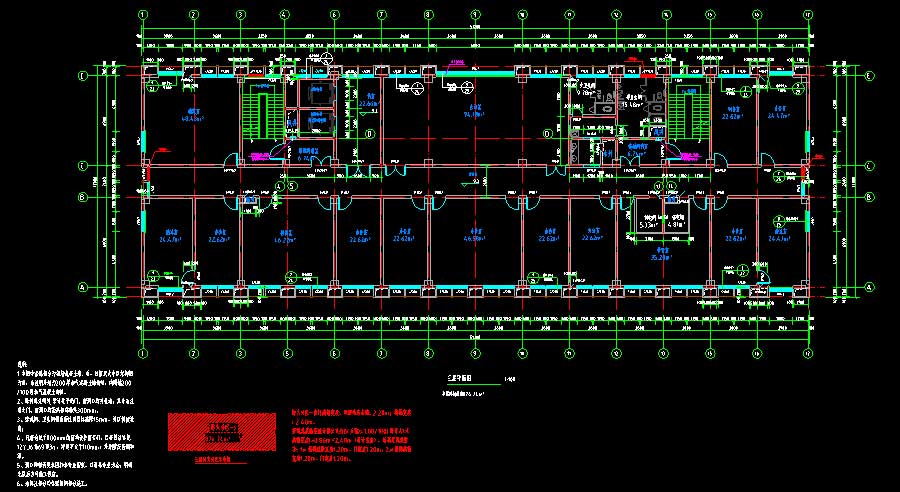

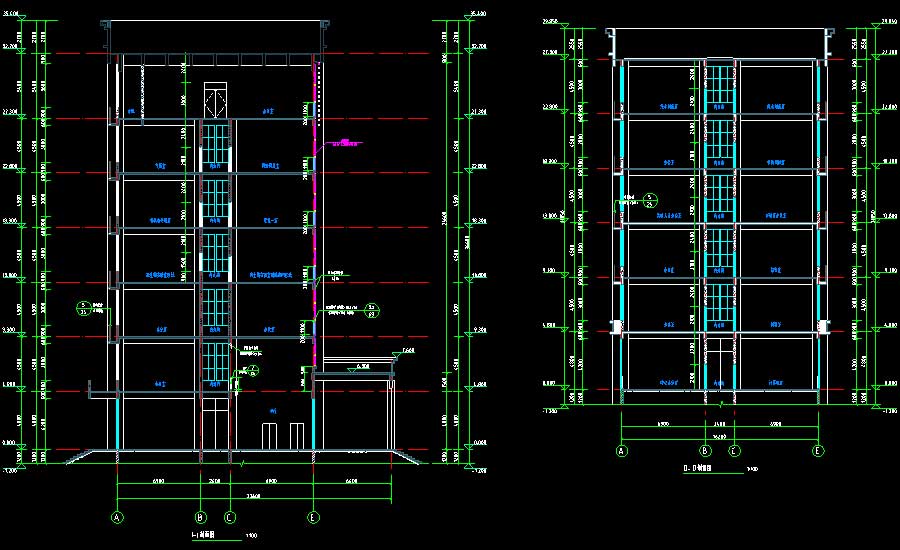

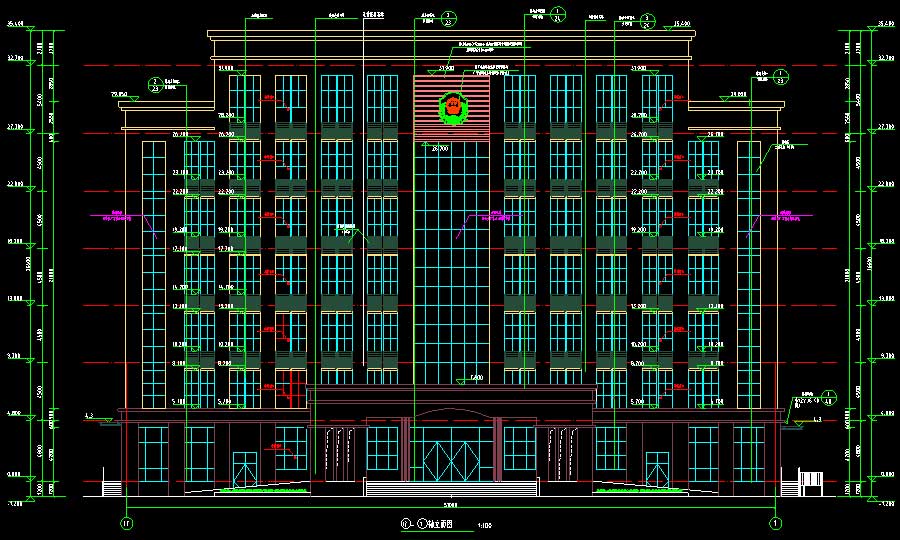

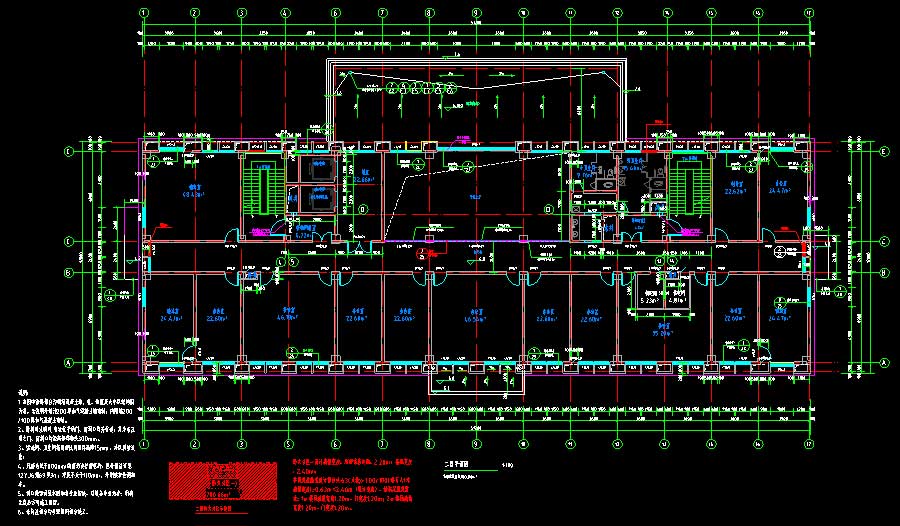

说明:该项目为某多层食品检验检测中心全专业施工图,抗震设防烈度为6度,主要结构形式为框架结构,建筑高度为34.15米,地上层数6层,局部7层,总建筑面积为5899.31平方米。图纸内容含:建筑说明,总平面布置图,平面图,立面图,剖面图,电梯、楼梯间详图,楼梯剖面图,卫生间放大图,门头大样图,节点详图,门窗立面分割大样图,门窗表;给排水说明,消火栓及生活给排水平面图,自动喷水灭火系统平面图,消火栓给水系统图,自动喷水灭火系统原理图,高位消防水箱基础布置图,高位消防水箱接管示意图,生活给水主立管系统图,生活排水系统图,卫生间给排水大样图,卫生间给水系统图,消防电梯集水坑排水系统图,卫生间卫生器具定位图,卫生间预留洞口布置图,水井平剖面图;结构说明,基础平面图,柱平面布置图,配筋图,结构平面图,梁平面配筋图,出屋面楼梯间梁平面配筋图,出屋面楼梯间结构平面图,楼梯剖面图;电气说明,系统图,接地平面图,屋顶避雷平面图,配电平面图,中央空调配电平面图,电讯平面图,自动报警平面图;暖通说明,风机盘管风管接管示意图,空调、通风、防排烟平面图,空调冷媒管道平面图,空调及屋顶空调室外机平面图,屋顶风机平面图,加压送风系统及空调冷媒管连接示意图等等。专业包括建筑、结构、给排水、电气、采暖通风。

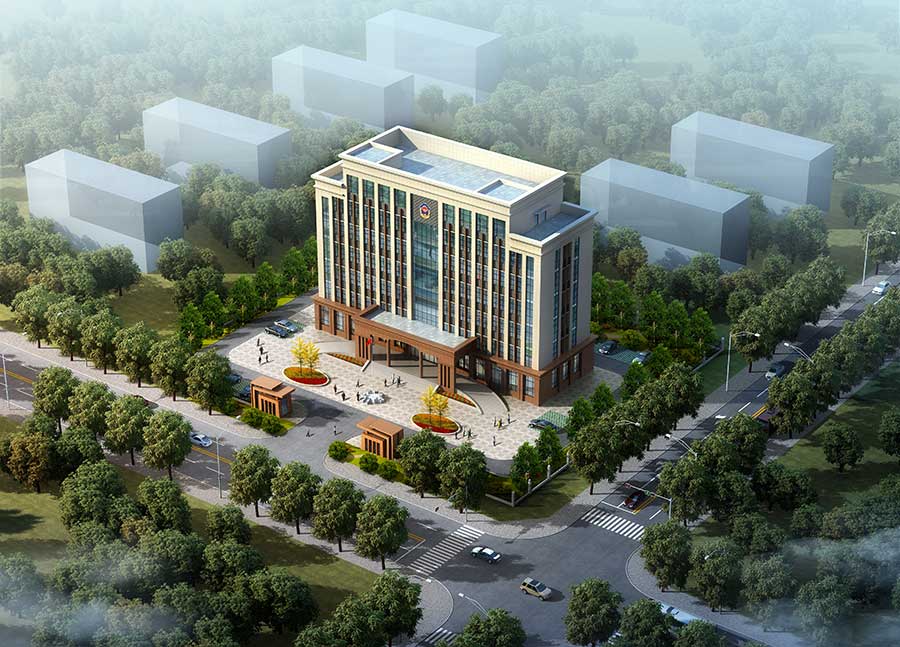

建筑面积:5899.31㎡地上层数:6层建筑高度:34.15m地下层数:高度类别:多层图纸深度:施工项目地址:河南省设计时间:2016建筑风格:现代效果图:有
