某小区多栋高层住宅楼多专业施工图3719340302文件大小:105.41M推荐人:柠檬茶的味道图纸张数:319张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:7715.86,7990.81,16804.38,12489.45,12251.87,11393.56,11129.14,1386.24,1294.08㎡地上层数:18,18,26,27,27,26,26,2,2层建筑高度:52.5,52.5,75.85,78.75,78.75,75.85,75.85,9.1,9.1m地下层数:1,2层高度类别:高层图纸深度:施工项目地址:安徽省设计时间:2020建筑风格:现代效果图:无

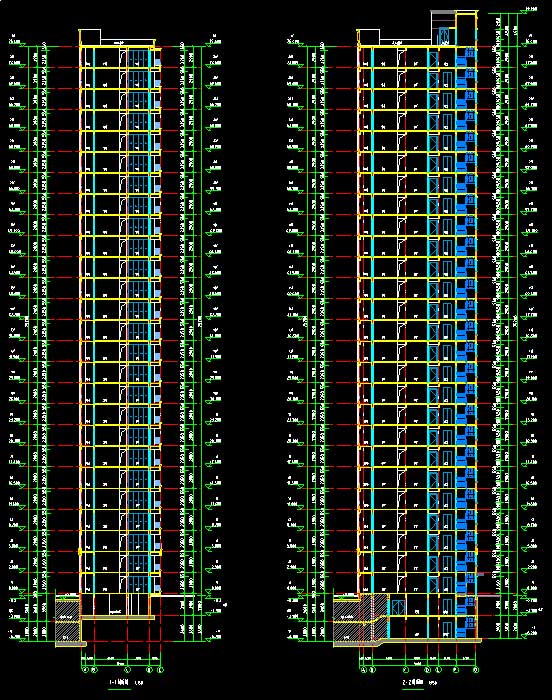

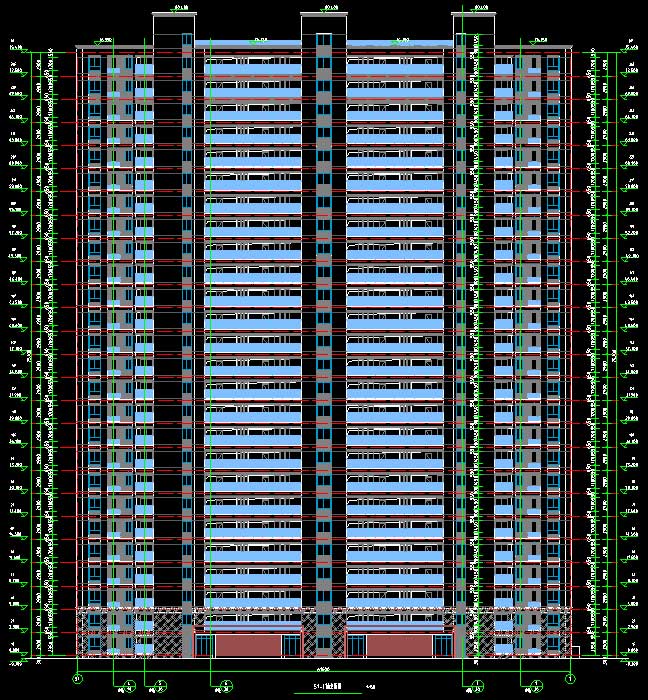

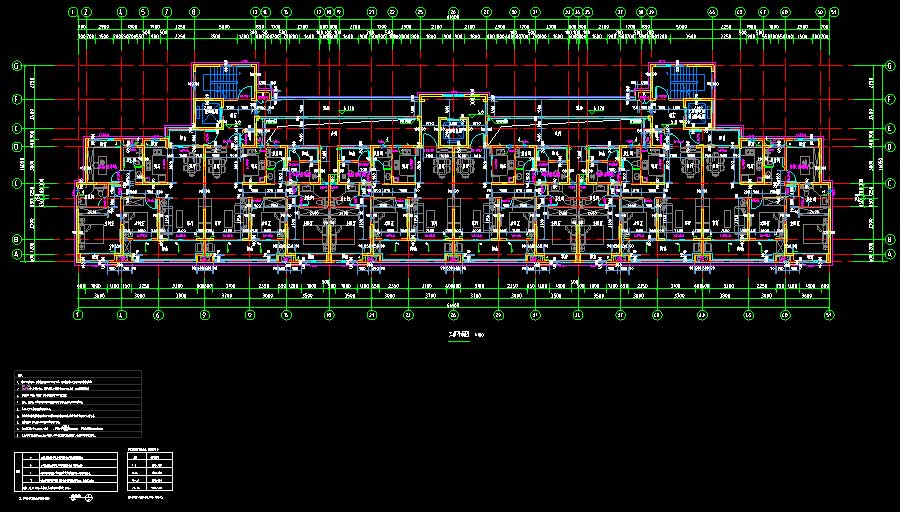

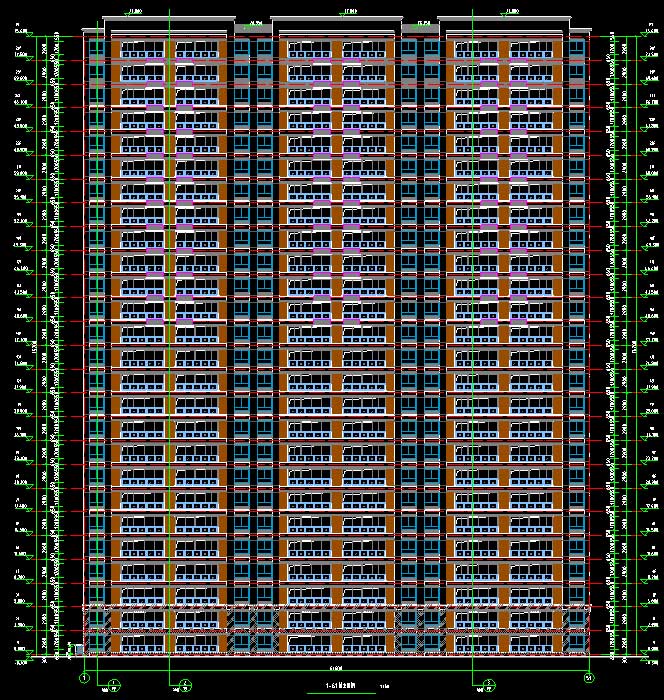

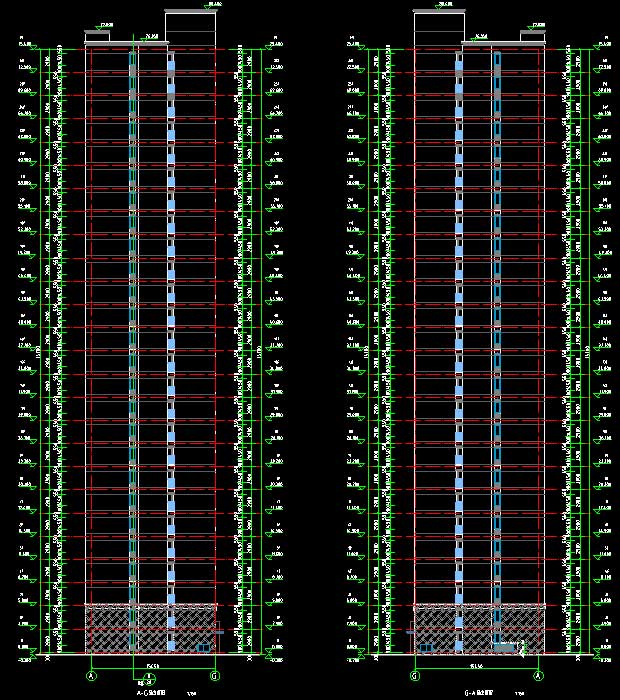

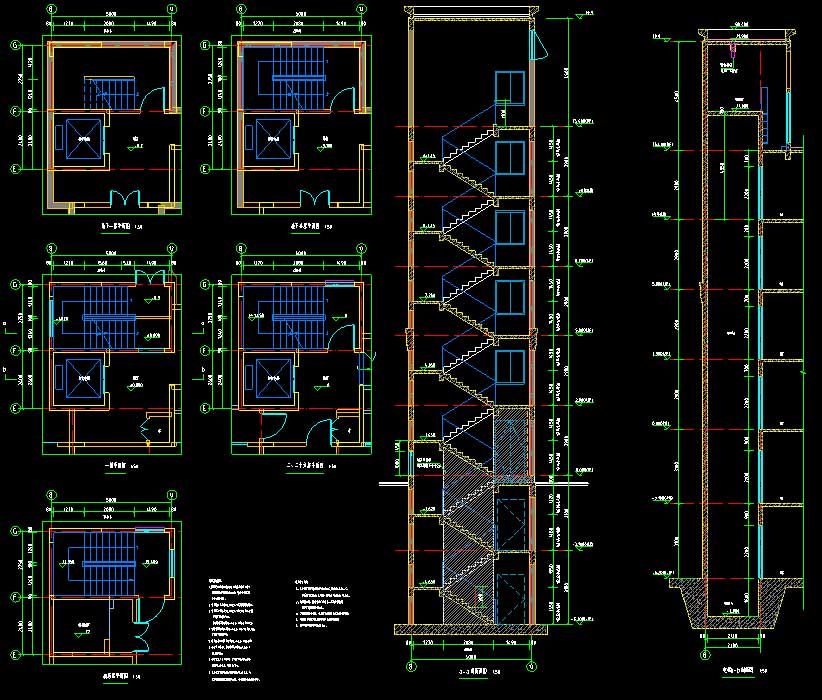

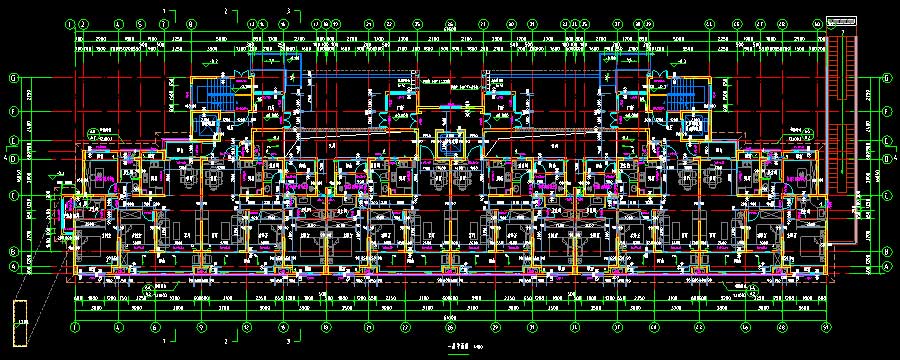

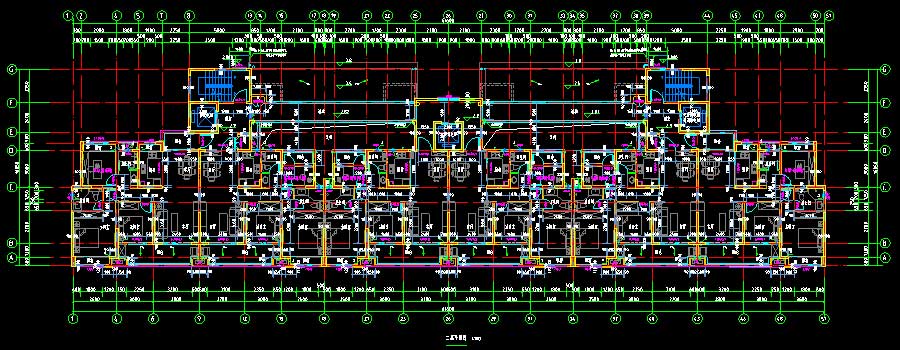

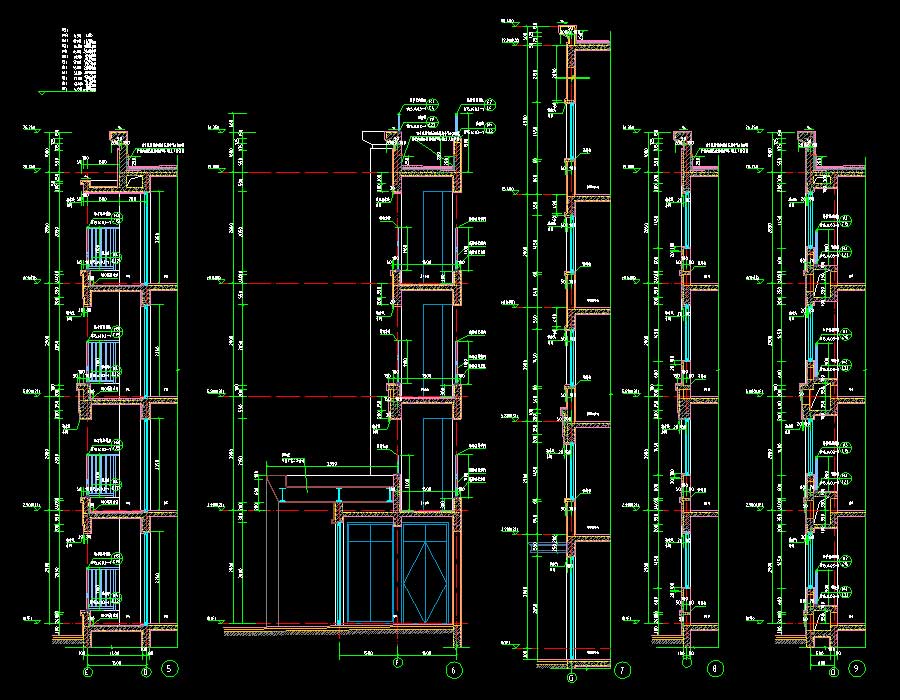

说明:该项目为某小区7~13#高层住宅楼多专业施工图(含审查意见回复、节能计算报告书),包括S5、S6#商业楼及地下车库。抗震设防烈度为6度,主要结构形式为剪力墙/框架结构。其中,S5、S6#商业楼地上层数均为2层,建筑高度均为9.1米,建筑面积分别为1386.24、1294.08平方米;7#、8#地上层数均为18层,地下层数均为1层,建筑高度均为52.5米,建筑面积分别为7715.86、7990.81平方米;9#、12#、13#地上层数均为26层,地下层数均为2层,建筑高度均为75.85米,建筑面积为11129.14~16804.38平方米;10#、11#地上层数均为27层,地下层数均为2层,建筑高度均为78.75米,建筑面积分别为12489.45、12251.87平方米;地下车库为地下1层,建筑面积为21333.96平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,楼梯大样图,电梯大样图,非机动车坡道大样图,墙身大样,门窗表及门窗详图,节能专项说明,保温节点构造图,标准层外墙保温示意图;给排水说明,给排水平面图,喷淋给水平面图,卫生间大样图,卫生间给排水支管系统图,给排水立管系统图;结构说明,筏板基础平面布置图,剪力墙柱平面布置图,梁配筋图,板配筋图,楼梯详图,墙身大样;电气说明,竖向配电干线系统图,配电系统图,应急疏散系统图,弱电系统图,火灾自动报警系统图,监控系统图,配电、弱电平面图,照明平面图,火灾报警平面图,接地平面图,屋顶防雷平面图;暖通说明,地下室平面图等等。
