5层多层大学综合实验楼暖通施工图3719330301文件大小:11.50M图纸张数:24张推荐人:yianyin所属分类:采暖通风
分 享
下  载
冷热源:其它空调系统:制冷剂系统采暖系统:建筑面积:58929.24㎡建筑高度:23.95m地上层数:5层地下层数:1层高度类别:多层图纸深度:施工项目地址:河南省设计时间:2021

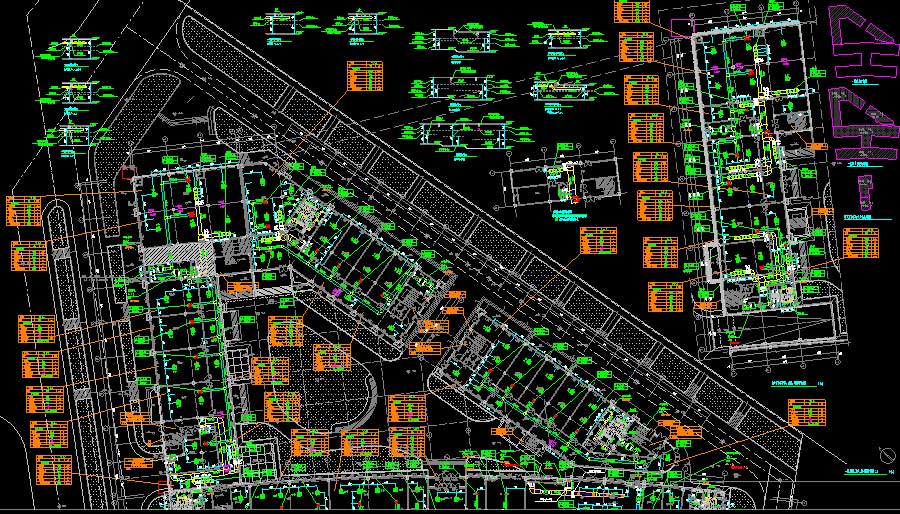

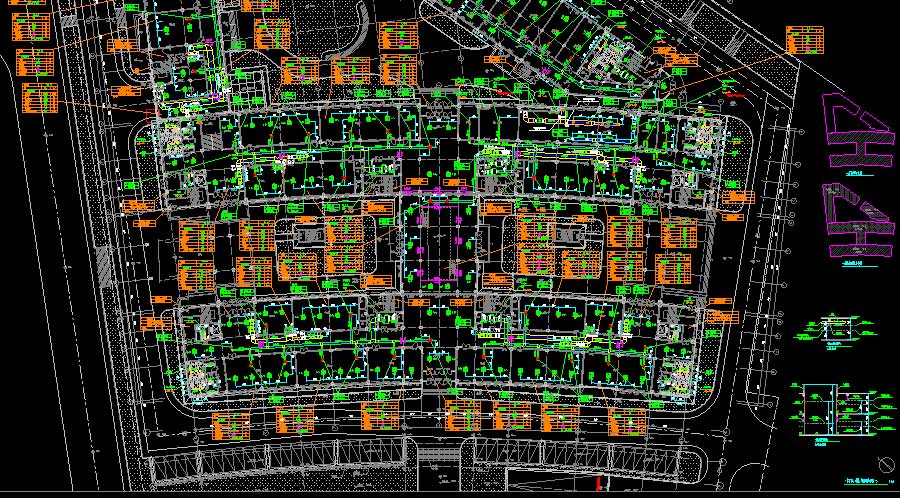

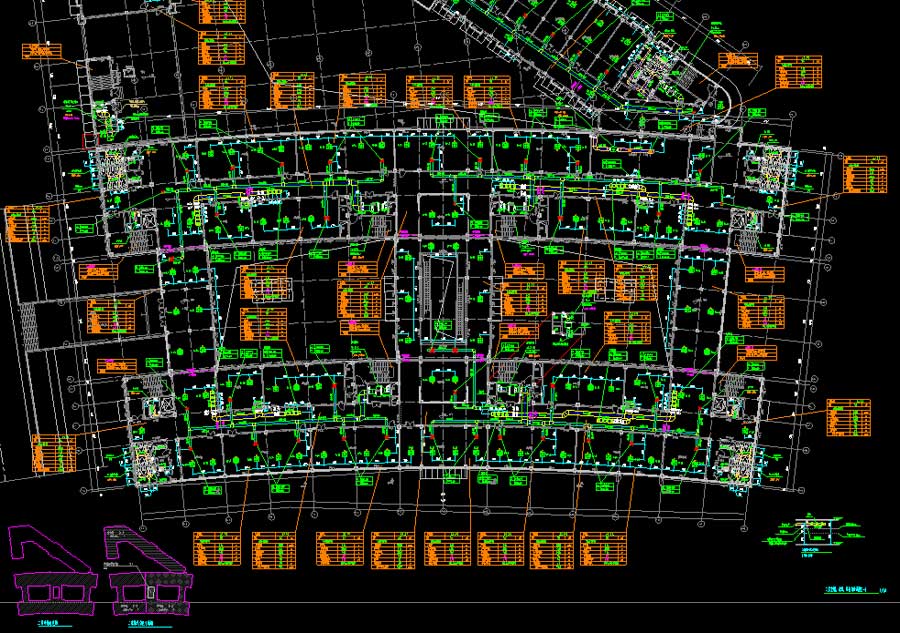

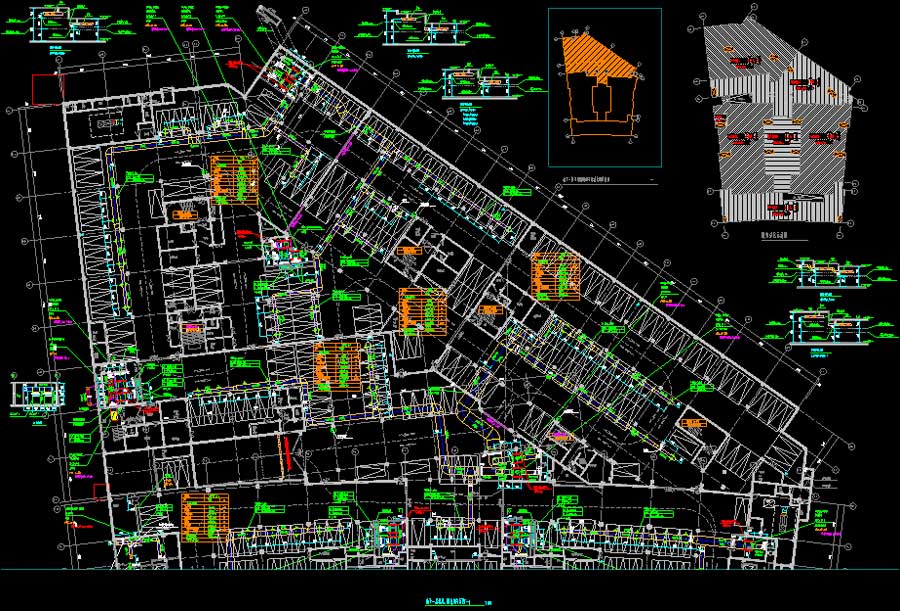

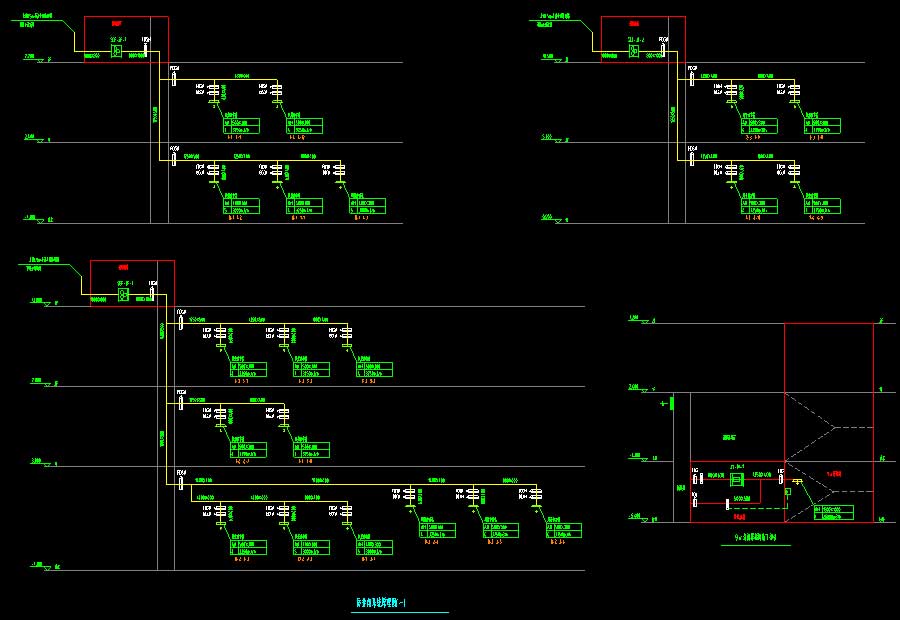

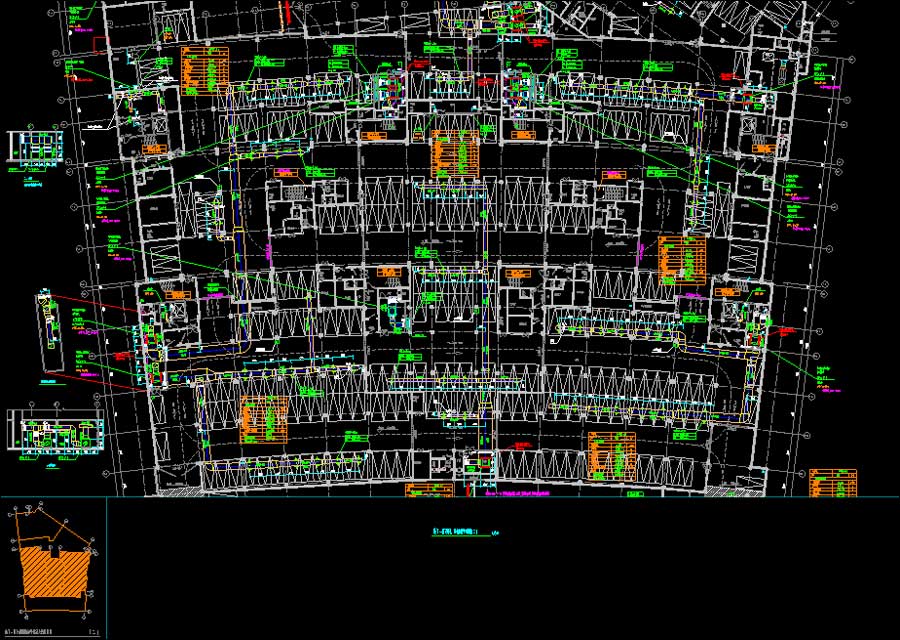

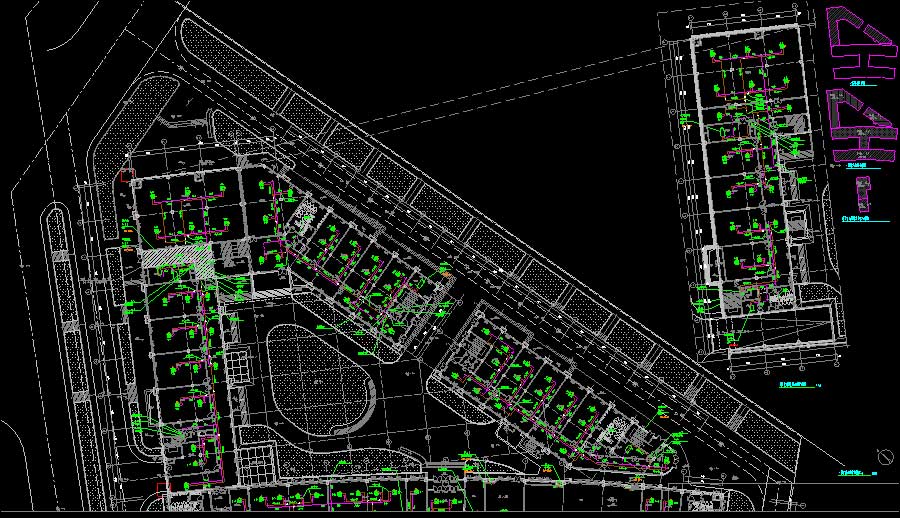

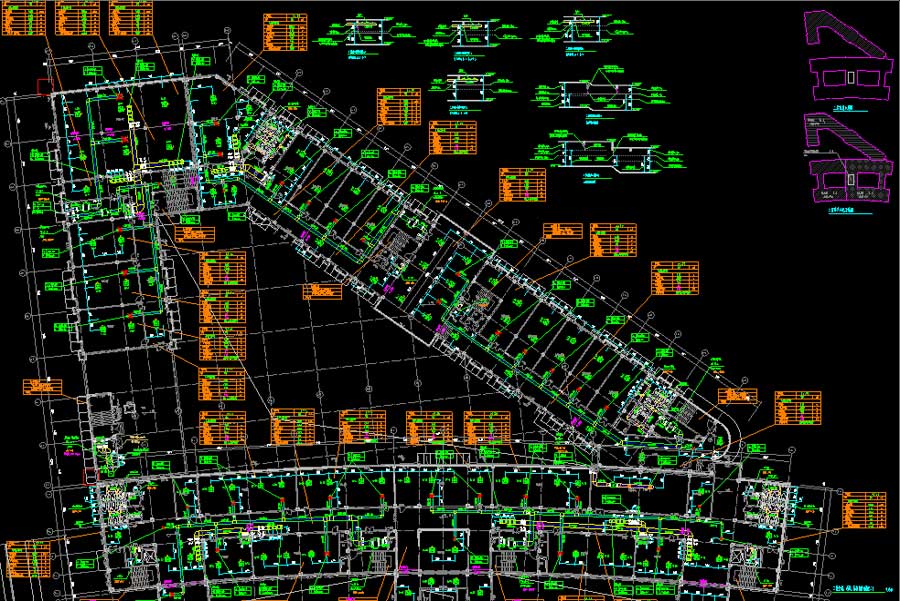

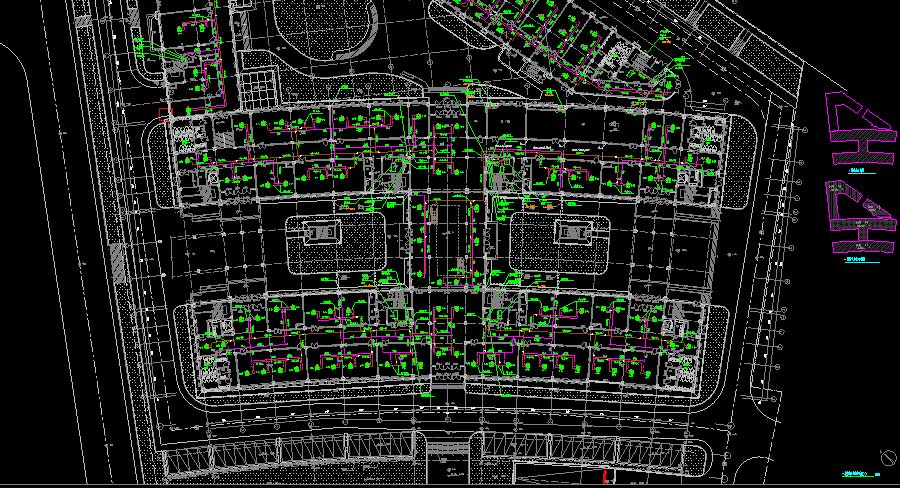

说明:该项目为某大学综合实验楼暖通施工图,总建筑面积为58929.24平方米,其中地下一层,建筑面积22727平方米,主要功能为地下车库,设备用房;地上五层,建筑面积36202.24平方米,建筑高度23.95米(室外地面至屋面完成面),主要功能为活动室,教室,科研工作室等。本工程防火类别为多层建筑,耐火等级为二级。本工程应业主的要求,1F~2F采用变制冷剂流量多联机空调(VRF空调系统)独立新风系统,按照不同使用功能分区,分别设置独立的空调系统,3F~5F各房间设置热泵型分体空调,并设置全新风处理机组为各房间提供新风,3F~5F走道及其联通区域不设置空调。设计范围:1.空调系统设计;2.通风系统设计;3.防排烟系统设计。图纸内容含:暖通说明,暖通节能设计专篇,暖通空调图例,主要设备表,防排烟系统原理图,空调、通风、防排烟平面图,空调冷媒管平面图。无单独地库部分图纸。
