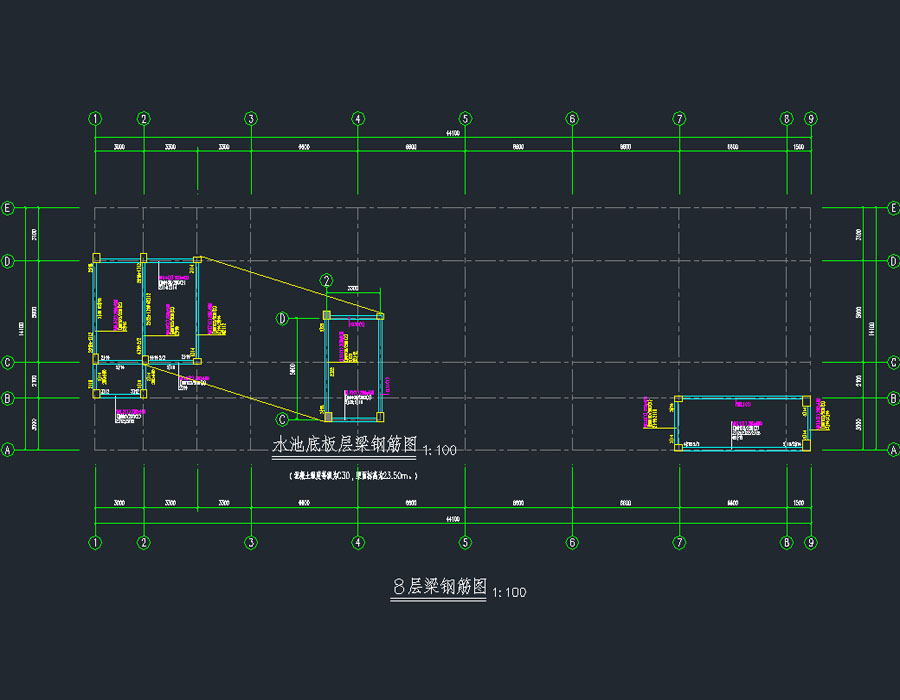

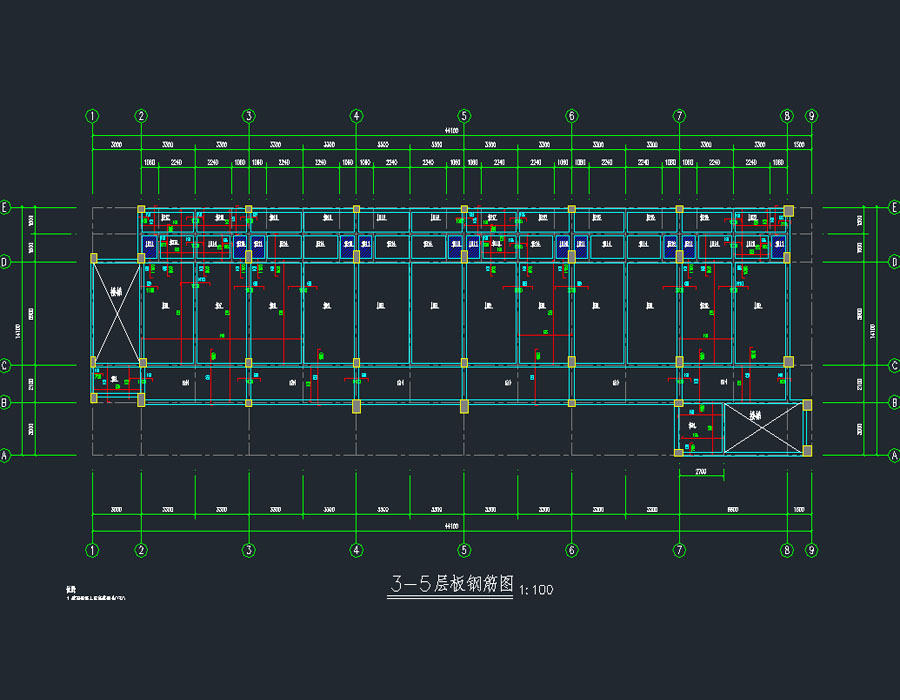

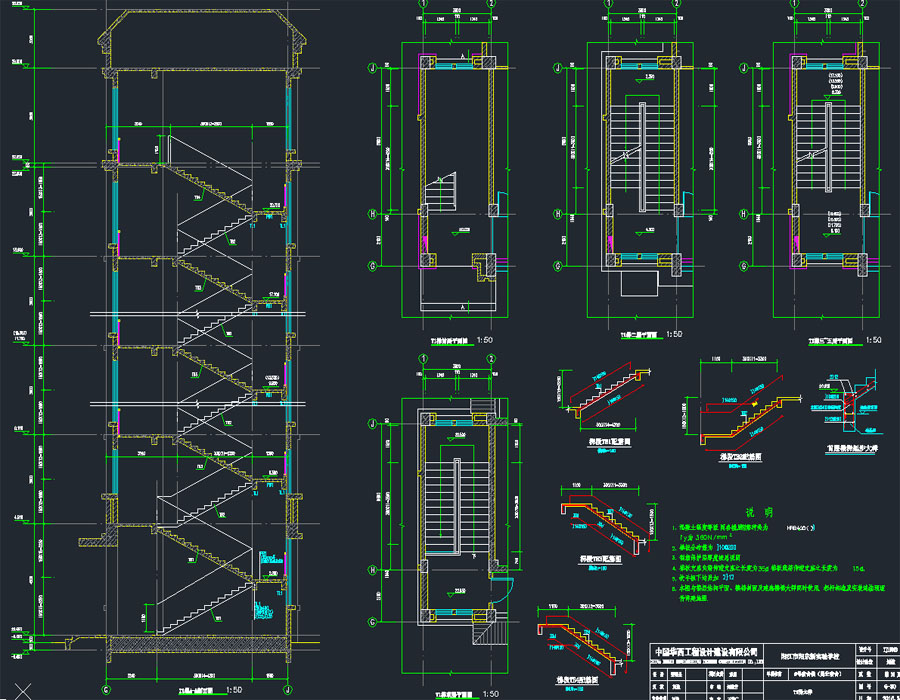

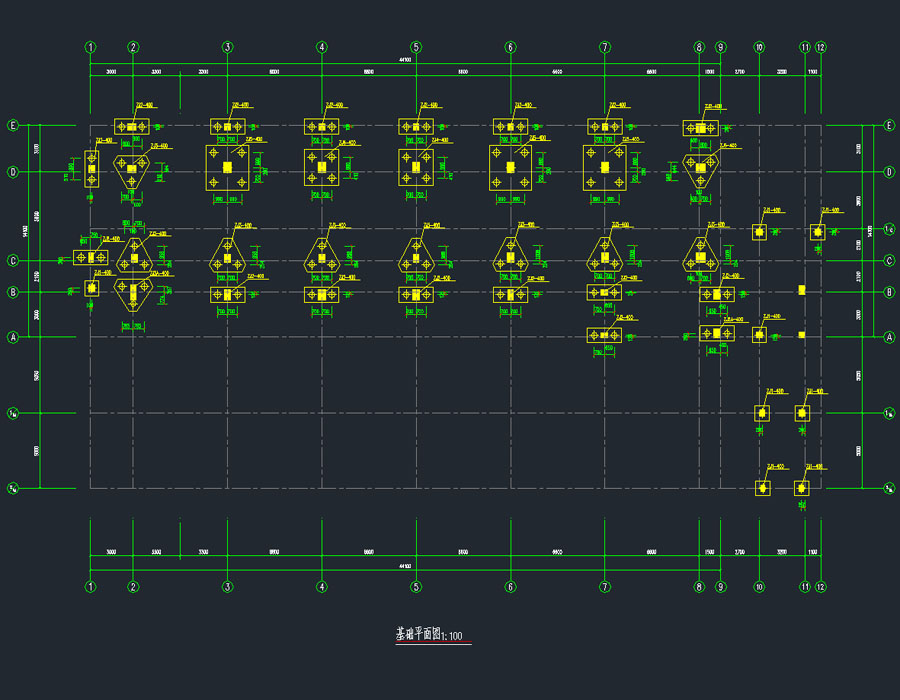

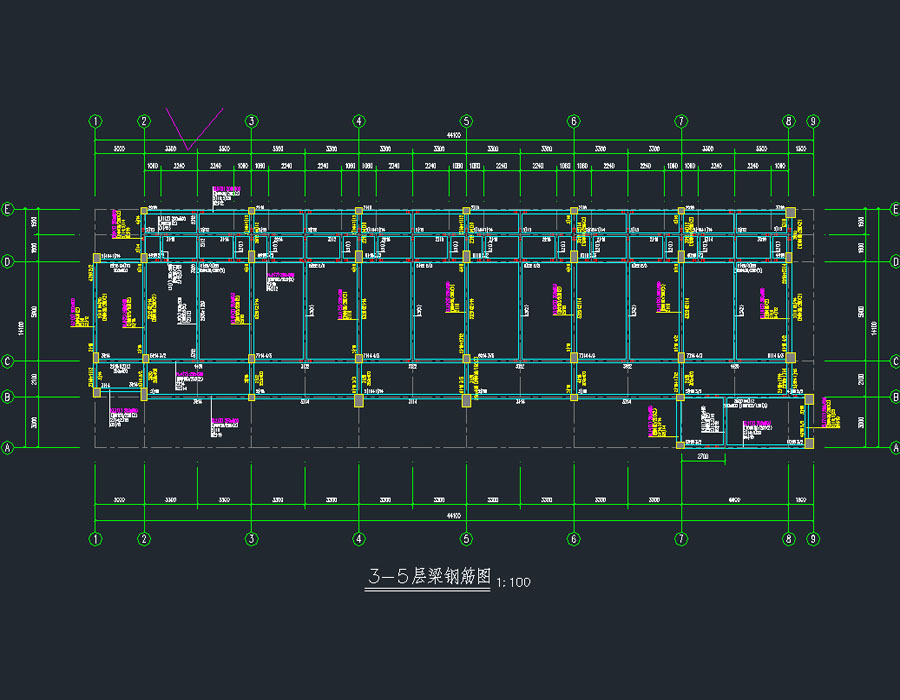

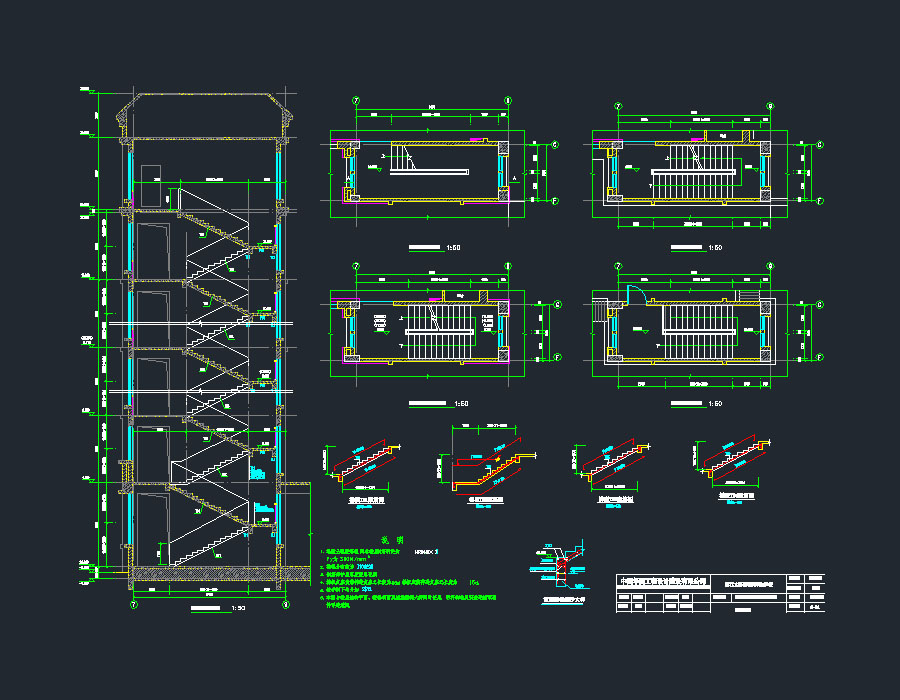

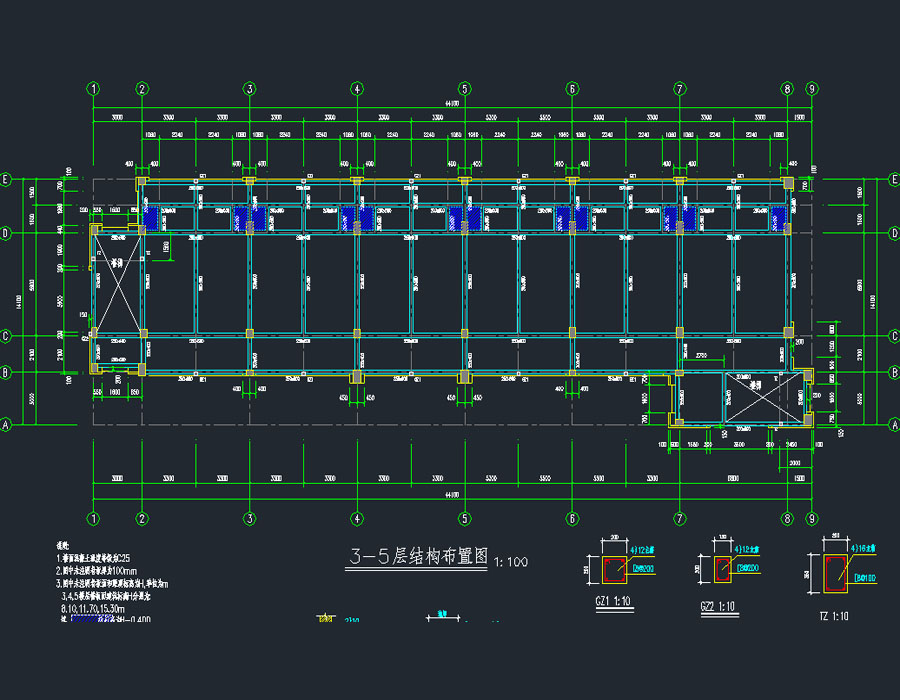

说明:该项目为某8层中高层学生宿舍框架结构施工图,主要结构形式为框架结构,基础形式采用:高强度预应力管桩+承台,抗震设防烈度为七度,地上8层。图纸包括:结构设计说明,预应力管桩统一说明,钢筋混凝土结构平面整体表示法梁构造通用图说明,柱表,基础平面图,桩承台大样,结构层墙柱轴线定位及截面变化图,基础层结构布置图,基础层梁钢筋图,基础层板钢筋图,楼层结构布置图,楼层梁钢筋图,楼层板钢筋图,梯配筋图,墙身大样。
结构类型:框架基础类型:桩基,其它抗震烈度:7度抗震风压:0.75kN/㎡雪压:建筑面积:建筑高度:地上层数:8层地下层数:高度类别:中高层图纸深度:施工项目地址:广东省设计时间:2016
