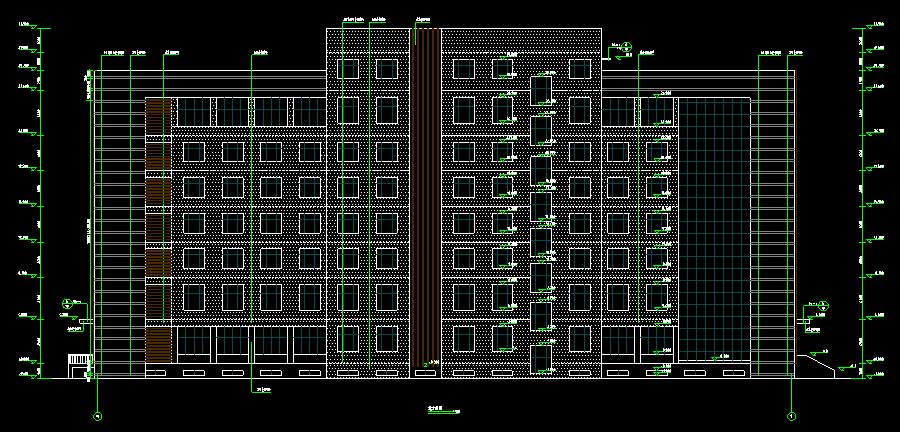

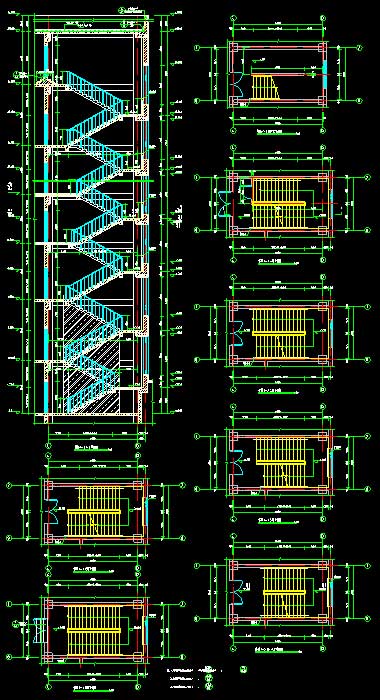

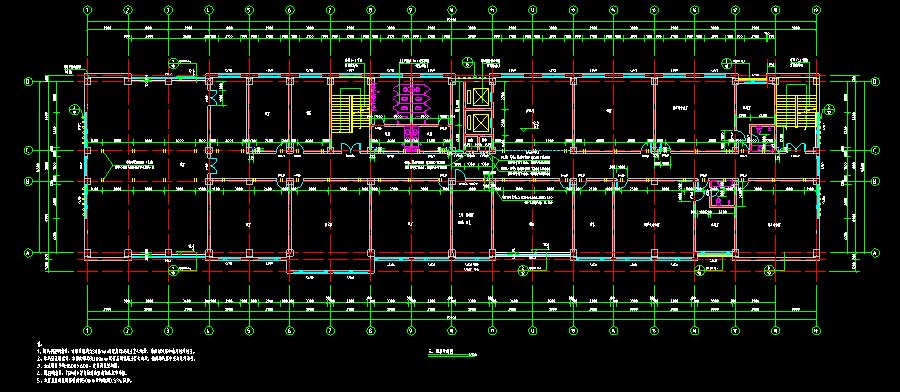

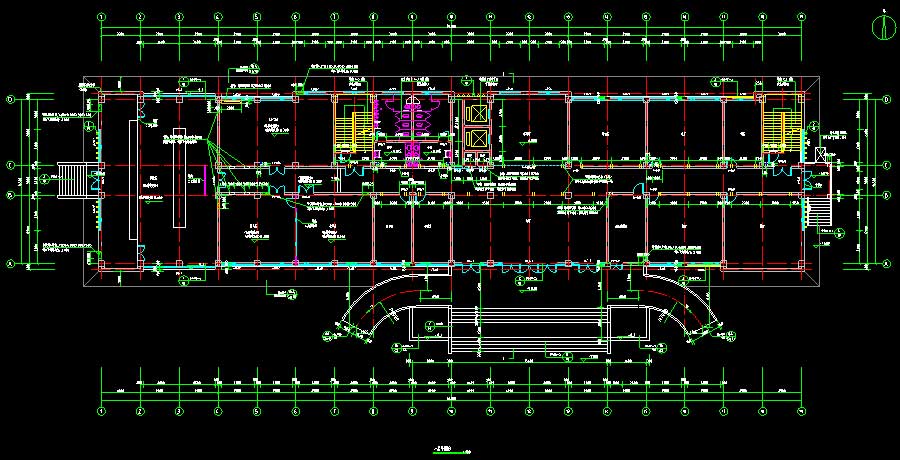

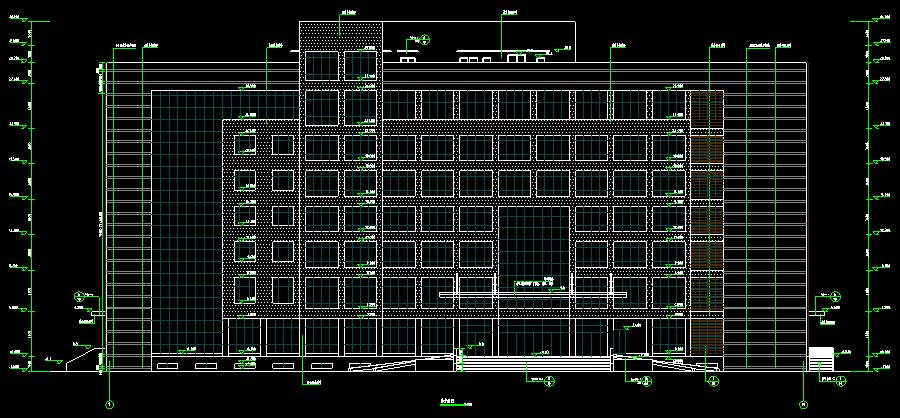

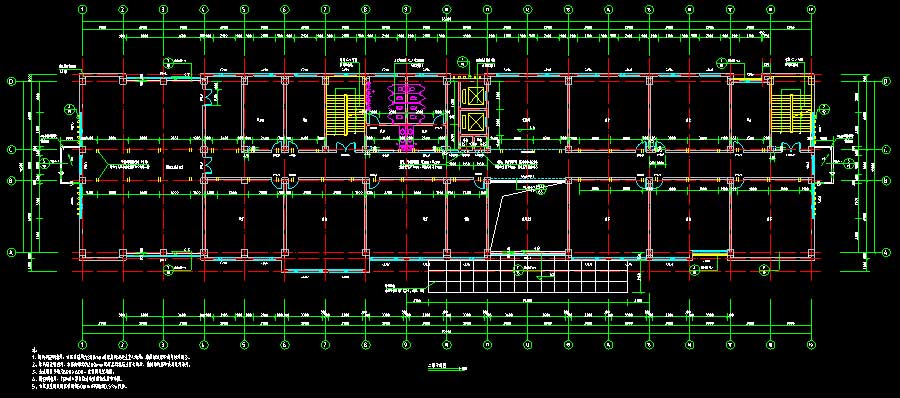

说明:该项目为某多层办公楼全专业施工图,抗震设防烈度为7度,主要结构形式为框架结构,建筑高度为29.1米,地上层数7层,地下层数为1层,总建筑面积为10351.41平方米,总用地面积1533.36平方米,建筑基底面积1210.68平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,门窗大样图,楼梯详图,电梯、卫生间详图,墙身大样图,节点详图;给排水说明,给水排水平面图,卫生间给水排水平面图,屋顶水箱及设备基础布置平面图,屋顶消防水箱及消防稳压设备配管平面图,潜水排污泵安装图,给水、热水、中水系统图,消火栓给水系统图,屋顶消防水箱及消防稳压设备配管系统图,自喷给水管道系统图,排水系统图,雨水系统图;结构说明,基础平面布置图,基础详图,柱平面布置图,柱配筋,梁平法施工图,板配筋图,楼梯配筋;电气说明,系统图,配电平面图,照明平面图,屋顶防雷平面图,弱电说明及系统图,弱电平面图,火灾自动报警及联动系统说明,消防平面图;暖通说明,地下室采暖通风平面图,采暖平面图,屋顶采暖通风平面图,采暖立管系统图,采暖系统图,采暖入口详图等等。无单独地库部分图纸。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:10351.41㎡地上层数:7层建筑高度:29.1m地下层数:1层高度类别:多层图纸深度:施工项目地址:新疆设计时间:2010建筑风格:现代效果图:无
