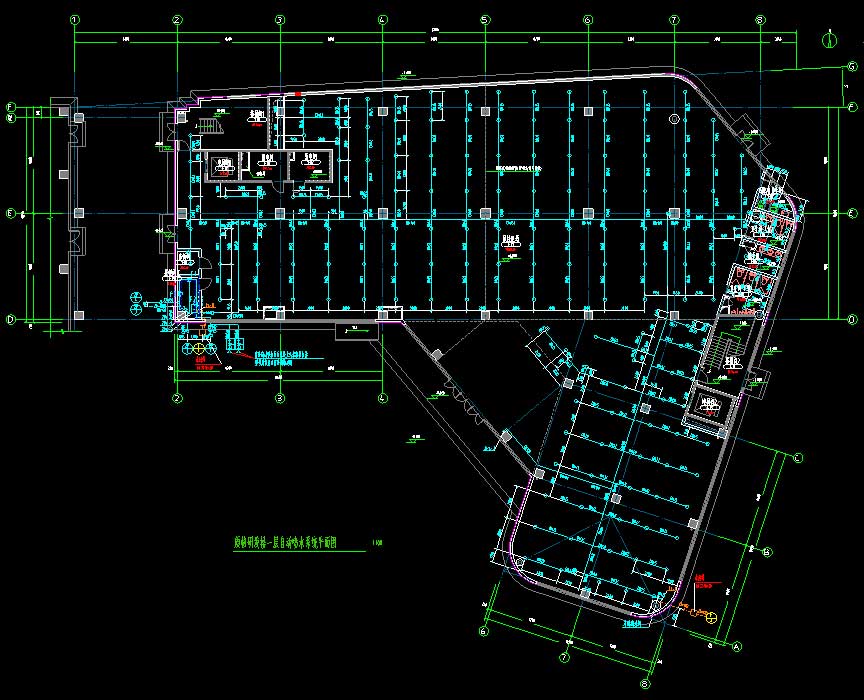

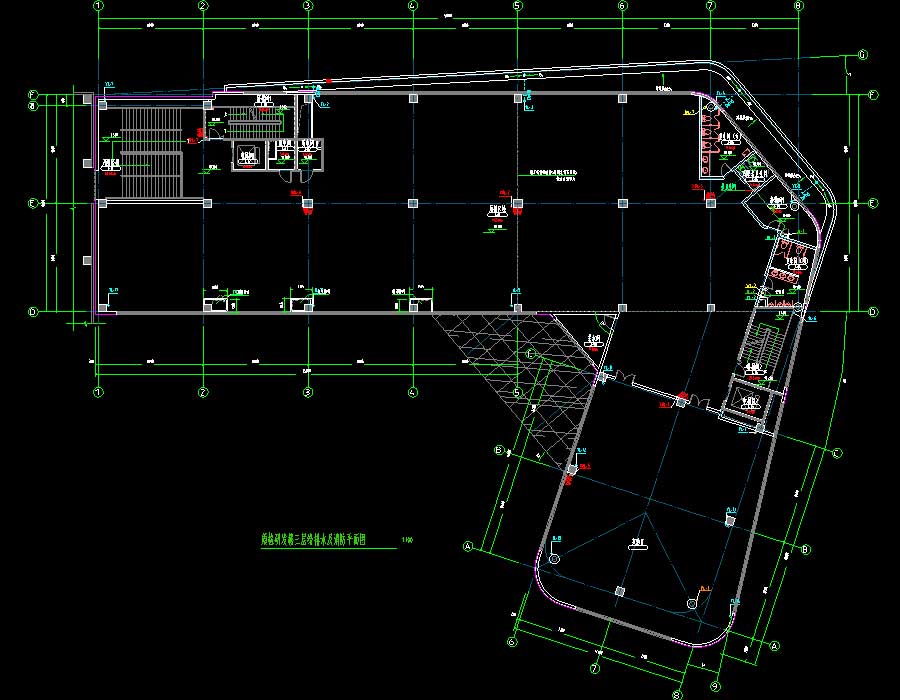

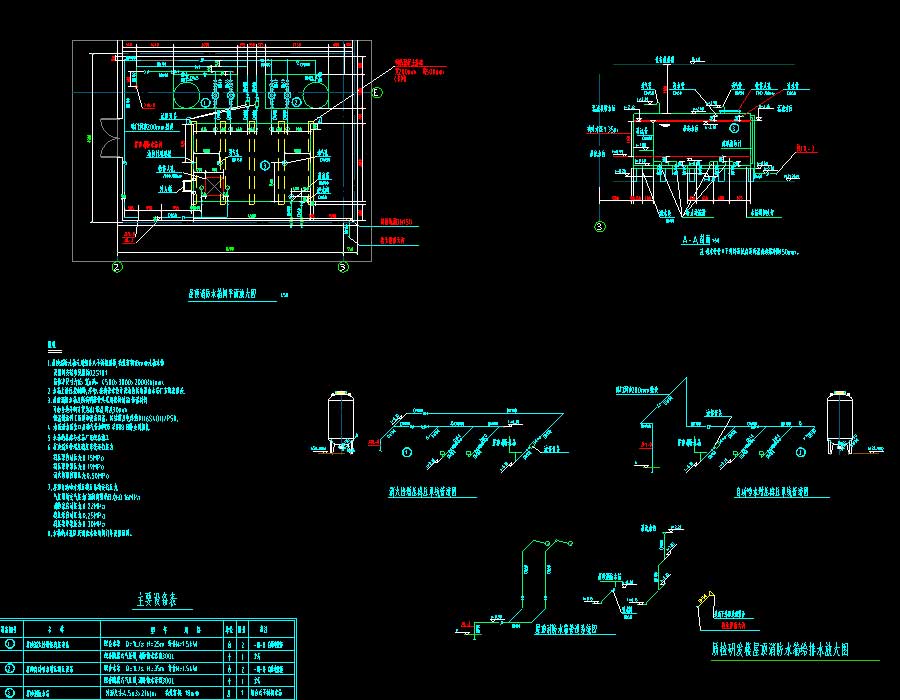

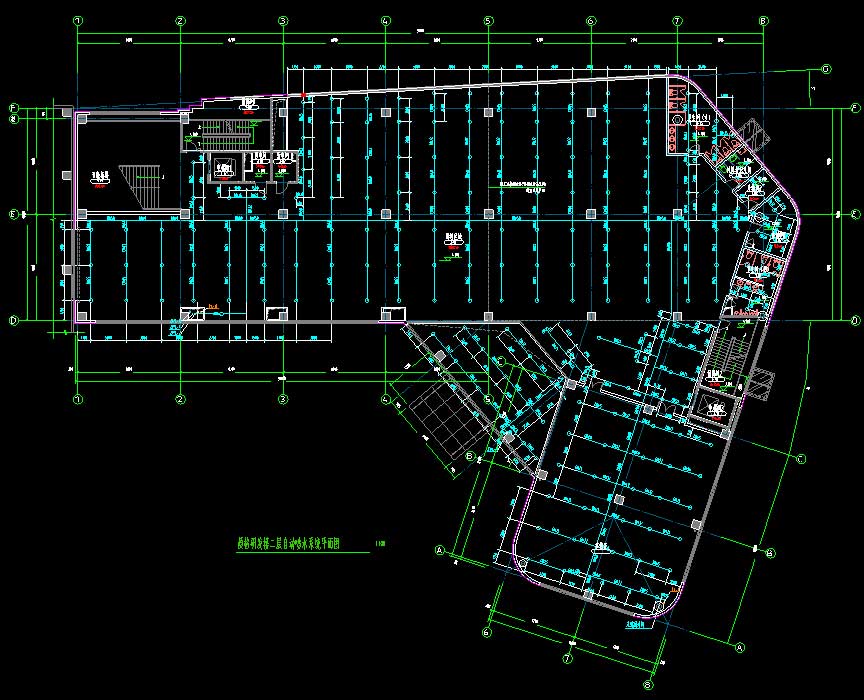

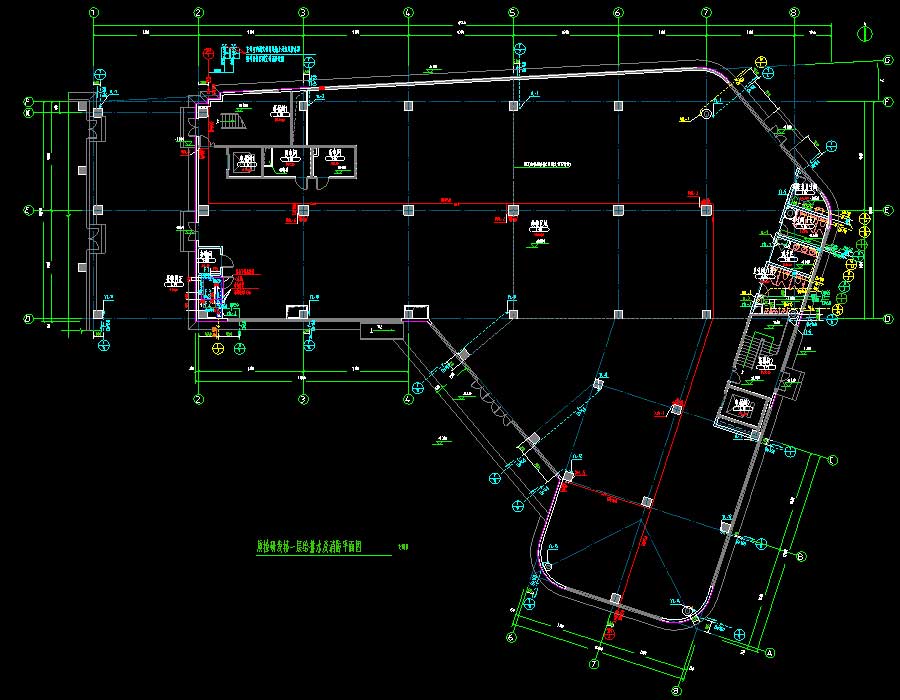

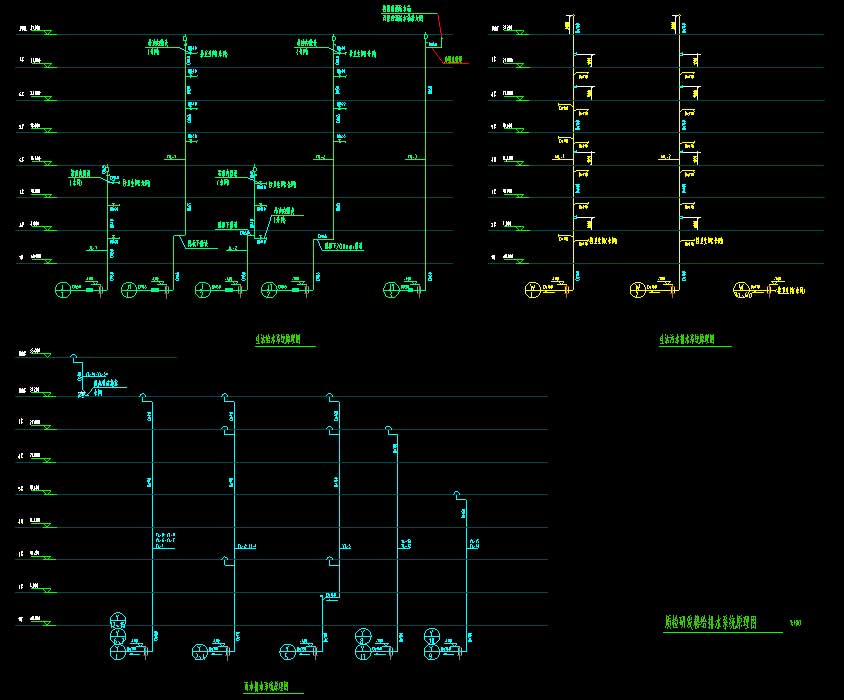

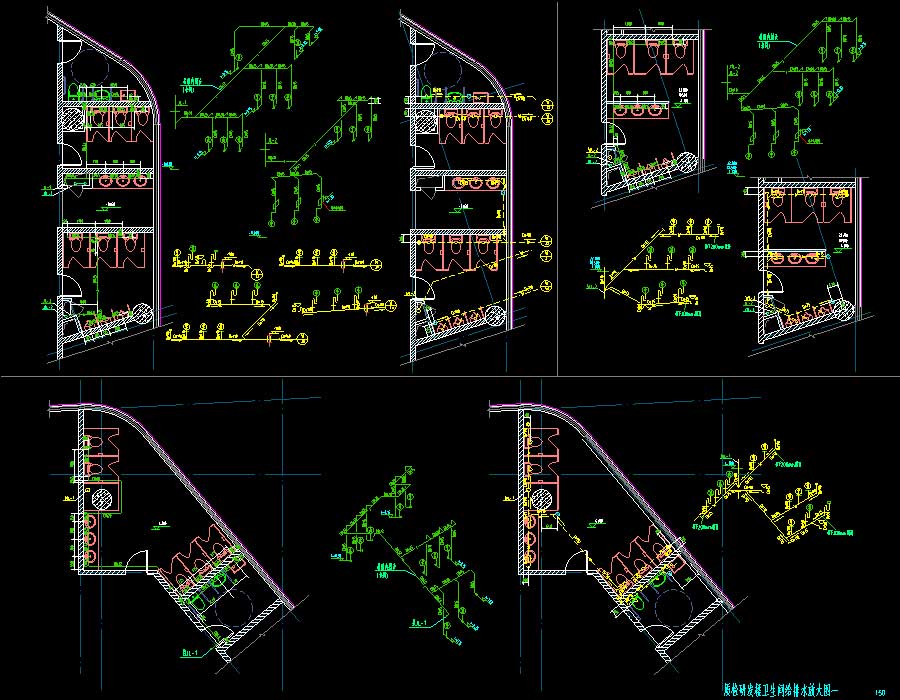

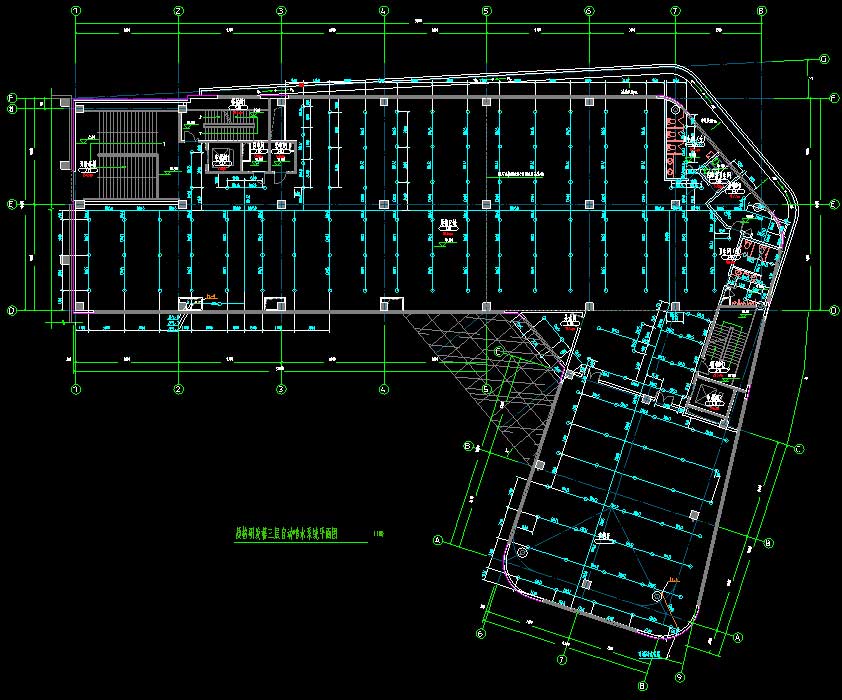

说明:该项目为某项目质检楼、厂房及门卫、消防泵房给排水施工图(含计算书),抗震设防烈度为7度。其中,质检楼建筑高度为31.5米,地上层数7层,建筑面积为10437.8平方米;厂房建筑高度为22.8米,地上层数3层,建筑面积为7171.9平方米;门卫及消防泵房层数为一层,地下一层,生活水泵房设置在地上一层与门卫相邻,地下一层为消防水泵房,地上一层建筑高度为4.8米。图纸内容含:给排水说明,总平面及竖向图,给排水及消防平面图,自动喷水系统平面图,给排水系统原理图,室内消火栓给水系统原理图,自动喷水灭火给水系统原理图,报警阀间管道系统图,屋顶消防水箱给排水放大图,卫生间给排水放大图等等。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:室外消火栓水量:建筑面积:10437.8,7171.9㎡建筑高度:31.5,22.8m地上层数:7,3层地下层数:1层高度类别:多层图纸深度:施工项目地址:湖北省设计时间:2017
