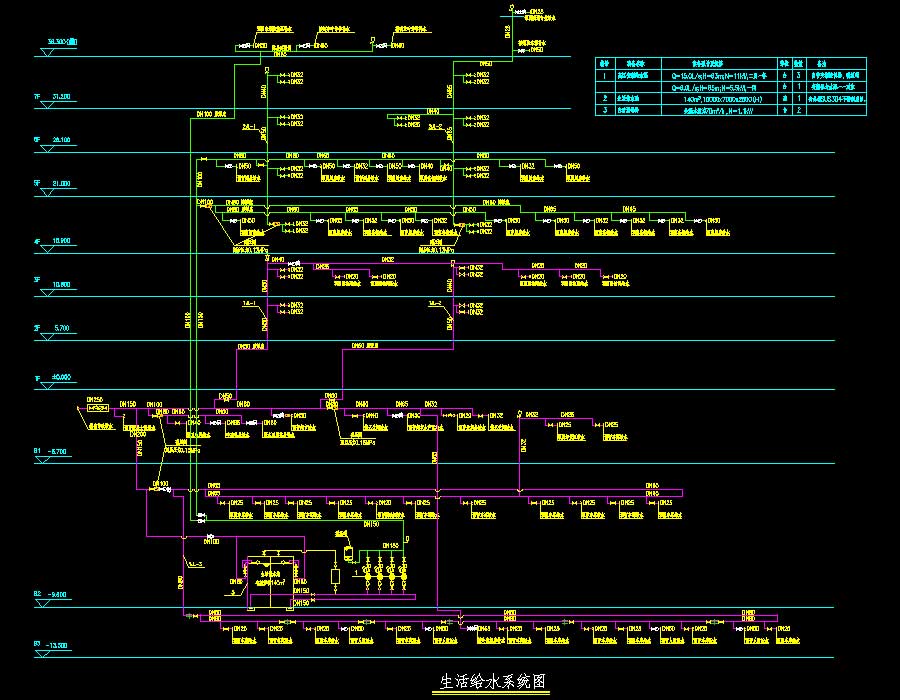

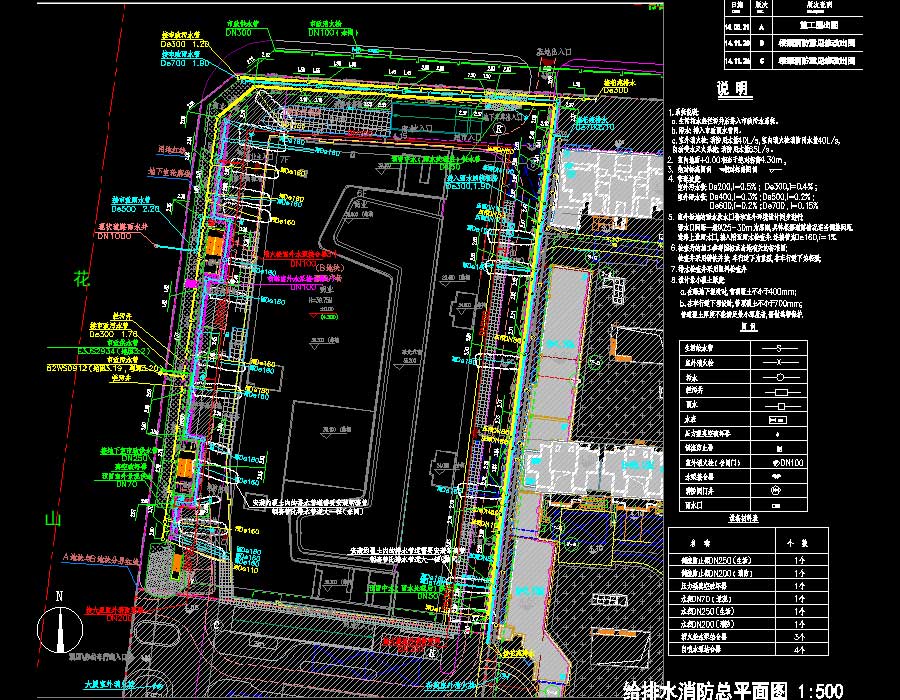

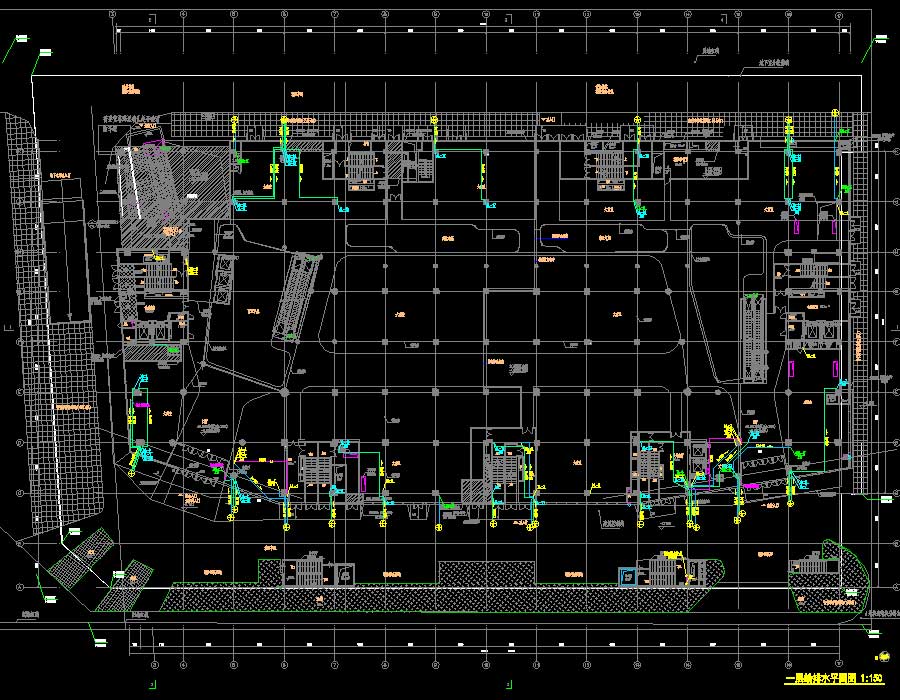

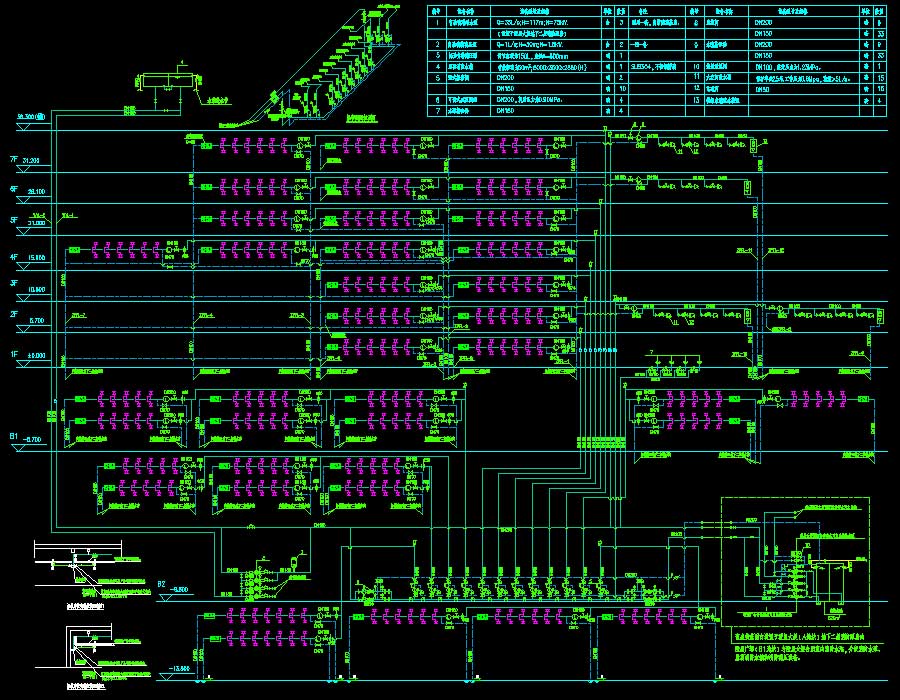

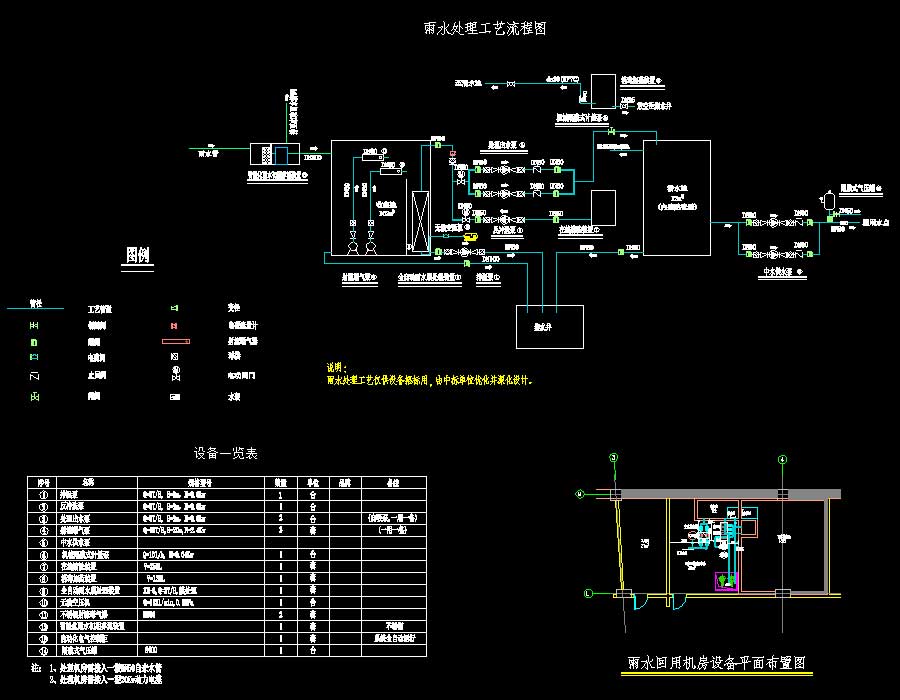

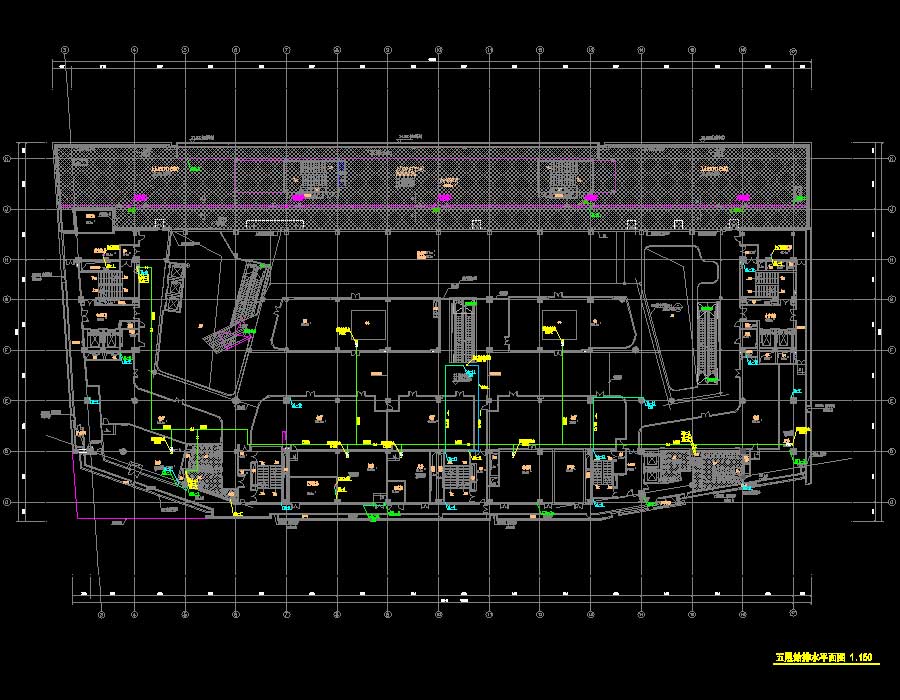

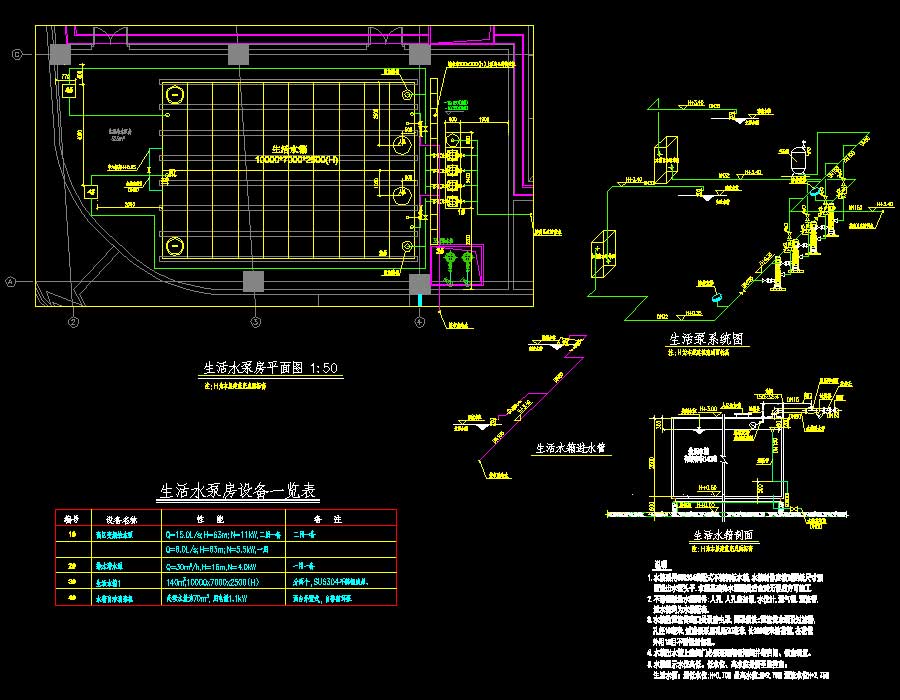

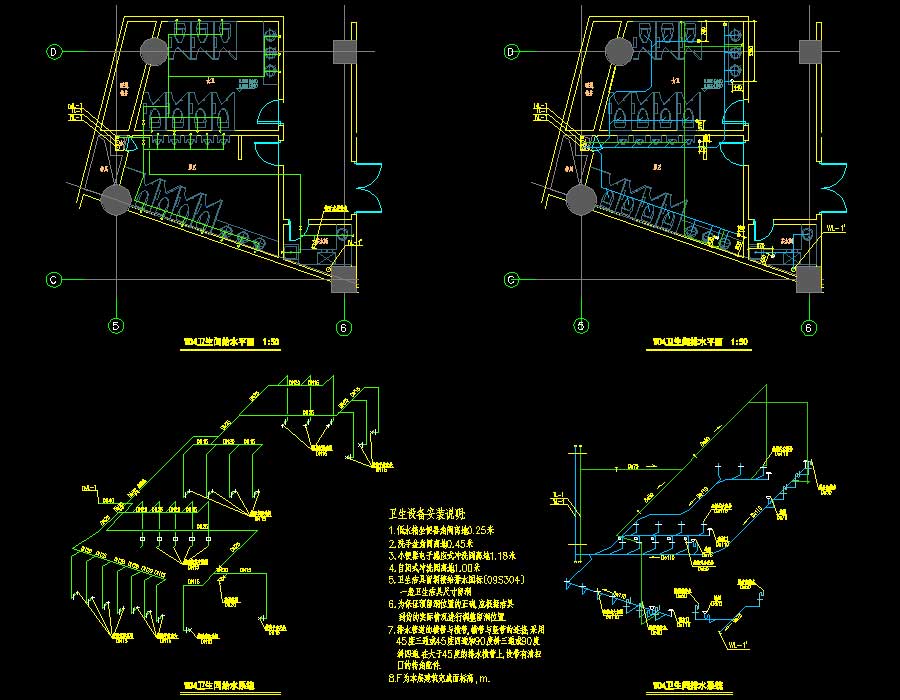

说明:该项目为某商业广场给排水专业施工图,总建筑面积为85214平方米,地下三层,地上七层,建筑高度为45米,结构高度为36.45米,首层至三层为商业零售业态,四层至五层为餐饮和娱乐设施,六层至七层为电影城,地下一层为大型超市,地下二层至地下三层为地下车库,地下三层设置人防掩蔽所和物资库。最高日生活用水量1094.5m3/d,最大时用水量107.4m3/h,市政供水水压0.25MPa。图纸内容含:给排水设计与施工说明、主要设备材料表、给排水消防总平面图、屋顶水箱间详图、消火栓系统图、喷淋系统图、地下一层、地下二层、地下三层消防平面图、二层、三层、四层、五层、六层、七层消防平面图、生活给水系统图、排水系统图、生活给水泵房详图、雨水处理设计与施工说明、雨水处理工艺流程图、卫生间详图、地下一层、地下二层给排水平面图、地下三层平时给排水平面图、一层、二层、三层、四层、五层给排水平面图。
消防设计:生活供水设计:排水设计 :生产供水设计:排水技术:供水方式 :供水体制:室外消火栓水量:40L/S室外消火栓水量:40L/S建筑面积:85214㎡建筑高度:45m地上层数:7层地下层数:3层高度类别:中高层图纸深度:施工项目地址:江苏省设计时间:2014
