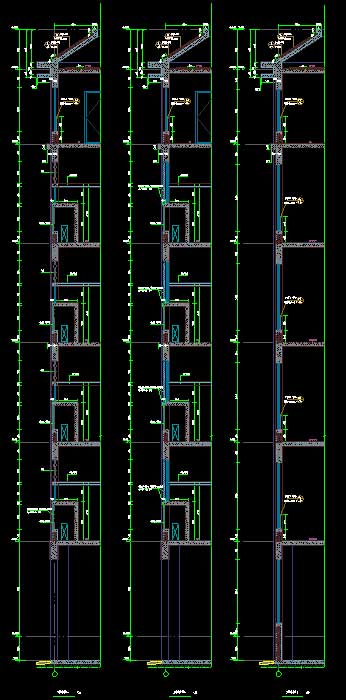

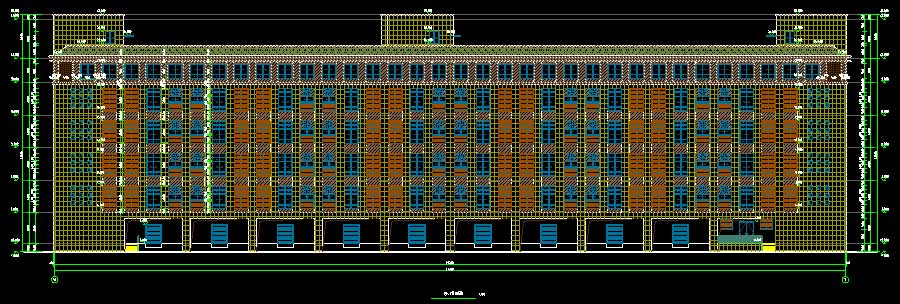

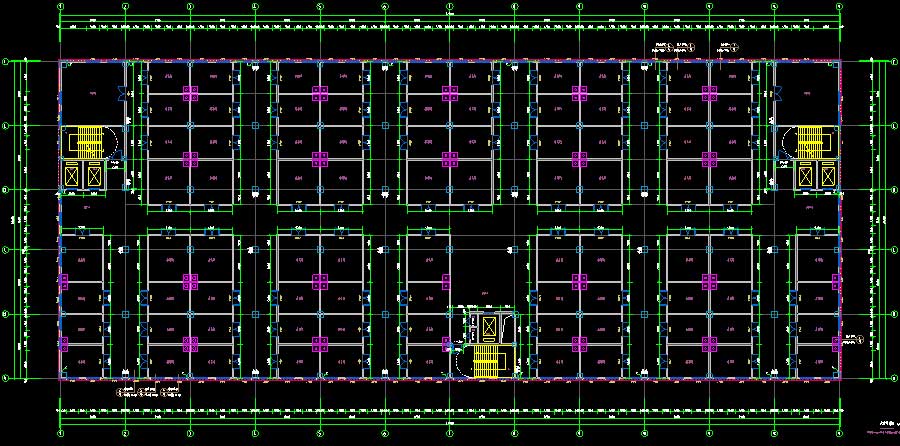

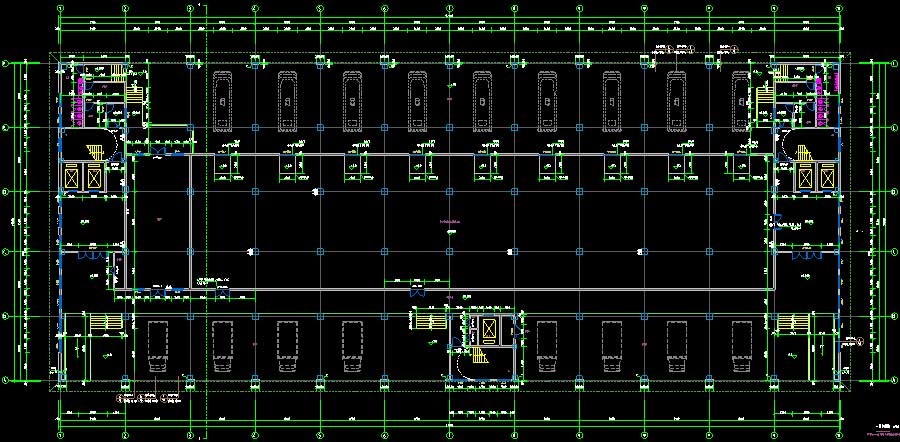

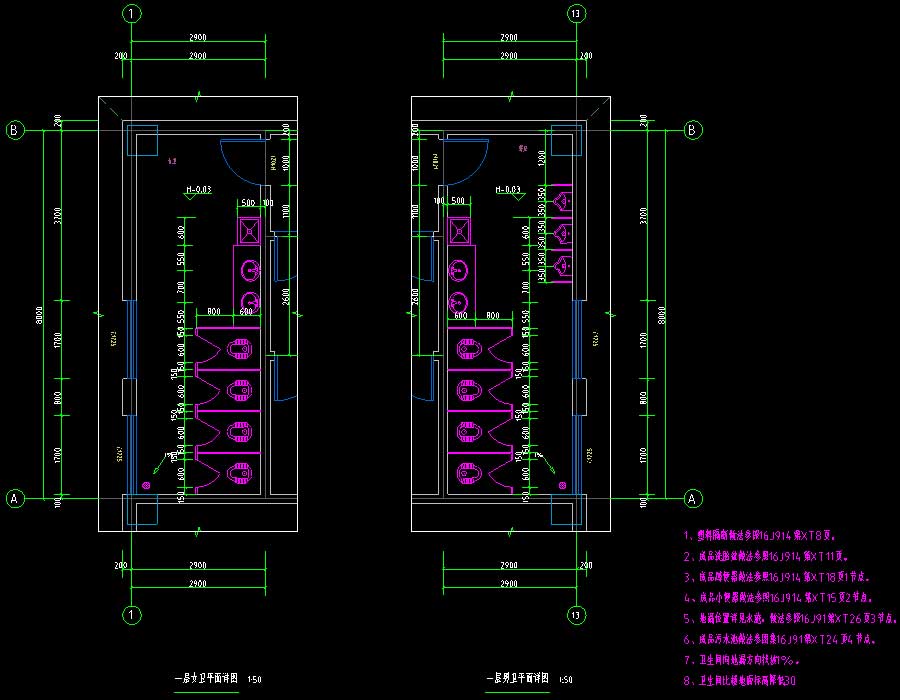

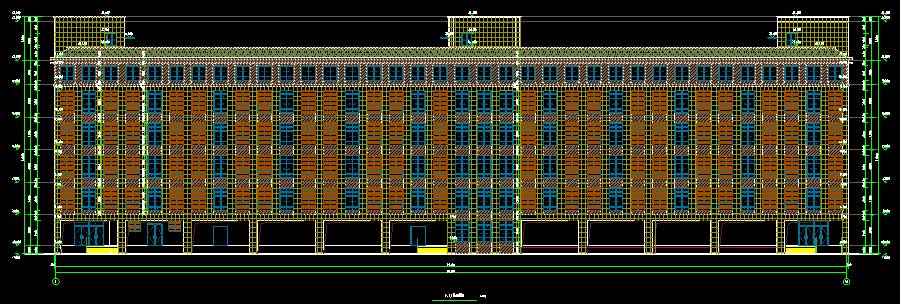

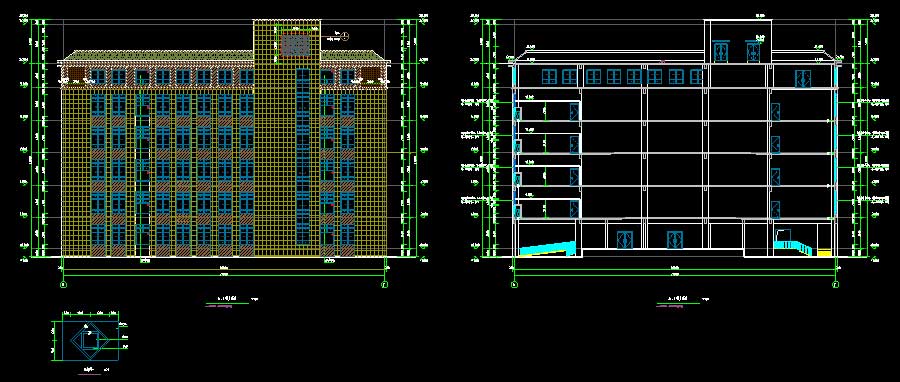

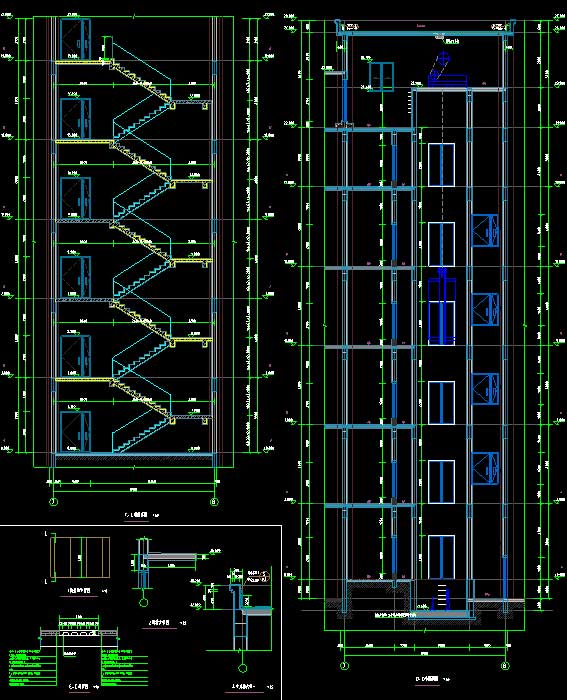

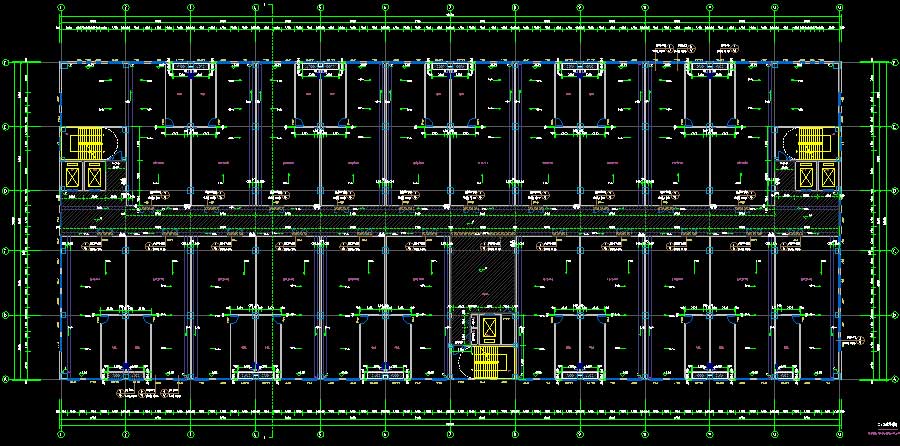

说明:该项目为某产业园项目建筑施工图,包括2、3#厂房,办公楼及门卫室。抗震设防烈度为7度,主要结构形式为框架结构。其中,2、3#厂房地上层数均为6层,建筑高度均为23.8米,建筑面积分别为13691.28、23379.25平方米;办公楼建筑高度为20.1米,地上层数5层,建筑面积为3781.6平方米;门卫室建筑高度为3米,地上层数1层,建筑面积为29.2平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,卫生间详图,楼电梯详图,墙身详图,立柱平面布置图,门窗表及门窗大样,泄豆口管道示意图,节点详图等等。
