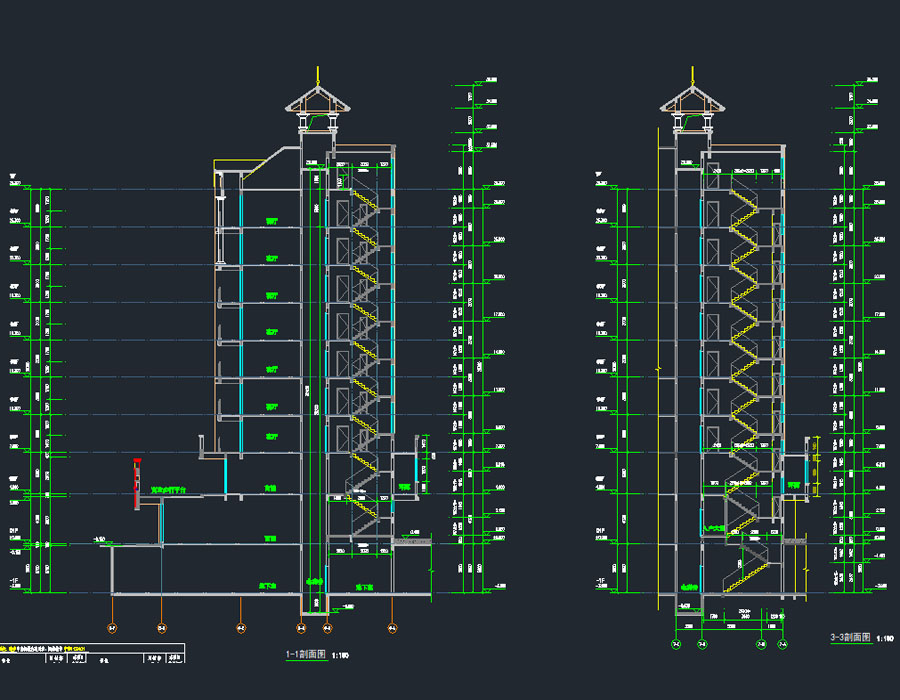

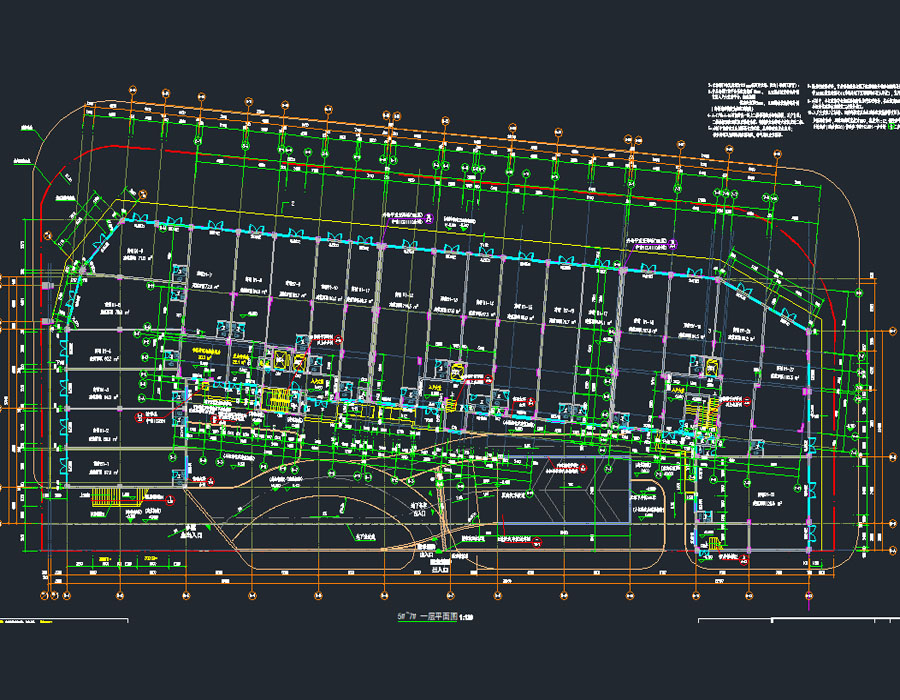

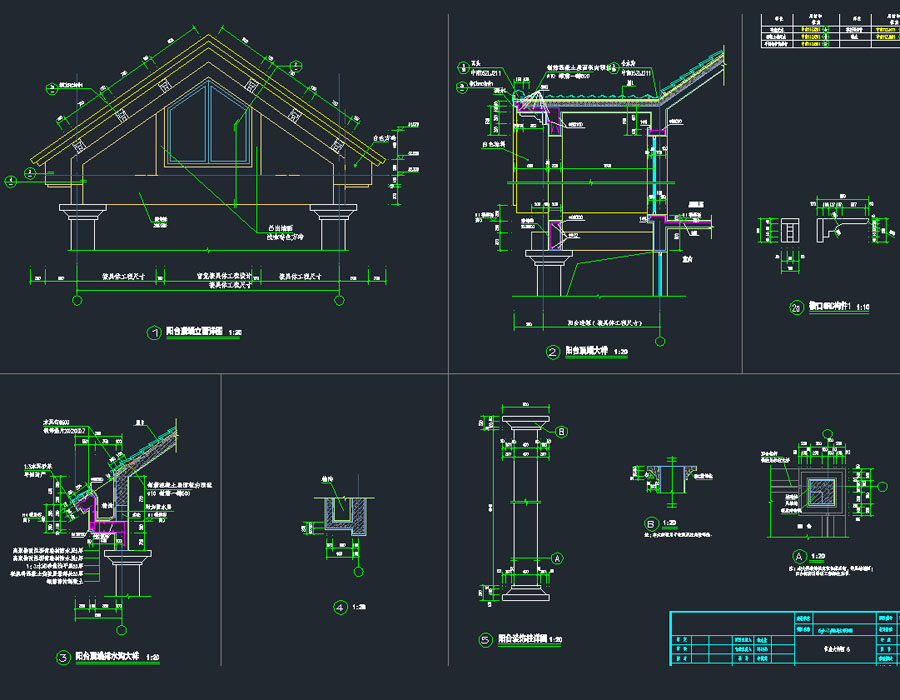

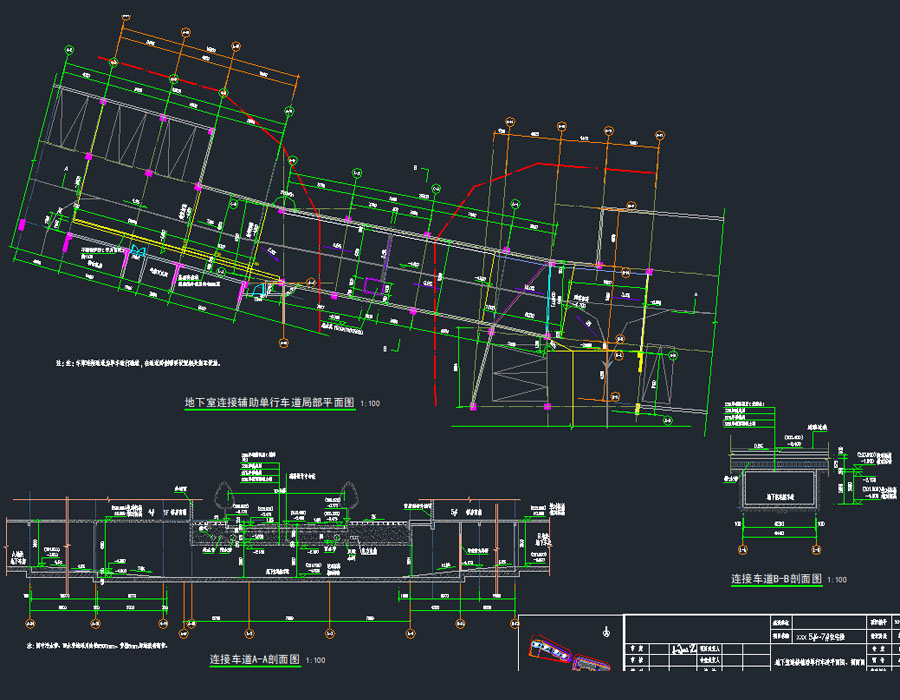

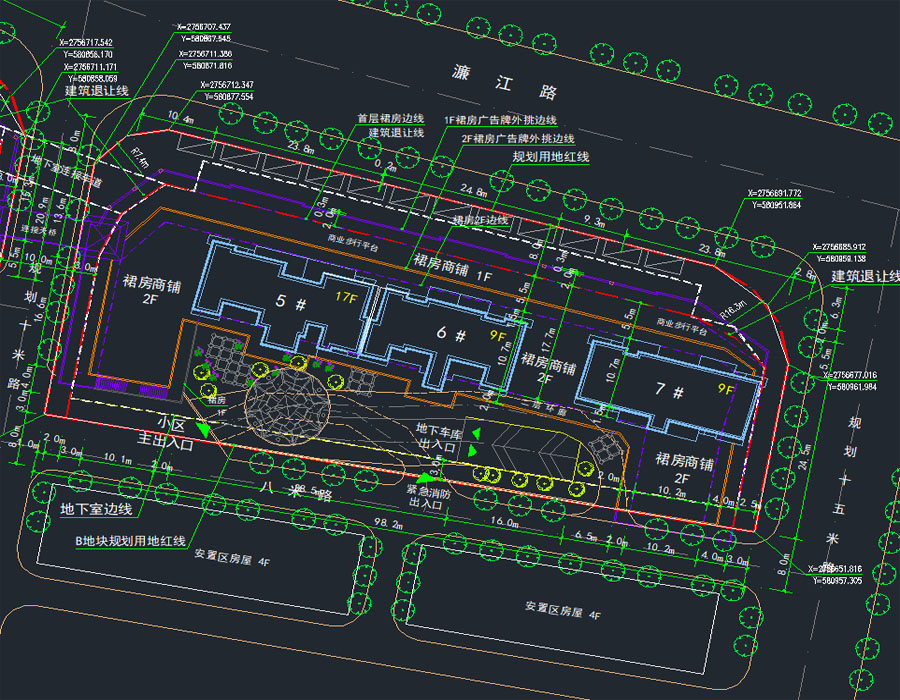

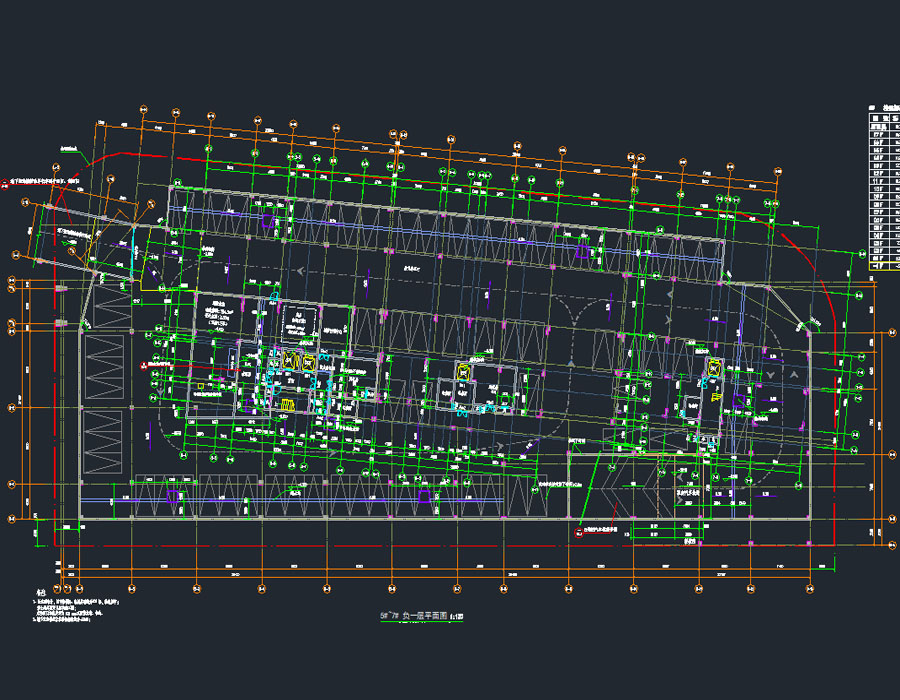

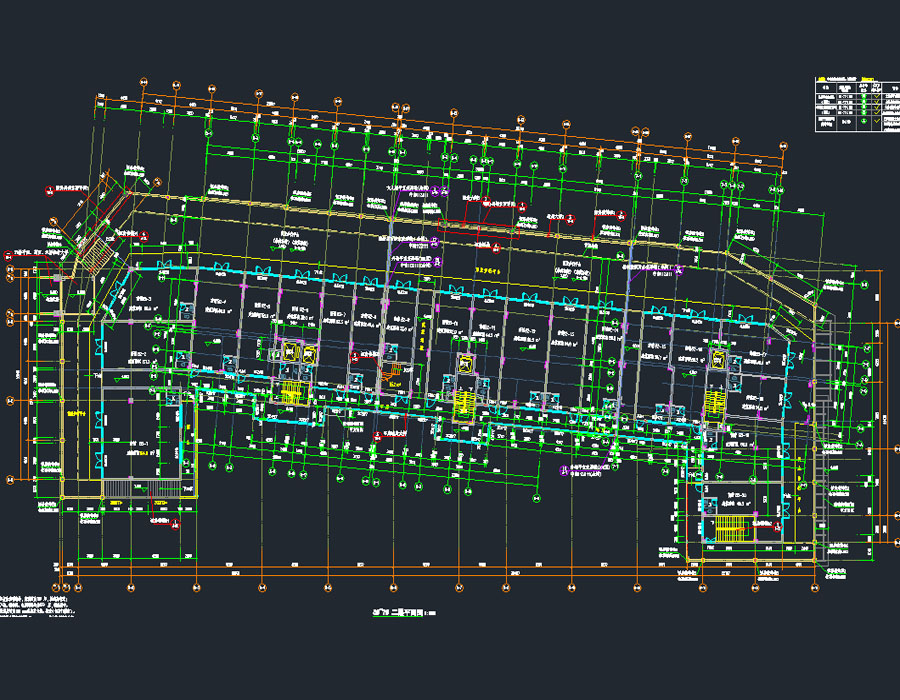

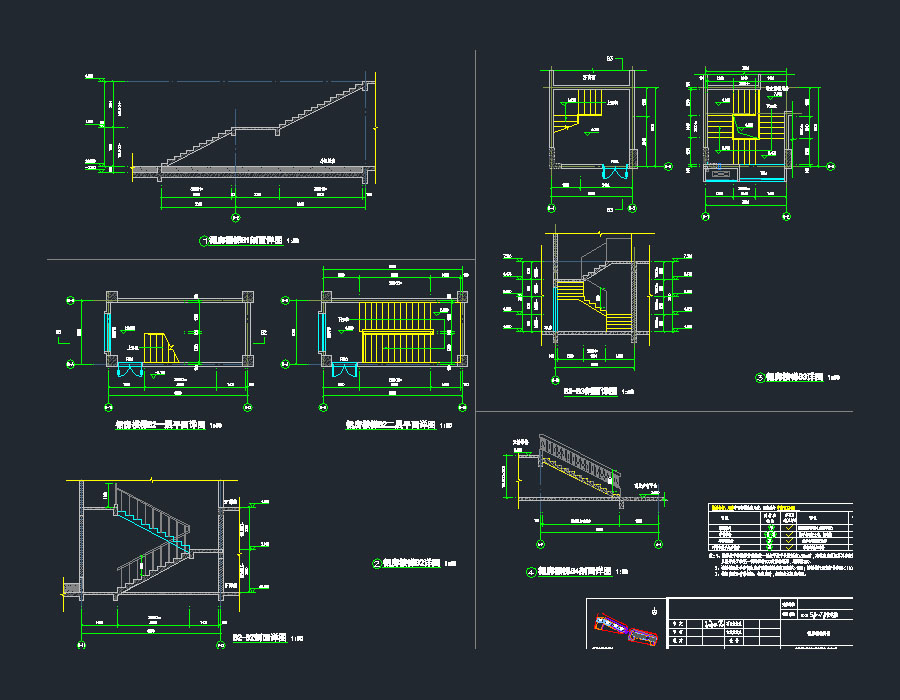

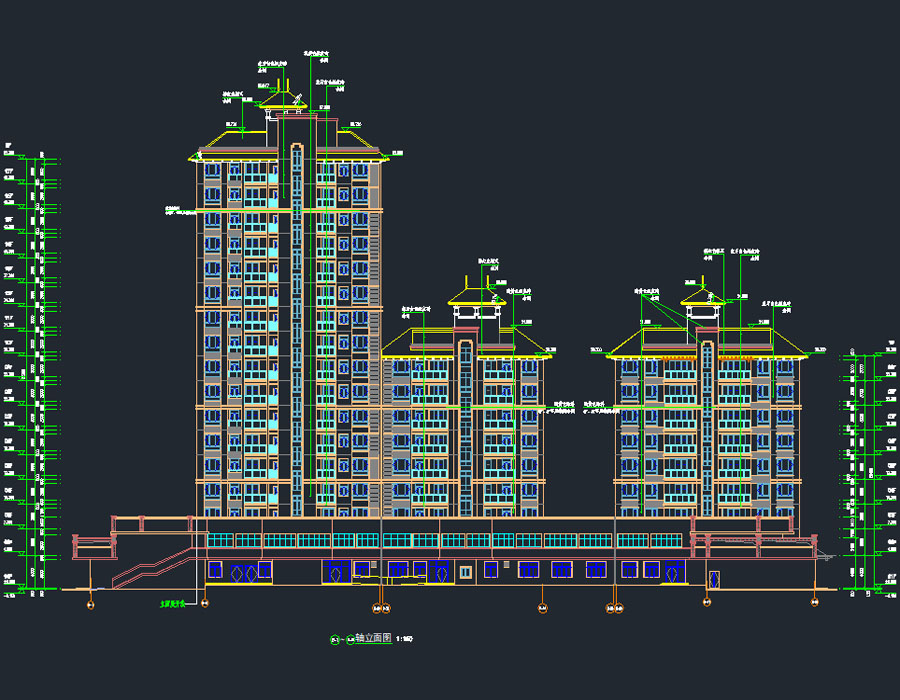

说明:该项目为多栋住宅楼建筑工程,包括住宅、裙房商铺和地下室,主要结构形式为钢筋混凝土剪力墙结构,5#~7#总建筑面积为13579平方米,其中5#楼地上17层,地下1层,建筑高度为52.45米;6~7#楼地上均为9层,地下均为1层,建筑高度均为28.45米。图纸包括:建筑设计总说明,节能设计说明,建筑构造统一做法表,公建、居建节能设计专篇,总平面图,楼层平面图,坐标定位图,消防分析图,轴立面图,剖面图,地下室连接辅助单行车道平面图、剖面图,楼梯平面详图,裙房楼梯详图,门窗详图、门窗表、门窗说明,通用大样,节点大样,玻璃栏杆大样,消防水池剖面详图,天桥平面、剖面、天桥栏杆大样等。
