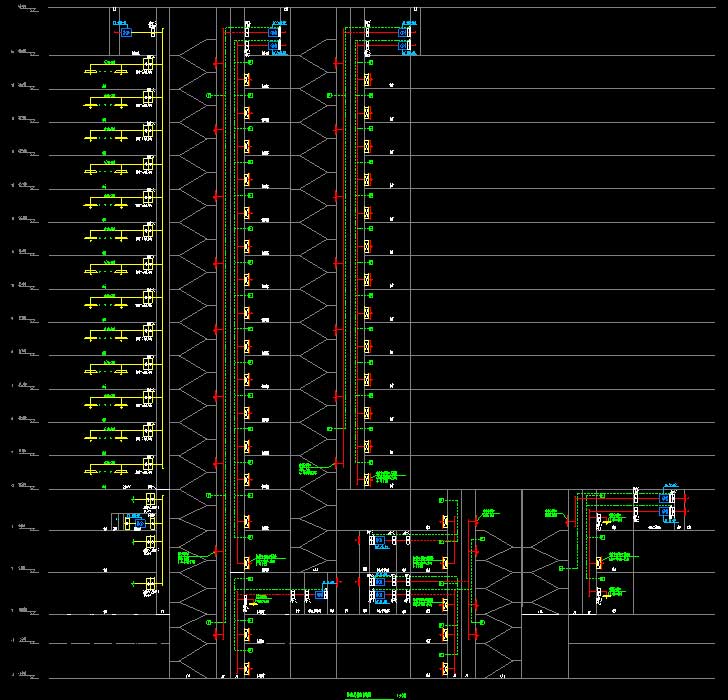

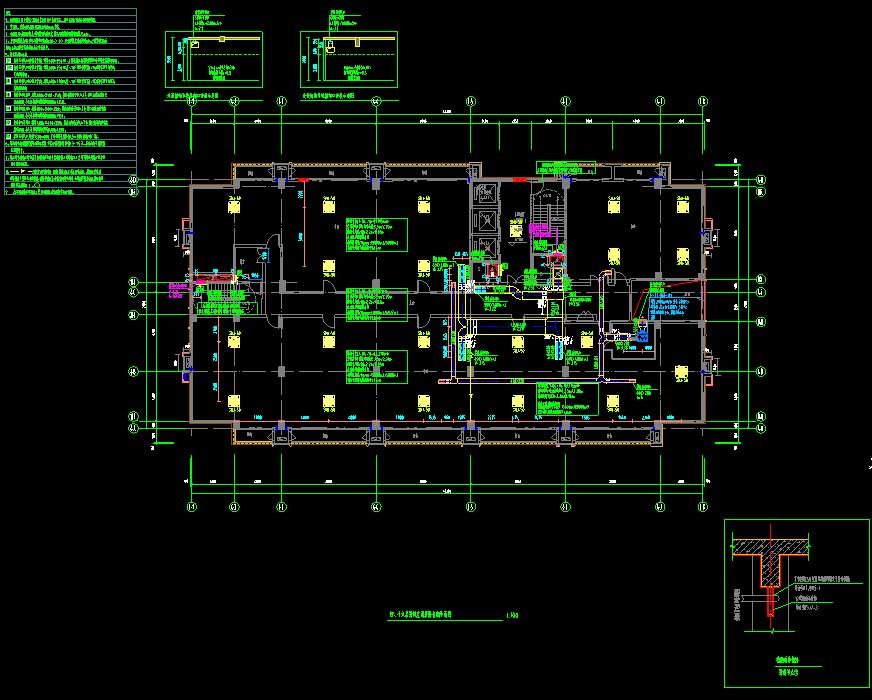

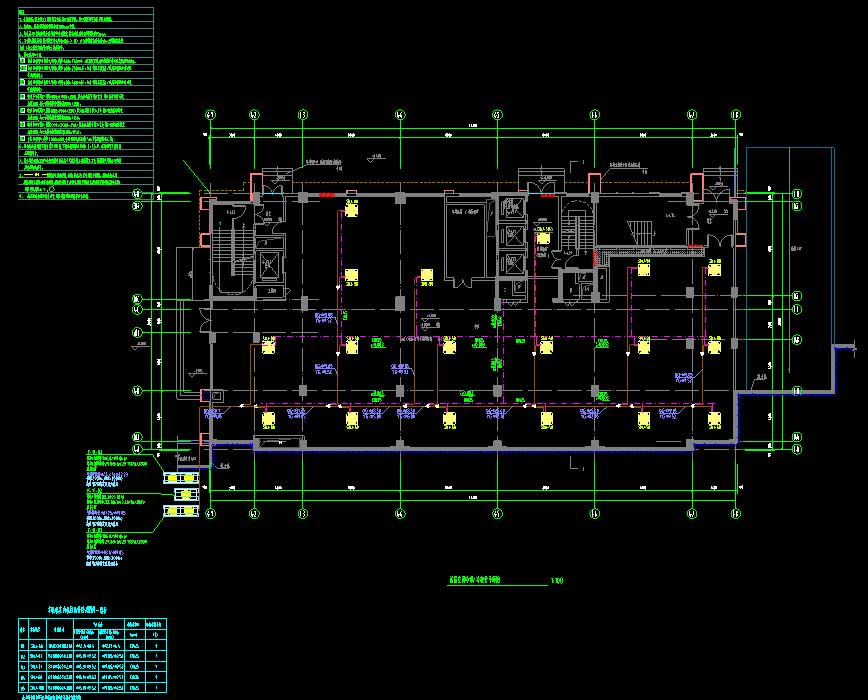

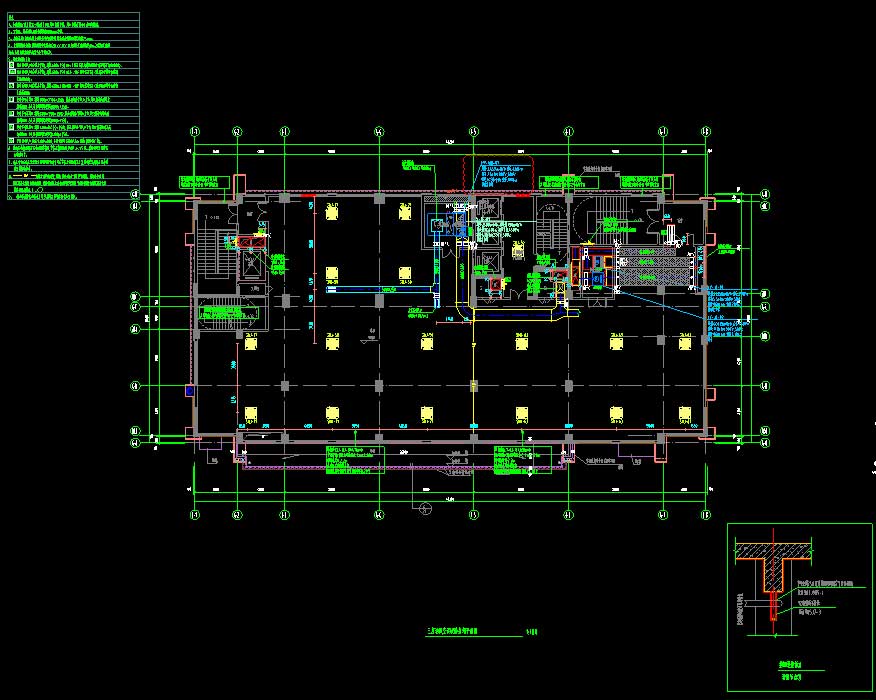

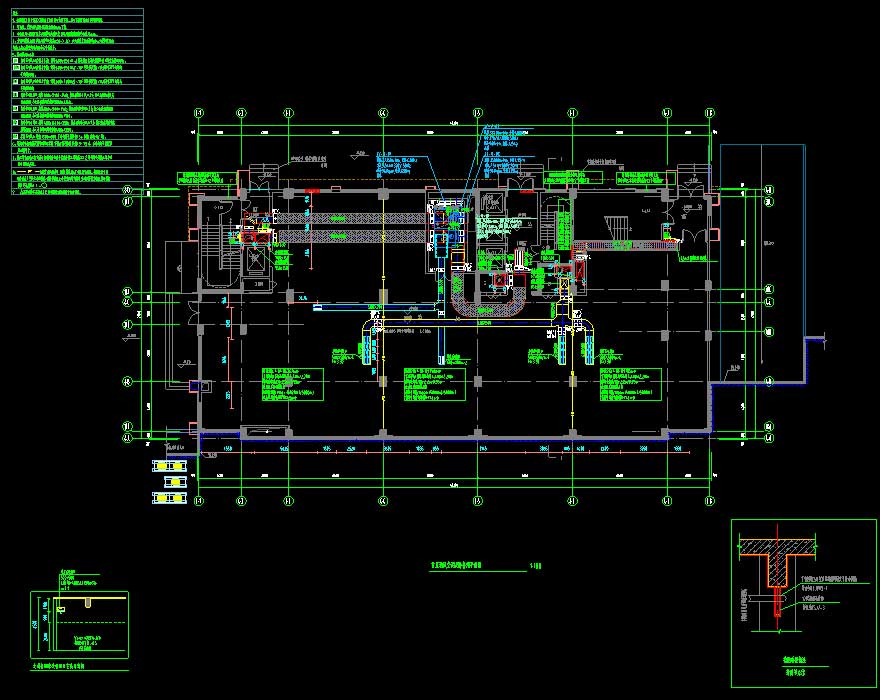

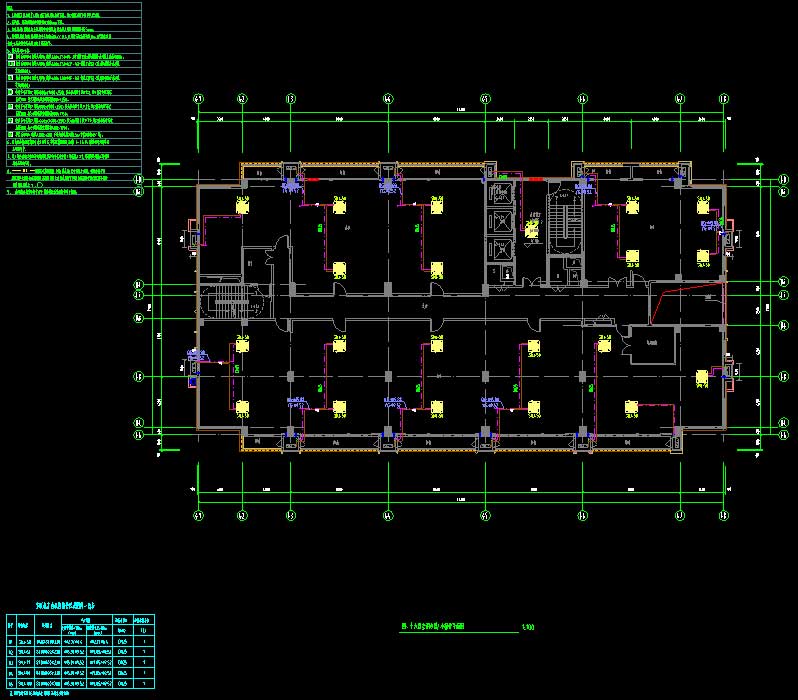

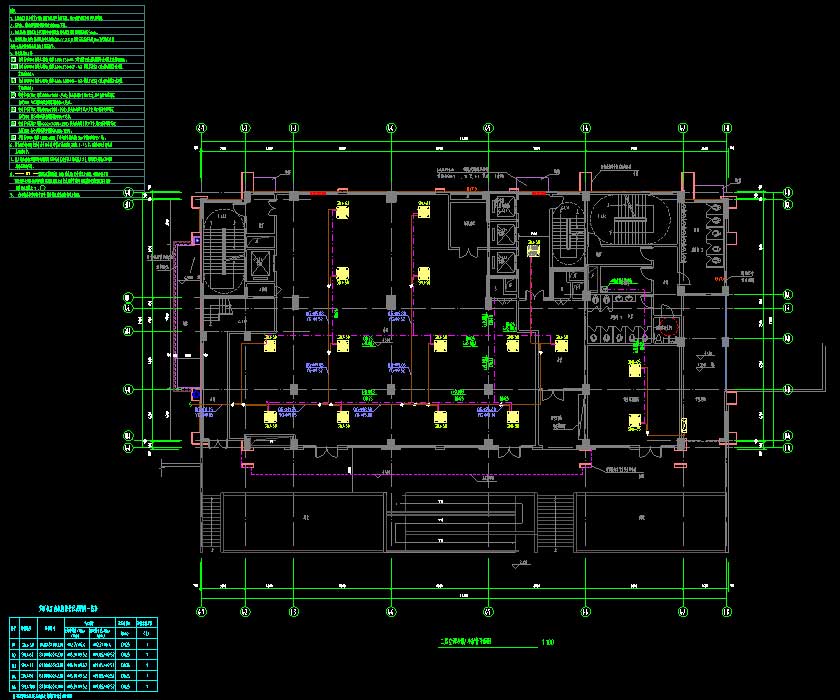

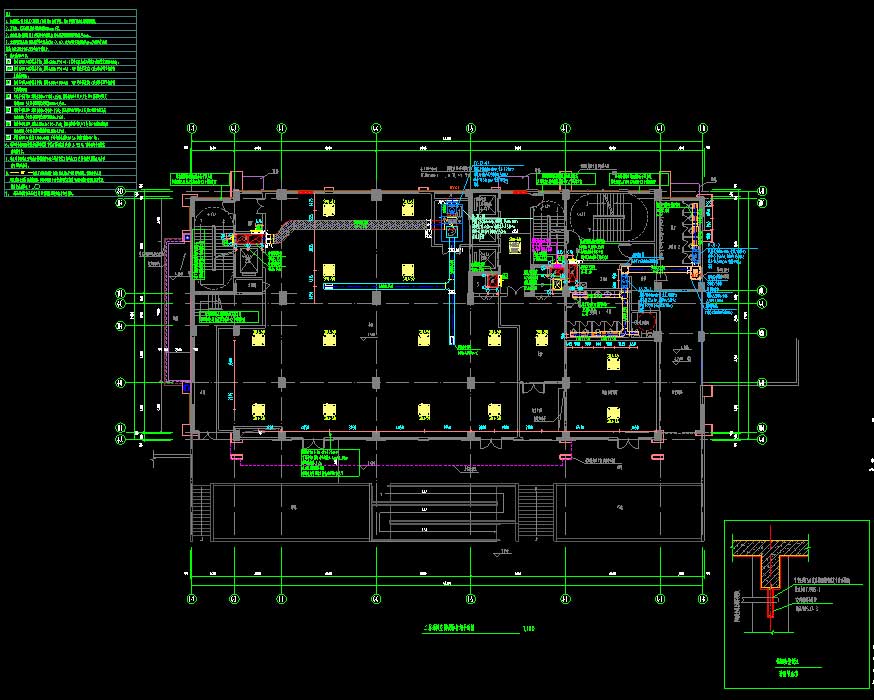

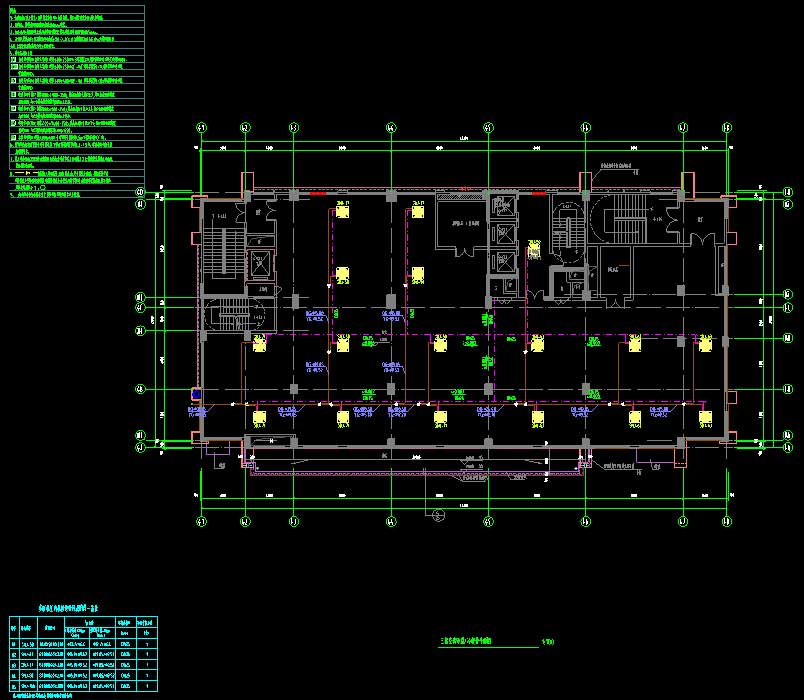

说明:该项目为某产业园住宅办公暖通施工图,包括1~3#住宅楼,4~6#办公楼,10#实验室厂房,11#社区服务中心,12、13#垃圾中转站、公厕。1、3#楼地上层数均为30层,2#楼地上层数为31层,4、5#楼地上层数为16层,6#楼地上层数为18层,10#楼地上层数为4层,11、13#楼地上层数均为1层,12#楼地上层数为2层。图纸内容含:空调、通风工程施工图设计总说明,空调、通风工程安装通用说明,空调、通风设计统一图例,通风空调及防排烟平面图,防排烟平面图,加压送风系统原理图,空调冷媒/冷凝管平面图,防烟及排烟系统图,除臭设备基础平面图。
冷热源:空调系统:采暖系统:建筑面积:建筑高度:地上层数:30,31,30,16,16,18,4,1,2,1层地下层数:高度类别:高层图纸深度:施工项目地址:广东省设计时间:2020
