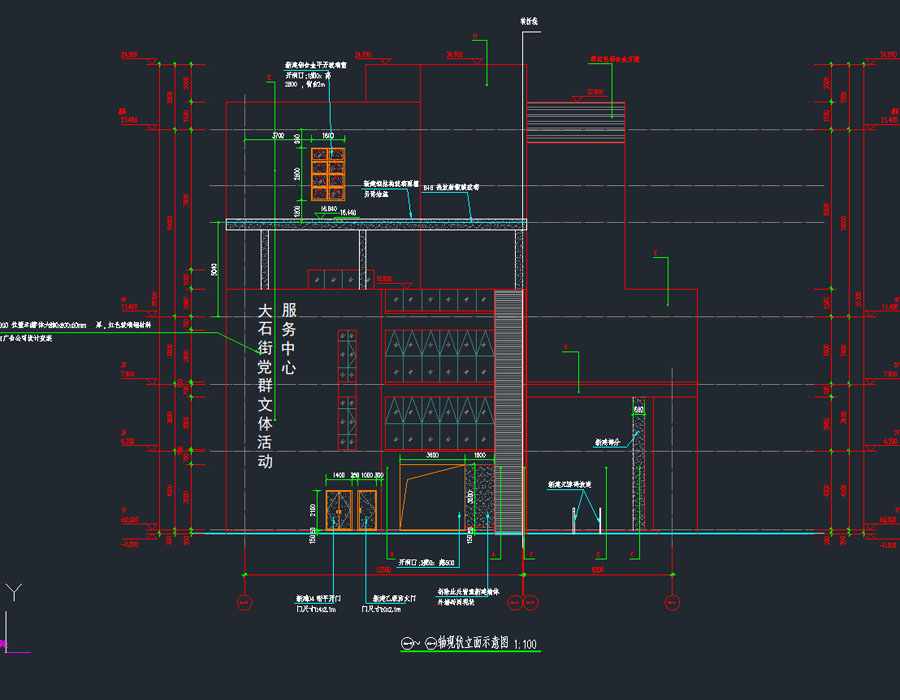

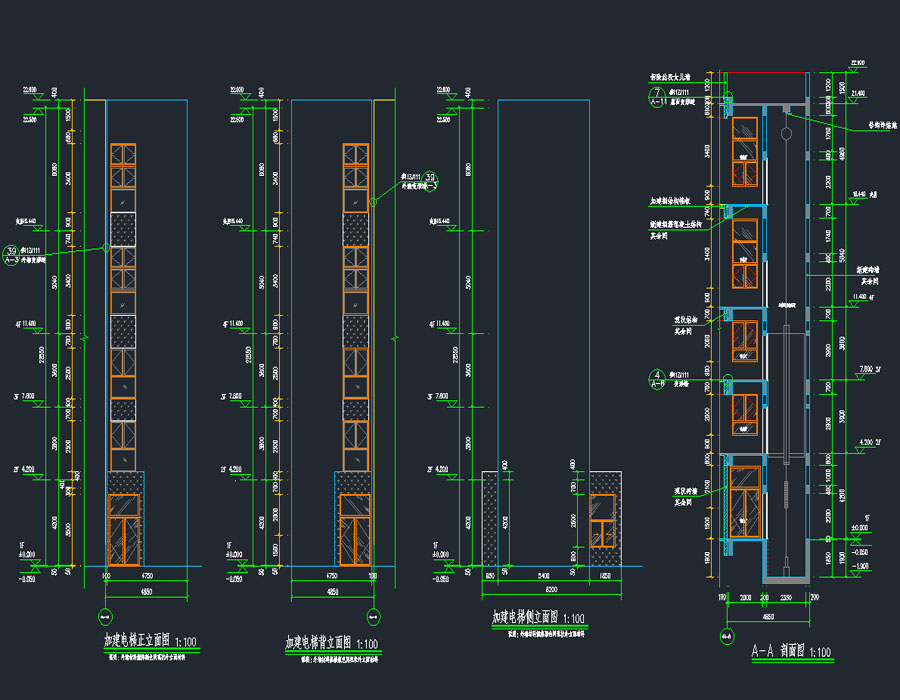

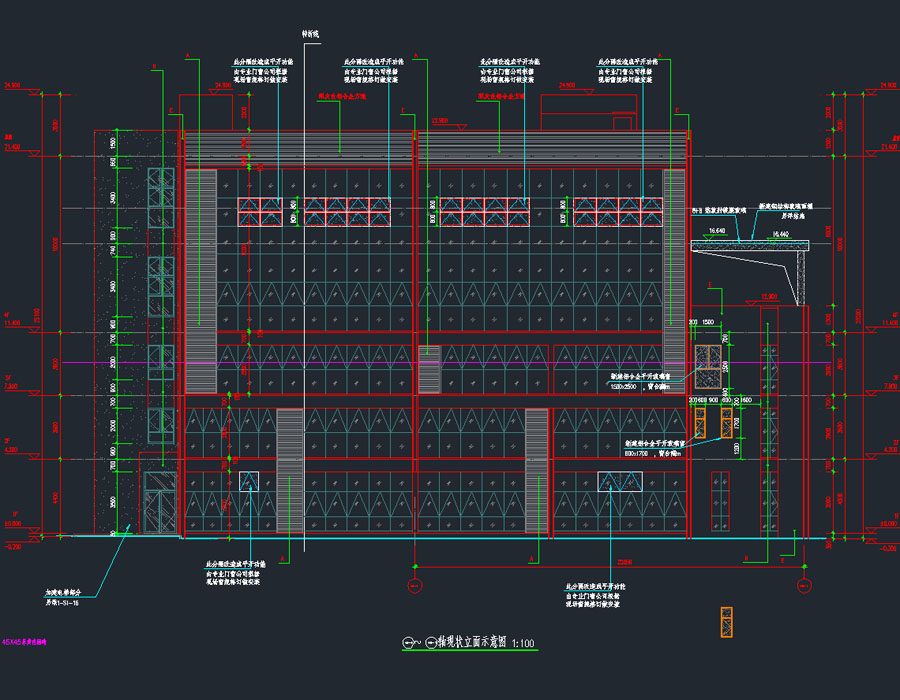

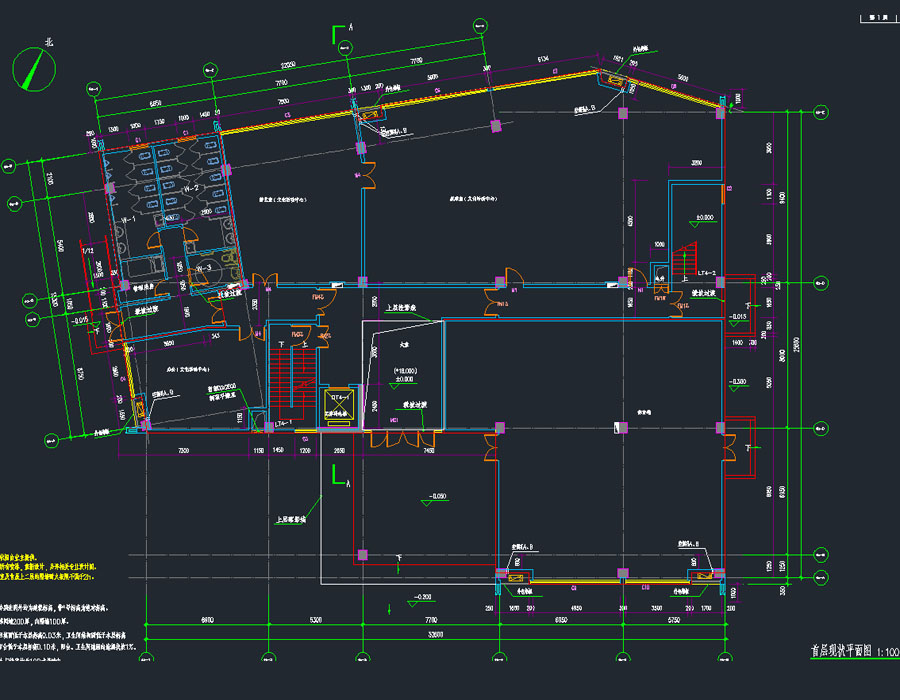

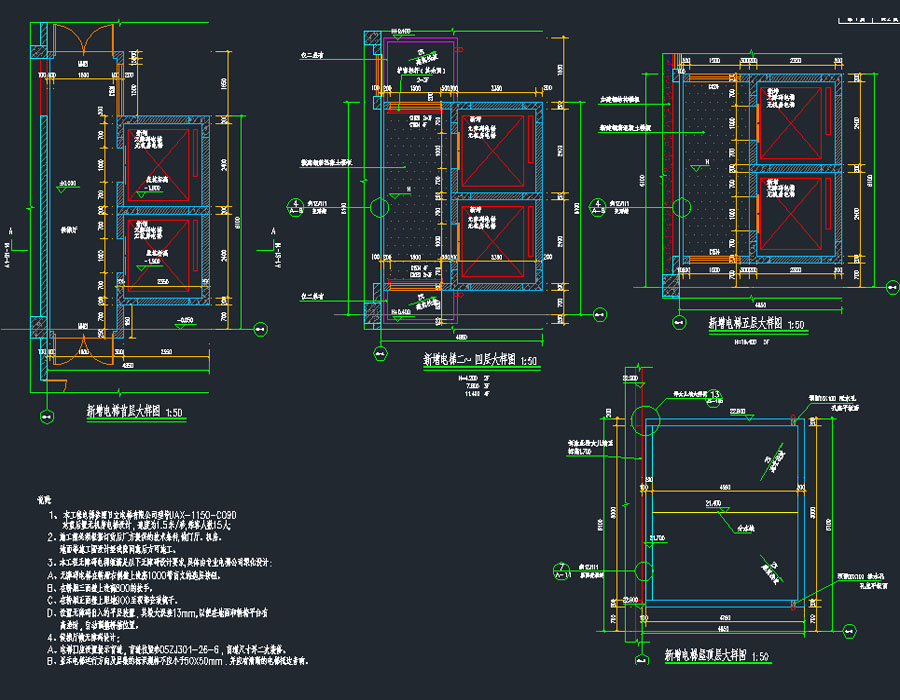

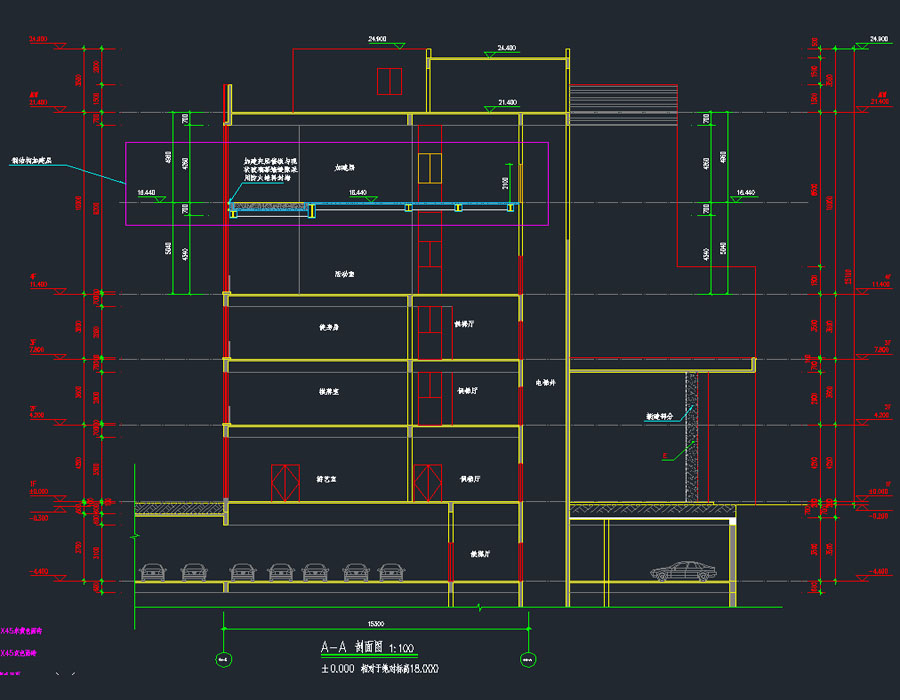

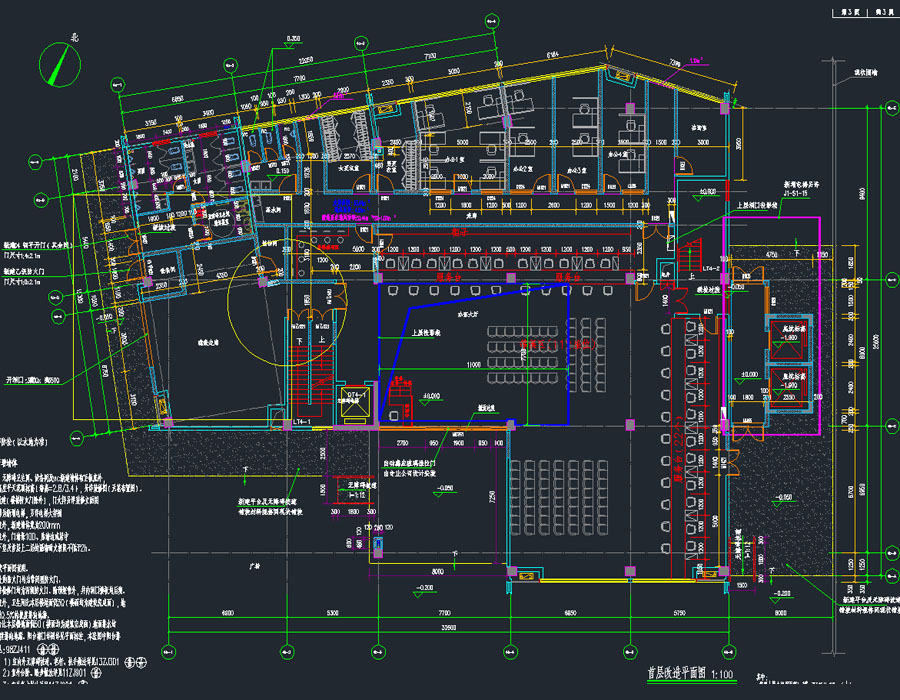

说明:该项目为某多层文体活动服务中心建筑改造施工图,主要结构类型为框架结构;建筑规模现状:地上4层,地下3层,总建筑面积为2926平方米;改造后:地上4层(含加建夹层),地下3层,总建筑面积为3591.83平方米;首层建筑面积783平方米,建筑高度为23.2米。图纸包括:建筑施工图设计说明,现状总平面图,楼层现状平面图,楼层拆除平面图,楼层改造平面图,加建夹层改造平面图,轴现状立面示意图,剖面图,新增电梯大样图,楼梯详图,门窗大样图等。
建筑面积:3591.83㎡建筑高度:23.2m地上层数:4层地下层数:3层高度类别:多层图纸深度:施工项目地址:广东省设计时间:2018效果图:无建筑风格:现代
