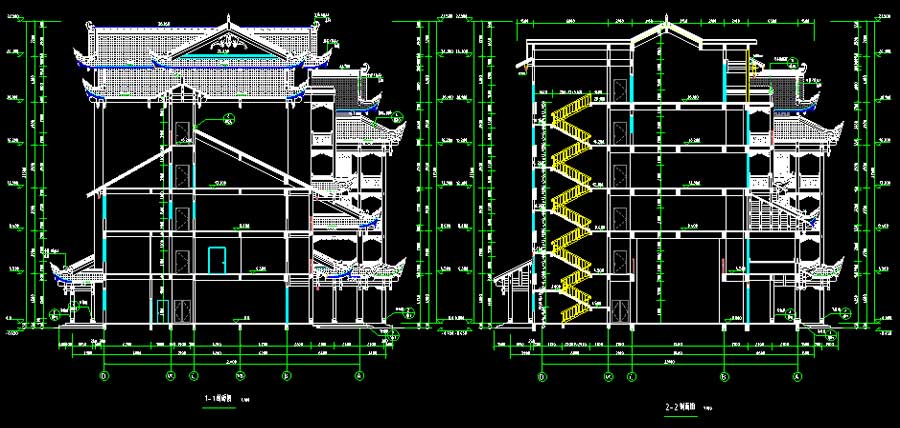

说明:该项目为某多层村委会多专业施工图(含公共建筑规定性指标计算报告书、公共建筑权衡计算报告书、公建部分节能),抗震设防烈度为6度,主要结构形式为框架结构,坡屋面为木结构和钢筋混凝土分别两种。建筑高度为25.9米,地上层数6层,总建筑面积为6388.78平方米,总占地面积1707.48平方米。图纸内容含:建筑说明,工程质量通病防治措施设计专篇,建筑节能设计说明专篇,平面图,立面图,剖面图,楼梯大样图,墙身大样,卫生间大样,节点大样,门窗表及大样;给排水说明,消火栓、灭火器平面布置图,屋顶水箱平面布置图,喷淋平面布置图,消火栓、喷淋原理图,水泵房平面大样图,卫生间大样图;结构说明,桩基统一说明,基础平面布置图,地梁平法施工图,柱平面布置图,梁平法施工图,板平法施工图,斜梁平法施工图,斜屋面梁板平法施工图,楼梯大样图;电气说明,火灾自动报警设计说明,电气平面图,消防平面图,接地平面图,屋顶防雷平面图,竖向干线系统图,应急照明及疏散照明配电系统图,配电箱系统图,系统图等等。专业包括建筑、结构、给排水、电气。
建筑面积:6388.78㎡地上层数:6层建筑高度:25.9m地下层数:高度类别:多层图纸深度:施工项目地址:贵州省设计时间:2019建筑风格:古代效果图:无
