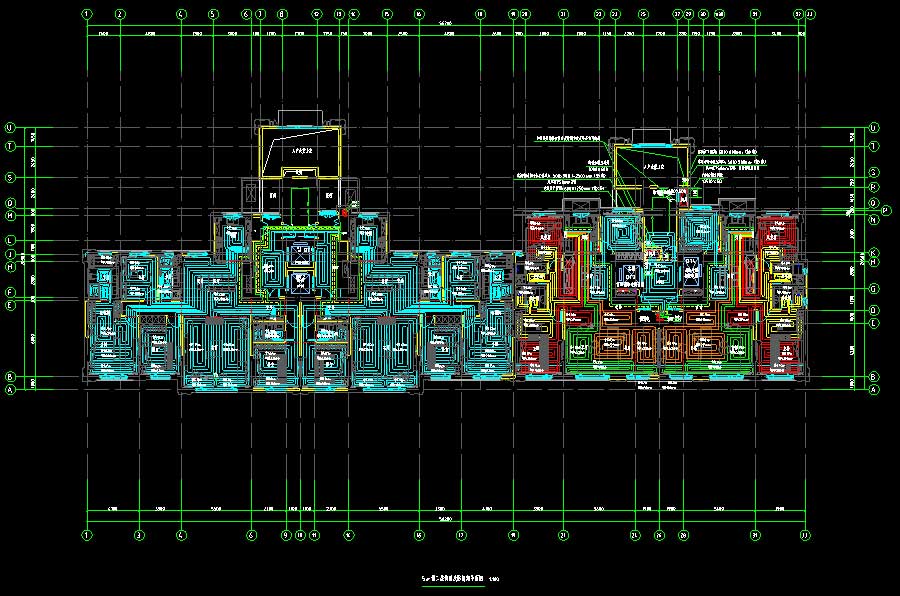

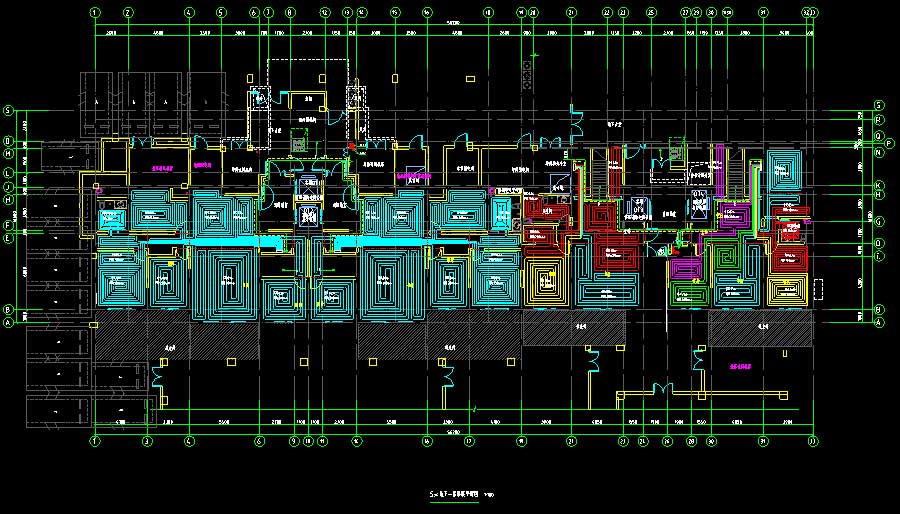

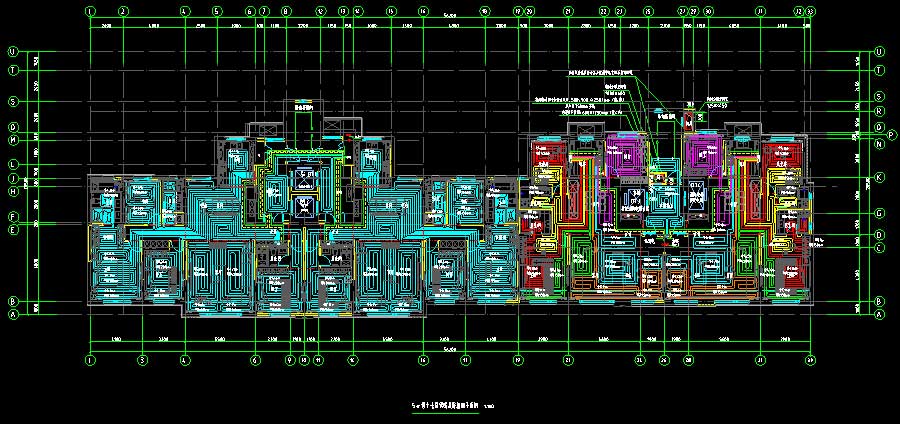

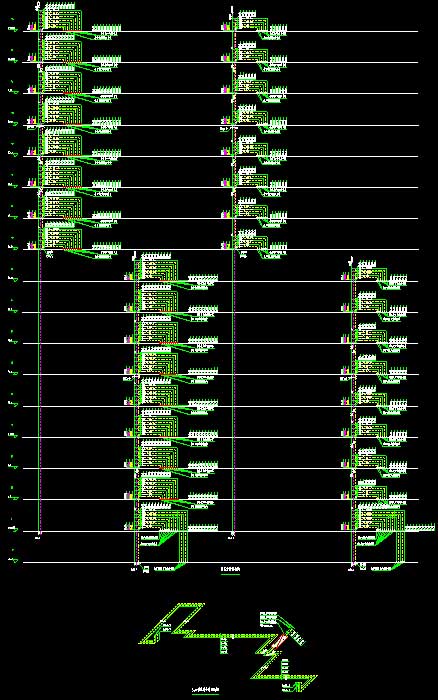

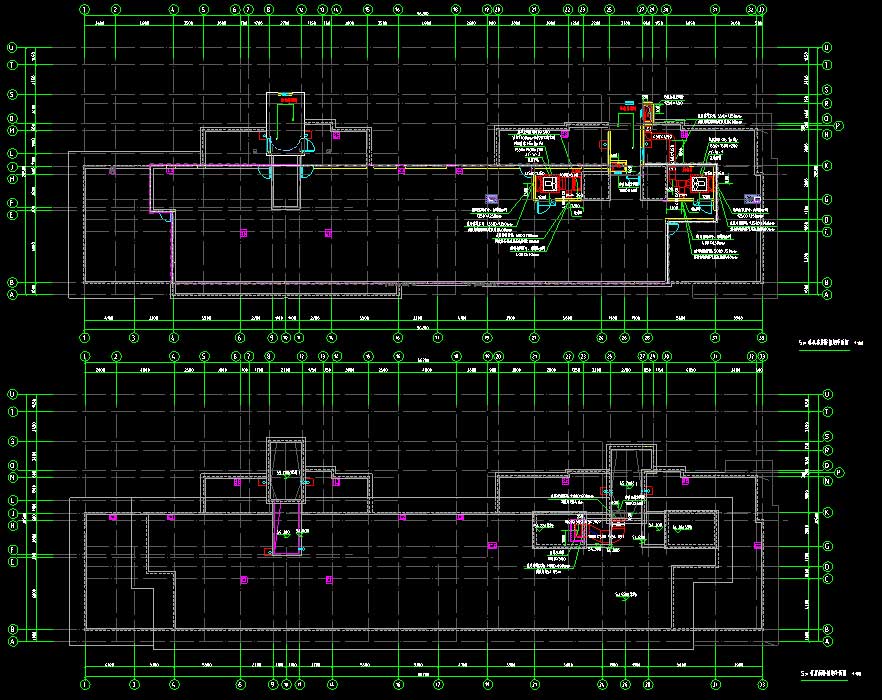

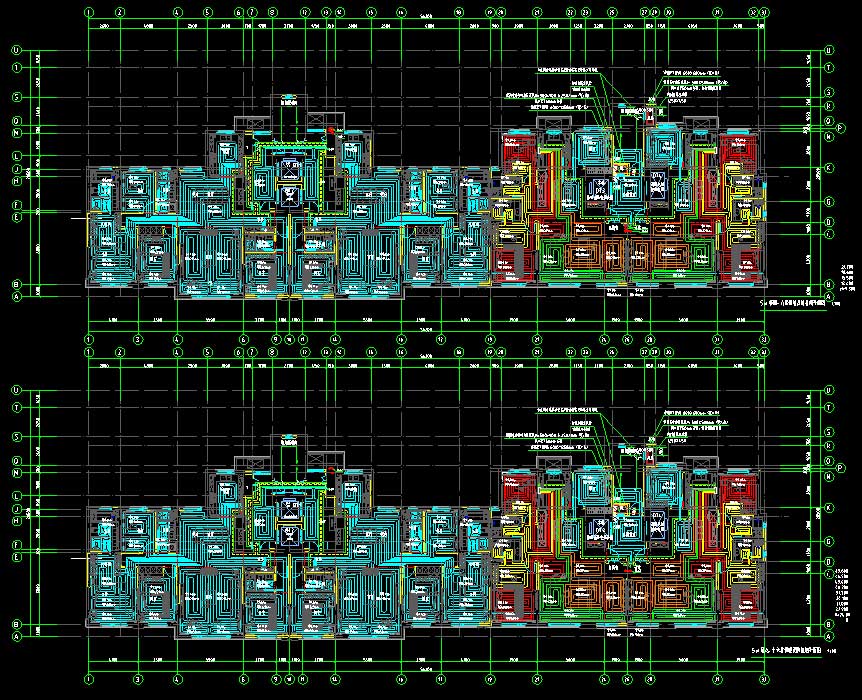

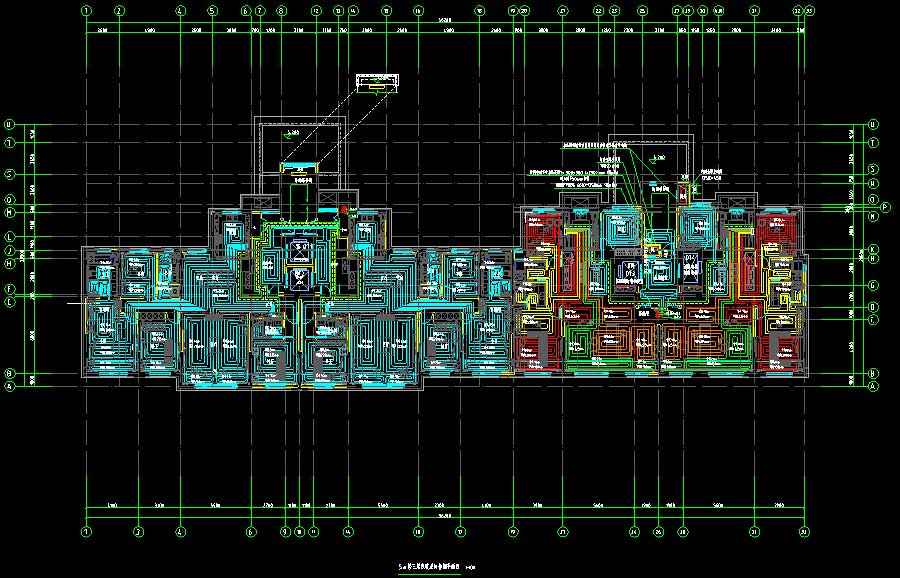

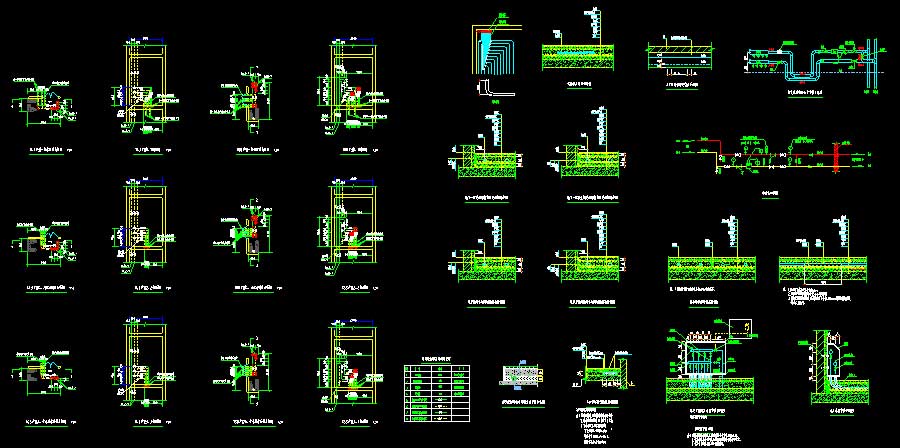

说明:该项目为某高层住宅楼暖通施工图,抗震设防烈度为8度,主要结构形式为钢筋混凝土剪力墙结构,建筑高度为40.68米,地上层数17层,地下层数为1层,总建筑面积为6928.76平方米,其中地上6572.12平方米,地下356.64平方米。本次设计包括以下内容:供暖系统,通风系统,防排烟系统。图纸内容含:暖通设计施工说明,节能专篇,绿色建筑设计专篇,通风平面图,供暖干管平面图,供暖平面图,供暖及防排烟平面图,机房层防排烟平面图,屋面防排烟平面图,加压送风系统图,加压送风大样图,供暖干管及立管系统图,供暖大样图。无单独地库部分图纸。
冷热源:市政热网空调系统:采暖系统:低温地板辐射供暖系统建筑面积:6928.76㎡建筑高度:40.68m地上层数:17层地下层数:1层高度类别:高层图纸深度:施工项目地址:内蒙古设计时间:2019
