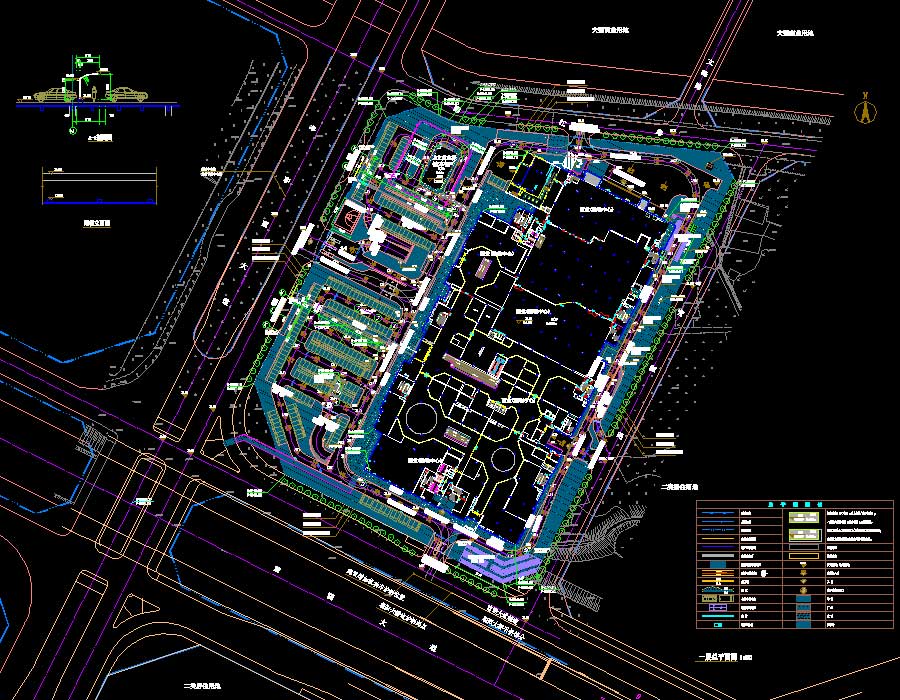

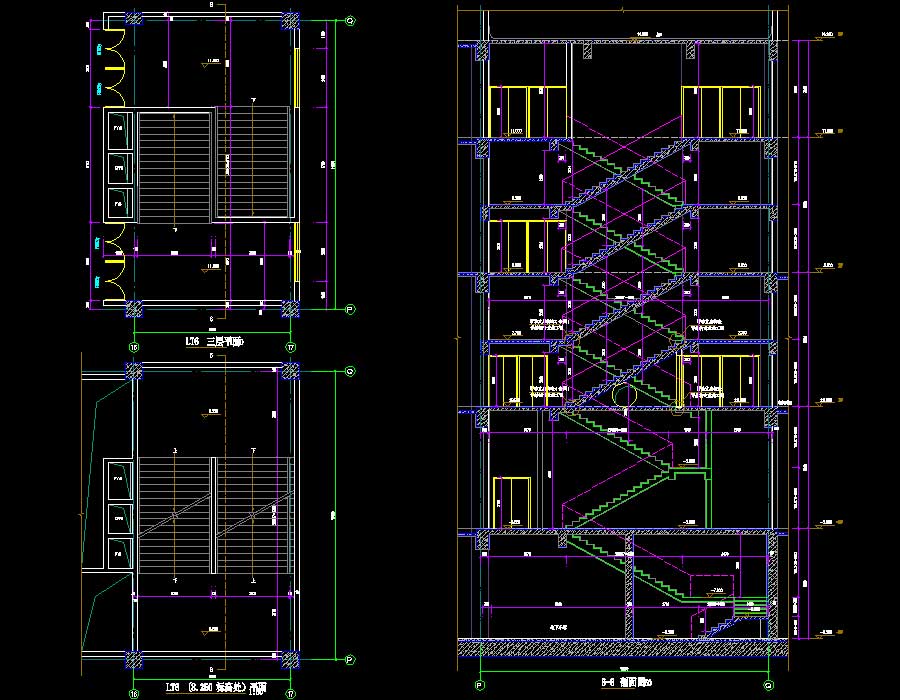

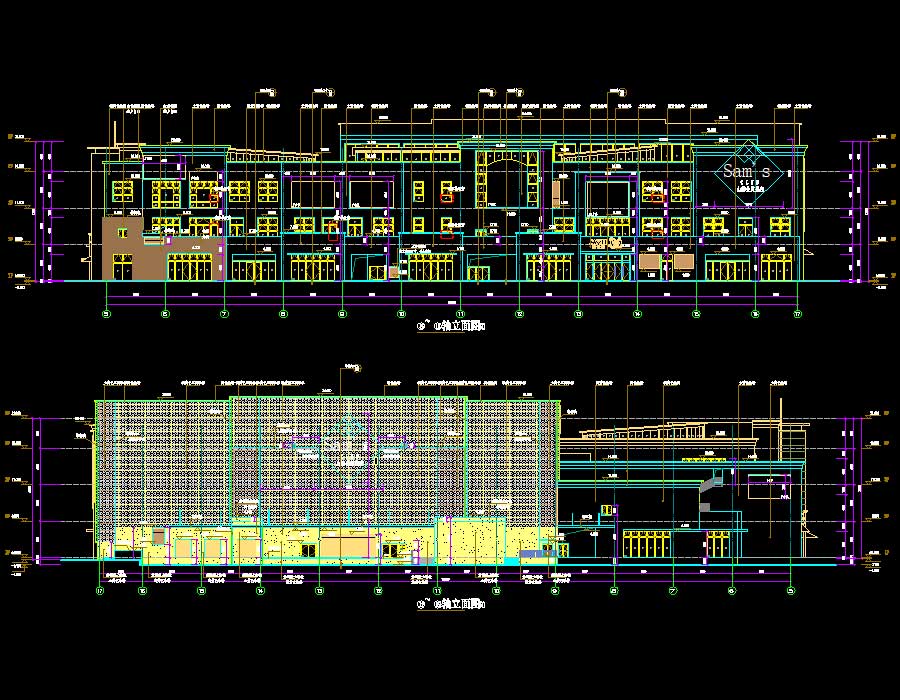

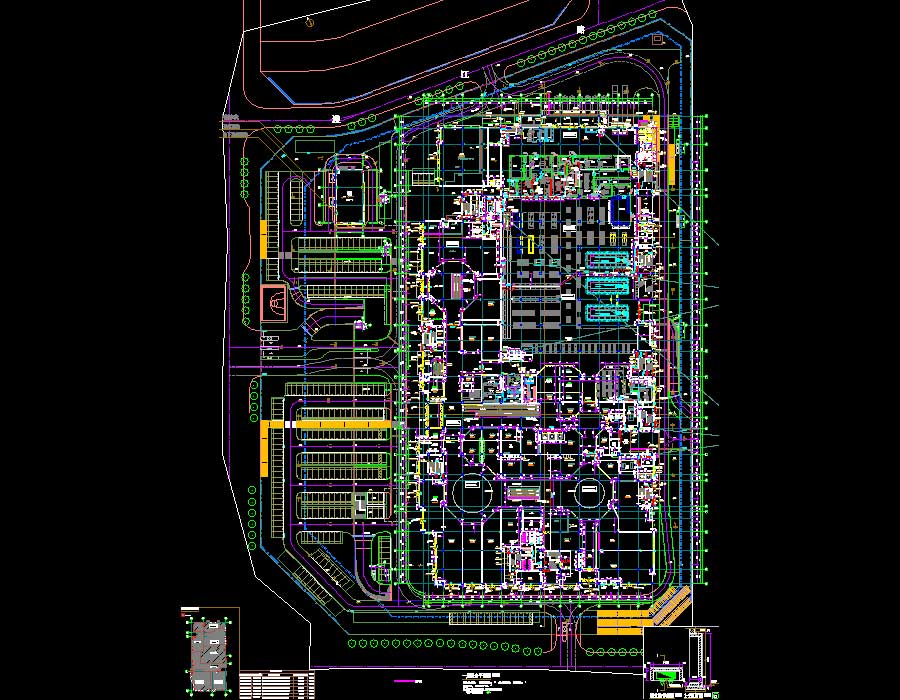

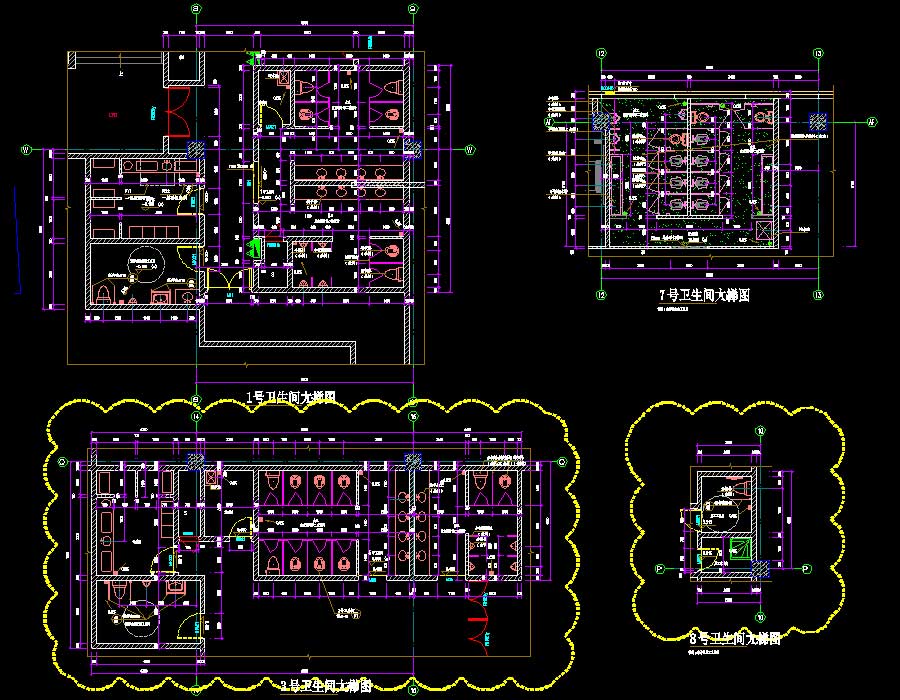

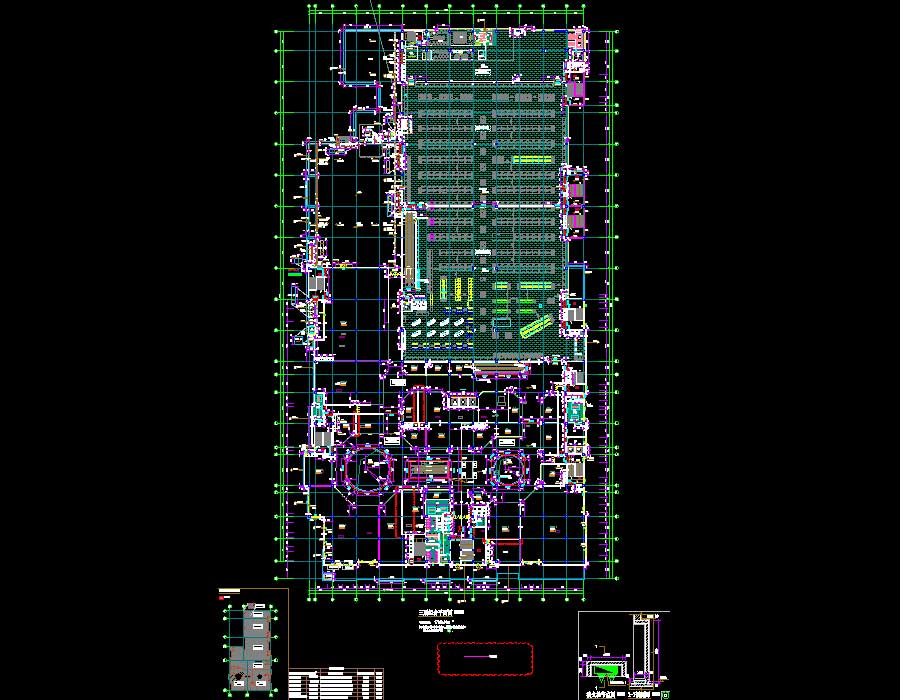

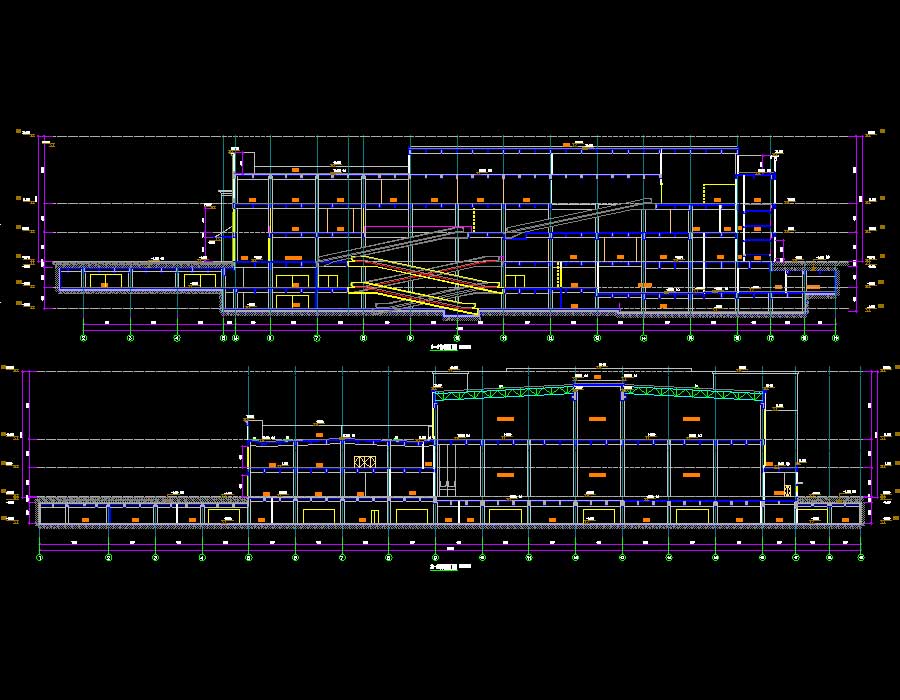

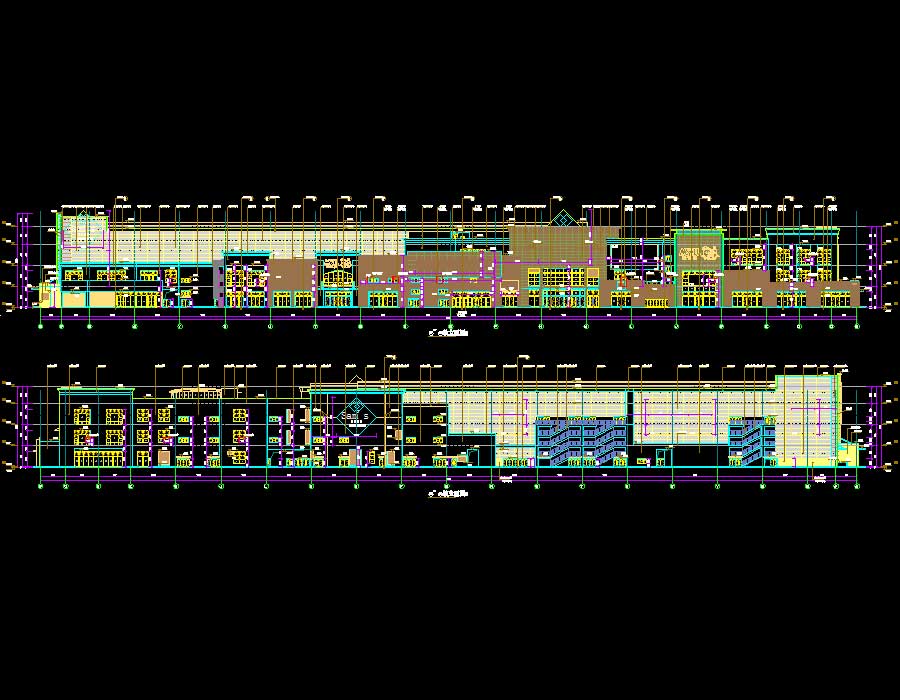

说明:该项目为某购物中心建筑施工图,包含一栋综合商业楼和一间独立商铺,总建筑面积99143.06平方米,其中,购物中心,地上3层,地下2层,总建筑面积约9.9万平方米,建筑高度23米;独立商业楼(汽车餐厅)独立于主体之外,层高5.5米,建筑面积320.08平米。图纸内容含:建筑施工设计说明、屋顶组合平面图、建筑平面图、立面图、剖面图、LT大样图、GT大样图、墙身详图、室外道路节点详图、门窗工程附注说明、门窗表、门窗大样图、地下室顶板标高简图、地下一层平时组合平面图、一层组合平面图、二层组合平面图、三层组合平面图、18.500标高屋面组合平面图、PT大样图、FT大样图、DT大样图、卫生间大样图、建筑构造做法、室内装修作法表、屋顶总平面图、一层总平面图、锅炉房大样图、生活水泵房大样图、消防水泵房大样图、电气设备房大样图、制冷机房大样图、消防水池大样图、PD大样图、锅炉房泄爆口大样图、JF、PF风井大样图。
