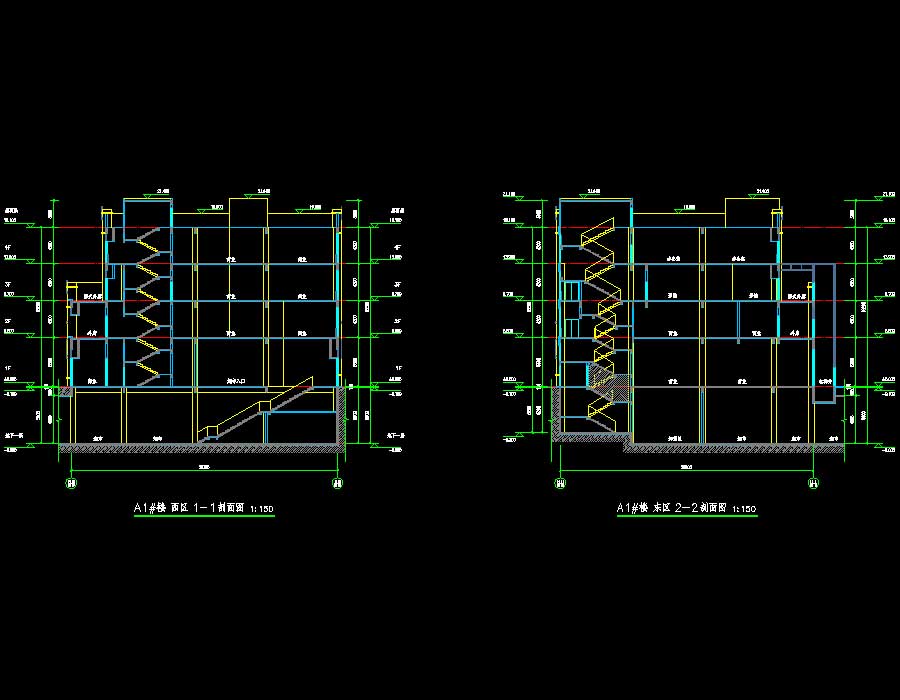

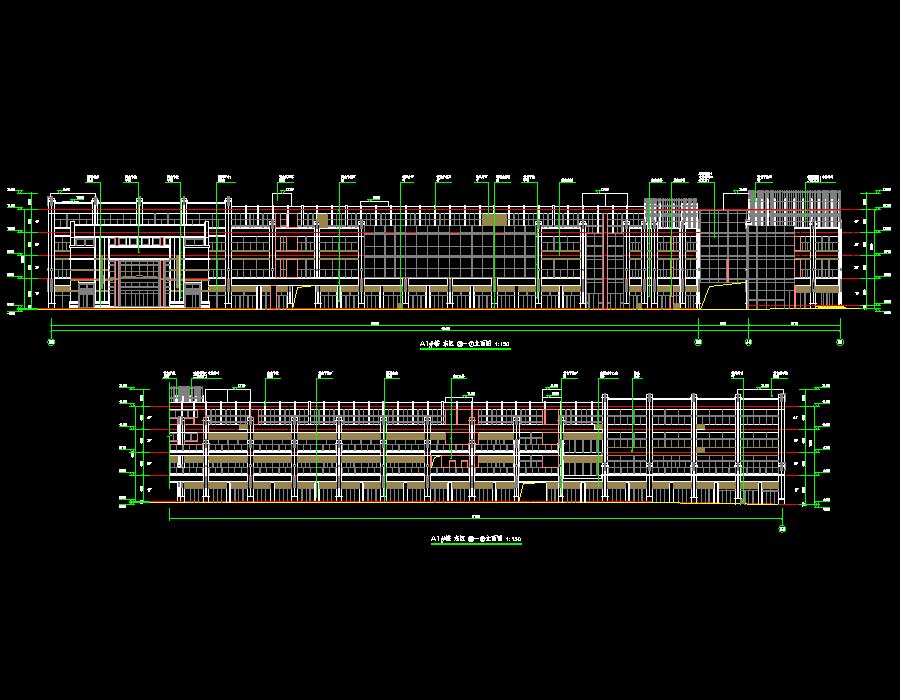

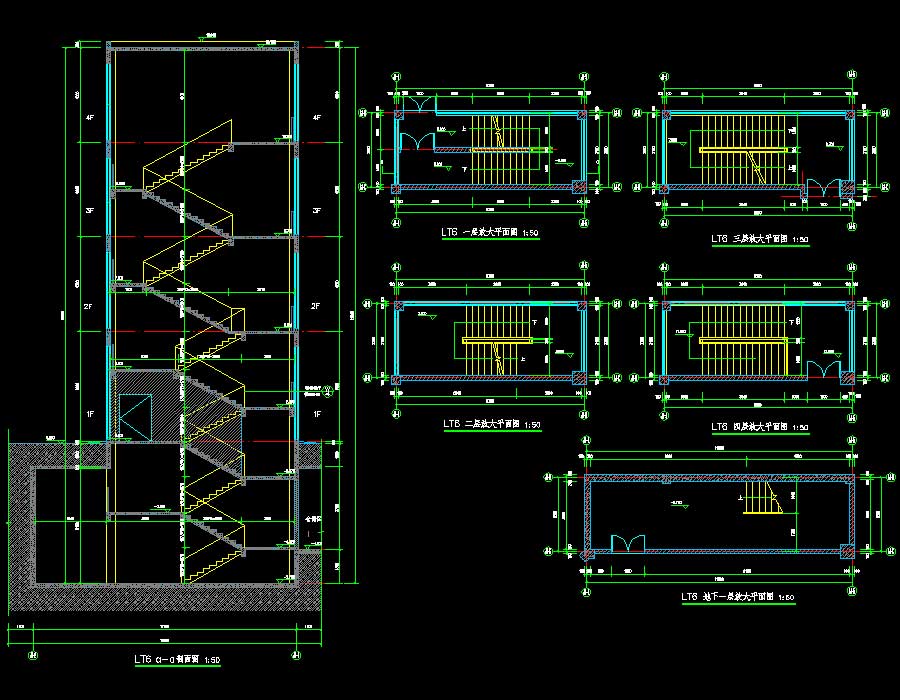

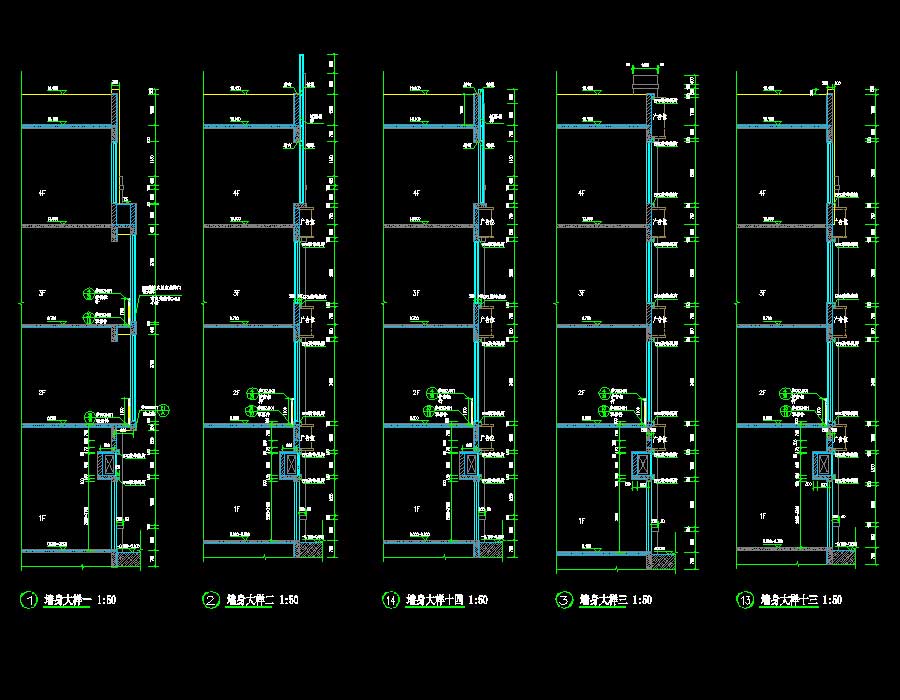

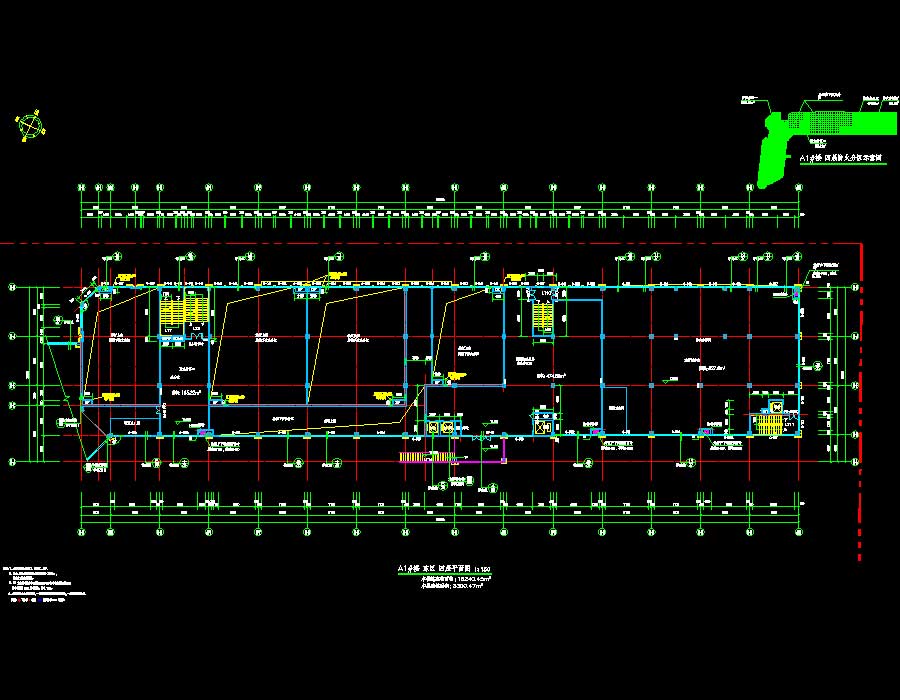

说明:该项目为某工程一期A地块地下、地上全部建筑及B地块B1#栋、B2#栋及B1#栋、B2#栋下部地下室建筑施工图,结构类型为:A3#楼为钢筋混凝土剪力墙结构,其余为框架结构;建筑单体面积及高度为:A1#栋,地上4层,高18.26米,18240.45平方米;A2#栋,地上4层,高18.2米,8022.32平方米;A3#栋,地上30层,高98.6米,37556.78平方米;A4#栋,地上2层,高9.8米,777.74平方米;B1#栋,地上4层,高17.7米,10051.08平方米;B2#栋,地上4层,高18.48米,6262.87平方米;A区地下室,地下1层,高-5.5米,15758.67平方米;B区地下室,地下1层,高-4.3米,5147.38平方米。图纸内容含:总平面图、综合管网总平面图、建筑设计说明、门窗表、工程做法表、建筑节能设计说明、建筑平面图、立面图、剖面图、楼梯大样、自动扶梯大样、墙身大样、门窗大样、卫生间大样、地下室平面图、地下室剖面图、地下室门窗表、地下室底板标高图、地下室顶板标高图及开洞图。
