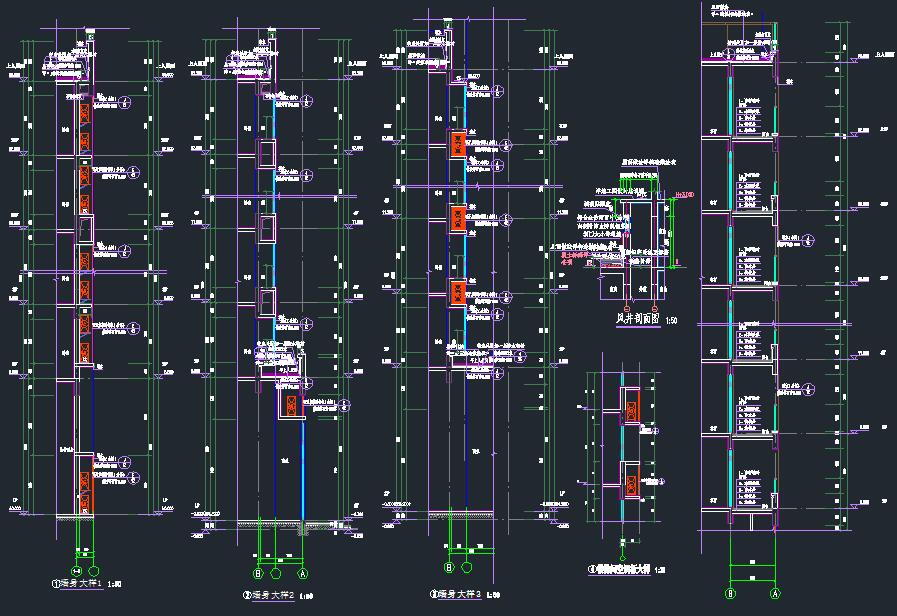

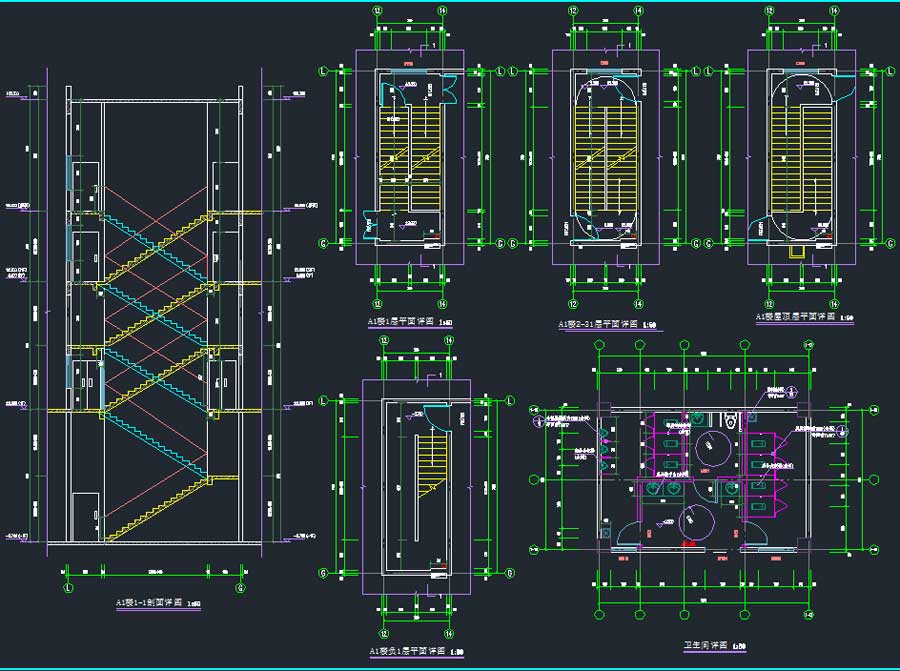

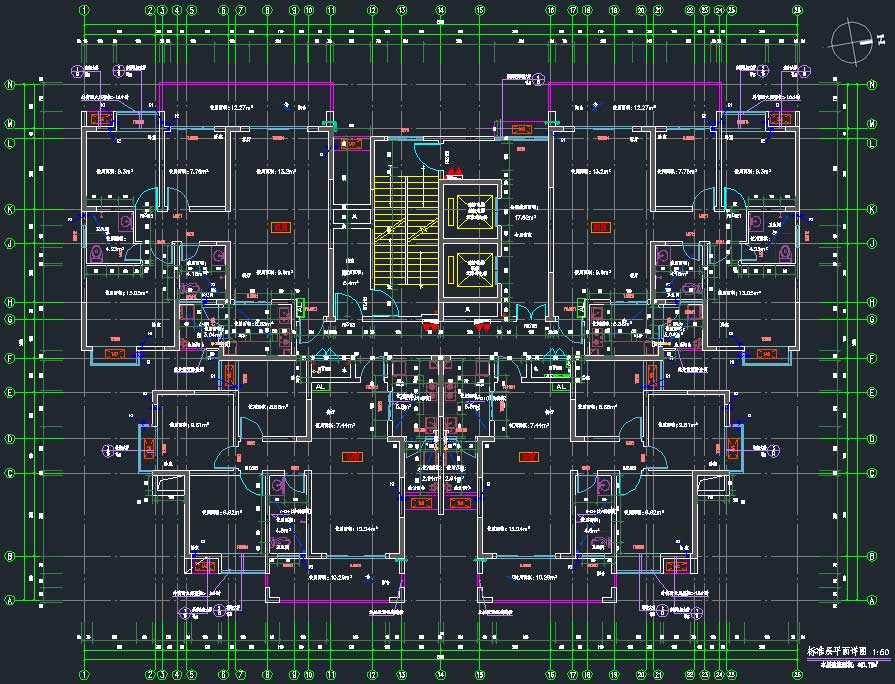

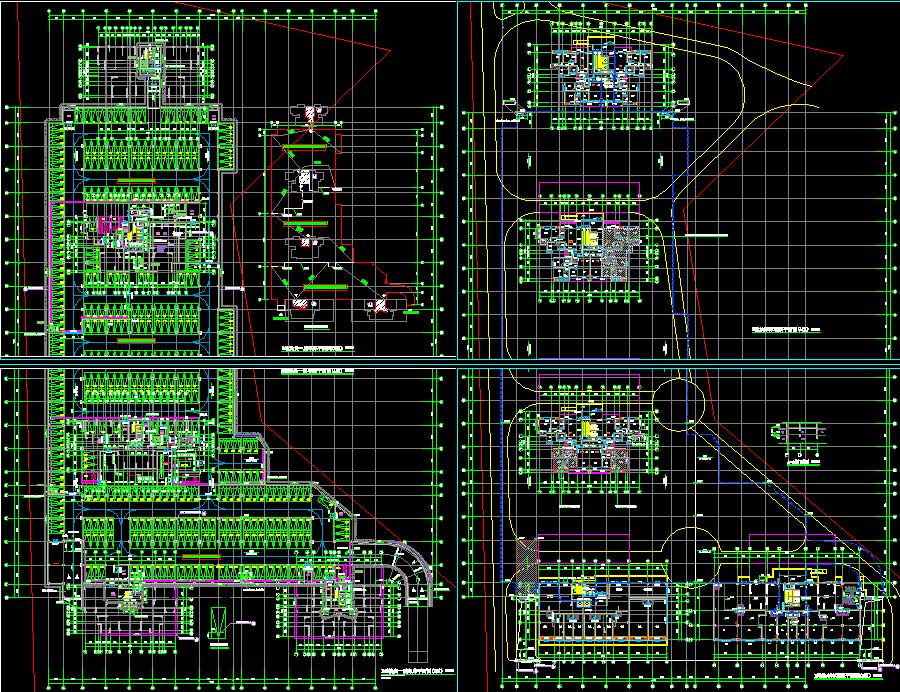

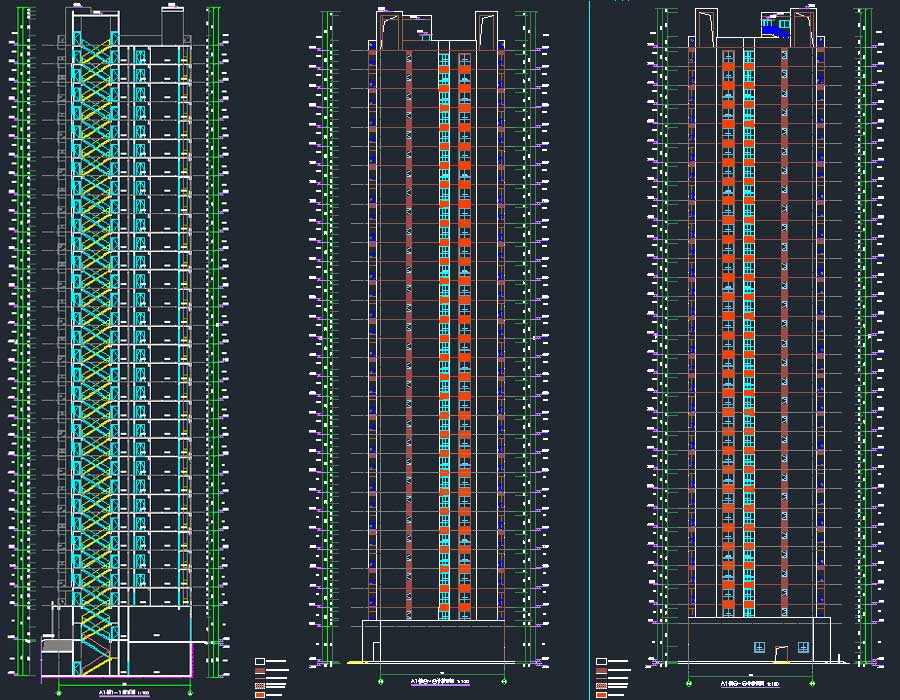

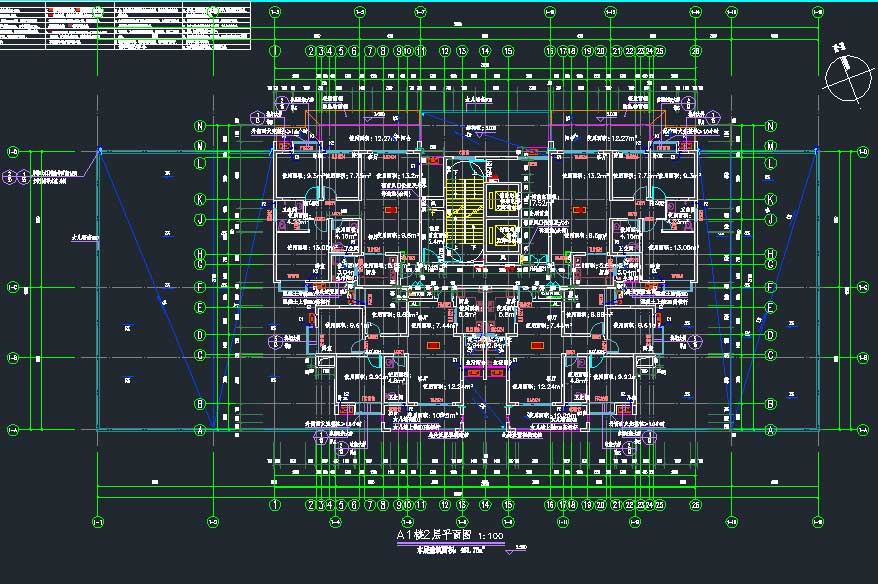

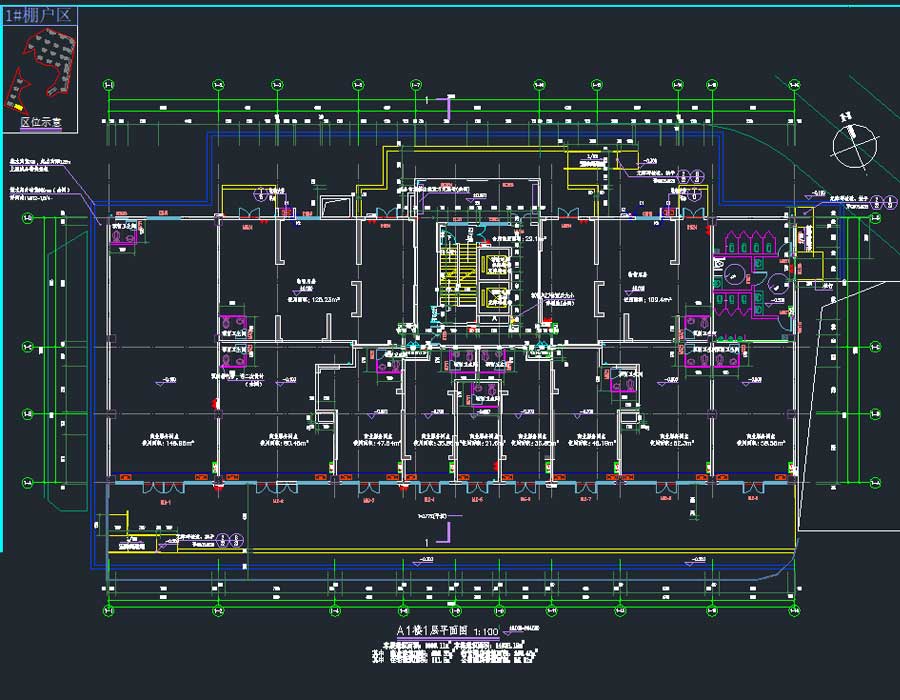

说明：某棚户区改造建筑项目A1#楼（D1,2户型）、A2#楼（B1,2户型）、A3#楼（C1,2,3户型）、A5#楼、A6#楼（C1,2,3户型）及地下车库建筑施工图，其中，A1#楼（D1,2户型）的占地面积：1009.11平方米，总建筑面积：14936.19平方米，地上31层（120户），地下1层为车库。结构形式为剪力墙结构。A2#楼（B1,2户型）的占地面积：853.08平方米，总建筑面积：7882.68平方米，地上17层（64户），地下1层为车库。结构形式为剪力墙结构。A3#楼（C1,2,3户型）的占地面积：507.98平方米，总建筑面积：10825.55平方米，地上22层（88户），地下1层为车库。结构形式为剪力墙结构。A5#楼的占地面积：507.98平方米，总建筑面积：10825.55平方米，地上22层，地下1层为车库。结构形式为剪力墙结构。A6#楼（C1,2,3户型）的占地面积：533.3平方米，总建筑面积：16213.46平方米，地上33层（132户），地下1层为车库。结构形式为剪力墙结构。地下车库的总建筑面积：11827.07平方米，停车数量为347辆，I类车库，地下一层，结构形式为框架，剪力墙结构。图纸内容含建筑设计总说明、质量技术措施专篇、建筑构造做法表、总平面及竖向布置图、消防总平面图、总平面绿化图、各层平面图、标准层平面详图、立剖面图、楼梯详图、卫生间详图、墙身详图、门窗表及详图、节点大样和地下车库说明、装修构造做法表、车库平面图、车库顶板平面图、剖面图、防水大样图、车道大样图等。
