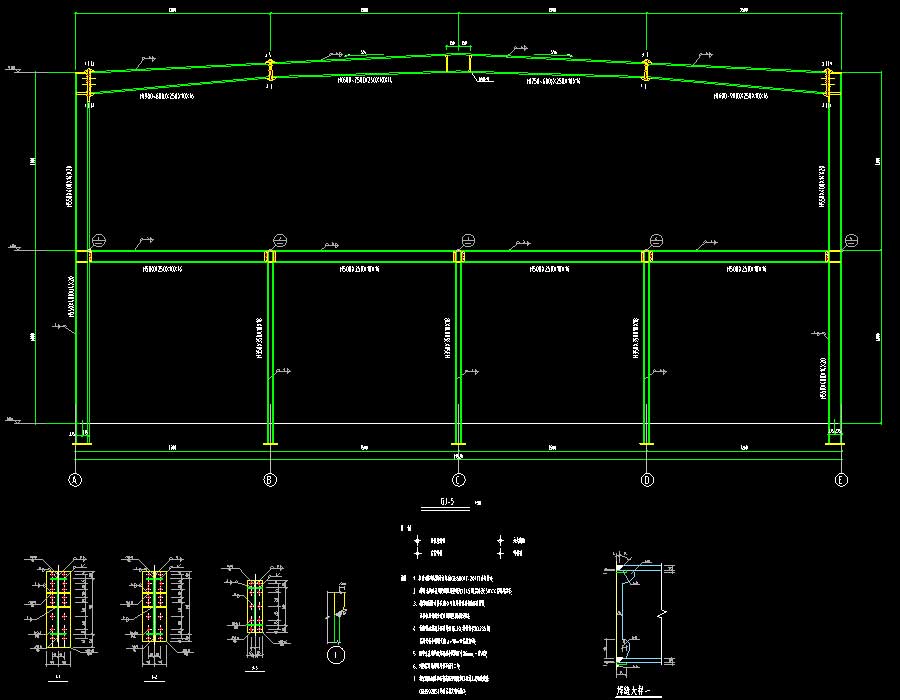

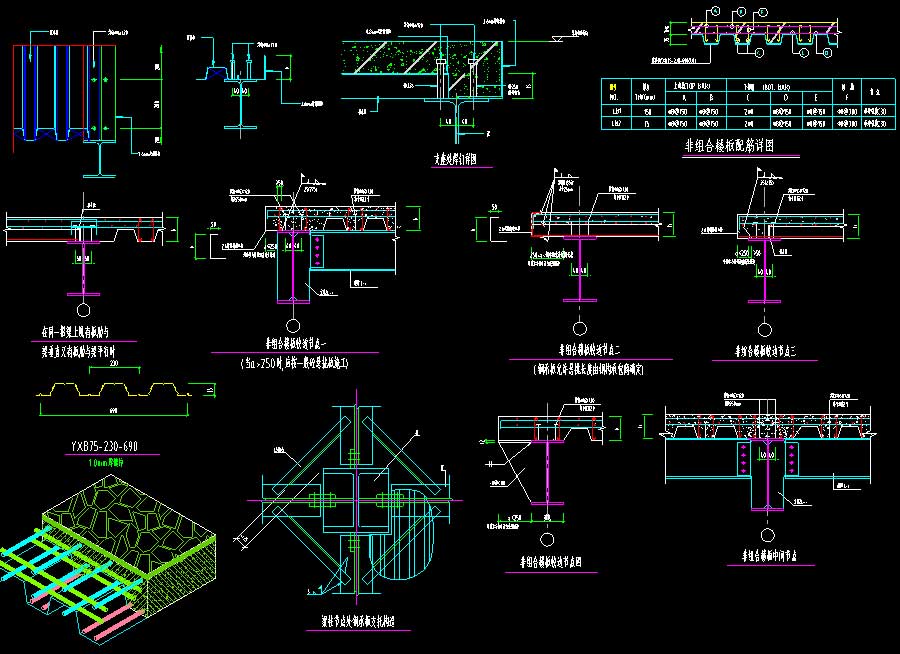

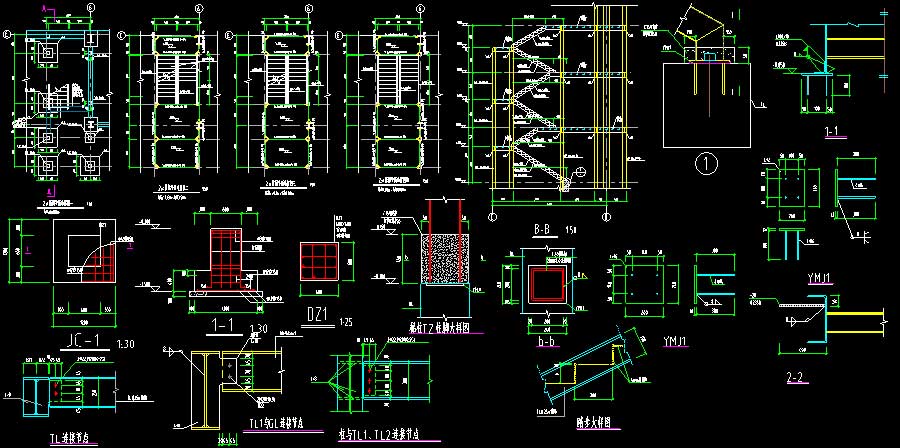

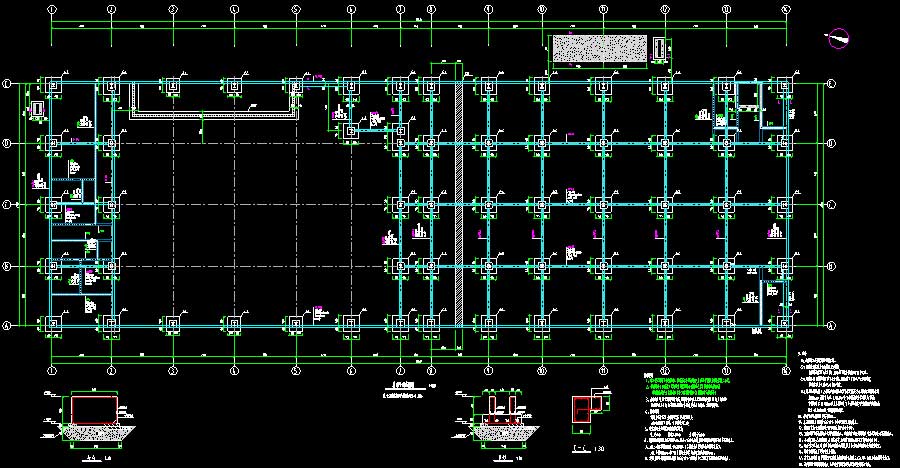

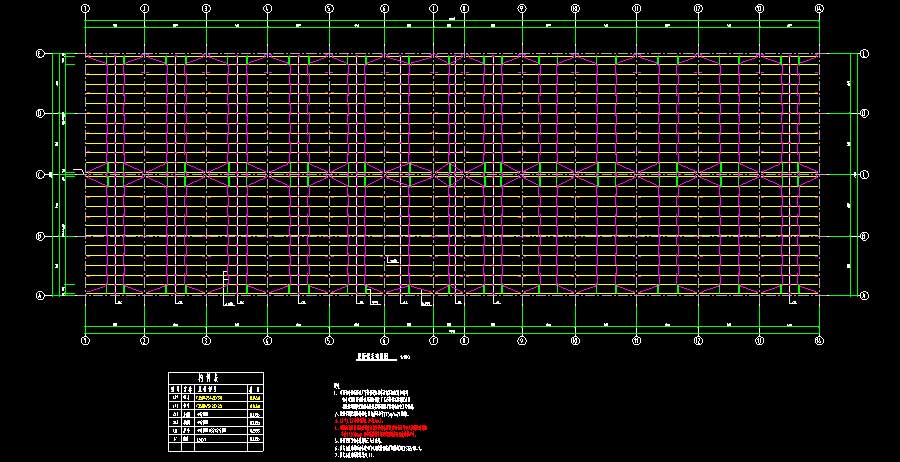

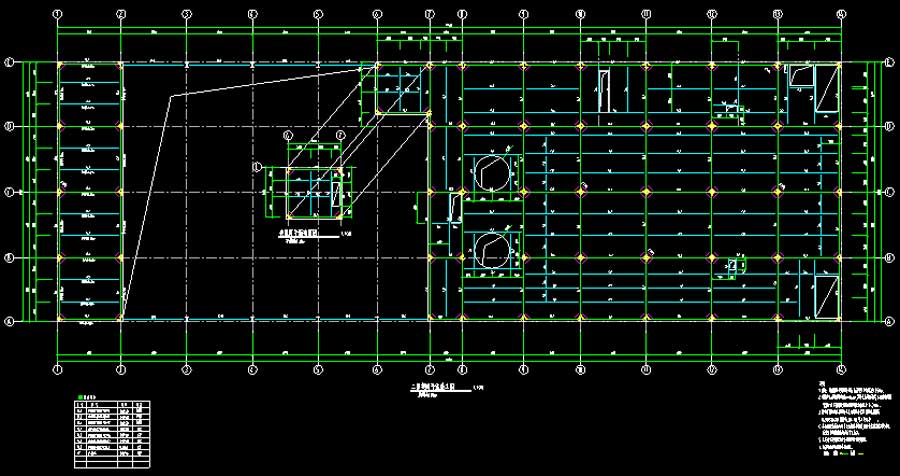

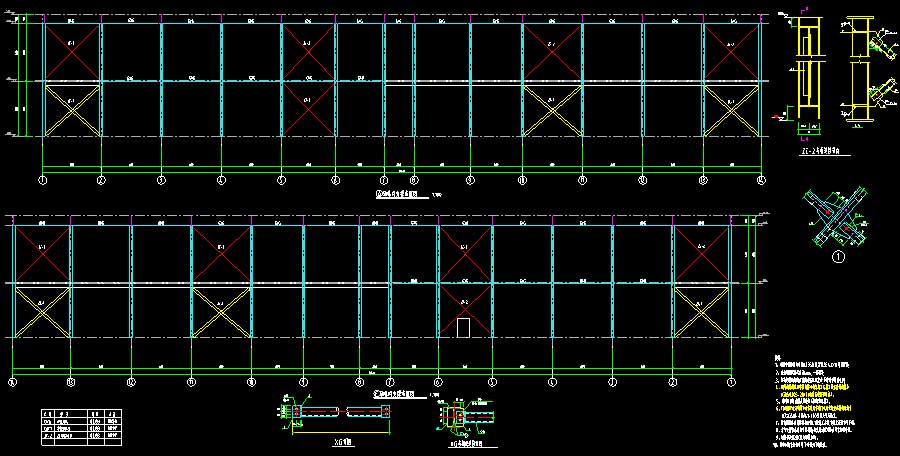

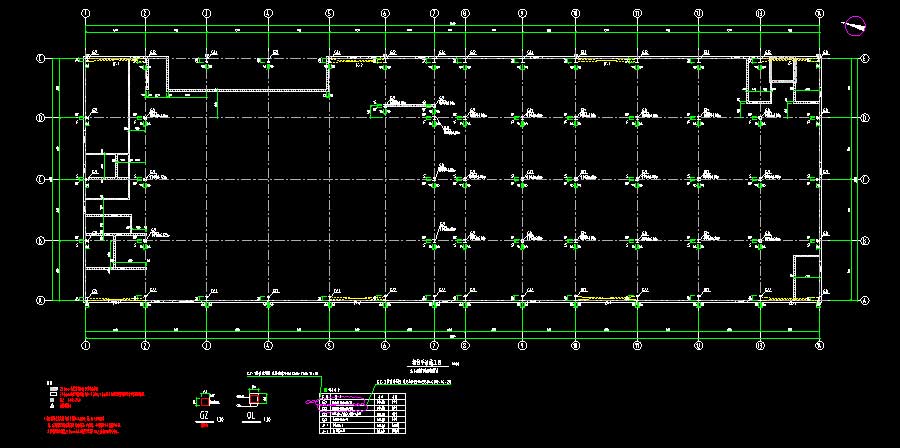

说明:该项目为某低层提取车间钢结构施工图,抗震设防烈度为8度,本建筑为地上二层钢结构,建筑长度90.0m,宽度30.00m,一层层高7.0m,檐口高度14.0m。图纸内容含:结构说明,地基处理平面布置图,基础平面布置图,基础详图,地脚螺栓平面布置图,柱平法施工图,二层钢梁平法施工图,二层楼板平面施工图,钢梁与柱连接详图,楼板(非组合)详图,屋面结构布置图,屋面檩条平面布置图,柱间支撑布置图,墙面檩条布置图,屋面围护结构连接节点大样,楼梯施工图等等。
结构类型:钢结构基础类型:独立抗震烈度:8度抗震风压:0.3kN/㎡雪压:0.55kN/㎡建筑面积:建筑高度:14m地上层数:2层地下层数:高度类别:低层图纸深度:施工项目地址:甘肃省设计时间:2019
