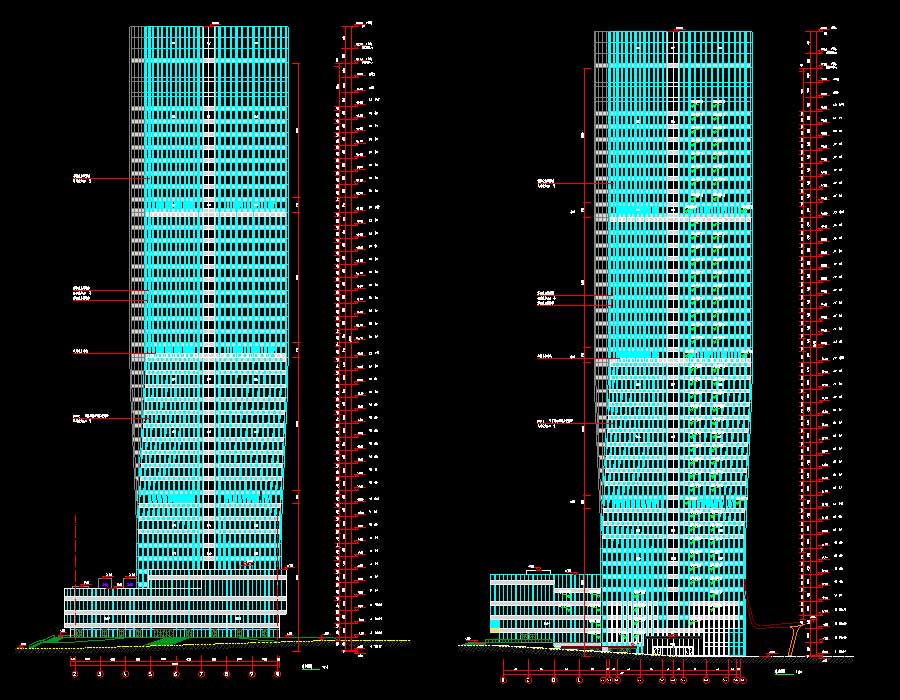

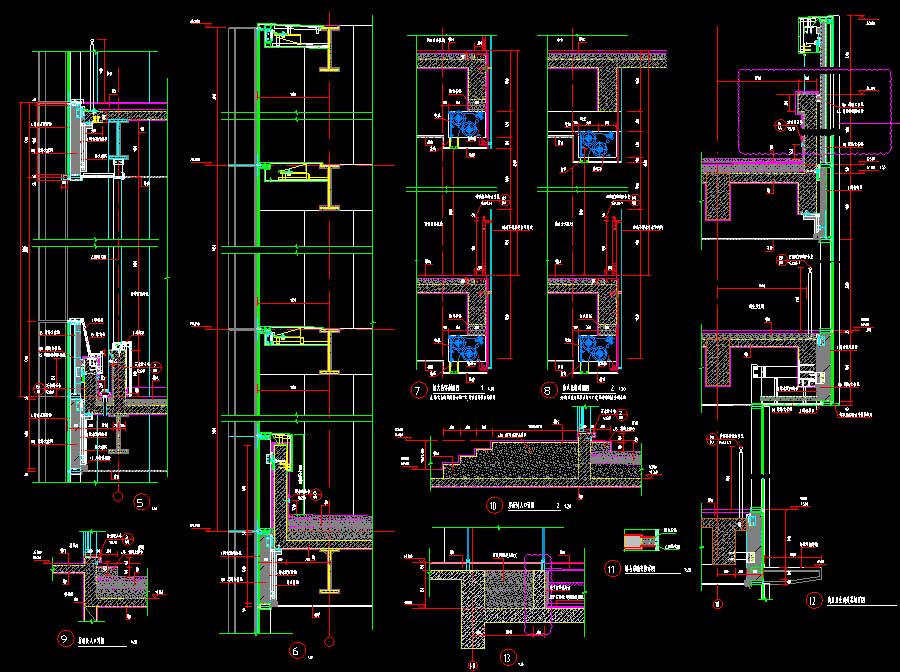

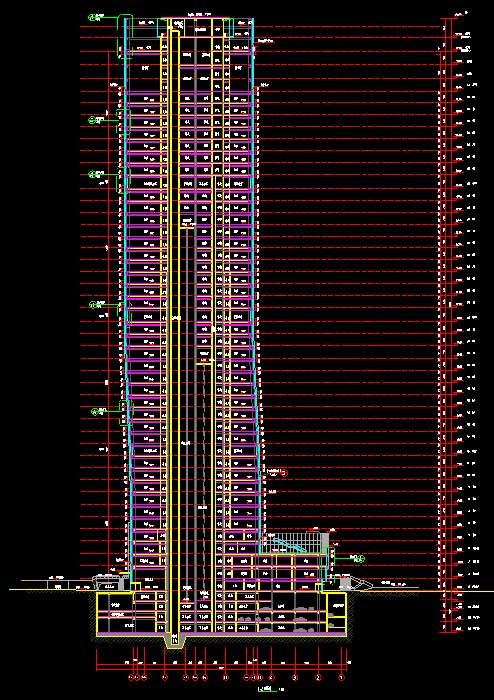

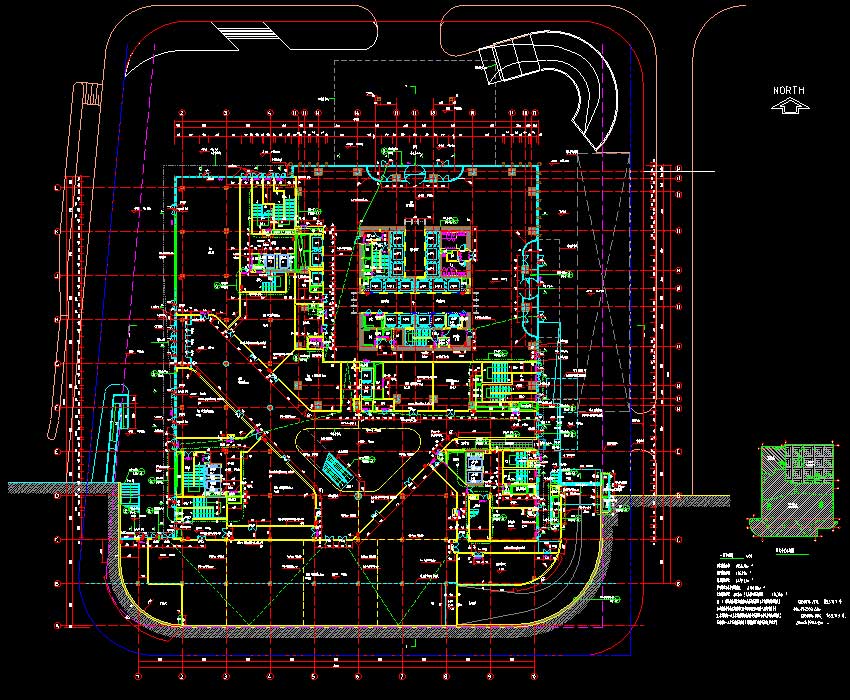

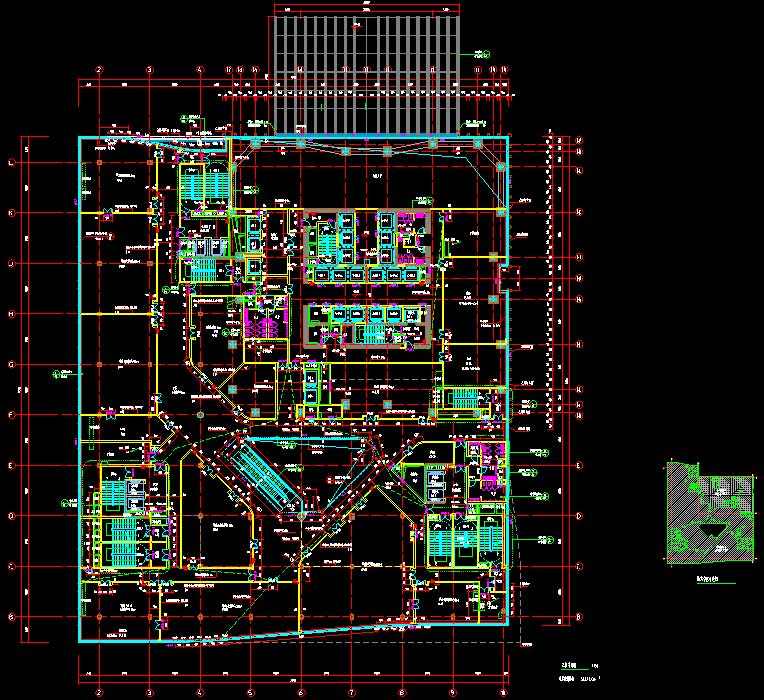

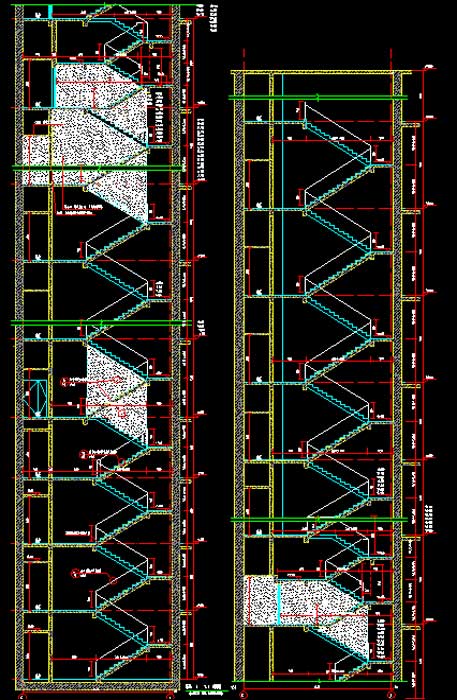

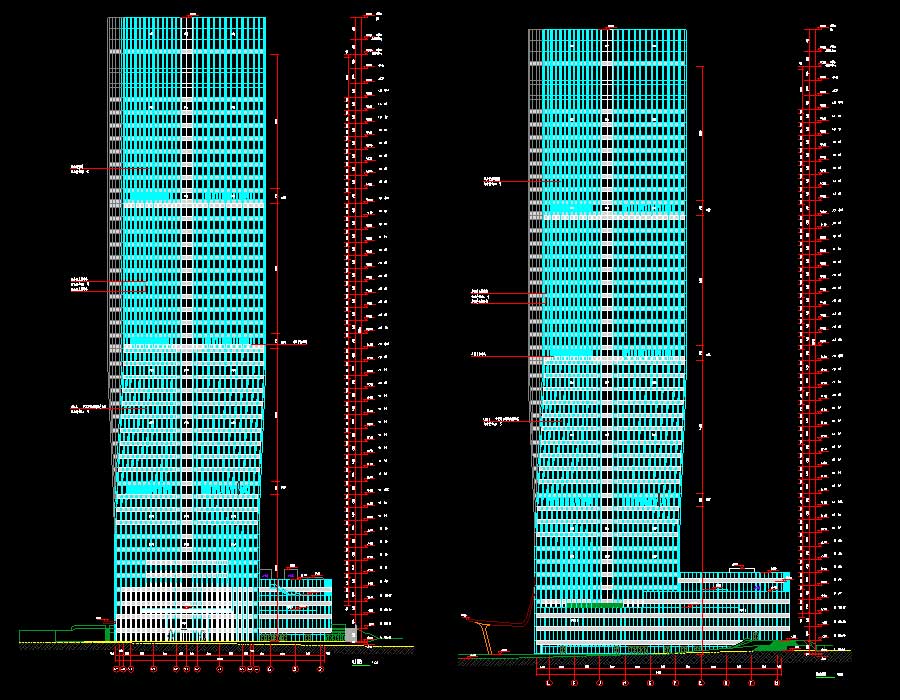

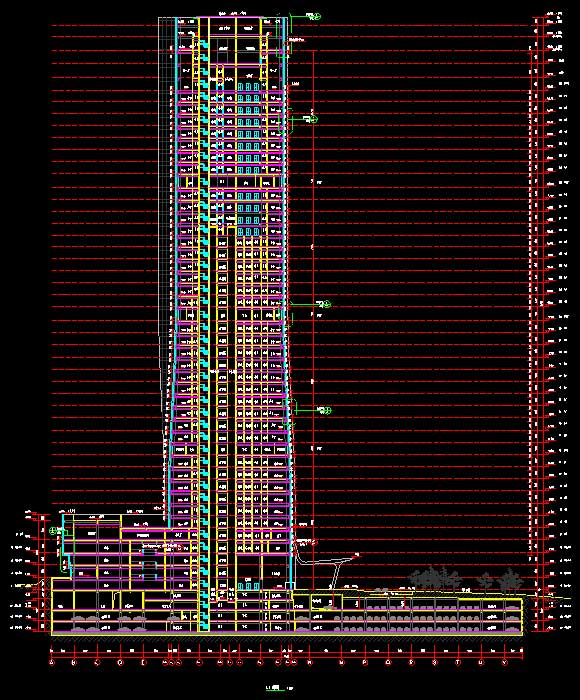

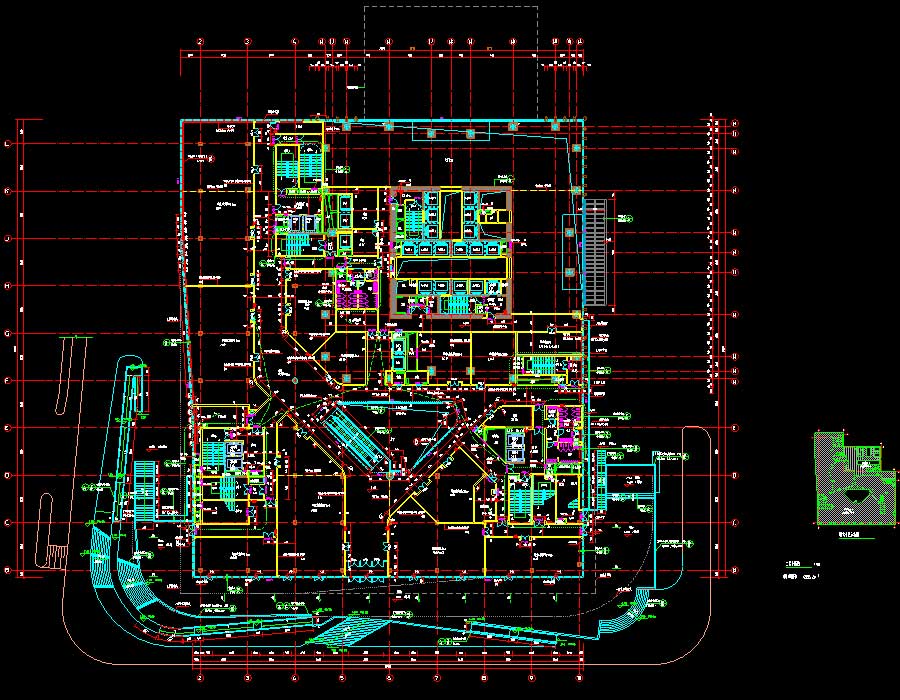

说明:该项目为某超高层办公楼多专业施工图,抗震设防烈度为7度,塔楼结构形式为型钢混凝土框架-钢筋混凝土核心筒结构,裙房结构形式为钢筋混凝土框架-剪力墙结构,地下室结构形式为钢筋混凝土框架结构,建筑高度为207.1米(室外地坪至屋面停机坪),地上层数42层,地下层数为3层,总建筑面积为163390.39平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,材料做法表,轴线定位图,防火分区示意图,营业厅、办公区面积计算示意图,避难区示意图,公共厕所,地下室顶板标高示意图,出地面楼梯间、风井图,夹层风井图,柴发机房风井图,核心筒平面图,楼梯详图,机动车坡道详图,自动扶梯详图,钢梯大样图,节点详图,地下室详图,设备用房详图,雨篷详图,幕墙详图,门窗表、门窗详图;暖通说明,主要设备表,空调水系统原理图,防排烟系统原理图,空调、通风、防排烟平面图,空调水管平面图,地暖供回水干管平面图,地暖盘管平面图,机房详图等等。专业包括建筑、采暖通风。无单独地库部分图纸。
建筑面积:163390.39㎡地上层数:42层建筑高度:207.1m地下层数:3层高度类别:超高层图纸深度:施工项目地址:山东省设计时间:2017建筑风格:现代效果图:无
