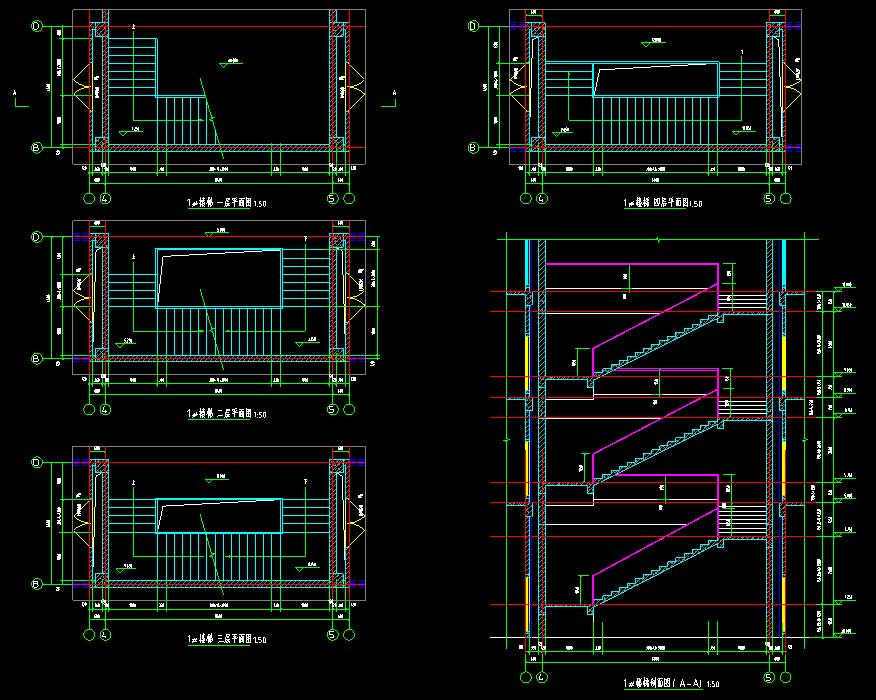

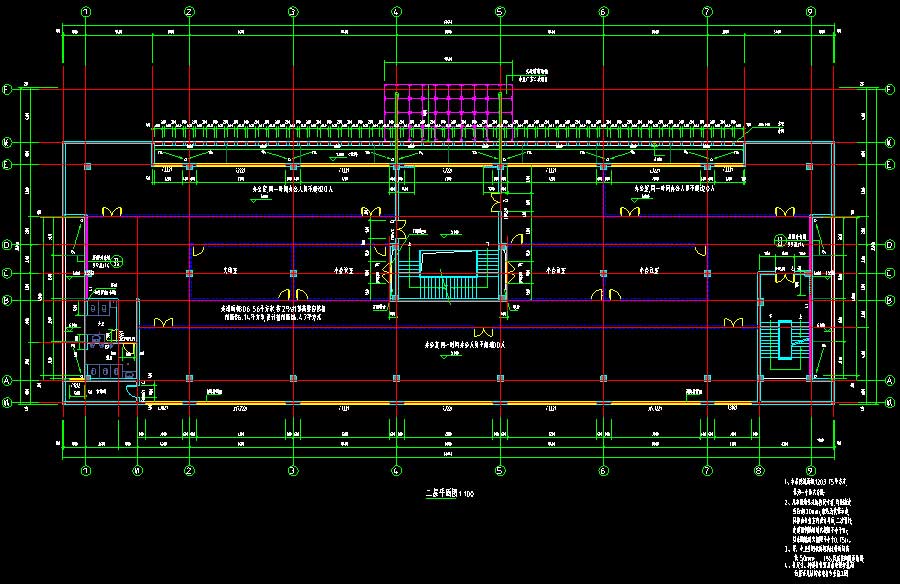

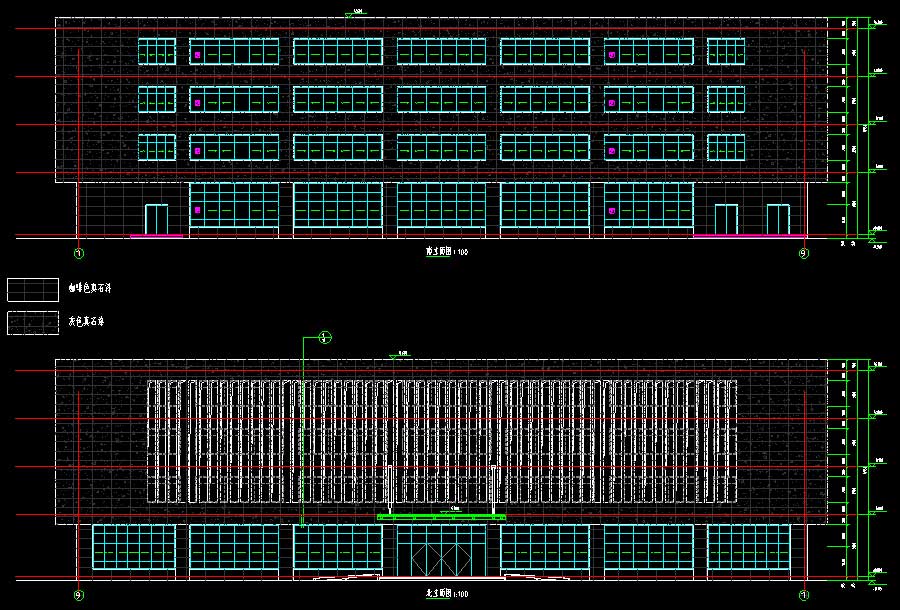

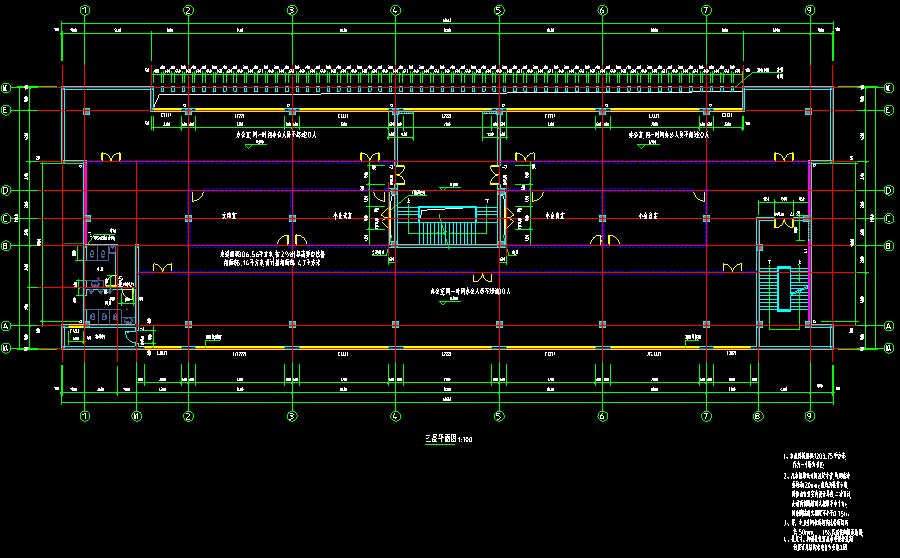

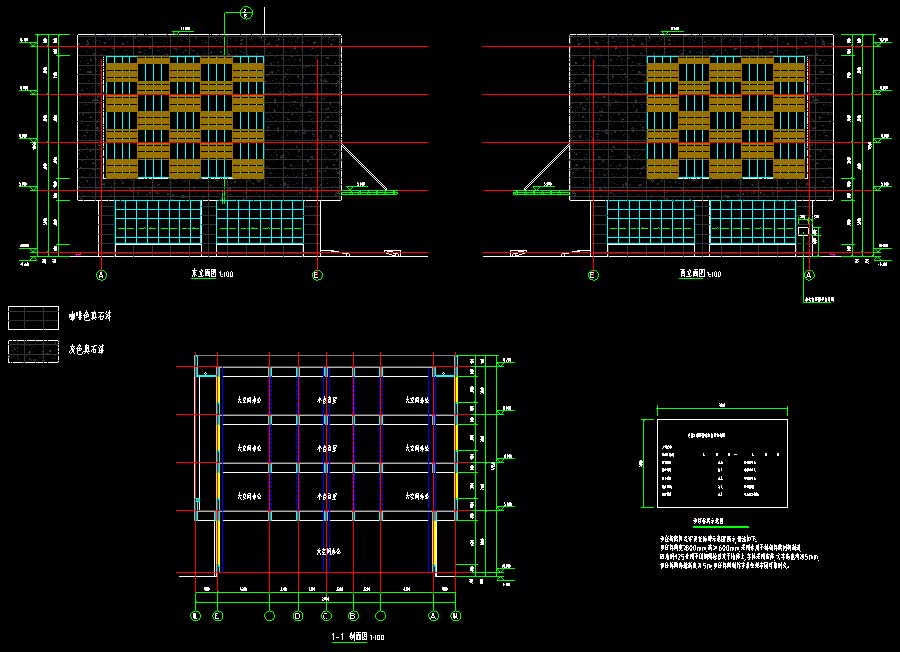

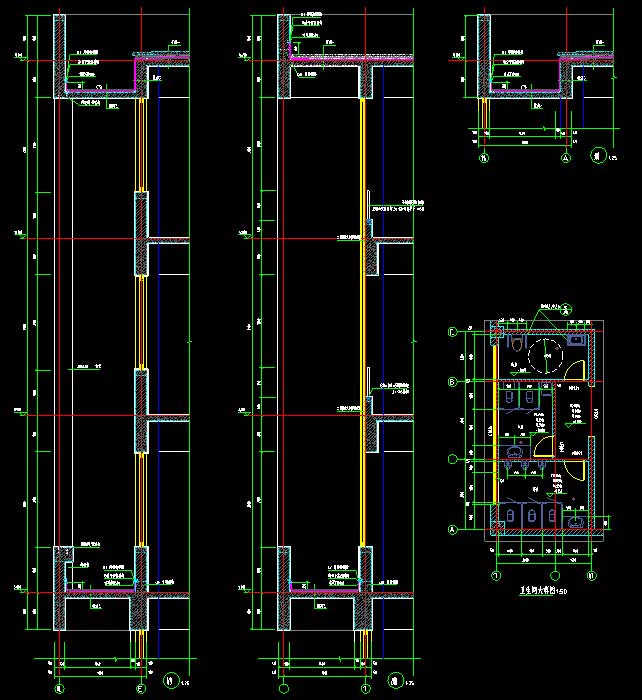

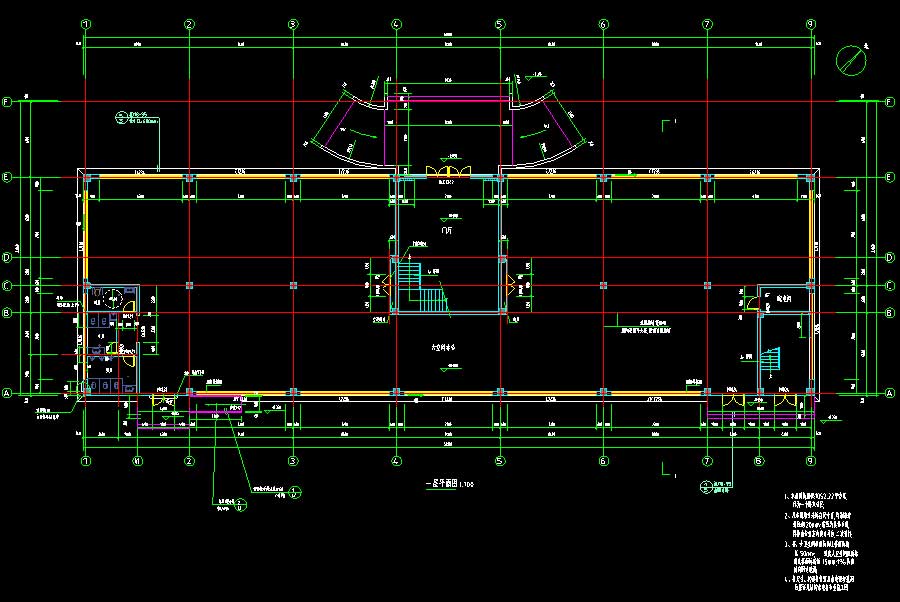

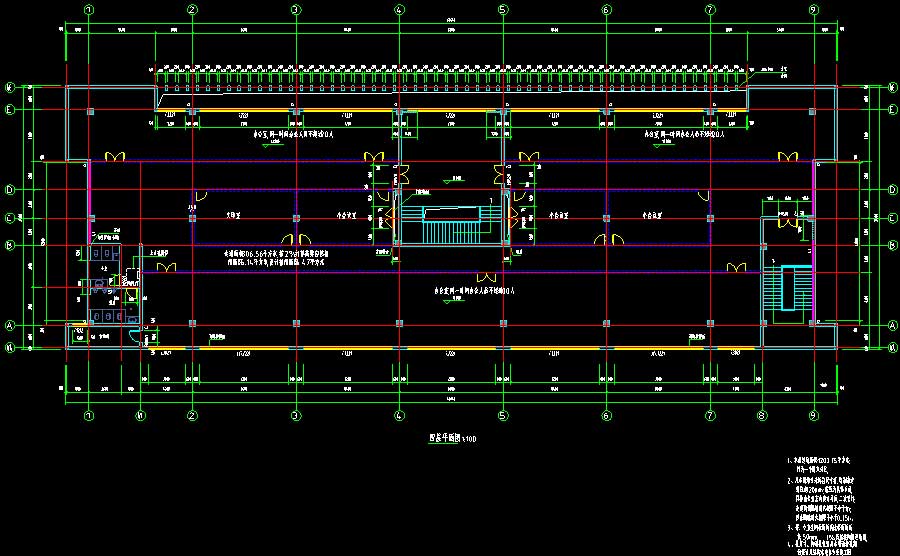

说明:该项目为某产业化基地项目建筑施工图,包括综合办公楼、宿舍楼1、宿舍楼2、配电房、水泵房及门卫。抗震设防烈度为6度,主要结构形式为框架结构。其中,宿舍楼1、2地上层数均为4层,建筑高度分别为16.6、16米,建筑面积均为3262.38平方米;综合办公楼建筑高度为17.95米,地上层数4层,总建筑面积为4663.47平方米;配电房建筑高度为5.75米,地上层数1层,总建筑面积为247.53平方米;水泵房建筑高度为4.05米,地上层数1层,总建筑面积为300.42平方米;门卫建筑高度为11.15米,地上层数1层,总建筑面积为79.51平方米。图纸内容含:建筑说明,建筑节能设计专篇,平面图,立面图,剖面图,卫生间详图,楼梯详图,责任标牌示意图,节点详图,门窗表、门窗详图。
