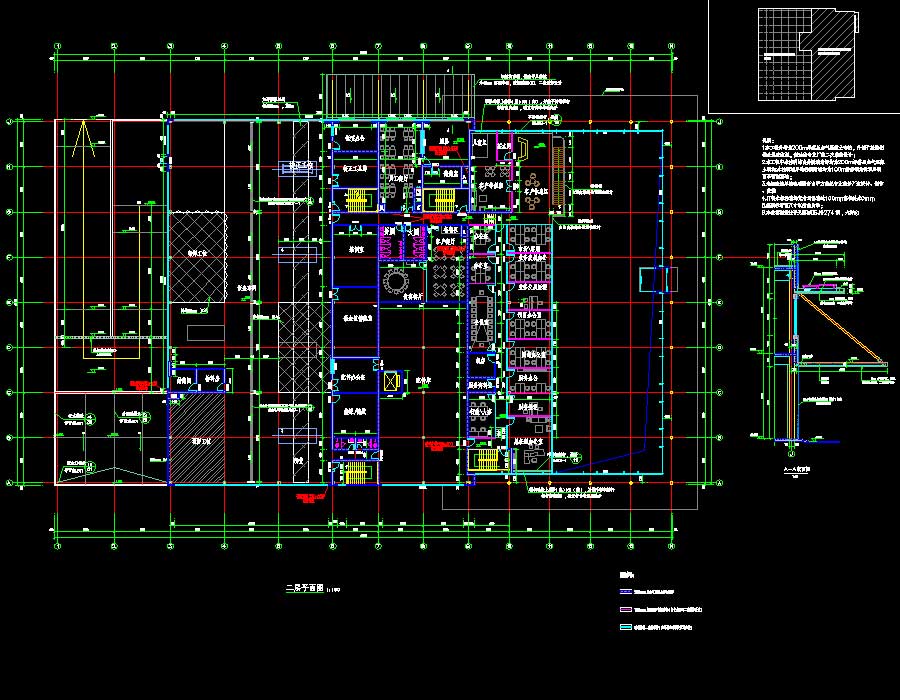

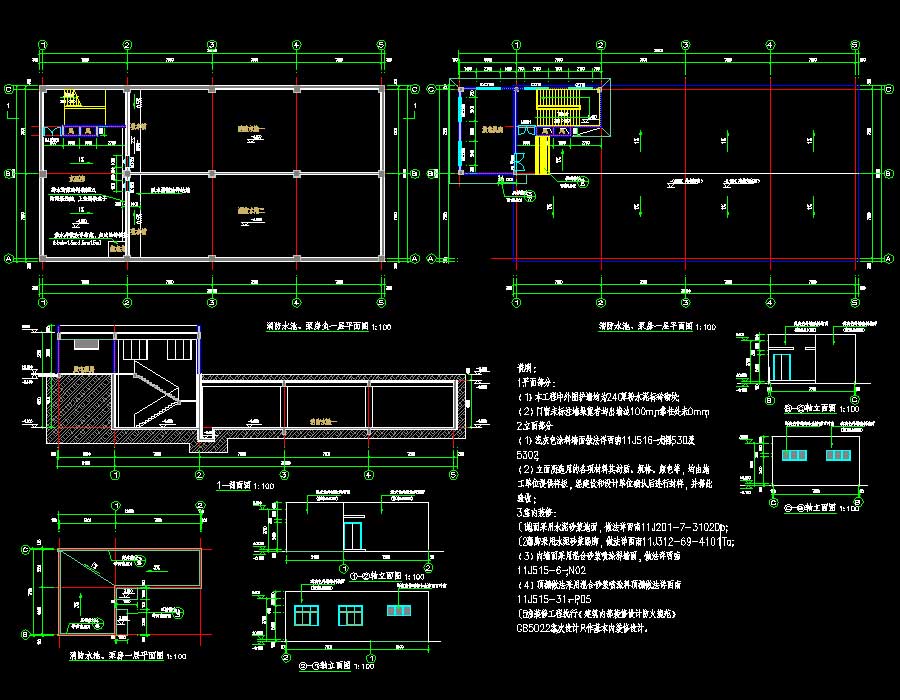

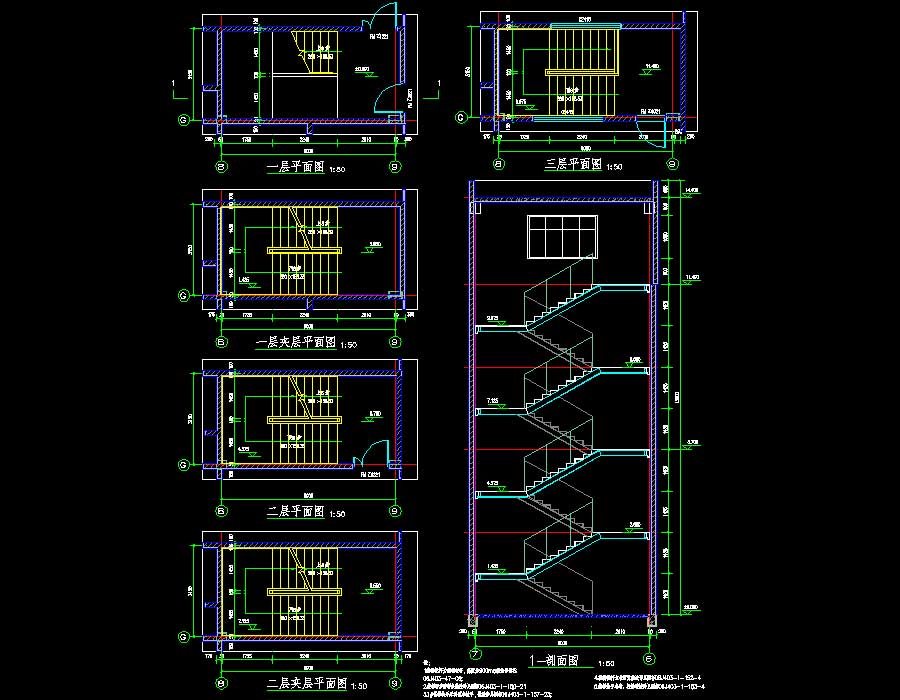

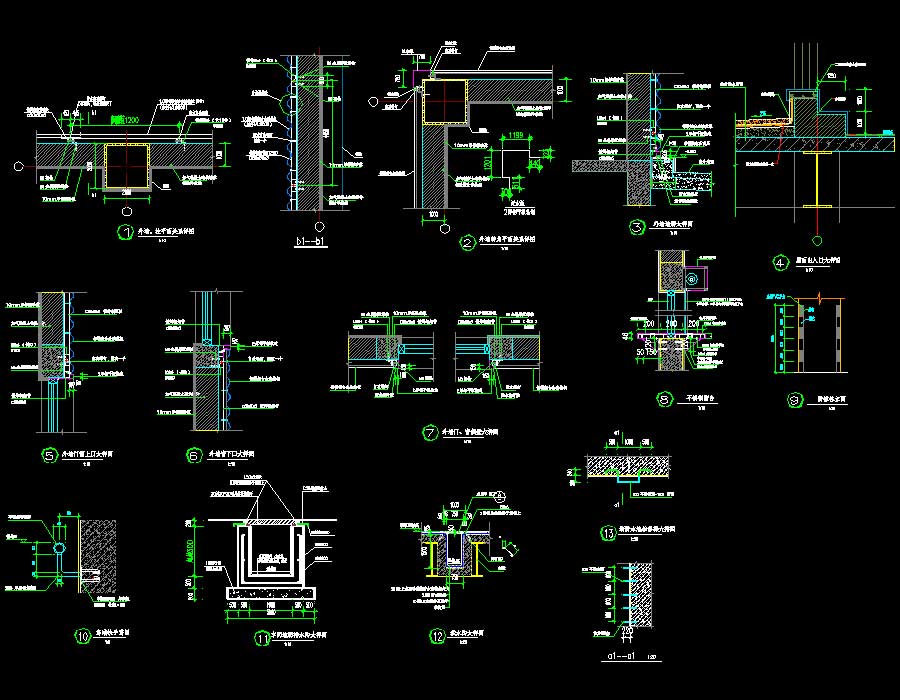

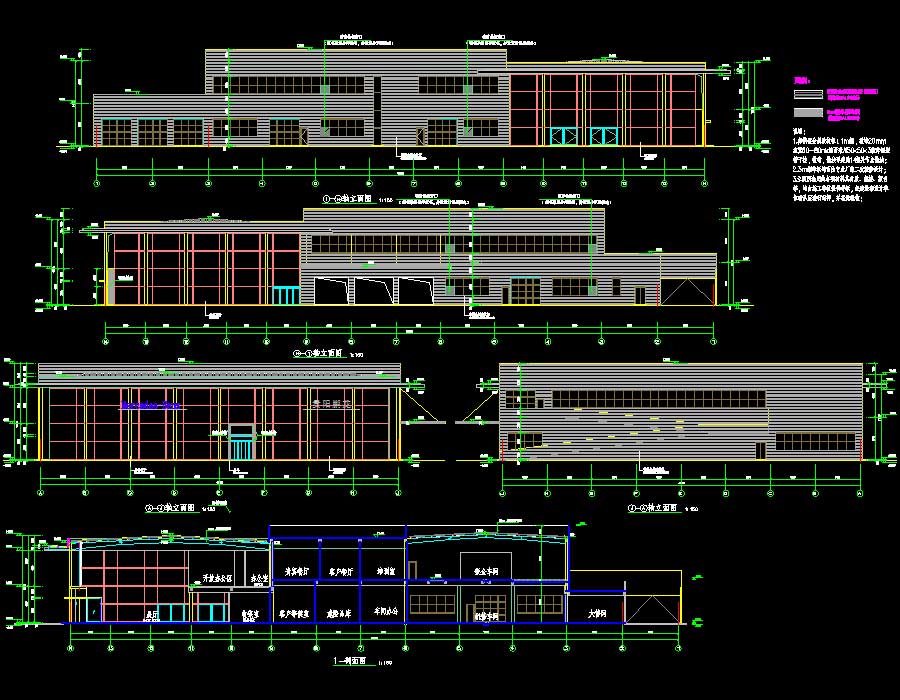

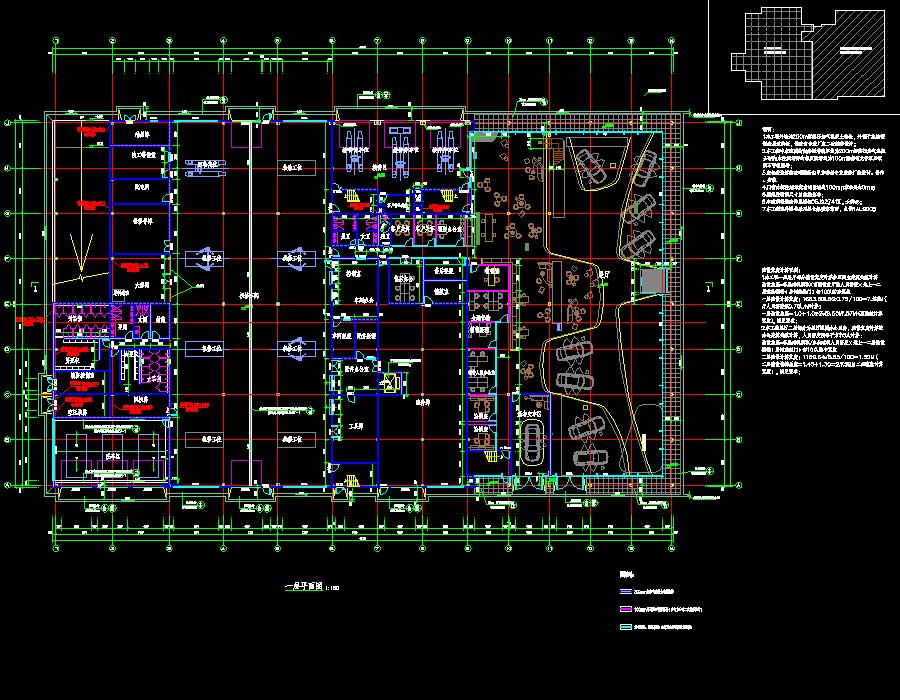

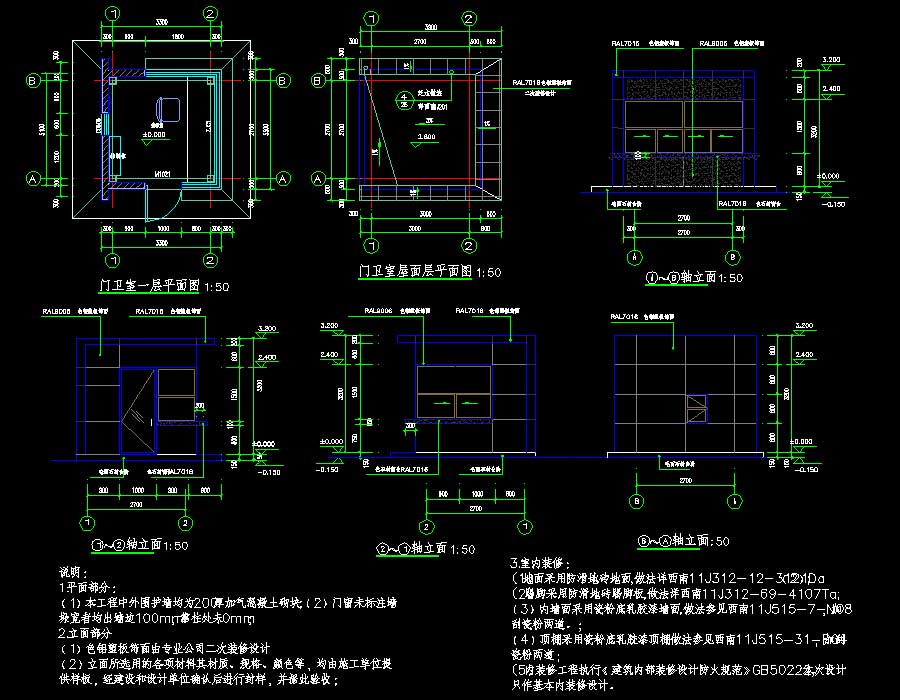

说明:该项目为某奔驰4S店建筑专业施工图,建筑面积7652.85平方米;建筑层数:地上2层,地下1层;结构形式:钢结构;建筑总高度:11.55米;建筑功能:奔驰4S店修车库及配套用房,修车库部分建筑面积:2918.73平方米(含两层),修车工位总数为14个。图纸内容含:建筑施工图设计总说明、室外工程做法表、室内装修选用标准设计做法表、构造做法表、门窗统计表、节能设计说明、一层平面图、二层平面图、屋顶层平面图、立面图、剖面图、门卫室详图、发电机房、消防水池、泵房平面图、剖面图、楼梯大样图、MQ详图、卫生间、浴室平面布置详图、门窗大样图、门斗详图、节点大样图。
